Trapezblech Solar Befestigung Set: 35cm Länge Schiene+ Mittelklemme. Hohe Ausführung 60mm Rahmenhöhe 30 mm
3,95 €*
Inklusive Mittelklemme. Rahmenhöhe: wählbar 30mm, 32mm, 35mm, 40mm, 45mm, 50mm
**** Hinweis: Dieses Set ist mit Mittelklemme (Zwischenklemme) ausgestattet. Für die Randmodule benötigen Sie zusätzlich unsere Trapezschienenhalter mit Endklemme (Randklemme). Diese finden Sie ebenfalls bei uns im Shop. Zusätzlich benötigen Sie EPDM Dichtband und Bohrschrauben, welche gesondert zu erwerben sind****
Lieferumfang:

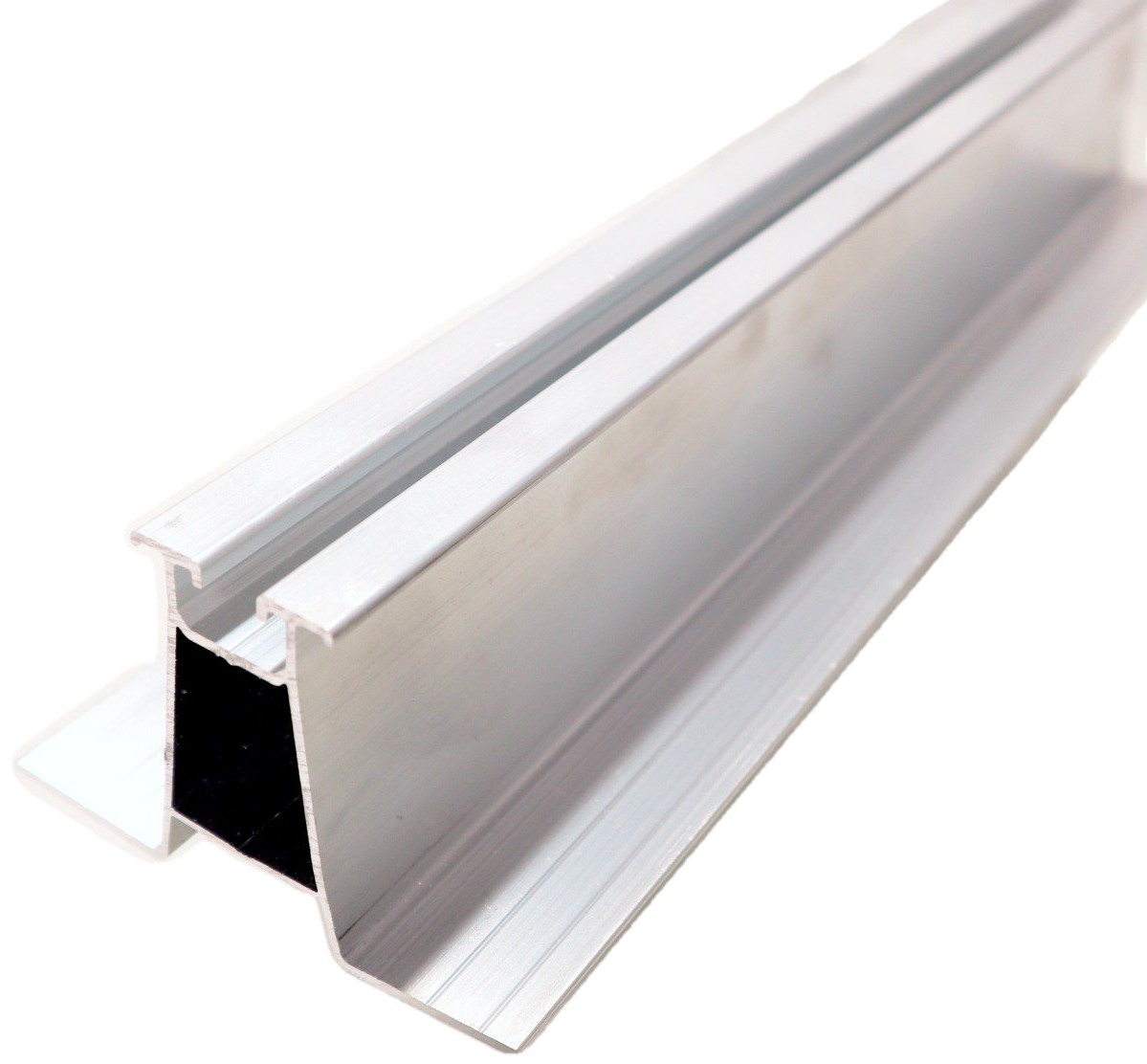

- Montageschiene Trapezblech Hohe Ausführung: Schnittlänge 35cm. Breite: 9 cm
- Mittelklemme. Wählbar für Rahmenhöhe: 30 mm, 32mm, 35 mm, 40mm, 45 mm, 50 mm
- M8 Innensechskantschraube Edelstahl. Länge = "Rahmenhöhe + 5 mm"
- Nutenstein mit M8 Bohrung
- Sicherungsring
- EPDM Dichtband: Bei uns als Meterware erhältlich. Es muss nicht die gesamte Unterseite mit einer Dichtung beklebt werden. Ein Anbringen der Dichtung im Bereich der Hochsicken ist ausreichend.
- Dünnblechschrauben. Empfehlung: 4 Stück. Schrauben mit EPDM Dichtung.
Besonderheiten:
- Schnelle, kostengünstige und einfache Montage von Photovoltaikmodulen.
- Bewährte Technik: Seit über 10 Jahren erfolgreich im Einsatz

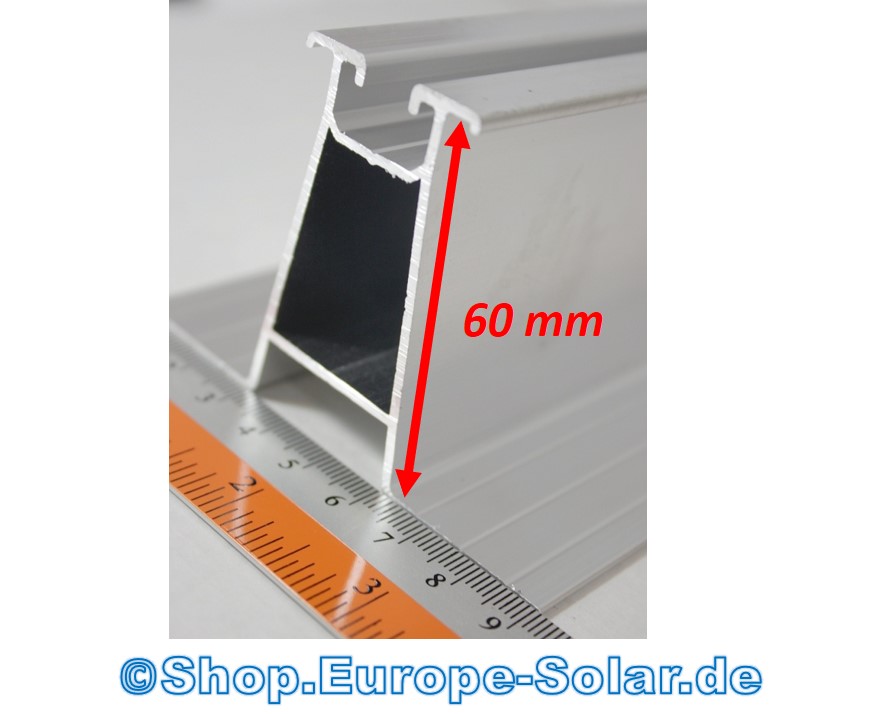

- Extra Hoch 60mm: Sehr gute Hinterlüftung und Kühlung der Module. Gerade bei Blechdächern wichtig, da diese sich im Sommer stark erhitzen. Hohe Temperaturen bedeuten signifikanten Leistungsverlust
- Aus robustem Aluminium für eine lange Lebensdauer
- Variabel einsetzbar. Für Blechdächer. Aber auch auf vielen anderen Unterkonstruktionen
- Komplett aus rostfreiem Material. Alu + Edelstahl

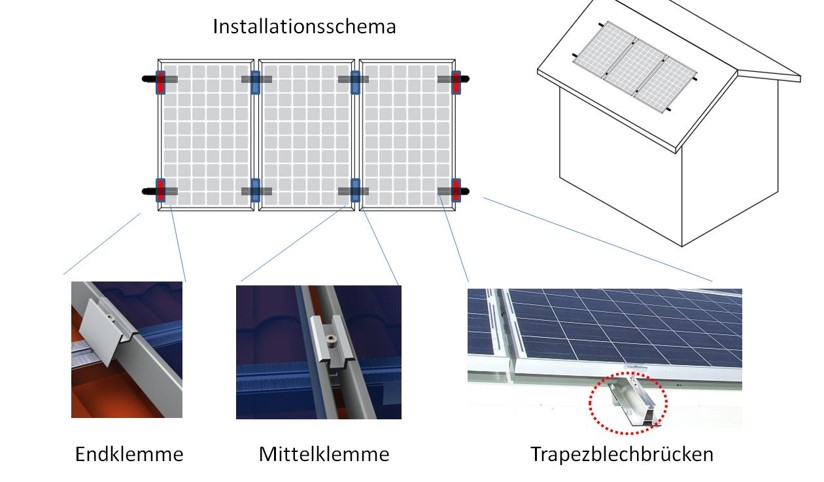

- Anzahl benötigter Sets für die Montage:
- 1 Modul: 4 x Endklemmen Befestigungsset (das Set aus diesem Angebot nicht geeignet, jedoch Endklemenset bei uns im Ebay Shop erhältlich).
- 2 Module nebeneinander: 4 x Endklemmen (bei uns erhältlich)+ 2 x Mittelklemmen Befestigungsset
- 3 Module nebeneinander: 4 x Endklemmen (bei uns erhältlich)+ 4 x Mittelklemmen Befestigungsset
- ...
- Sie benötigen lediglich noch zusätzlich Bohrschrauben und EPDM Dichtung.
Anwendung:
Zur Befestigung von PV Modulen auf Trapezblechdächern und vielen anderen Untergründen.
Die Befestigungsschiene ist bereits auf 35 cm vorgeschnitten.

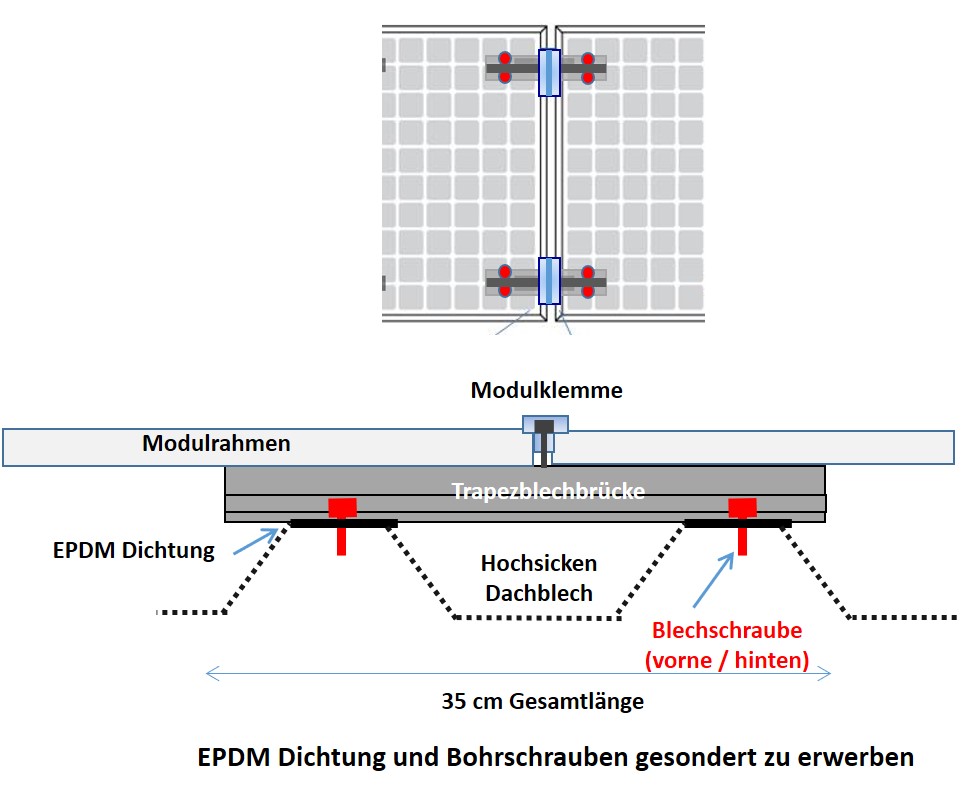

Installation: Die Schiene wird von Hochsicke zu Hochsicke installiert (s. Abbildung). Die Befestigung erfolgt mittels Bohrschrauben. Weiterhin ist im Bereich der Hochsicke eine EPDM Dichtband aufzubringen (Bohrschrauben und EPDM Dichtband gesondert zu erwerben, bei uns erhältlich).
Das Set enthält bereits den Nutenstein, Schraube und Mittelklemme. Wählbar passend zu der Höhe Ihrer Solarmodule.
Bei uns im Shop finden Sie ebenfalls Trapez Befestigungssets mit Endklemmen.
Stellen Sie für die Installation sicher, dass der Untergrund ausreichend tragfähig ist. Beachten Sie, wenn Sie parallel zur Trapezblechsicke montieren, dass eine Linienlast auf die Hochsicke wirkt. Das Trapezblech sollte entsprechend ausreichend Dicke haben und Tragfähigkeit. Richten Sie sich gerne bei fragen an uns.
Die Gesamtstatik ist stets bauseits durch eine fachlich geeignete Person zu prüfen.
