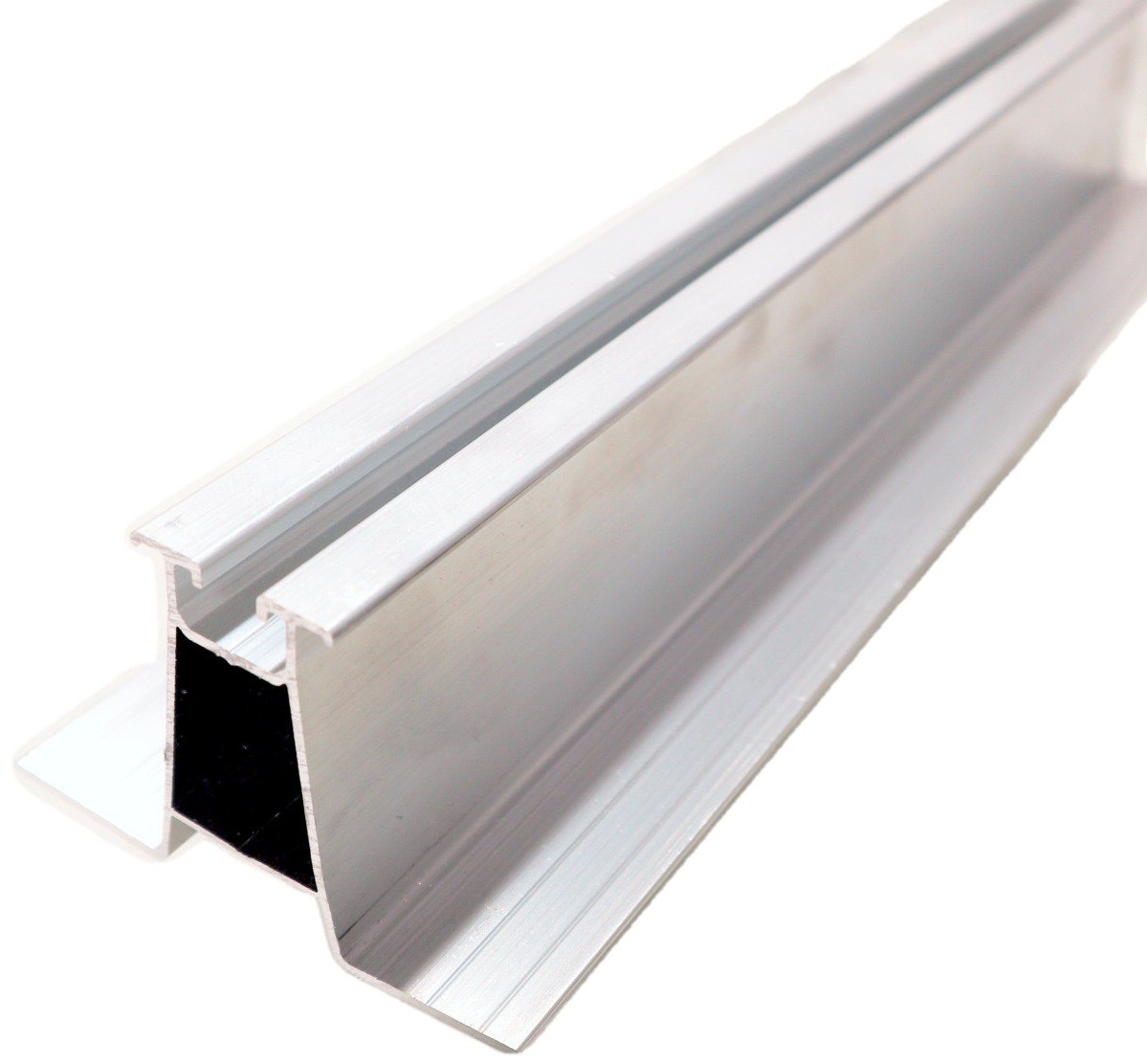

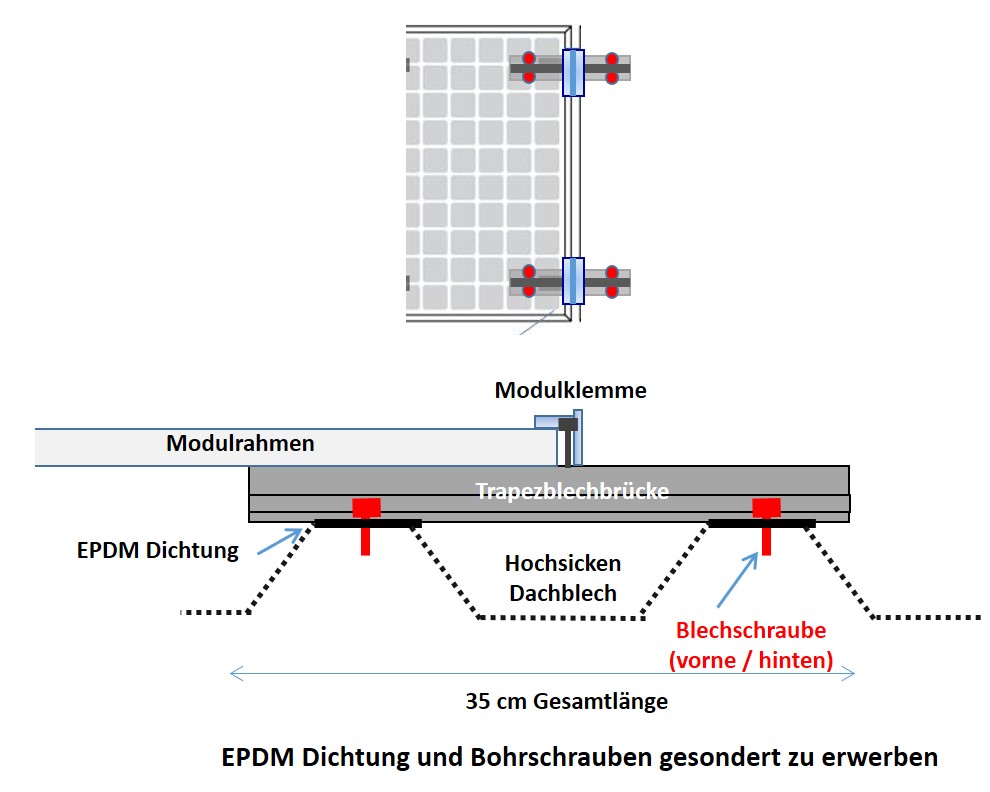

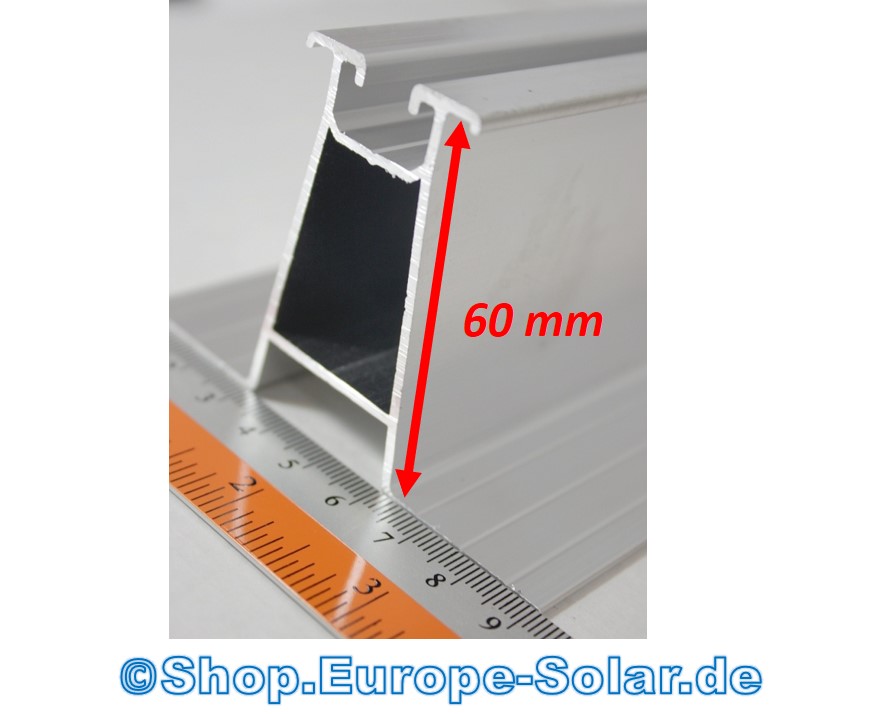

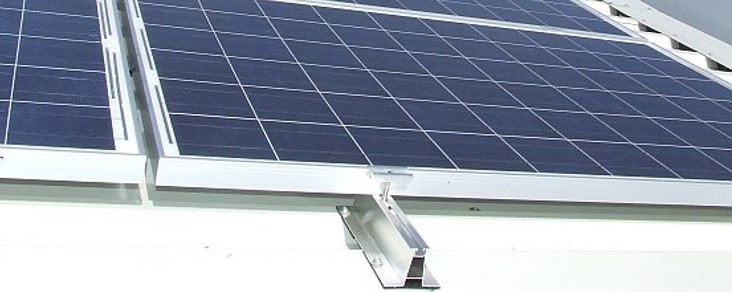

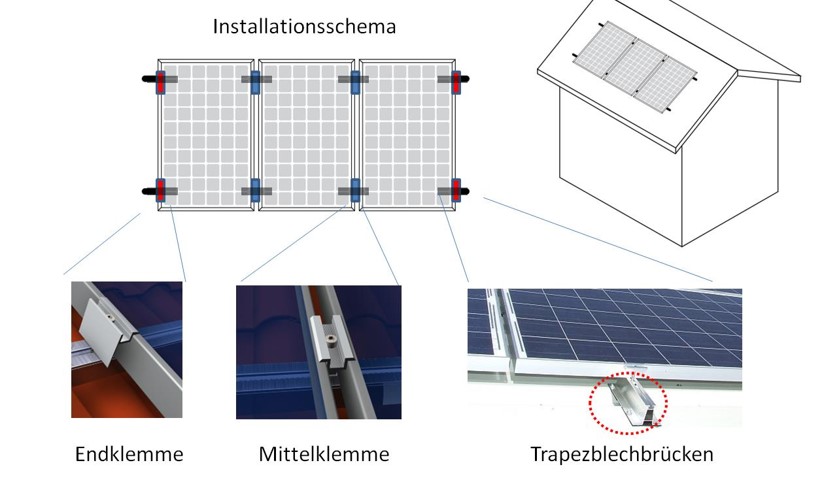

Solarbefestigung für Trapezblech Direktbefestigung Extra Hoch 60mm = Extra Stabil, Extra Hinterlüftung = Höherer Ertrag     Trapezblechschiene. Schnittlänge 35 cm Inklusive Mittelklemme. Rahmenhöhe: wählbar 30mm, 32mm, 35mm, 40mm, 45mm, 50mm  - Schnelle und einfache Installation auf Trapezblechdächern - - Bewährtes System, bereits seit über 10 Jahren in Anwendung - **** Hinweis: Dieses Set ist mit Mittelklemme  (Zwischenklemme) ausgestattet. Für die Randmodule benötigen Sie zusätzlich unsere Trapezschienenhalter mit Endklemme (Randklemme). Diese finden Sie ebenfalls bei uns im Shop. Zusätzlich benötigen Sie EPDM Dichtband und Bohrschrauben, welche gesondert zu erwerben sind****    Sie möchten schwarze Klemmen anstatt silberfarbene? Die Kurzschiene ist auch einzeln ohne Klemme erhältlich. Artikel 76488. Für schwarze Modulklemmen kaufen Sie Artikel 76488 zusammen mit End- bzw. Mittelklemme (als Set mit Innensechskantschraube und Nutenstein) passend zu Ihrer Modulrahmenhöhe Lieferumfang:  Montageschiene Trapezblech Hohe Ausführung: Schnittlänge 35cm. Breite: 9 cm Mittelklemme. Wählbar für Rahmenhöhe: 30 mm, 32mm, 35 mm, 40mm, 45 mm, 50 mm M8 Innensechskantschraube Edelstahl. Länge = "Rahmenhöhe + 5 mm" Nutenstein mit M8 Bohrung Sicherungsring  Notwendiges Zubehör (nicht Bestandteil dieses Angebotes, jedoch bei uns im Shop erhältlich):  EPDM Dichtband: Bei uns als Meterware erhältlich. Es muss nicht die gesamte Unterseite mit einer Dichtung beklebt werden. Ein Anbringen der Dichtung im Bereich der Hochsicken ist ausreichend.  Dünnblechschrauben. Empfehlung: 4 Stück. Schrauben mit EPDM Dichtung.  Besonderheiten:  Schnelle, kostengünstige und einfache Montage von Photovoltaikmodulen. Bewährte Technik: Seit über 10 Jahren erfolgreich im Einsatz Extra Hoch 60mm: Sehr gute Hinterlüftung und Kühlung der Module. Gerade bei Blechdächern wichtig, da diese sich im Sommer stark erhitzen. Hohe Temperaturen bedeuten signifikanten Leistungsverlust Aus robustem Aluminium für eine lange Lebensdauer  Variabel einsetzbar. Für Blechdächer. Aber auch auf vielen anderen Unterkonstruktionen Komplett aus rostfreiem Material. Alu + Edelstahl Anzahl benötigter Sets für die Montage:  1 Modul: 4 x Endklemmen Befestigungsset (das Set aus diesem Angebot nicht geeignet, jedoch Endklemenset bei uns im Ebay Shop erhältlich).  2 Module nebeneinander: 4 x Endklemmen (bei uns erhältlich)+ 2 x Mittelklemmen Befestigungsset  3 Module nebeneinander: 4 x Endklemmen (bei uns erhältlich)+ 4 x Mittelklemmen Befestigungsset ... Sie benötigen lediglich noch zusätzlich Bohrschrauben und EPDM Dichtung. Anwendung: Zur Befestigung von PV Modulen auf Trapezblechdächern und vielen anderen Untergründen. Die Befestigungsschiene ist bereits auf 35 cm vorgeschnitten. Installation: Die Schiene wird von Hochsicke zu Hochsicke installiert (s. Abbildung). Die Befestigung erfolgt mittels Bohrschrauben. Weiterhin ist im Bereich der Hochsicke eine EPDM Dichtband aufzubringen (Bohrschrauben und EPDM Dichtband gesondert zu erwerben, bei uns erhältlich).  Das Set enthält bereits den Nutenstein, Schraube und Mittelklemme. Wählbar passend zu der Höhe Ihrer Solarmodule.  Bei uns im Shop finden Sie ebenfalls Trapez Befestigungssets mit Endklemmen. Stellen Sie für die Installation sicher, dass der Untergrund ausreichend tragfähig ist. Beachten Sie, wenn Sie parallel zur Trapezblechsicke montieren, dass eine Linienlast auf die Hochsicke wirkt. Das Trapezblech sollte entsprechend ausreichend Dicke haben und Tragfähigkeit. Richten Sie sich gerne bei fragen an uns. Die Gesamtstatik ist stets bauseits durch eine fachlich geeignete Person zu prüfen.

  EPDM Dichtband. Aus Zellkautschuk. Sehr gute Witterungsbeständigkeit.Für den Aussenbereich geeignet. Z.B. Dichtung Trapezblechschienen.   ------------------------------------------------------------------------------------- Meterware: Sie erhalten 1 Meter.   Sie Benötigen weitere Meter? Geben Sie einfach die entsprechende Stückzahl in das Kauffeld ein. Sie erhalten das Dichtband in einem Stück. Beispiel: "3" im Kauffeld = Sie erhalten 3 Meter in einem Stück -------------------------------------------------------------------------------------     Lieferumfang: EPDM Dichtband als Meterware. Preis gilt für 1 Meter.   Beschreibung: 90 mm Breite. 3 mm Dicke unkomprimiert. Farbe Schwarz. Einseitig klebend.Hohe Klebekraft auch auf Metall. Geschlossenzelliger weichelastischer Zellgummi.          Anwendung: EPDM zeichnet sich durch seine hohe Dehnbarkeit aus. Wichtig für eine gute Abdichtung. Sowie die hohe Langlebigkeit auch im Aussenbereich. Das Material ist UV stabil.   Zellkautschuk Dichtband für den Innen- und Aussenbereich. Zum Beispiel als Dichtung für die Montage von Schienen direkt auf dem Trapezblech.     Spezifikation EPDM Dichtband  Material EPDM    Lieferumfang Meterware. In einem Stück auch bei Bestellung mehrerer  Meter.   Max. Rollengröße: 50m   Einsatzbereich Innen und Aussen Abmessung 90 x 3 mm Montage   Einseitig klebend     Sie zahlen nur 1x Versandkosten. Egal wieviel Stück Sie bestellen!

Reisser Solar Dünnblech-Bohrschraube 6,0 × 25 mm (Bi-Metall) mit 16 mm EPDM-Dichtung – 10 Stück Hersteller: Reisser Screws  |  Werkstoff: Edelstahl 1.4301 (Schaft, nicht magnetisch) mit gehärteter Bohrspitze (magnetisch)  |  Abmessung: 6,0 × 25 mm  |  Zulassung: Allgemeine bauaufsichtliche Zulassung (DIBt) Einsatzbereich Die Reisser Dünnblech-Bohrschrauben wurden speziell für die Befestigung von Photovoltaik-Unterkonstruktionen auf Trapezblechdächern entwickelt. Sie verbinden hohe Korrosionsbeständigkeit mit zuverlässiger Abdichtung durch die integrierte 16 mm EPDM-Unterlegscheibe. Vorteile Bauaufsichtlich zugelassen – Pflicht bei gewerblichen Projekten Bohrt und schneidet in einem Arbeitsgang – zeitsparende Montage Material wird verdrängt, nicht gefräst – fast keine Bohrspäne → geringeres Korrosionsrisiko Sicherer Halt durch Kragenbildung im Blech – auch bei dünnen Materialien Bi-Metall: Edelstahlschaft für Korrosionsschutz, gehärtete Bohrspitze für hohe Belastbarkeit Integrierte 16 mm EPDM-Dichtung – dauerhaft wasserdicht Spezielle Gleitbeschichtung – erleichtert die Verschraubung in Dünnblech Technische Hinweise & Montage Empfohlene Mindestdicke Trapezblech: 0,5 mm Vorbohren in Aluprofilen (2–4 mm): Ø 5 mm empfohlen, damit das Profil sauber auf das Blech gezogen wird Anzug: Schraube festziehen, bis die Dichtung plan und gleichmäßig aufliegt. Überziehen vermeiden (kein übermäßiges Herausquellen des EPDM) Keine Alt-Löcher verwenden: Selbstschneidende Schrauben müssen immer in neuen Schraubpunkten gesetzt werden Statische Werte und Zulassungen: Details zu Materialpaarungen und zulässigen Stärken finden Sie in den offiziellen Reisser-Dokumentationen Hinweis: Die integrierte EPDM-Dichtung gewährleistet zuverlässigen Schutz gegen Feuchtigkeit. Schrauben regelmäßig nachziehen, um langfristige Dichtigkeit sicherzustellen. Lieferumfang 10 × Dünnblech-Bohrschraube 6,0 × 25 mm Material: Edelstahl 1.4301 mit gehärteter Bohrspitze Integrierte 16 mm EPDM-Unterlegscheibe je Schraube Kurz-Spezifikation Abmessung 6,0 × 25 mm Werkstoff Edelstahl 1.4301 (Schaft) / gehärtete Bohrspitze Dichtung EPDM, Ø 16 mm, integriert Zulassung Allgemeine bauaufsichtliche Zulassung (DIBt) Einsatz PV-Unterkonstruktion auf Trapezblech (Stahl/Alu) Abbildungen ähnlich. Technische Änderungen und Irrtümer vorbehalten.
