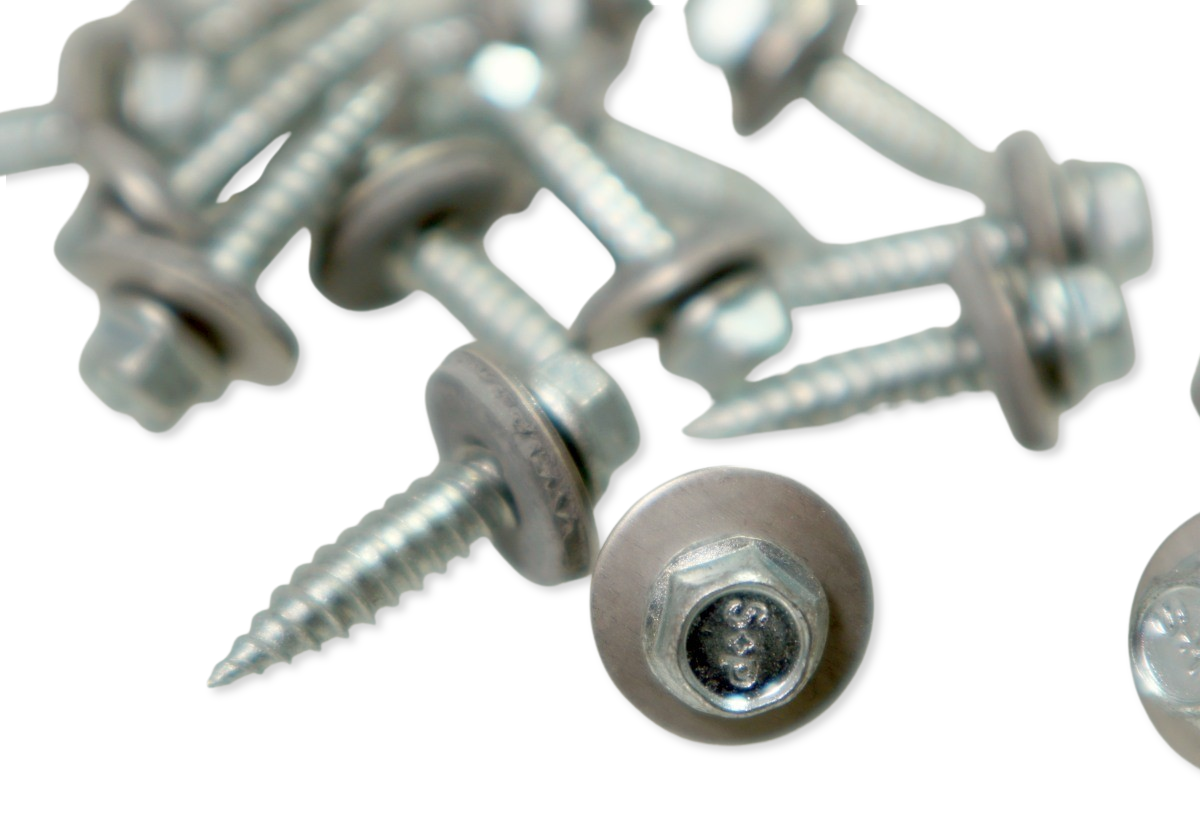

10x Reisser Solar Dünnblechschraube 6,0x25mm EPDM Bi-Metall Trapezblech

Dünnblech Bohrschraube 6.0x25mm vom Hersteller Reisser Mit 16mm EPDM Dichtung Bi-Metall: Edelstahl mit gehärteter Bohrspitze Bauaufsichtlich zugelassen. Befestigung Solar Unterkonstruktion auf Trapezblech Dach Lieferumfang: 10x Bohrschraube 6.0 x 25mm. 1.4301 Edelstahl mit gehärteter Metallspitze. 16mm EPDM Dichtung. Besonderheiten: Allgemeine bauaufsichtliche Zulassung durch die Zulassungstelle für Bauprodukte (DIBt). Voraussetzung bei Verwendung in gewerblichen Projekten. Bohren und Schrauben in einem Arbeitsgang Die Schraube fräst nicht das Material, sondern verdrängt es. Dadurch fast keine Bohrspäne. Bohrspäne führen zum Rosten des Trapezbleches Besonders fester Halt durch Ausformung eines Kragens im Blech. In diesen werden Gewindegänge von der Schraube geschnitten Bi-Metall. Edelstahlschraube mit gehärteter Bohrspitze Spezielle Gleitbeschichtung. Perfekt für Solarmontage auf Dünnblech (Trapezblech) Integrierte 16mm Unterlegscheibe mit EPDM Dichtung Anwendung: Zur Befestigung von Montagegestellen auf Trapezdachblechen. Zum Beispiel unsere Alu Trapezblechhalter. Funktion: Die Bohrschraubenspitze durchstösst das Blech und schneidet das Gewinde in einem Arbeitsgang in das Trapezblech. Das Material wird nicht aufgefräst, sondern verdrängt. Dadurch werden Bohrspäne nahezu vermieden. Zudem wird im Bohrloch ein Kragen ausgeformt, in den die gehärtete Bohrspitze ein Gewinde schneidet. Durch die Kragenbildung ist sichergestellt, das auch bei dünnen Blechen ausreichend Material verfügbar ist und entsprechend ausreichend Gewindegänge in das Blech geschnitten werden. Die Gewindegänge gewährleisten einen sicheren Halt und ermöglichen die Aufnahme von hohen Zugkräften. Empfehlung: Mindestdicke Trapezblech: 0.5mm. Die statischen Werte und Zulassungen über die Materiapaarungen bzw. zul. Stärke der zu verbindenden Bauteile finden Sie auf der Homepage bei Reisser Screws. Wenn Sie Aluprofile (typische Dicke 2 - 4mm) auf das Blech schrauben empfiehlt es sich, das Aluprofil vorzubohren. Z.B. mit 5mm. Hierdurch ist sichergestellt, dass das Aluprofil sauber auf das Trapezblech gezogen wird. Die in der Unterlegscheibe integrierte EPDM Dichtung sorgt für Dichtigkeit. Die Schraube sollte so festgezogen werden, dass Scheibe und EPDM plan aufliegen und fest angedrückt werden. Es ist jedoch zu vermeiden, dass die Schraube überzogen wird so dass das EPDM an den Seiten stark rausquillt. Da es sich um eine selbstschneidende Schraube handelt, dürfen keine alten Löcher im Blech wiederverwendet werden. Es dürfen also keine alten Schrauben aus dem Blech rausgenommen werden und die vorhandenen Löcher für die Befestigung mit den Dünnblechschrauben verwendet werden.

3,75 €*

10x S+P Dünnblechschraube 6,0x25mm EPDM Bi-Metall Trapezblech

Dünnblech Bohrschraube 6.0x25mm vom Hersteller Schäfer & Peters (S+P) Mit 16mm EPDM Dichtung Bi-Metall: Edelstahl mit gehärteter Bohrspitze Bauaufsichtlich zugelassen. Befestigung Solar Unterkonstruktion auf Trapezblech Dach. Z.B. Aluminium Trapezblechprofile Lieferumfang: 10x Bohrschraube 6.0 x 25mm. 1.4301 Edelstahl mit gehärteter Metallspitze. 16mm EPDM Dichtung. Besonderheiten: Allgemeine bauaufsichtliche Zulassung durch die Zulassungstelle für Bauprodukte (DIBt). Voraussetzung bei Verwendung in gewerblichen Projekten. Bohren und Schrauben in einem Arbeitsgang Die Schraube fräst nicht das Material, sondern verdrängt es. Dadurch fast keine Bohrspäne. Bohrspäne führen zum Rosten des Trapezbleches Besonders fester Halt durch Ausformung eines Kragens im Blech. In diesen werden Gewindegänge von der Schraube geschnitten Bi-Metall. Edelstahlschraube (Hauptkörper, nicht magnetisch) mit gehärteter Bohrspitze (Spitze magnetisch) Spezielle Gleitbeschichtung. Perfekt für Solarmontage auf Dünnblech (Trapezblech) Integrierte 16mm Unterlegscheibe mit EPDM Dichtung Anwendung: Zur Befestigung von Montagegestellen auf Trapezdachblechen. Zum Beispiel unsere Alu Trapezblechhalter. Funktion: Die Bohrschraubenspitze durchstösst das Blech und schneidet das Gewinde in einem Arbeitsgang in das Trapezblech. Das Material wird nicht aufgefräst, sondern verdrängt. Dadurch werden Bohrspäne nahezu vermieden. Zudem wird im Bohrloch ein Kragen ausgeformt, in den die gehärtete Bohrspitze ein Gewinde schneidet. Durch die Kragenbildung ist sichergestellt, das auch bei dünnen Blechen ausreichend Material verfügbar ist und entsprechend ausreichend Gewindegänge in das Blech geschnitten werden. Die Gewindegänge gewährleisten einen sicheren Halt und ermöglichen die Aufnahme von hohen Zugkräften. Empfehlung: Mindestdicke Trapezblech: 0.5mm. Die statischen Werte und Zulassungen über die Materiapaarungen bzw. zul. Stärke der zu verbindenden Bauteile finden Sie in der bauaufsichtlichen Zulassung. Wenn Sie Aluprofile (typische Dicke 2 - 4mm) auf das Blech schrauben empfiehlt es sich, das Aluprofil vorzubohren. Z.B. mit 5mm. Hierdurch ist sichergestellt, dass das Aluprofil sauber auf das Trapezblech gezogen wird. Die in der Unterlegscheibe integrierte 16mm EPDM Dichtung sorgt für Dichtigkeit. Die Schraube sollte so festgezogen werden, dass Scheibe und EPDM plan aufliegen und fest angedrückt werden. Es ist jedoch zu vermeiden, dass die Schraube überzogen wird so dass das EPDM an den Seiten stark rausquillt. Da es sich um eine selbstschneidende Schraube handelt, dürfen keine alten Löcher im Blech wiederverwendet werden. Es dürfen also keine alten Schrauben aus dem Blech rausgenommen werden und die vorhandenen Löcher für die Befestigung mit den Dünnblechschrauben verwendet werden.

3,09 €*

10x Bohrschraube 6,3x25mm Edelstahl A2 DIN 7504-K 6kant selbstschneidend für Alubleche

10x Bohrschraube nach DIN 7504 Form K (Sechskantkopf) 6,3x 25mm. Edelstahl A2. Selbstschneidend Befestigung Konstruktionsteilen auf dickeren Aluminiumblechen und Trägern mit typischerweise Materialstärke ab 2mm Lieferumfang: 10x Bohrschraube 6.3 x 25mm. 1.4301 Edelstahl A2. Fräßspitze selbstschneidend Anwendung: Zur Befestigung von Montageteile auf dickeren Alu Blechen ab 2mm Stärke bis 5mm Verbundstärke (Summe beider Bleche). Die Schraube ist selbstschneidend mit Fräßspitze. Es wird somit nicht vorgebohrt. Zum Beispiel für den Zusammenbau von Eigenkonstruktion auf oder mit unseren Aluminum Solarteilen.

1,40 €*

Edelstahl Bohrschraube 6.0x36mm EPDM Vorteilspack 10x - 100x Dünnblech Solar

Anzahl: 50x

Dünnblech Bohrschraube 6.0x36mm. Mit 14mm EPDM Dichtung Bi-Metall: Edelstahl mit gehärteter BohrspitzeLanges Gewinde: 36mm (Standard: 25 mm). Bis zu 19mm zuläassige Gesamtklemmdicke Befestigung Solar Unterkonstruktion auf Trapezblech Dach Vorteilspack: 10x, 20x, 50x, 100x Lieferumfang: Bohrschraube 6.0 x 36 mm. Edelstahl mit gehärteter Metallspitze. 14mm EPDM Dichtung. Anzahl wählbar. Besonderheiten: Bohren und Schrauben in einem Arbeitsgang Die Schraube fräst nicht das Material, sondern verdrängt es. Dadurch fast keine Bohrspäne. Bohrspäne führen zum Rosten des Trapezbleches Besonders fester Halt durch Ausformung eines Kragens im Blech. In diesen werden Gewindegänge von der Schraube geschnitten Bi-Metall. Edelstahlschraube mit gehärteter Bohrspitze Spezielle Gleitbeschichtung. Perfekt für Solarmontage auf Dünnblech (Trapezblech) Integrierte 14mm Unterlegscheibe mit EPDM Dichtung Anwendung: Zur Befestigung von Montagegestellen auf Trapezdachblechen. Zum Beispiel unsere Alu Trapezblechhalter. Funktion: Die Bohrschraubenspitze durchstösst das Blech und schneidet das Gewinde in einem Arbeitsgang in das Trapezblech. Das Material wird nicht aufgefräst, sondern verdrängt. Dadurch werden Bohrspäne nahezu vermieden. Zudem wird im Bohrloch ein Kragen ausgeformt, in den die gehärtete Bohrspitze ein Gewinde schneidet. Durch die Kragenbildung ist sichergestellt, das auch bei dünnen Blechen ausreichend Material verfügbar ist und entsprechend ausreichend Gewindegänge in das Blech geschnitten werden. Die Gewindegänge gewährleisten einen sicheren Halt und ermöglichen die Aufnahme von hohen Zugkräften. Empfehlung: Mindestdicke Trapezblech: 0.5mm. Wenn Sie Aluprofile (typische Dicke 2 - 4mm) auf das Blech schrauben empfiehlt es sich, das Aluprofil vorzubohren. Z.B. mit 5mm. Hierdurch ist sichergestellt, dass das Aluprofil sauber auf das Trapezblech gezogen wird. Die in der Unterlegscheibe integrierte EPDM Dichtung sorgt für Dichtigkeit. Die Schraube sollte so festgezogen werden, dass Scheibe und EPDM plan aufliegen und fest angedrückt werden. Es ist jedoch zu vermeiden, dass die Schraube überzogen wird so dass das EPDM an den Seiten stark rausquillt. Da es sich um eine selbstschneidende Schraube handelt, dürfen keine alten Löcher im Blech wiederverwendet werden. Es dürfen also keine alten Schrauben aus dem Blech rausgenommen werden und die vorhandenen Löcher für die Befestigung mit den Dünnblechschrauben verwendet werden.

Varianten ab 2,95 €*

11,90 €*

zu den Varianten

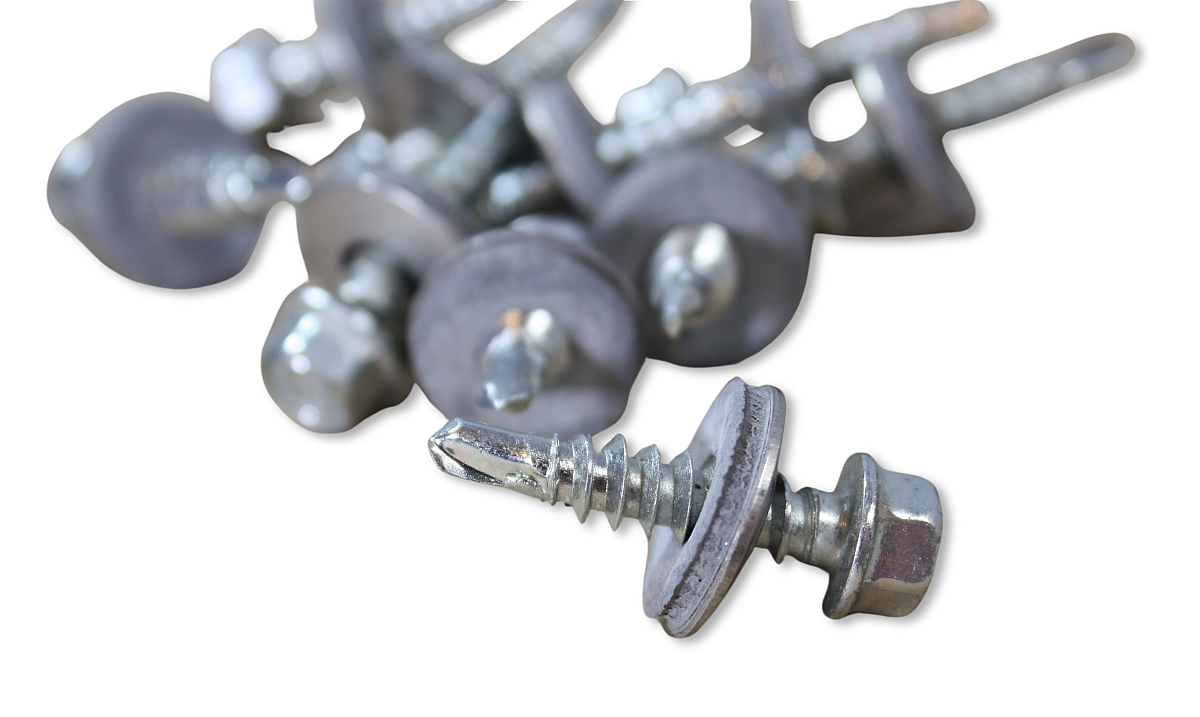

10x EJOT Bohrschraube SuperSaphir JT3-2-6.0x25 / 6,0x25mm E16, Edelstahl

Bohrschraube 6.0x25mm vom Hersteller Ejot. Typ JT3-2-6,0x25. Mit 16mm EPDM Dichtung Gewindefurchende Bi-Metall (Edelstahl mit gehärteter Stahlspitze) Bohrschraube Befestigung Solar Unterkonstruktion auf Trapezblech Dach. Z.B. Aluminium Trapezblechprofile Lieferumfang: 10x Ejot JT3 Bohrschraube 6.0 x 25mm. Edelstahl A2/ Bi-Metall (Fräßspitze aus gehärtetem Automatenstahl). 16mm EPDM Dichtung. Spezifikation: Abmessung: 6,0x25mm 16mm EPDM Dichtscheibe Antrieb: SW8

2,20 €*

zu den Varianten

10x Bohrschraube Fräßspitze Edelstahl 6,0x25mm EPDM Trapezblech

Dünnblech Bohrschraube mit Fräßspitze 6.0x25mm Mit 16mm EPDM Dichtung Edelstahl Typ 1.4006 (X12Cr13) Befestigung Solar Unterkonstruktion auf Trapezblech Dach Lieferumfang: 10x Bohrschraube 6.0 x 25mm. Mit Fräßspitze. 16mm EPDM Dichtung. Besonderheiten: Bohrschraube mit Fräßspitze. Aus Edelstahl vom Typ 1.4006. Integrierte 16mm Unterlegscheibe mit EPDM Dichtung Anwendung: Zur Befestigung von Montagegestellen auf Trapezdachblechen. Zum Beispiel unsere Alu Trapezblechhalter. Funktion: Die Bohrschraubenspitze durchstösst das Blech und schneidet das Gewinde in einem Arbeitsgang in das Trapezblech. Das Material wird aufgefräst. Es fallen also - Gegensatz zur Verdrängungsschraube - Bohrspäne an die im Anschluss vom Dach entfernt werden sollten um Fremdmetallkorrosion zu verhindern. Die Schraube sollte so festgezogen werden, dass Scheibe und EPDM plan aufliegen und fest angedrückt werden. Es ist jedoch zu vermeiden, dass die Schraube überzogen wird so dass das EPDM an den Seiten stark rausquillt. Da es sich um eine selbstschneidende Schraube handelt, dürfen keine alten Löcher im Blech wiederverwendet werden. Es dürfen also keine alten Schrauben aus dem Blech rausgenommen werden und die vorhandenen Löcher für die Befestigung mit den Dünnblechschrauben verwendet werden.

Ab 0,98 €*

zu den Varianten

ANWENDER TIP TRAPEZBLECH BOHRSCHRAUBEN:

Bohrschrauben für Trapezbleche und andere Dünnbleche unterscheiden sich sowohl in der Ausführung als auch im Material.

Für sämtliche unserer Bohrschrauben gilt jedoch: Die Blechschrauben sind selbstschneidend. Das Trapzeblech darf also nicht vorgebohrt werden.

Ferner sind alle Bohrschrauben mit einer EPDM Dichtung versehen.

Das Anzugsmoment vom Akkuschrauber sollte so gewählt werden, dass die EPDM Dichtung gleichmäßig über die gesamte Fläche angedrückt, jedoch nicht an den Seiten rausgequetscht wird.

Wir bieten die Bohrschraube in zwei Typen an:

Ausführung:

1. Mit Bohrspitze. Hier wird das Material nicht gefräst, sondern verdrängt. Durch die Materialverdrängung bildet sich ein Kragen in den das Gewinde geschnitten wird. Hierzu gehört unsere Reisser Dünnblechschraube Art. #19457 und Bohrschraube von S+P Schäfer&Peters Art. #19460.

Vorteil: Es fallen nahezu keine Späne an. Späne können zu Korrosion des Trapezbleches führen (Fremdkorrosion). Sehr guter Halt durch Ausbildung des Kragens.

Nachteil: Unter Umständen schwierig durch dickere Aluprofile zu gehen. Ein Vorbohren des Aluprofils ist ratsam (Das Trapezblech selber darf hingegen nicht vorgebohrt werden).

2. Mit Fräßkopf: Das Material wird weggefräßt. Zum Beispiel unser Artikel #19458.

Vorteil: Es lässt sich recht unkompliziert auch durch dickeres Alu durchgehen.
Nachteil: Es fallen Metallspäne vom Trapezblech an. Diese sollten nach Abschluss der Arbeiten unbedingt vom Dach entfernt werden um Fremdkorrosion zu vermeiden.

Material und Gewinde:

1. Reisser Bohrschraube #19457 sowie Schäfer&Peters #19460. Es handelt sich um eine Bi-Metall Bohrschraube. Der Hauptteil dieser Schraube besteht aus edlem 1.4301 Stahl. Dieser Edelstahl weist eine sehr gute Korrosionsbeständigkeit auf, ist jedoch eher zäh und schlecht härtbar. Daher wird an der Schraube eine Spitze aus verzinktem, gehärteten Werkzeugstahl angeschweißt. Da die Spitze sich unter dem Dach befindet, ist eine verzinkte Spitze völlig ausreichend.

Die Reisser RP-t2 Bohrschrauben verfügen über ein eher feines Gewinde. Dieses ist speziell für dünnere Bleche (z.B. 0,5mm) von Vorteil.
Die Dünnblechschraube von S&P weist im Vergleich zu der Reisser ein etwas gröberes Gewinde auf. Dieses vereinfacht das Durchbohren von Aluteilen.

2. Fräßkopf Bohrschraube Artikel #19458. Diese Blechschraube besteht aus Edelstahl der Sorte 1.4006 (X12Cr13, erkennbar u.a. daran dass dieser Edelstahl magnetisch ist). Dieser Edelstahl weist gegenüber dem 1.4301 Edelstahl eine geringere Korrosionsbeständigkeit aus.. Für unbelastete Umgebung jedoch ausreichend. Problematisch eher an Küsten (Salz), Industriegebieten, Bauerhöfe, Nahe Kamin etc.

Vorteil: Es lässt sich recht unkompliziert auch durch dickeres Alu und Blech durchgehen.
Nachteil: Im Gegensatz zu den Schrauben mit Spitze wird nicht ein Kragen in das Blech geformt, sondern ein Loch gefräst und weist dadurch eine geringere Ausziehkraft aus. Das gröbere Gewinde eignet sich zudem weniger für feine Bleche.

Zulassung:

Bei gewerbliche Projekte wird für nicht genormte Schrauben eine allgemeine bauaufsichtliche Zulassung gefordert. Die Reisser sowie die Bohrschauben von Schäfer&Peters verfügen über diese Zulassung. Die Zulassung kann beim Hersteller oder uns angefordert werden.
