Trapezblech Befestigung Kurzschiene 35cm (ohne Modulklemmen) Länge Hohe Ausführung 60mm. Oben Nutenkanal.

Anzahl Stückpreis
Bis 29
3,20 €*
Bis 59
3,10 €*
Ab 60
3,04 €*
Produktnummer: 76488
Produktinformationen "Trapezblech Befestigung Kurzschiene 35cm (ohne Modulklemmen) Länge Hohe Ausführung 60mm. Oben Nutenkanal."

Solarbefestigung für Trapezblech Direktbefestigung - Kurzschiene

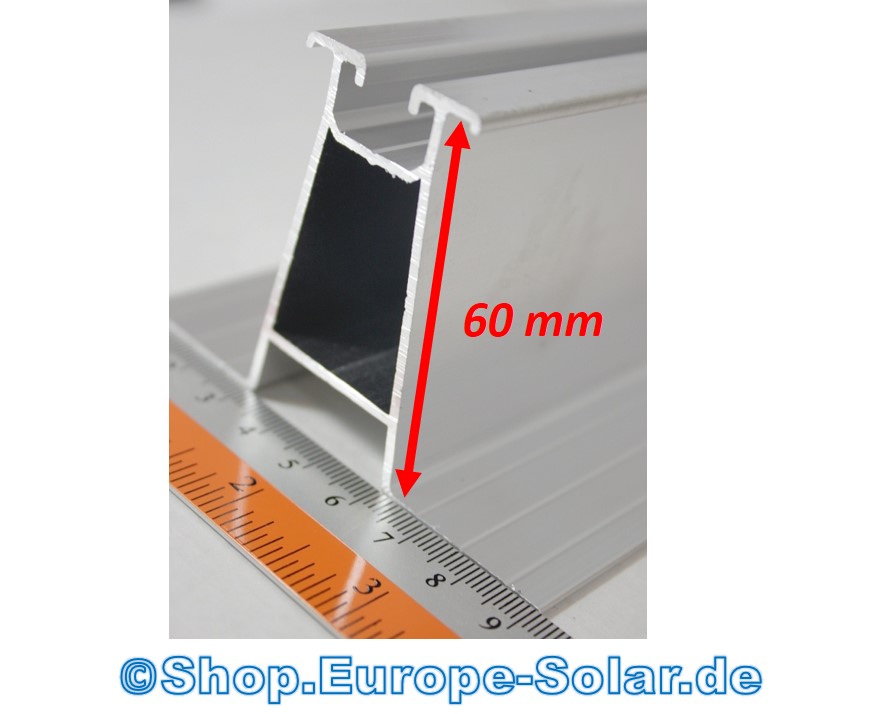

Extra Hoch 60mm = Extra Stabil, Extra Hinterlüftung = Höherer Ertrag

Trapezblechschiene Schnittlänge: 35 cm

Hinweis: OHNE MODULKLEMMEN - End- bzw. Mittelklemmen bitte separat auswählen. Link zu den Klemmen am Ende.

Schnelle und einfache Installation Für Trapezblechdächer geeignet

Bewährtes System: Seit über 10 Jahren erfolgreich im Einsatz.

Lieferumfang

  • 35 cm lange Montageschiene für Trapezblech (Hohe Ausführung).
  • Breite: 9 cm.

Notwendiges Zubehör

(nicht im Lieferumfang enthalten, aber bei uns im Shop erhältlich):

  • End- bzw. Mittelklemmen passend zur Modulrahmenhöhe.
  • EPDM Dichtband (Meterware): Die Dichtung muss nicht die gesamte Unterseite abdecken; im Bereich der Hochsicken ist eine partielle Dichtung ausreichend.
  • Dünnblechschrauben (Empfehlung: 4 Stück, Schrauben mit EPDM-Dichtung).

Besonderheiten

  • Schnelle, kostengünstige und einfache Montage von Photovoltaikmodulen.
  • Bewährte Technik: Über 10 Jahre erfolgreich im Einsatz.
  • Extra Hoch (60mm): Sehr gute Hinterlüftung und Kühlung der Module – wichtig für Blechdächer, da diese sich im Sommer stark erhitzen. Hohe Temperaturen führen zu signifikantem Leistungsverlust.
  • Hergestellt aus robustem Aluminium für eine lange Lebensdauer.
  • Variabel einsetzbar: Für Blechdächer und viele andere Unterkonstruktionen geeignet.
  • Komplett rostfreies Material: Aluminium + Edelstahl.

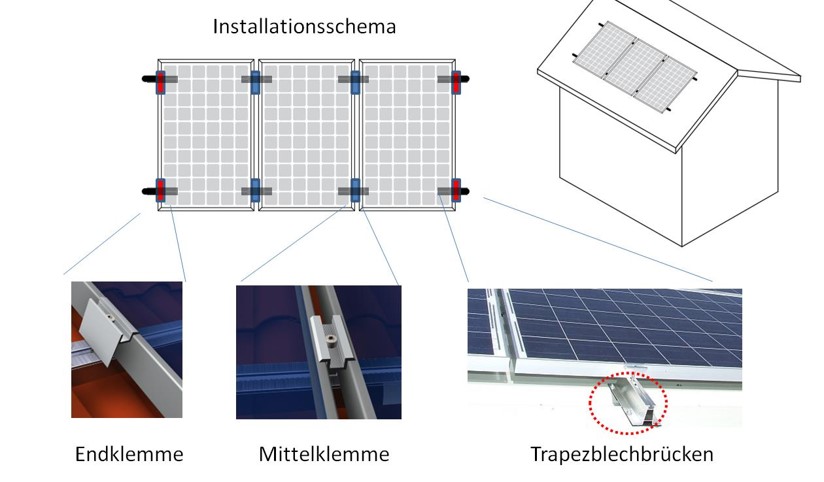

Anzahl der benötigten Sets für die Montage

  • 1 Modul: 4 Kurzschienen und 4 Endklemmen (Klemmen separat erhältlich).
  • 2 Module nebeneinander: 6 Kurzschienen, 4 Endklemmen, 2 Mittelklemmen (Klemmen separat erhältlich).
  • 3 Module nebeneinander: 8 Kurzschienen, 4 Endklemmen, 4 Mittelklemmen (Klemmen separat erhältlich).

Zusätzlich benötigtes Material: Bohrschrauben und EPDM-Dichtband (nur im Bereich der Hochsicken erforderlich).

Anwendung

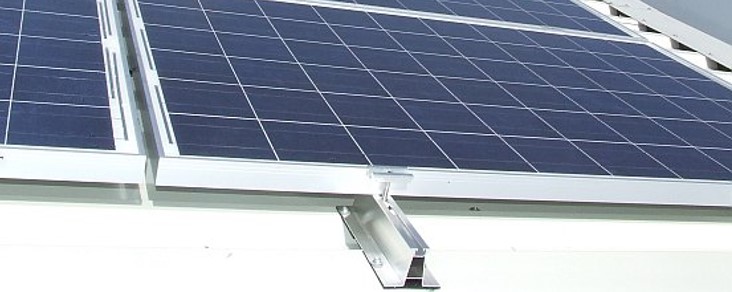

Zur Befestigung von PV-Modulen auf Trapezblechdächern und vielen anderen Untergründen geeignet.

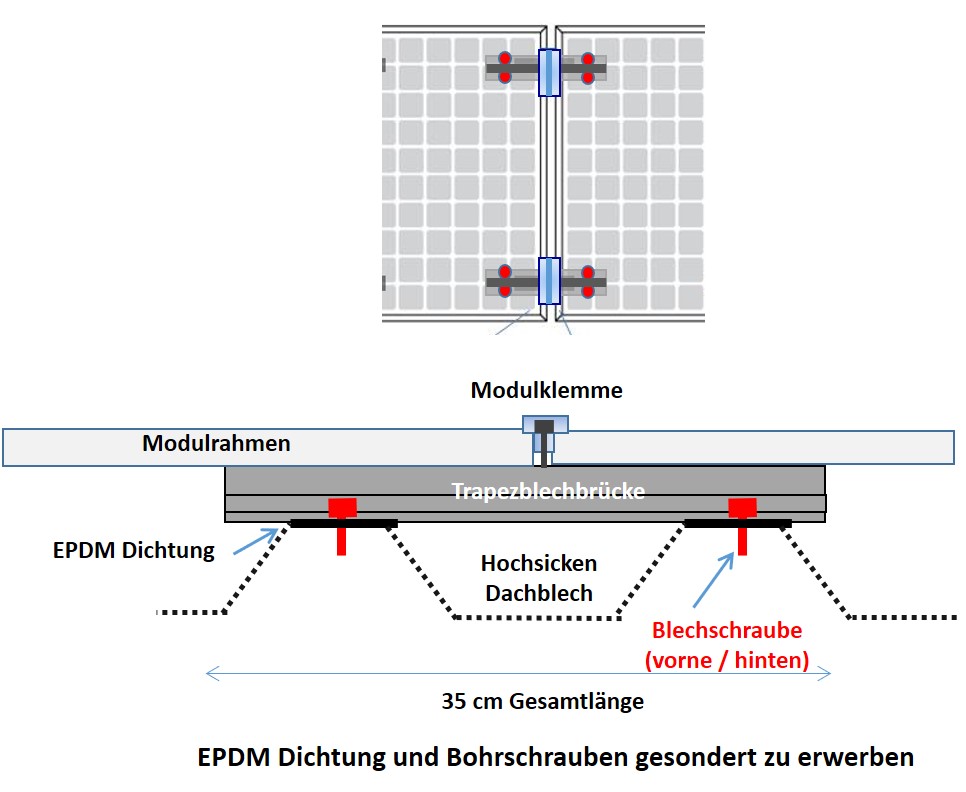

Die Befestigungsschiene ist bereits auf eine Länge von 35 cm vorgeschnitten. Die Installation erfolgt von Hochsicke zu Hochsicke, wobei die Befestigung mit Bohrschrauben vorgenommen wird. Ein EPDM-Dichtband sollte im Bereich der Hochsicken angebracht werden.

Hinweis: Modulklemmen müssen separat erworben werden.

Stellen Sie sicher, dass der Untergrund ausreichend tragfähig ist. Die Gesamtstatik sollte durch eine fachlich geeignete Person geprüft werden.

Art der Bedachung - Installation: Trapezblech
Typ Trapezblechbefestigung: Hohe Ausführung, Modulverlegung Hochkant
