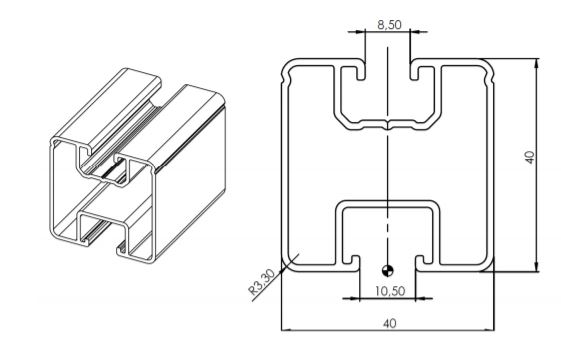

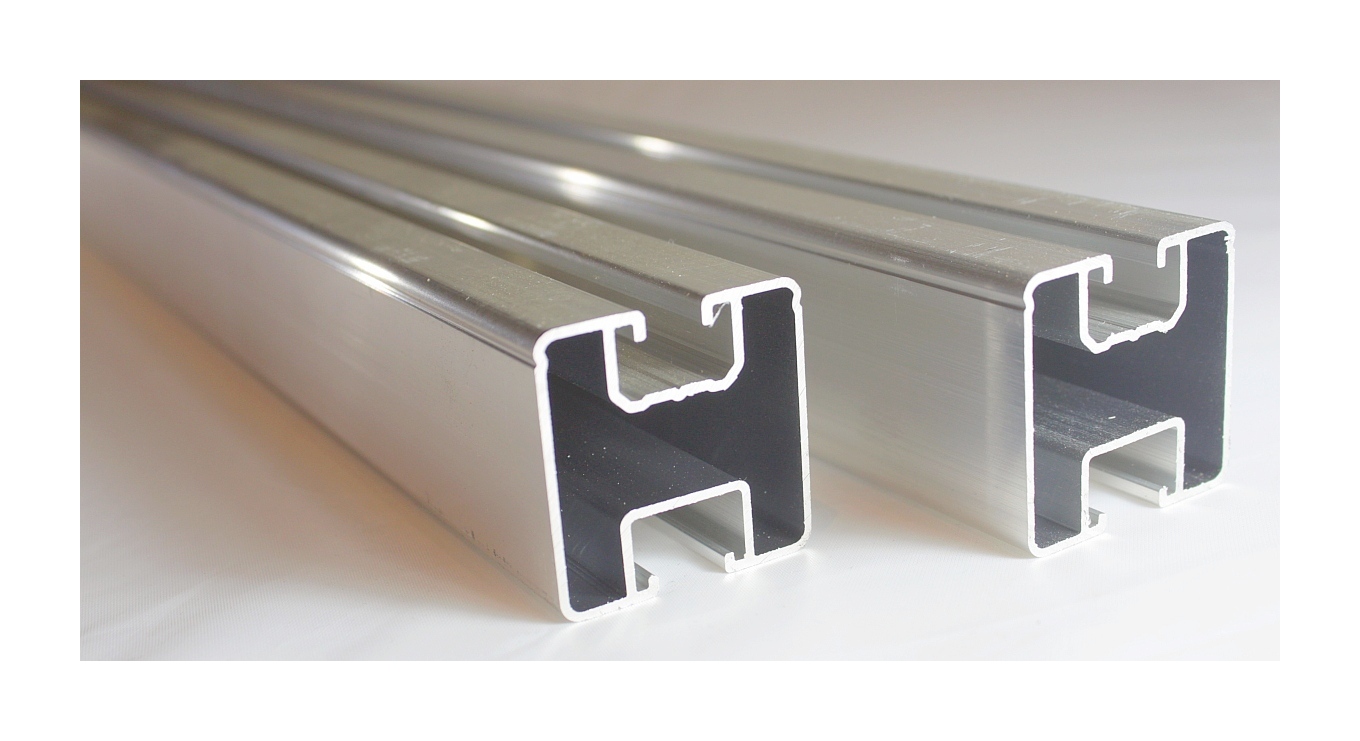

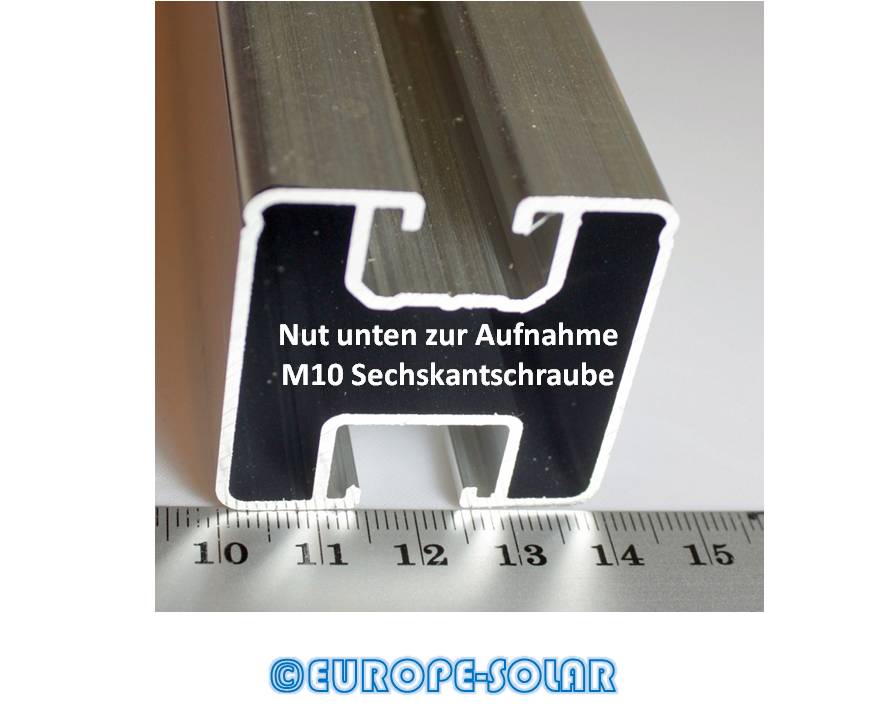

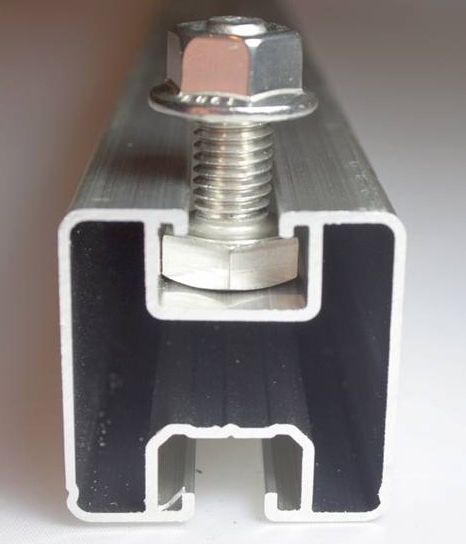

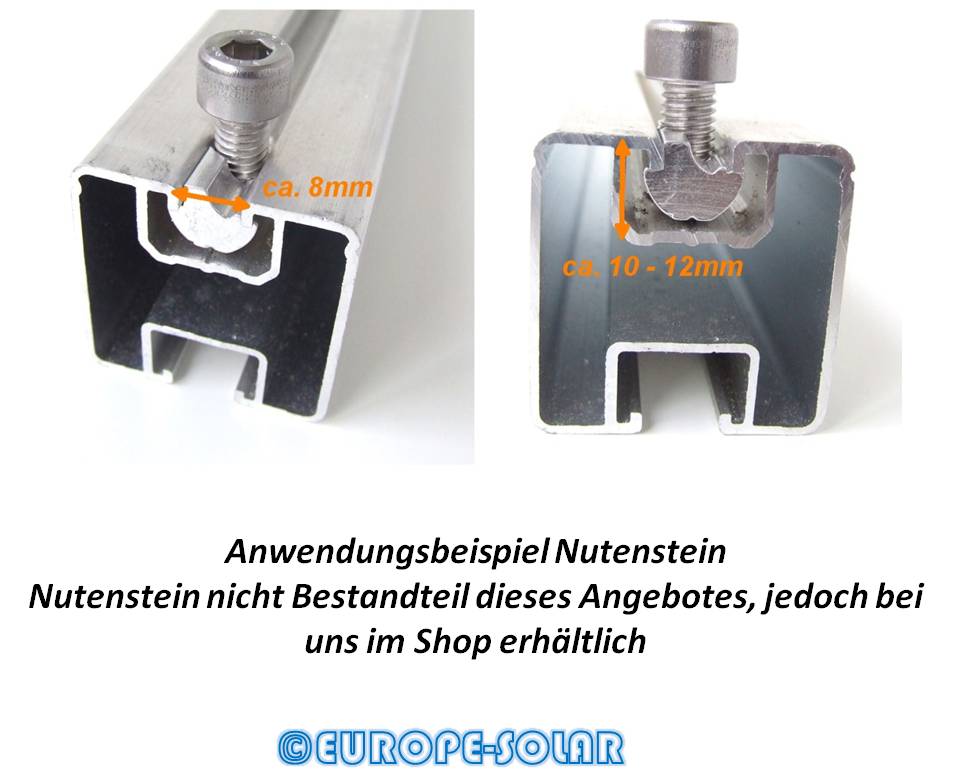

Sonderlänge 2x 180 cm Aluprofil (360cm Gesamtlänge) SCHWARZ ELOXIERT Aluprofil für Montage von Photovoltaikmodulen mit einem Standardquerschnitt von 40x40mm. Stabil - Wirtschaftlich - Perfekt für Solarinstallationen Produktdetails Für Aufnahme oben Nutenstein (Obernut) und unten M10 DIN 933 Sechskantschraube (Unternut). Lieferumfang 40x40mm Aluprofil, Länge 2x 180 cm, SCHWARZ ELOXIERT. Hinweis: Profilverbinder, Dachhaken, Stockschrauben nicht Bestandteil dieses Angebots. Jedoch bei uns im Shop erhältlich. Anwendung Befestigung Ihrer Photovoltaikmodule: Solarprofil 40 x 40mm aus hochwertigem 6060 Aluminium. Schwarz eloxiert für besonders ansprechendes Aussehen und Langlebigkeit. Obernut 8 mm für Nutenstein. Passende Klemmen bei uns im Shop erhältlich (mit Nutenstein oder Klickklemme). Unternut zur Aufnahme M10 Sechskantschraube (DIN 933), kompatibel mit unseren Variodachhaken und M10 / M12 Stockschrauben mit Adapterblech. Für den Außenbereich geeignet. Passende Modulklemmen, Vario Dachhaken, Stockschrauben mit Adapterblech finden Sie bei uns im Shop. Gesamtstatik sowie Festigkeit des Untergrundes ist stets bauseits zu prüfen. Gerne sind wir Ihnen bei der Auslegung behilflich. Sprechen Sie uns an. Spezifikation Aluprofil Material: Aluminium 6060. Länge des Profils: 2x 180 cm (Hinweis: Profilverbinder bei Bedarf gesondert zu erwerben) Unternut zur Aufnahme M10 Sechskantschraube nach DIN 933. Obernut zur Aufnahme 8er Nutenstein. Nicht Bestandteil: Dachhaken, Schrauben. Dieses Zubehör finden Sie jedoch bei uns im Shop. Querschnitt 40 x 40 mm. Anwendung: Solar, Befestigung Photovoltaik. Statik und Tragfähigkeit der Unterkonstruktion und des Daches ist stets individuell zu prüfen.

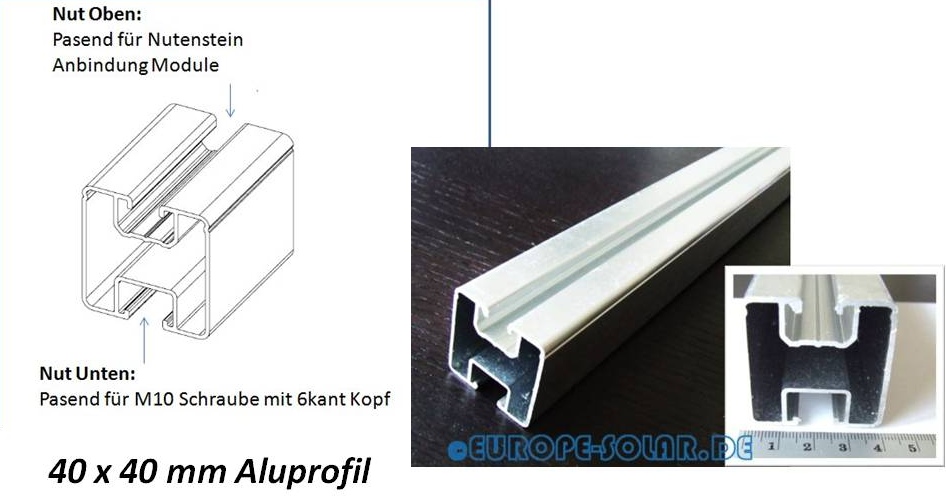

2 x Aluprofil für Montage von Photovoltaikmodulen Unser Standardprofil mit 40x40mm Querschnitt Stabil - wirtschaftlich - Perfekt für Solarinstallation Wählbare Längen: 1,30m - 1,97m Sie erhalten je gewählter Länge stets 2 Profile.  Beispiel: Zahl 2 im Kauffeld mit Länge 1,3m -> Sie erhalten 4 Aluprofile mit je 1,3m   Für Aufnahme oben Nutenstein (Obernut) und unten M10 Sechskantschraube (Unternut)   Praxistip: Bei uns im Shop erhalten Sie dazu passende Profilverbinder. Wir empfehlen unsere statisch tragenden Schienenverbinder (Artikel #1913). Diese werden mit 2 massiven Sechskantschrauben unter das Profil geschraubt und erlauben somit eine hohe Kraftübertragung.  Zur Bemessung der benötigten Länge berücksichtigen Sie bitte 2cm Abstand für die Modulklemmen. Überdies finden Sie bei uns auch schon zusammengestellte Komplettsets für die Befestigung von 1 - 10 Modulen sowie viel weiteres Zubehör.    LIEFERUMFANG 2 x Aluprofil. Schnittlänge auswählbar: 1,30m / 1,97m Hinweis: Dachhaken, Stockschrauben nicht Bestandteil dieses Angebot. Jedoch bei uns im Shop erhältlich.   Anwendung: Befestigung Ihrer Photovoltaikmodule Solarprofil 40 x 40mm aus hochwertigem 6060  Aluminium. Obernut 8 mm für Nutenstein. Passende Klemmen bei uns im Shop erhältlich (kompatibel mit Nutenstein) Unternut: Zur Aufnahme Sechskantschraube M10. Kompatibel mit unseren Variodachhaken und unseren M10 / M12 Stockschrauben mit Adapterblech für M10 Sechkantschraube. Für den Außenbereich geeignet. Passende Modulklemmen, Vario Dachhaken, Stockschrauben mit Adapterblech finden Sie bei uns im Shop. Gesamtstatik sowie Festigkeit des Untergrundes ist stets bauseits zu prüfen. Gerne sind wir Ihnen bei der Auslegung behilflich. Sprechen Sie uns an.   Spezifikation Aluprofil Material Aluminium 6060 Länge der Profile 1.30 m / 1.97 m. Je 2 Profile. Unternut Zur Aufnahme M10 Sechskantschraube Obernut Zur Aufnahme 8er Nutenstein Lieferumfang 2 x Aluprofil. Eine "1" im Kauffeld bedeutet Lieferung eines Sets mit 2 Profilen. Nicht Bestandteil: Dachhaken, Schrauben. Dieses Zubehör finden Sie jedoch bei uns im Shop. Querschnitt 40 x 40 mm Verarbeitung Pressblank Zubehör Passendes Zubehör bei uns im Shop erhältlich Anwendung Solar. Befestigung Photovoltaik. Statik und Tragfähigkeit der Unterkonstruktion und Daches ist stets individuell zu prüfen.

Endkappe für Solarschienen. Set mit 4 Stück. Verstärkte Ausführung mit langer Profilüberdeckung (26mm). Passend für 40 x 40 Profile. Aus UV beständigem Kunststoff. ------------------------------------------------------------------------------------------------- Farbe Schwarz Lieferumfang: Set 4 Stück Abdeckkappe HINWEIS: ("1" im Auswahlfeld bedeutet ein Set mit 4 Endkappen") Beispiel: Sie benötigen 8 Endkappen: Anzahl "2" im Kauffeld (2 Sets) ------------------------------------------------------------------------------------------------- Besonderheit: Höhere Profilüberdeckung als bei vielen anderen Abdeckkappen: 26mm Überdeckung. Nützlich bei schwarzen Solarmodulen und Verwendung von pressblanken (silberfarbenen) Aluprofilen, um möglichst viel vom Profil im sichtbaren Bereich verdecken zu können. Elastischer Werkstoff. Daher strammer Sitz ohne Brechen der Kappen. Endkappen können recht gut gekürzt werden, ohne dass der Kunststoff bricht. Anwendung: Durch Endkappen auf den PV Schienen vermeiden Sie störende Windgeräusche (Pfeifen) und schützen zudem das Hohlprofil vor eindringenden Schmutz und Wasser. Außerdem bilden sie einen formschönen Abschluss der Aluprofile. Passend für 40 x 40 mm Profile. Farbe schwarz.

Endkappe für Solarschienen. Set mit 4 Stück. Passend für 40 x 40 Profile.Aus UV beständigem PA Kunststoff. -------------------------------------------------------------------------------------------------Farbe wählbar: Grau (RAL 7035) oder Schwarz Lieferumfang: 4 Stück Abdeckkappe------------------------------------------------------------------------------------------------- Anwendung: Durch Endkappen auf den PV Schienen vermeiden Sie störende Windgeräusche (Pfeifen) und schützen zudem das Hohlprofil vor eindringenden Schmutz und Wasser. Die Abdeckkappen sind aus solidem Kunststoff und werden aufgesteckt. Für einen noch sicheren Halt kann zusätzlich geklebt werden. Passend für 40 x 40 mm Profile. Farbe wählbar Lichtgrau (RAL 7035) oder schwarz.

Unsere Empfehlung für unser 40x40mm Standard Aluprofil (Nut Oben/unten): H-Einschubverbinder mit 4x Bohrschraube   Lieferumfang: 1 x H-Profilverbinder. Alu. Länge: 200mm. 4x selbst schneidende Bohrschraube für Aluminium zur Verankerung des seitlichen Flansches (ohne vorzubohren) Besonderheiten: Passprofil in stabiler Ausführung Einschubverbinder: Dadurch kein Verdecken des Nutenkanals wie bei außen montierten Verbindern Gute statische Eigenschaften durch Passform und zusätzlichen Bohrschrauben   Für zusätzlichen Halt sorgen die 4 mitgelieferten Bohrschrauben. Diese können ohne Vorbohren in den seitlichen Steg des Aluprofils gebohrt werden. Dieser H-Profilverbinder ist passend für unsere Standard 40x40mm Aluprofile mit Nutenkanal oben / unten.

Schienenverbinder Einschub Zur Verbindung von Photovoltaik Aluprofilen. Schnell & unkompliziert.     Anwendung:   Verbindung als Verlängerung von Solar Aluprofilen.   Schnell & unkompliziert. Verbinder einfach bis zum mittingen Anschlag in das Aluprofil einschieben, im Anschluss das zweite Profil einschieben. Wir empfehlen den Verbinder mit beiliegenden Bohrschrauben (2 Stck liegen bei) in der Position zu fixieren. Die Bohrschrauben können ohne vorbohren in das Profil mit einem Akkuschrauben eingeschraubt werden.   Verwendbar für 40 x 40 mm Aluprofile die einen Kanal mit den Abmessungen wie im Bild beschrieben besitzen.       Spezifikation Schienenverbinder Einschib  Anwendung Verlängerung / Verbindung von Solarschienen    Lieferumfang 1 Stück Länge 200 mm Querschnitt 36.5 x 6.3 mm Material   Aluminium F25 T6 Geeignet für: 40 x 40 mm Aluprofil. Abmessung innerer Kanal wir auf dem Bild angegeben

Sonderlänge 585 cm Aluprofil (nur für Selbstabholung in Hannover)   Länge optimiert für die aktuelle Modulgeneration von 113 cm (z.B. Trina Vertex). Passend für 5 Module Hochkant nebeneinander Unser Standardprofil mit 40x40mm Querschnitt Stabil - Wirtschaftlich - Perfekt für Solarinstallationen   Für Aufnahme oben Nutenstein (Obernut) und unten M10 DIN 933 Sechskantschraube (Unternut)   +++ Nur für Selbstabholung bei uns in Hannover. Versand nur bei Kauf von Gesamtanagen Bausätzen +++ LIEFERUMFANG: 40x40mm Aluprofil. Länge 585 cm. Auf Wunsch teilen wir die Schiene für Sie (max 2 Schnitte) Hinweis: Dachhaken, Stockschrauben nicht Bestandteil dieses Angebot. Jedoch bei uns im Shop erhältlich.   Anwendung: Befestigung Ihrer Photovoltaikmodule Solarprofil 40 x 40mm aus hochwertigem 6060 Aluminium. Obernut 8 mm für Nutenstein. Passende Klemmen bei uns im Shop erhältlich. (mit Nutenstein oder Klickklemme) Unternut: Zur Aufnahme M10 Sechskantschraube (DIN 933). Kompatibel mit unseren Variodachhaken und unseren M10 / M12 Stockschrauben mit Adapterblech für M10 Sechskantschraube. Für den Außenbereich geeignet. Passende Modulklemmen, Vario Dachhaken, Stockschrauben mit Adapterblech finden Sie bei uns im Shop. Gesamtstatik sowie Festigkeit des Untergrundes ist stets bauseits zu prüfen. Gerne sind wir Ihnen bei der Auslegung behilflich. Sprechen Sie uns an. Spezifikation Aluprofil Material: Aluminium 6060 Länge des Profils: 585 cm Unternut: Zur Aufnahme M10 Sechskantschraube nach DIN 933 Obernut: Zur Aufnahme 8er Nutenstein Nicht Bestandteil: Dachhaken, Schrauben. Dieses Zubehör finden Sie jedoch bei uns im Shop. Querschnitt 40 x 40 mm Verarbeitung Pressblank Zubehör Passendes Zubehör bei uns im Shop erhältlich Anwendung Solar. Befestigung Photovoltaik. Statik und Tragfähigkeit der Unterkonstruktion und Daches ist stets individuell zu prüfen.

Sonderlängen Aluprofile 600 cm SCHWARZ ELOXIERT (20 my) Aluprofil für Montage von Photovoltaikmodulen Unser Standardprofil mit 40x40mm Querschnitt Stabil - Wirtschaftlich - Perfekt für Solarinstallationen NEU: Länge angepasst an die aktuellen Modulbreiten von 113 cm. Passend für 5 Module Hochkant. Für Aufnahme oben Nutenstein (Obernut) und unten M10 DIN 933 Sechskantschraube (Unternut) +++ ACHTUNG NUR FÜR SELBSTABHOLER: Versand im Rahmen von ganzen Bausätzen möglich oder mittig geteilt (Versandkosten mittig geteilt: 49,90 EUR - bitte Angebot bei uns anfragen)   Praxistip: Wir empfehlen für die Anbindung untereinander unsere statisch tragenden Profilverbinder Art. 1913 oder unser H-Profilverbinder.   LIEFERUMFANG: 40x40mm Aluprofil. Schwarz eloxiert. Hochwertige Eloxierung mit 20 my (handelsüblich für Solarprofile sind meist nur 10my Schichtdicke was zu einem schnelleren Verblassen führt). Schnittlänge 600 cm Hinweis: Dachhaken, Stockschrauben nicht Bestandteil dieses Angebot. Ohne Profilverbinder. Diese sind bei uns im Shop erhältlich und gesondert zu erwerben (z.B. H-Verbinder).   Anwendung: Befestigung Ihrer Photovoltaikmodule Solarprofil 40 x 40mm aus hochwertigem 6060 Aluminium. Obernut 8 mm für Nutenstein. Passende Klemmen bei uns im Shop erhältlich. (mit Nutenstein oder Klickklemme) Unternut: Zur Aufnahme M10 Sechskantschraube (DIN 933). Kompatibel mit unseren Variodachhaken und unseren M10 / M12 Stockschrauben mit Adapterblech für M10 Sechskantschraube. Für den Außenbereich geeignet. Passende Modulklemmen, Vario Dachhaken, Stockschrauben mit Adapterblech finden Sie bei uns im Shop.   Spezifikation Aluprofil Material: Aluminium 6060 Länge der Profile: 600cm Unternut: Zur Aufnahme M10 Sechskantschraube nach DIN 933 oder Hammerkopfschraube Spezial Obernut: Zur Aufnahme 8er Nutenstein Nicht Bestandteil: Dachhaken, Schrauben, Profilverbinder. Dieses Zubehör finden Sie jedoch bei uns im Shop. Querschnitt 40 x 40 mm Verarbeitung Pressblank Zubehör Passendes Zubehör bei uns im Shop erhältlich Anwendung Solar. Befestigung Photovoltaik. Statik und Tragfähigkeit der Unterkonstruktion und Daches ist stets individuell zu prüfen.

  Photovoltaik Befestigungsset Endklemme für Solarmodule Rahmenhöhe wählbar: 30mm, 32mm, 35mm, 40mm - S C H W A R Z E L O X I E R T - Bestehend aus: 1 x Aluminium Endklemme, schwarz eloxiert (Klemmlänge: 70mm) 1 x Edelstahl A2 Zylinderschraube mit Innensechskant. Länge passend zur Modulrahmenhöhe (Länge Schraube: Modulrahmenhöhe + 5mm) 1 x Unterlegscheibe (falls benötigt, abhängig von Rahmenhöhe) 1 x Nutenstein einschwenkbar aus Aluminium   Es ergibt sich ein Modulabstand von 20mm. Besonderheiten: Unsere Klemmen erfüllen die Vorgabe für Trina Vertex S+ Module. Trina schreibt für Modulklemmen u.a. eine minimale Klemmlänge von 50mm vor (unsere Klemmen sind 70mm lang) und eine Materialstärke von 4mm am Obersteg. Mehr zu Montagevorschriften von Trina Vertex S Modulen finden Sie in unserem FAQ. Wanddicke im Klemmbereiche verstärkt für hohe Steifigkeit. Verhindert ein Aufbiegen der Klemme unter Last. Kerbsteg sorgt für besonders festen Sitz. Details sind auch in der Bebilderung zu sehen. Klemme komplett schwarz eloxiert. Inklusive der Schnittkanten. Bei vielen Klemmen auf dem Markt sind die Schnittkanten nicht eloxiert, was optisch störend ist Sehr stabile Ausführung - Hohe Wandstärke. Kein nachgeben oder brechen der Klemme beim Anziehen der Innensechskantschraube Im Werk eloxiert. 20 my Schichtdicke. Billige Importklemmen sind lediglich mit 10my oder weniger eloxiert. Auch wenn anfangs die Klemmen mit dünner Beschichtung identisch aussehen, verlieren diese bereits nach wenigen Jahren Ihre schwarze Farbe.  Set inklusive Nutenstein und Edelstahl Innensechskantschraube. Nutenstein mit Edelstahl Federkugel für sicheren Sitz Material Aluminium. Für den Ausseneinsatz. Besonders lange Klemmlänge: 70 mm. Für sicheren Halt der Solarmodule. Erdung durch Kerbsteg auf der Klemmbacke: Dieser durchbricht beim Anziehen die Eloxialschicht des Solarmodulrahmens und erdet den Rahmen Komfortable Montage: Der Nutenstein kann von oben in eine 8er Nut eingeklickt werden und sich zusätzlich seitlich verschieben um die Klemmenposition auszurichten. Achten Sie darauf, dass Ihre Profile mit dem Nutenstein kompatibel sind. Anwendung: Zur Befestigung von gerahmten Photovoltaikmodulen. Rahmenhöhe wählbar.  Sie erhalten ein komplettes Befestigungsset. Inklusive Innensechskantschraube und Nutenstein. Der Nutenstein ist kompatibel mit unseren 40x40mm Aluprofilen. Diese sind oben mit einer 8er Nut für die Aufnahmen des Nutenstein versehen. Der Nutenstein lässt sich von oben in die Nut einklicken. Im Anschluss kann der Nutenstein noch seitlich verschoben in der Nut verschoben werden.

  Photovoltaik Befestigungsset Mittelklemme für Solarmodule Rahmenhöhe wählbar: 30mm, 32mm, 35mm, 40mm, 45mm, 50mm - S C H W A R Z E L O X I E R T - Bestehend aus: 1 x Aluminium Mittelklemme, schwarz eloxiert (Klemmlänge: 70mm) 1 x Edelstahl A2 Zylinderschraube mit Innensechskant. Länge passend zur Modulrahmenhöhe (Länge Schraube: Modulrahmenhöhe + 5mm) 1 x Unterlegscheibe (wird nur für bestimmte Rahmenhöhen benötigt. Siehe Tabelle unten) 1 x Nutenstein einschwenkbar aus Aluminium   Es ergibt sich ein Modulabstand von 20mm.   Besonderheiten: Unsere Klemmen erfüllen die Vorgabe für Trina Vertex S+ Module. Trina schreibt für Modulklemmen u.a. eine minimale Klemmlänge von 50mm vor (unsere Klemmen sind 70mm lang) und eine Materialstärke von 4mm am Obersteg. Mehr zu Montagevorschriften von Trina Vertex S Modulen finden Sie in unserem FAQ. Wanddicke im Klemmbereiche verstärkt für hohe Steifigkeit. Verhindert ein Aufbiegen der Klemme unter Last. Kerbsteg sorgt für besonders festen Sitz. Details sind auch in der Bebilderung zu sehen. Klemme komplett schwarz eloxiert. Inklusive der Schnittkanten. Bei vielen Klemmen auf dem Markt sind die Schnittkanten nicht eloxiert, was optisch störend ist Sehr stabile Ausführung - Hohe Wandstärke. Kein nachgeben oder brechen der Klemme beim Anziehen der Innensechskantschraube Im Werk eloxiert. 20 my Schichtdicke. Billige Importklemmen sind lediglich mit 10my oder weniger eloxiert. Auch wenn anfangs die Klemmen mit dünner Beschichtung identisch aussehen, verlieren diese bereits nach wenigen Jahren Ihre schwarze Farbe.  Set inklusive Nutenstein und Edelstahl Innensechskantschraube. Nutenstein mit Edelstahl Federkugel für sicheren Sitz Material Aluminium. Für den Ausseneinsatz. Besonders lange Klemmlänge: 70 mm. Für sicheren Halt der Solarmodule. Erdung durch Kerbsteg auf der Klemmbacke: Dieser durchbricht beim Anziehen die Eloxialschicht des Solarmodulrahmens und erdet den Rahmen Komfortable Montage: Der Nutenstein kann von oben in eine 8er Nut eingeklickt werden und sich zusätzlich seitlich verschieben um die Klemmenposition auszurichten. Achten Sie darauf, dass Ihre Profile mit dem Nutenstein kompatibel sind. Anwendung: Zur Befestigung von gerahmten Photovoltaikmodulen. Rahmenhöhe wählbar.  Sie erhalten ein komplettes Befestigungsset. Inklusive Innensechskantschraube und Nutenstein. Der Nutenstein ist kompatibel mit unseren 40x40mm Aluprofilen. Diese sind oben mit einer 8er Nut für die Aufnahmen des Nutenstein versehen. Der Nutenstein lässt sich von oben in die Nut einklicken. Im Anschluss kann der Nutenstein noch seitlich verschoben in der Nut verschoben werden.  Für die Montage der Photovoltaikmodule ergibt sich bei diesen Klemmen ein Spaltmass zwischen den Modulen von 20mm. Benötigte Gesamtlänge Ihres Aluprofils ist also Anzahl der Modulbreite + 20mm je Klemme.   Hinweis zu den Unterlegscheiben: Diese dienen rein als Distanzstück und werden nur für die Rahmenhöhen 30mm, 35mm, 40mm, 45mm und 50mm benötigt. Für Zwischen Rahmenhöhen benötigen Sie keine Unterlegscheibe.

40x30x3 mm Schienenverbinder für Aluprofile Durch M10 Schraubverbindung und robuste Ausführung statisch tragend Zusätzlich 4x selbschneidende Bohrschraube für Aluminium. Große Ausführung 6x25mm mit großer Auflagefläche Passend für unsere 40mm Aluprofile mit Nutenkanal unten für Aufnahme M10 Sechskantschraube   Lieferumfang: 1 x Profilverbinder. Alu. 40x30x3mm 2 Paar M10x25 Sechskantschraube & Sperrzahnmutter 4x selbstschneidende Bohrschraube für Aluminium zur Verankerung des seitlichen Flansches (ohne vorzubohren) Besonderheit dieses Profilverbinders ist die stabile Ausführung - 40x30mm mit 3mm Wandstärke - und die feste Verschraubung mit den Aluschienen. Somit wird eine statisch mittragende Verbindung erreicht. Die M10 Schrauben weisen eine sehr hohe Festigkeit auf. Andere Verbindungsarten wie Einschubverbinder sind nicht mittragend, da Einschubverbinder nur lose in das Profil eingeschoben werden. Eine tragende Verbindung zwischen den Profilen ist insbesondere wichtig, wenn eine oder beide Profilstücke lang auskragen, also grossen Abstand zum Dachhaken haben. Bei Verwendung von Einschubverbindern oder ähnlichem können die Profile bei Schneelast dann einknicken. Bei diesen Verbindern wird jedoch eine feste Verbindung zwischen beiden Profilen hergestellt die statisch mitträgt. Für zusätzlichen Halt sorgen die 4 mitgelieferten Bohrschrauben. Große Ausführung 6x25mm mit großer Auflagefläche. Diese werden in den seitlichen Schenkel geschraubt. Die Schrauben sind selbstschneidend und ein vorbohren entfällt somit. Damit erhalten Sie auch in Querrichtung eine sehr gute Abstützung. Dieses empfiehlt sich besonders für steilere Dachneigungen oder das Arbeiten mit langem Kragarm. Anwendung: Zur Verbindung von Photovoltaik Aluprofilen. Passend für Profile mit 40mm Querschnitt und mit Unternut zur Aufnahme einer M10 Schraube (DIN 933) Inklusive 2 Paar M10x25mm Schraube (DIN 933) und M10 Flanschmutter (DIN 6923) und 4x Bohrschraube. Profilverbinder aus Aluminium. Schrauben und Muttern aus rostfreiem Edelstahl. Die Statik ist stets bauseits zu prüfen.

Sonderlänge 2x 360 cm Aluprofil (720cm Gesamtlänge) SCHWARZ ELOXIERT Passend für die Installation von 3 Solarmodulen mit der Standardbreite von ca. 113cm hochkant nebeneinander. Kombinierbar mit unseren 585cm Aluprofil schwarz eloxiert. Aluprofil für Montage von Photovoltaikmodulen mit einem Standardquerschnitt von 40x40mm. Stabil - Wirtschaftlich - Perfekt für Solarinstallationen Produktdetails Für Aufnahme oben Nutenstein (Obernut) und unten M10 DIN 933 Sechskantschraube (Unternut). Lieferumfang 40x40mm Aluprofil, Länge 2x 360 cm, SCHWARZ ELOXIERT. Auf Wunsch teilen wir die Schiene für Sie (max. 1 Schnitt). Hinweis: Profilverbinder, Dachhaken, Stockschrauben nicht Bestandteil dieses Angebots. Jedoch bei uns im Shop erhältlich. Anwendung Befestigung Ihrer Photovoltaikmodule: Solarprofil 40 x 40mm aus hochwertigem 6060 Aluminium. Schwarz eloxiert für besonders ansprechendes Aussehen und Langlebigkeit. 20 my Eloxialstärke, was über den üblichen Standard hinausgeht. Standardprofile sind meist nur mit 10 my beschichtet, was zu einem vorzeitigem Verblassen der schwarzen Eloxialschicht führen kann Hergestellt in der EU Obernut 8 mm für Nutenstein. Passende Klemmen bei uns im Shop erhältlich (mit Nutenstein oder Klickklemme). Unternut zur Aufnahme M10 Sechskantschraube (DIN 933), kompatibel mit unseren Variodachhaken und M10 / M12 Stockschrauben mit Adapterblech. Für den Außenbereich geeignet. Passende Modulklemmen, Vario Dachhaken, Stockschrauben mit Adapterblech finden Sie bei uns im Shop. Gesamtstatik sowie Festigkeit des Untergrundes ist stets bauseits zu prüfen. Gerne sind wir Ihnen bei der Auslegung behilflich. Sprechen Sie uns an. Spezifikation Aluprofil Material: Aluminium 6060. Länge des Profils: 2x 360 cm (Hinweis: Profilverbinder bei Bedarf gesondert zu erwerben) Unternut zur Aufnahme M10 Sechskantschraube nach DIN 933. Obernut zur Aufnahme 8er Nutenstein. Nicht Bestandteil: Dachhaken, Schrauben. Dieses Zubehör finden Sie jedoch bei uns im Shop. Querschnitt 40 x 40 mm. Anwendung: Solar, Befestigung Photovoltaik. Statik und Tragfähigkeit der Unterkonstruktion und des Daches ist stets individuell zu prüfen.

DACHHAKEN VARIO - mehrfach verstellbar. Komplett aus 1.4301 Edelstahl (Haken / Grundplatte / Schrauben). Vormontiert: Inklusive Edelstahl Schrauben & Muttern Option: Mit Tellerkopfschrauben (Edelstahl A2) und M10 Schraube & Sperrzahnmutter (Edelstahl A2) zur Befestigung auf Sparren und Anbindung an Aluprofil Zur Montage von Photovoltaikmodulen auf Dächer mit Dachstein, Ziegel oder Pfannen   Lieferumfang:   Ausführung Art. 1435-1: 1 x Dachhaken Edelstahl (vormontiert). Zzgl. M10 Schraube & M10 Mutter Edelstahl zur Anbindung des Dachhaken an die Unternut unseres 40x40mm Aluprofils    Ausführung Art. 1435-2: 1 x Dachhaken Edelstahl (vormontiert). Zzgl. 2x Tellerkopfschraube (Holzbauschraube) 8x100.A2 Edelstahl mit bauaufsichtlicher Zulassung (ETA) . Länge 100mm. Torxantrieb.   Ausführung Art. 1415-3: 1 x Dachhaken Edelstahl (vormontiert). Zzgl. 2x Tellerkopfschraube (Holzbauschraube) 8x100. A2 Edelstahl (ETA Zulassung) + 1 Set M10 Schraube / Mutter Edelstahl Was zeichnet den Dachhaken aus? Komfortable Montage. Variabel einsetzbar durch Verstellwege am Steg sowie am Oberteil Horizontal verstellbar (links, Mitte, rechts) durch 3x Schraubaufnahme in der Grundplatte. Somit können Sie den Haken komfortabel auf das "Wellental" der Dachpfanne ausrichten. Vertikale Verstellwege ermöglichen einen einfachen Ausgleich von Unebenheiten auf dem Dach Haken komplett aus hochwertigem 1.4301 Edelstahl (Haken, Grundplatte, Schrauben). Ein austenitischer Edelstahl der sich durch sehr gute Korrosionsbeständigkeit auszeichnet (Korrosion Widerstandsklasse II). Was unterscheidet Edelstahl Güteklasse 1.4301 und 1.4016? 1.4301 ist ein austenitischer Edelstahl mit gutem Korrosionswiderstand (Klasse II). Diese Sorte sollte für den Aussenbereich immer in korrosionsgefährdeter Umgebung eingesetzt werden wie Küstengebiete, Industriegebiete oder Nahe stark befahrener Strassen. Da eine Solaranlage für 20 Jahre und mehr ausgelegt wird, ist grundsätzlich der Haken aus 1.4301 zu empfehlen. Günstige Edelstahlsorten erkennt man daran, dass der Stahl recht stark magnetisch ist. Anwendung: Zur Befestigung von PV Modulen auf Dächern mit Ziegel, Pfannen, Dachsteinen. Durch die 9 versetzten Rundlöcher auf der Grundplatte ist sichergestellt, dass stets ein passendes Bohrloch für die Befestigung am Dachsparren vorhanden ist. Der Dachhaken muss als nicht zwangsläufig mittig auf dem Sparren befestigt werden. Eine versetzte Montage ist ebenso möglich. Es werden 2 Stück Holzbauschrauben je Dachhaken zur Befestigung empfohlen. Diese können Sie optional hier im Angebot dazukaufen. Das Langloch des Dachhaken an dem oberen Verstellstück hat eine Abmessung von 35 x 11mm und dient der Anbindung an das Aluprofil mittels einer M10 Schraube. Passende Aluschienen erhalten Sie bei uns im Shop. Dieses und weiteres Montagematerial wie fertige Klemmsets, Aluprofile und vieles weiteres erhalten Sie ebenfalls bei uns.
