Solar Profilverbinder 2x M10 Schraube & 4x Bohrschraube statisch tragend Solarschiene
1,85 €*
40x30x3 mm Schienenverbinder für Aluprofile
Durch M10 Schraubverbindung und robuste Ausführung statisch tragend
Zusätzlich 4x selbschneidende Bohrschraube für Aluminium. Große Ausführung 6x25mm mit großer Auflagefläche
Passend für unsere 40mm Aluprofile mit Nutenkanal unten für Aufnahme M10 Sechskantschraube

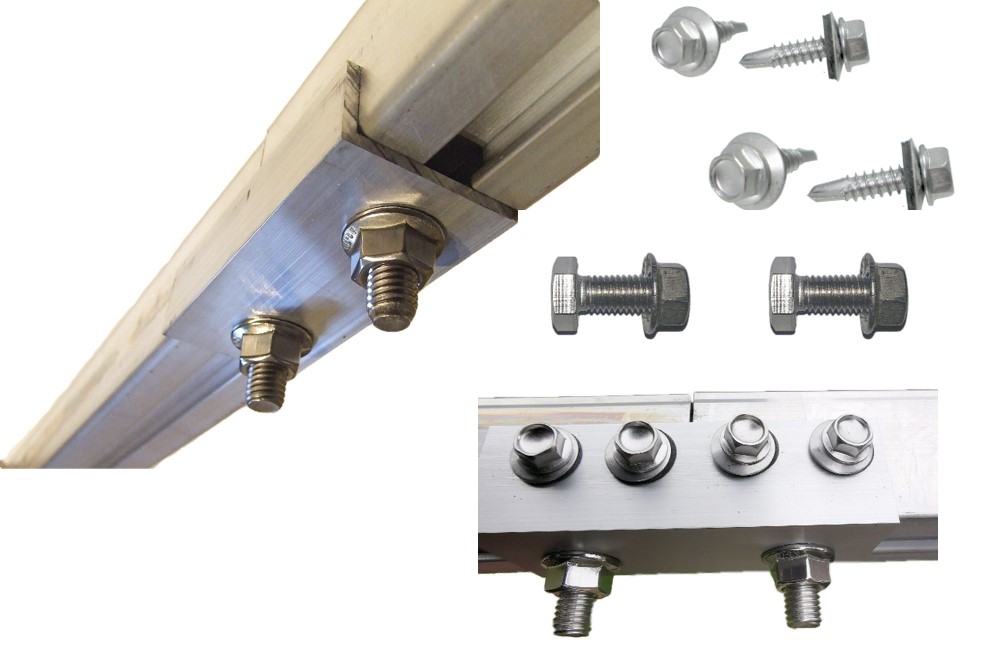

Lieferumfang:
- 1 x Profilverbinder. Alu. 40x30x3mm
- 2 Paar M10x25 Sechskantschraube & Sperrzahnmutter
- 4x selbstschneidende Bohrschraube für Aluminium zur Verankerung des seitlichen Flansches (ohne vorzubohren)

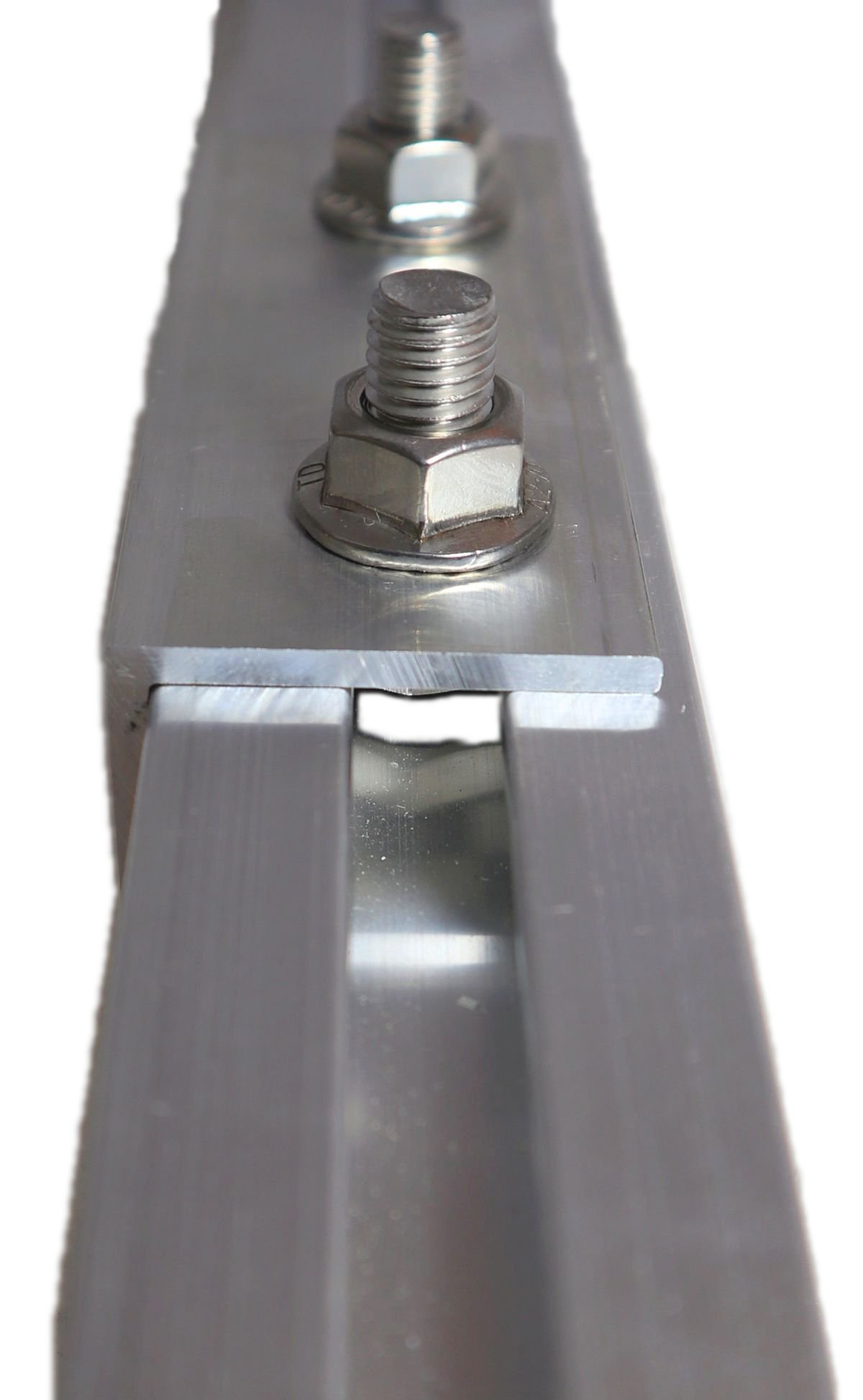

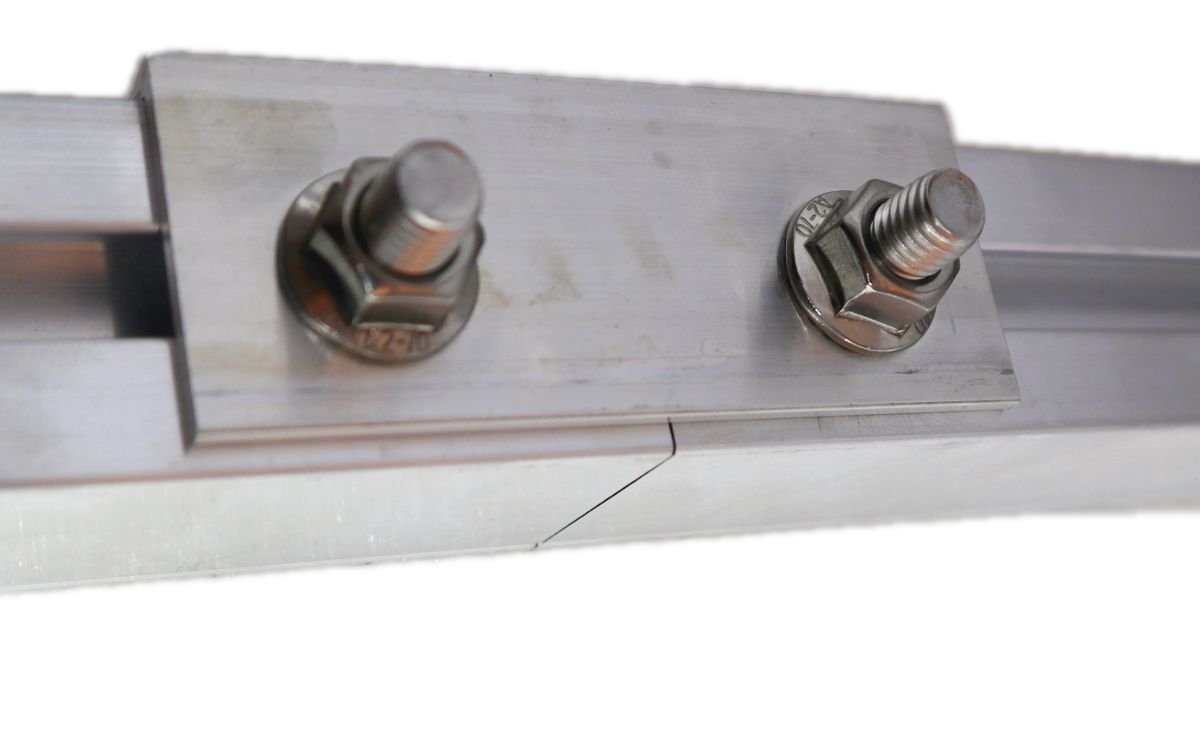

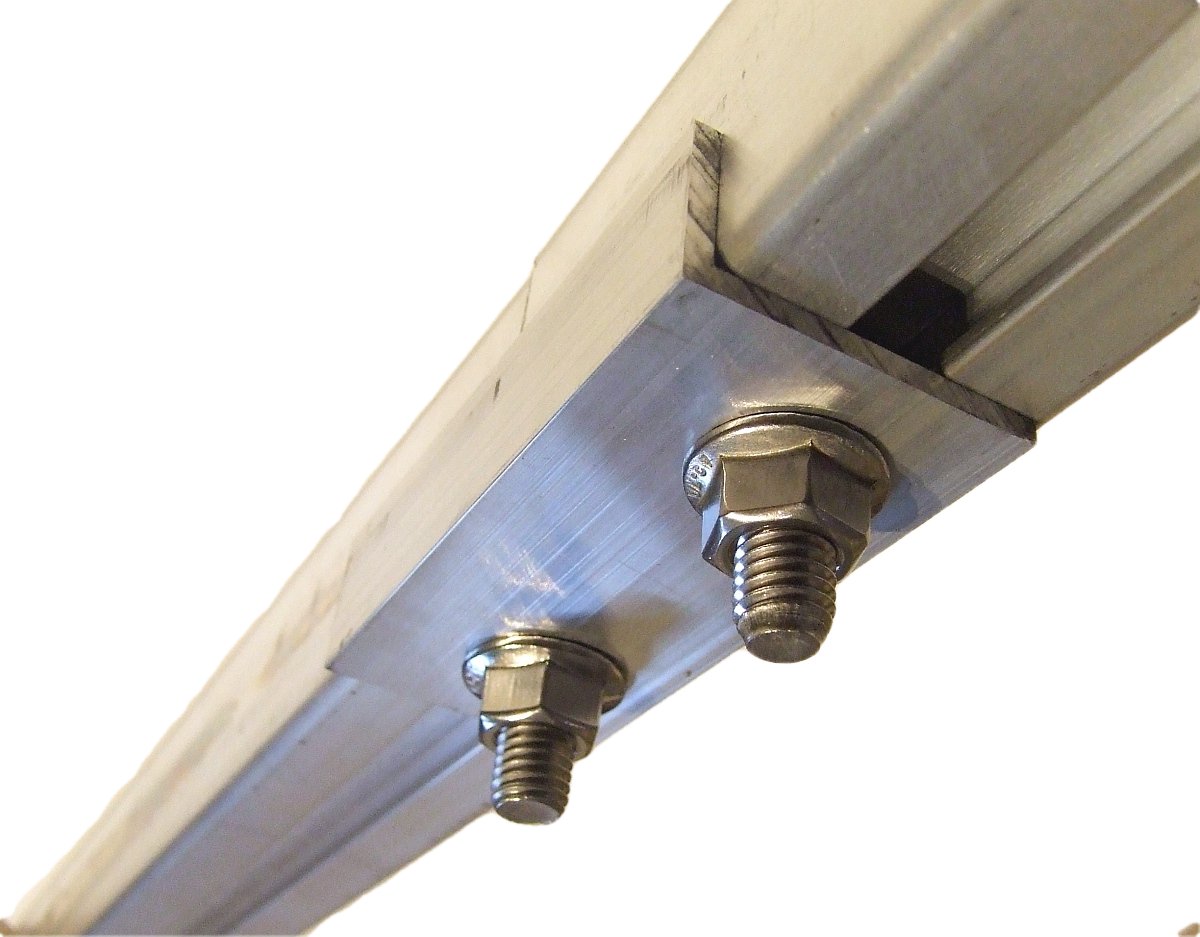

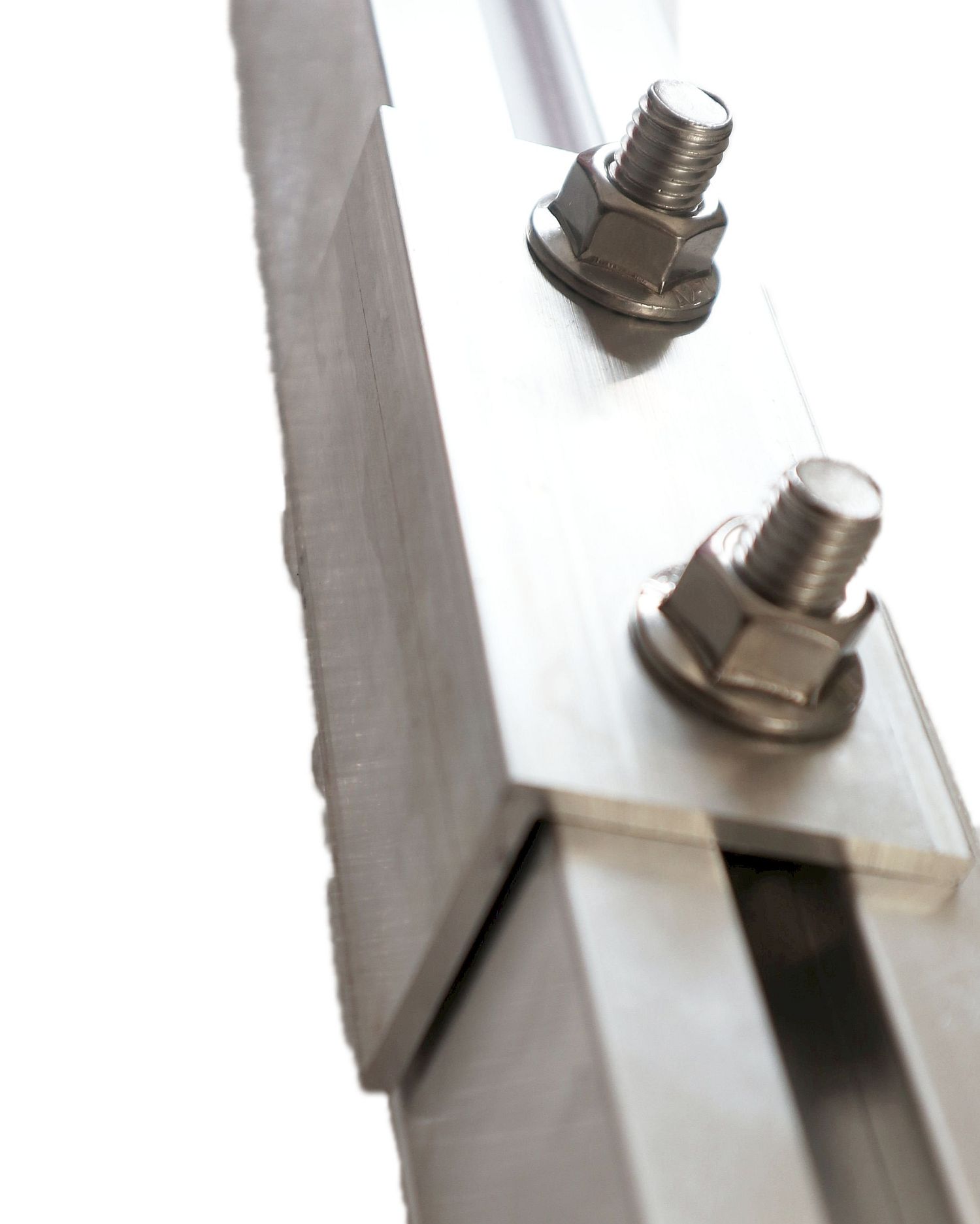

Besonderheit dieses Profilverbinders ist die stabile Ausführung - 40x30mm mit 3mm Wandstärke - und die feste Verschraubung mit den Aluschienen.
Somit wird eine statisch mittragende Verbindung erreicht. Die M10 Schrauben weisen eine sehr hohe Festigkeit auf. Andere Verbindungsarten wie Einschubverbinder sind nicht mittragend, da Einschubverbinder nur lose in das Profil eingeschoben werden.
Eine tragende Verbindung zwischen den Profilen ist insbesondere wichtig, wenn eine oder beide Profilstücke lang auskragen, also grossen Abstand zum Dachhaken haben.
Bei Verwendung von Einschubverbindern oder ähnlichem können die Profile bei Schneelast dann einknicken. Bei diesen Verbindern wird jedoch eine feste Verbindung zwischen beiden Profilen hergestellt die statisch mitträgt.

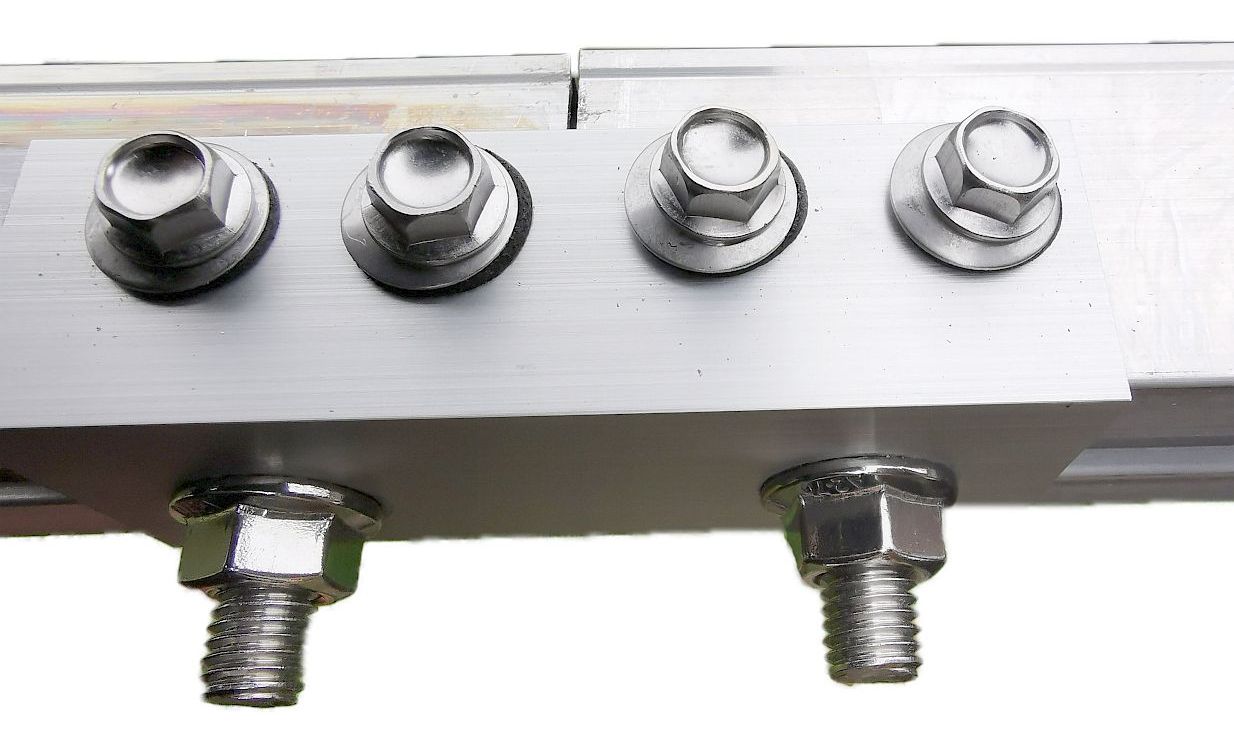

Für zusätzlichen Halt sorgen die 4 mitgelieferten Bohrschrauben. Große Ausführung 6x25mm mit großer Auflagefläche. Diese werden in den seitlichen Schenkel geschraubt. Die Schrauben sind selbstschneidend und ein vorbohren entfällt somit. Damit erhalten Sie auch in Querrichtung eine sehr gute Abstützung. Dieses empfiehlt sich besonders für steilere Dachneigungen oder das Arbeiten mit langem Kragarm.
Anwendung:
Zur Verbindung von Photovoltaik Aluprofilen. Passend für Profile mit 40mm Querschnitt und mit Unternut zur Aufnahme einer M10 Schraube (DIN 933) Inklusive 2 Paar M10x25mm Schraube (DIN 933) und M10 Flanschmutter (DIN 6923) und 4x Bohrschraube. Profilverbinder aus Aluminium. Schrauben und Muttern aus rostfreiem Edelstahl. Die Statik ist stets bauseits zu prüfen.
