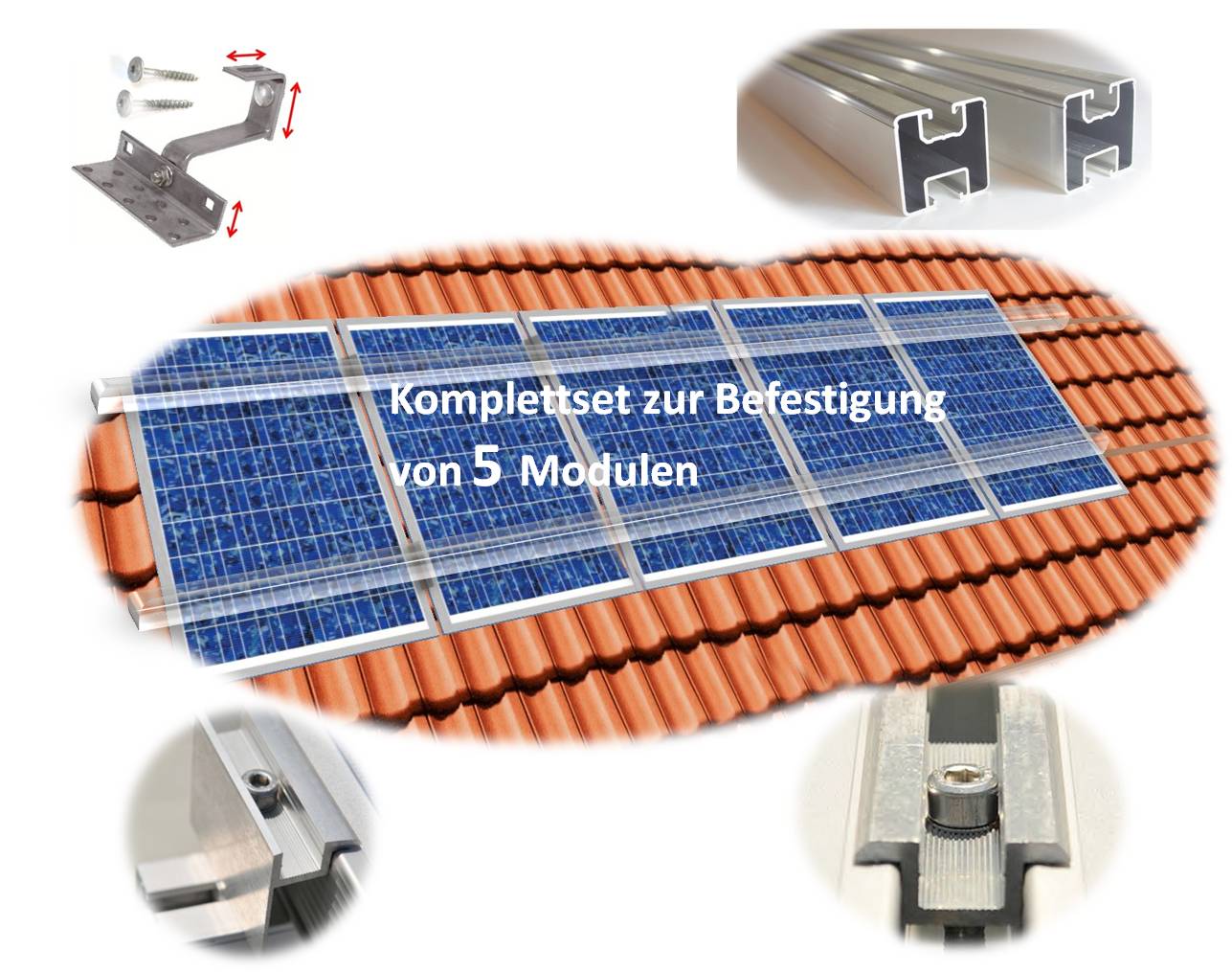

PV Befestigungskit 5 Module (max 118cm je Modul) Dachhaken Aluprofil Solar

145,00 €*

GLS-Langgut Preis basiert auf 0% MwSt gem. §12 Abs. 3 UmStG für berechtigten Käuferkreis. Gewerbekunden zzgl. 19%.
Für Modulanzahl
Produktnummer: 2701-5
Produktinformationen "PV Befestigungskit 5 Module (max 118cm je Modul) Dachhaken Aluprofil Solar"
Montagegestell für PV Module. Komplett Befestigungsset für Schrägdach mit Ziegel, Pfanneneindeckung.
Mit Vario Dachhaken, Aluprofilen, Modulklemmen, Befestigungsclips, Profilverbinder. Edelstahl / Alu, Endkappen.

Wählbar für 1 - 6 Module (Set 1 - Set 6)

Rahmenhöhe wählbar: 30mm, 32mm, 35mm, 38mm, 40mm, 45mm, 50mm

NEU: Angepasst auf die aktuelle Modulbreite ab 113cm. Abhängig vom Set können Module ab 115cm bis zu 120cm Breite je Modul montiert werden (bitte Text unten im Lieferumfang beachten für Modulbreite).

Bitte geben Sie im Kommentarfeld des Warenkorbs die gewünschte Rahmenhöhe an. Verfügbar in 30mm, 32mm, 35mm, 38mm, 40mm

Hinweis:
Die Anzahl der Dachhaken ist auf Sparrenabstand von 1m ausgelegt. Es sollte stets jeder Sparren mit einem Dachhaken belegt werden. Ist Ihr Sparrenabstand enger, können Sie unsere Vario Dachhaken gesondert hinzukaufen - auch mit der M10 Anbindung an das Profil und Holzschrauben.
Artikel Nummer #1415.  Sie möchten weitere Einzelteile zu dem Set hinzufügen wie z.B. Profilverbinder, Endkappen oder sonstiges Reservematerial ? Eine Übersicht mit Artikelnummern finden Sie in der Infothek in der Rubrik Basiskomponenten


Unsere beliebtesten Montagekomponenten in einem Komplettset vereint.

Highlights:
  • Zuverlässig & bewährt:
    Das System hat sich bereits seit über 10 Jahren auf dem Markt durch nahezu unzählige Installationen in allen Grössenklassen bewährt.


  • Edelstahl Vario Premium Dachhaken:
    2fach in der Höhe verstellbar: Alle Teile aus 1.4301 Edelstahl. Die Edelstahlsorte der Güteklasse 1.4301 weist im Vergleich zu billigen Edelstahlsorten wie 1.4016 eine deutlich höhere Korrosionsbeständigkeit auf. Durch die Verstellmöglichkeiten gleichen Sie unkompliziert Unebeneinheiten am Dach aus und die Dachhaken sind flexibel für verschiedene Lattungshöhen einsetzbar ohne aufwändiges unterfüttern des Fusses. Ausserdem horizontal über Langloch verstellbar um den Dachhakenfuß stets auf er Mitte des Sparren montieren zu können.


  • Stabile 40 x 40 Aluprofile:
    Sie erhalten in diesem Set unseren robusten 40 x 40 mm Profile aus hochwertigem Aluminium.


  • Mittel- und Endklemmen mit 70 mm Klemmlänge:
    Die extra lange Klemmung von 70mm gewährleistet einen sicheren Halt Ihrer Module. Inklusive sind Edelstahl Innensechskantschrauben und Nutensteine.


  • Statisch tragende Profilverbinder:
    Für eine sichere statische Verbindung der Schienen untereinander erhalten Sie unsere verschraubbaren, tragenden Profilverbinder. Diese werden mittels massiven M10 Schrauben an den unteren Nutenkanal angeschraubt. Zusätzlich je Profilverbinder noch 4 selbstbohrende spezial Alubohrschrauben in großer Ausführung (6x25 mm mit breiter Auflage). Damit verschrauben Sie die seitlichen Schenkel des Verbinders ohne vorzubohren. Es werden sowohl Vertikal- als auch Querkräfte aufgenommen.


  • UV stabilisierte Kabelbinder 4,8 x 300mm:
    Uv stabilisierte Kabelbinder für lange Haltbarkeit


  • Tellerkopfschrauben mit 100mm Länge
    Sicherer Halt durch 8x100mm lange Tellerkopfschrauben. Je Dachhaken 2 Stück + zusätzliche Reserveschrauben
Flexibilität:
Alle Komponenten aus dem Set sind bei uns auch einzeln zu erhalten. Sollten Sie zusätzliche Komponenten wie Dachhaken oder Klemmen benötigen, erhalten Sie diese bei uns im Shop stückgenau. Damit lässt sich das Set unkompliziert individuell an Ihre örtlichen Gegebenheiten anpassen.

Anwendung:
Das Set eignet sich für die Befestigung von Photovoltaikmodulen, hochkant mit einer max. Breite von ab 104 cm bis 118 cm (abhängig vom Set, siehe Text unten) auf Schrägdach eingedeckt mit Standardziegeln oder Pfannen. Die Anzahl der Dachhaken ist für einen Sparrenabstand von 1m bemessen. Sollten Sie einen engeres Sparrenraster haben, benötigen Sie zusätzliche Dachhaken. Es sollte grundsätzlich jeder Sparren mit einem Dachhaken versehen werden und keine Sparren ausgelassen werden.

Die Gesamtstatik ist stets bauseits zu prüfen. Bei höheren Schneelasten (z.B. Schneelastzone 3 oder höher) oder sehr hohen Windlasten (z.B. Küste) sind in jedem Fall Schwerlastdachhaken zu verwenden. Hierfür sind diese Sets nicht geeignet.

Lieferumfang:

Set 5: Befestigung von 5 Solarmodulen mit max Breite 118 cm je Modul
  • 6 x Aluprofil 40 x 40 mm Querschnitt. Je Profil 1,97m (6 Stück)
  • 14x Edelstahl Dachhaken (Haken / Winkel aus 1.4301 Edelstahl). Typ Vario + 12x Edelstahl M10 Schraube & Sperrzahnmutter.
  • 4 x Endklemme. Komplett Set mit Zylinderschraube und Nutenstein. Passend zu Ihrer gewählten Modulrahmenhöhe.
  • 8 x Mittelklemme. Komplett Set mit Zylinderschraube und Nutenstein. Passend zu Ihrer gewählten Modulrahmenhöhe.
  • 4x Profilverbinder mit M10 Anschraubung mit zusätzlich 16x Bohrschraube, große Ausführung (4 Bohrschrauben je Verbinder) zum festen Verschrauben an das Profil für optimale statische Verbindung
  • 32 x Tellerkopfschraube. 8 x 100 mm. A2 Edelstahl.
  • 4x Endkappe
  • 10x Kabelbinder 4,8x300mm.
Art der Bedachung - Installation: Ziegeldach
Montagesets: Für Ziegeldach

0 von 0 Bewertungen

Bewerten Sie dieses Produkt!

Teilen Sie Ihre Erfahrungen mit anderen Kunden.


Montageset-Zubehör

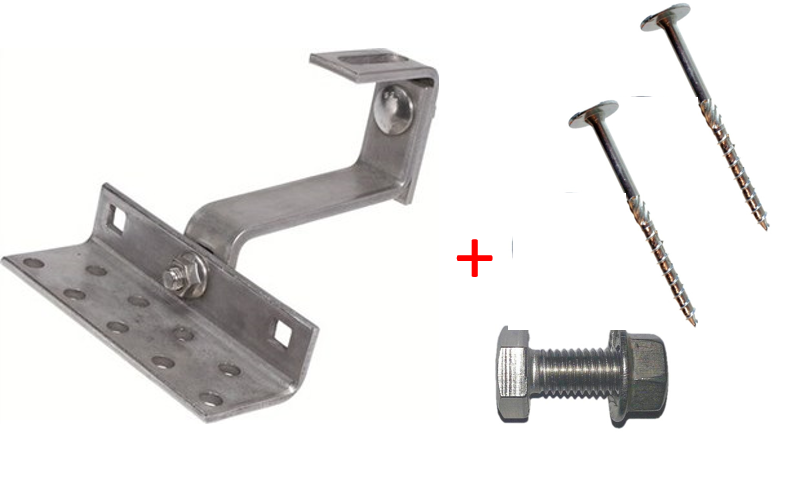

Vario Solar Dachhaken Premium PLUS+ A2 1.4301 Edelstahl 3x einstellbar MIT: M10 Schr/Mutter + 2x TeKo (Edelstahl)
DH MIT:: M10 Schr/Mutter + 2x TeKo
DACHHAKEN VARIO - mehrfach verstellbar. Konplett aus 1.4301 Edelstahl (Haken / Grundplatte / Schrauben). Vormontiert: Inklusive Edelstahl Schrauben & Muttern  Mit Tellerkopfschrauben (Edelstahl A2) und M10 Schraube & Sperrzahnmutter (Edelstahl A2) zur Befestigung auf Sparren und Anbindung an Aluprofil Zur Montage von Photovoltaikmodulen auf Dächer mit Dachstein, Ziegel oder Pfannen   Lieferumfang:   Ausführung Art. 1415-3: 1 x Dachhaken Edelstahl (vormontiert). Zzgl. 2x Tellerkopfschraube (Holzbauschraube) 8x100. A2 Edelstahl (ETA Zulassung) + 1 Set M10 Schraube / Mutter Edelstahl

Varianten ab 4,65 €*
5,40 €*

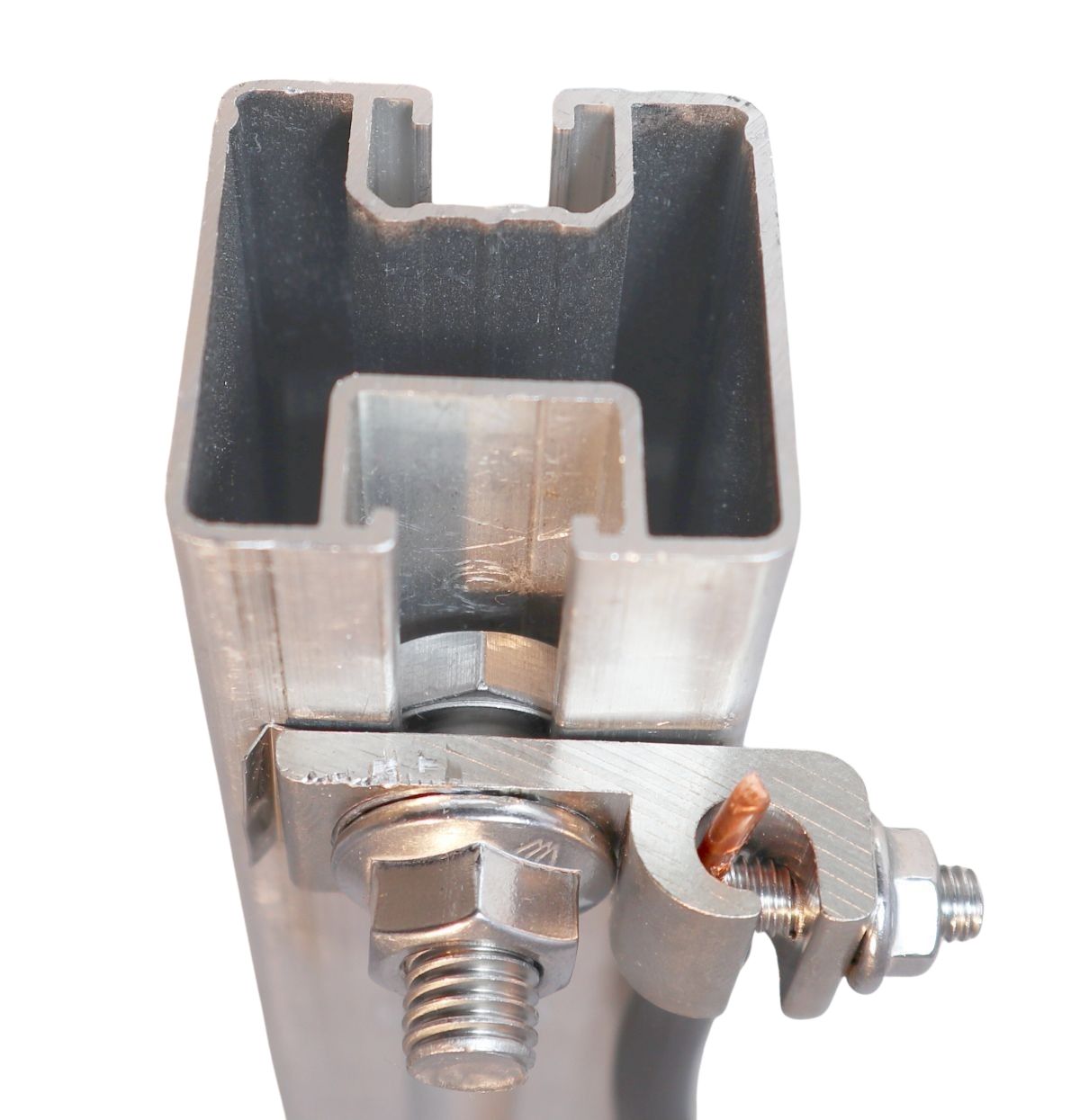

Erdungsklemme KUPFER Leiter Direkt M10 Potenzialausgleich Solar Gestell
