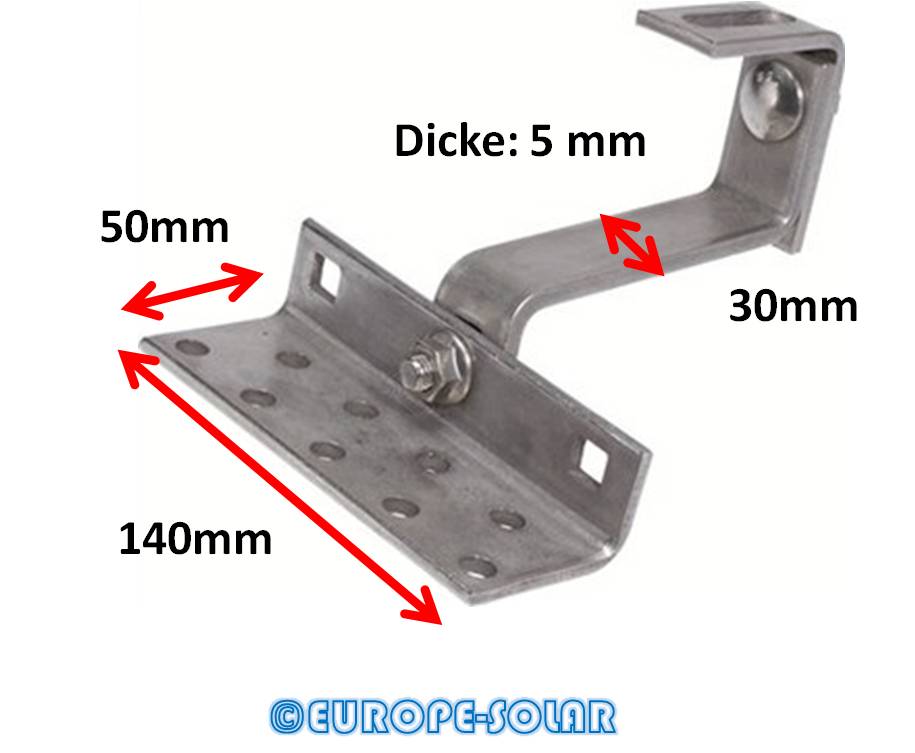

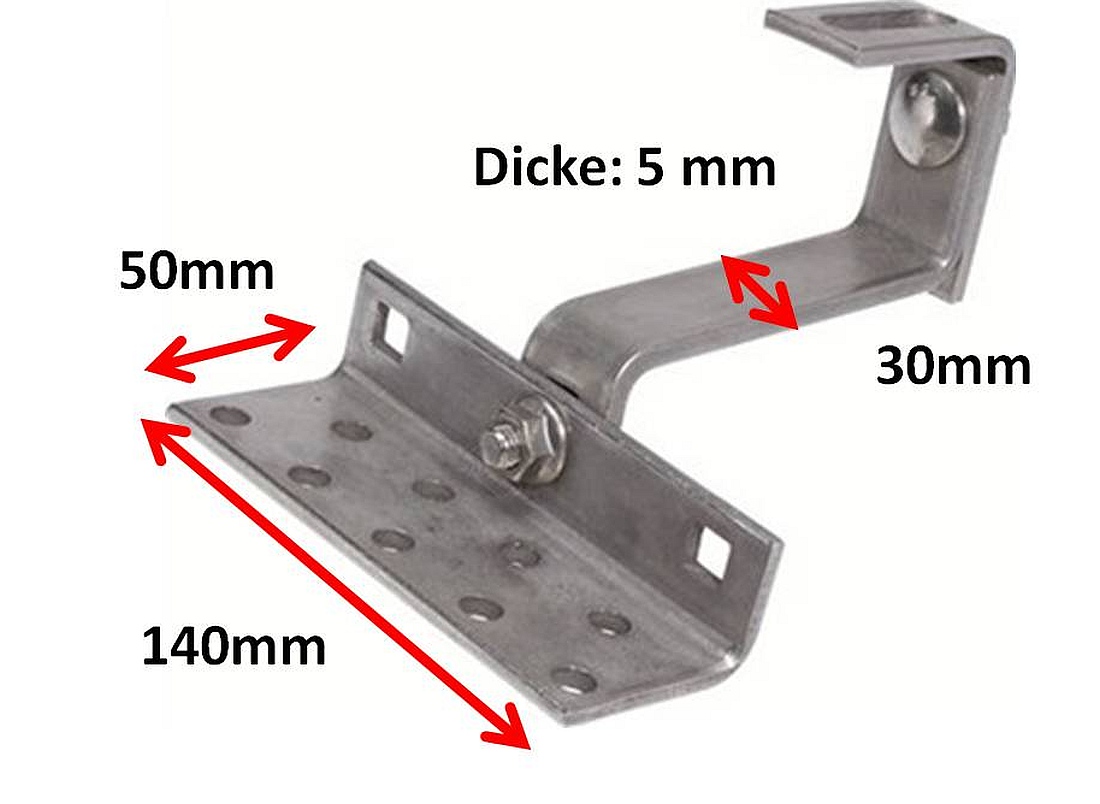

DACHHAKEN VARIO - mehrfach verstellbar.

Komplett aus 1.4301 Edelstahl (Haken / Grundplatte / Schrauben).
Vormontiert: Inklusive Edelstahl Schrauben & Muttern

Option: Mit M10 Schraube & Sperrzahnmutter (Edelstahl) zur Anbindung an Aluprofil und 8x100mm Tellerkopfschraube (Stahl blau verzinkt passiviert) zur Verschraubung auf Dachsparren

Zur Montage von Photovoltaikmodulen auf Dächer mit Dachstein, Ziegel oder Pfannen


Lieferumfang:

• Ausführung Art. 1415-1:

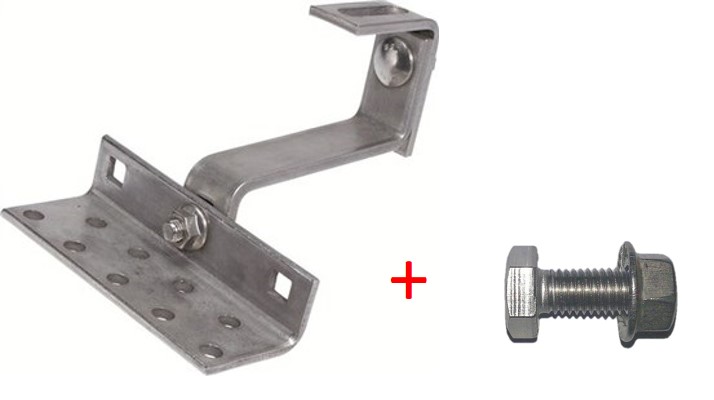

  1 x Dachhaken Edelstahl (vormontiert). Zzgl. M10 Schraube & M10 Mutter Edelstahl zur Anbindung des Dachhaken an die Unternut unseres 40x40mm Aluprofils

•  Ausführung Art. 1415-2:
  1 x Dachhaken Edelstahl (vormontiert). Zzgl. 2x Tellerkopfschraube (Holzbauschraube) 8x100. Stahl Blau passiv verzinkt mit Zulassung. Länge 100mm. Torxantrieb.

• Ausführung Art. 1415-3:
  1 x Dachhaken Edelstahl (vormontiert). Zzgl. 2x Tellerkopfschraube (Holzbauschraube) 8x100. Stahl Blau passiv verzinkt + 1 Set M10 Schraube / Mutter

Was zeichnet den Dachhaken aus?

• Komfortable Montage. Variabel einsetzbar durch Verstellwege am Steg sowie am Oberteil

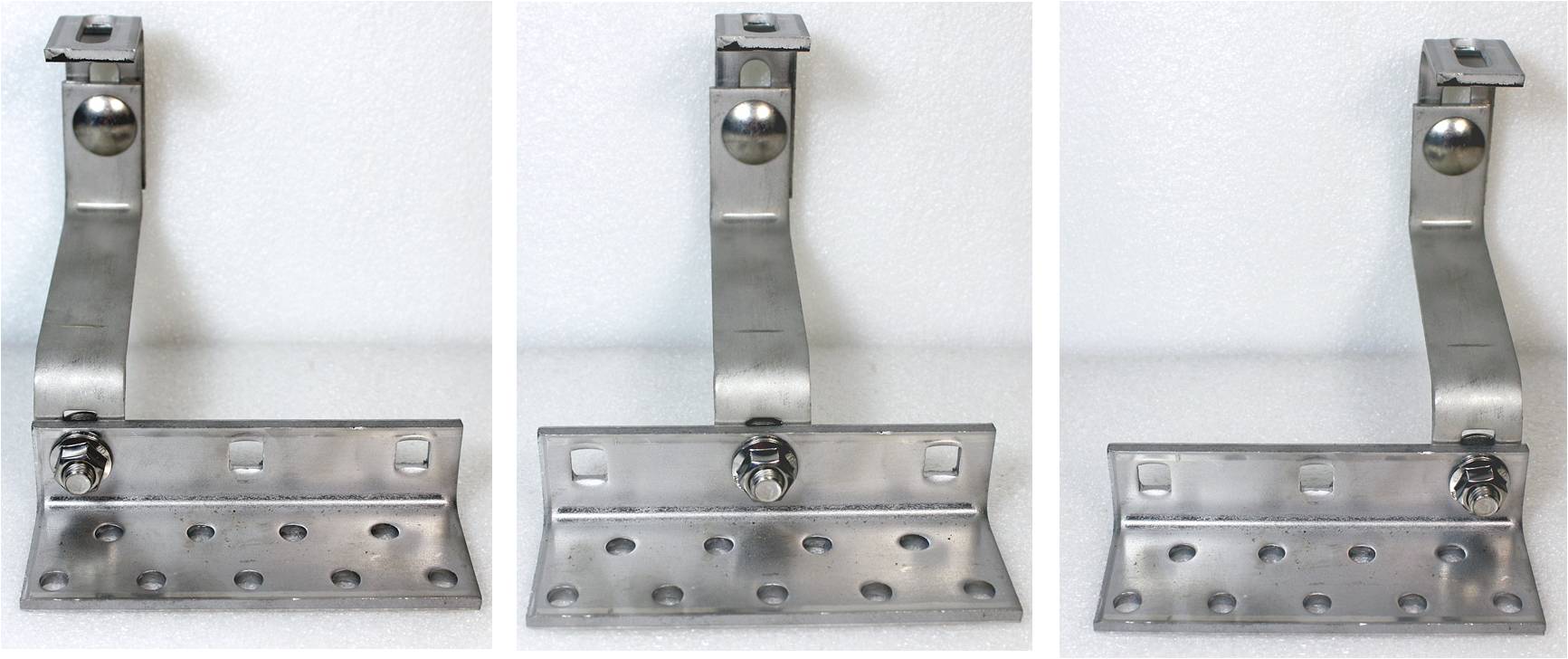

• Horizontal verstellbar (links, Mitte, rechts) durch 3x Schraubaufnahme in der Grundplatte. Somit können Sie den Haken komfortabel auf das "Wellental" der Dachpfanne ausrichten.

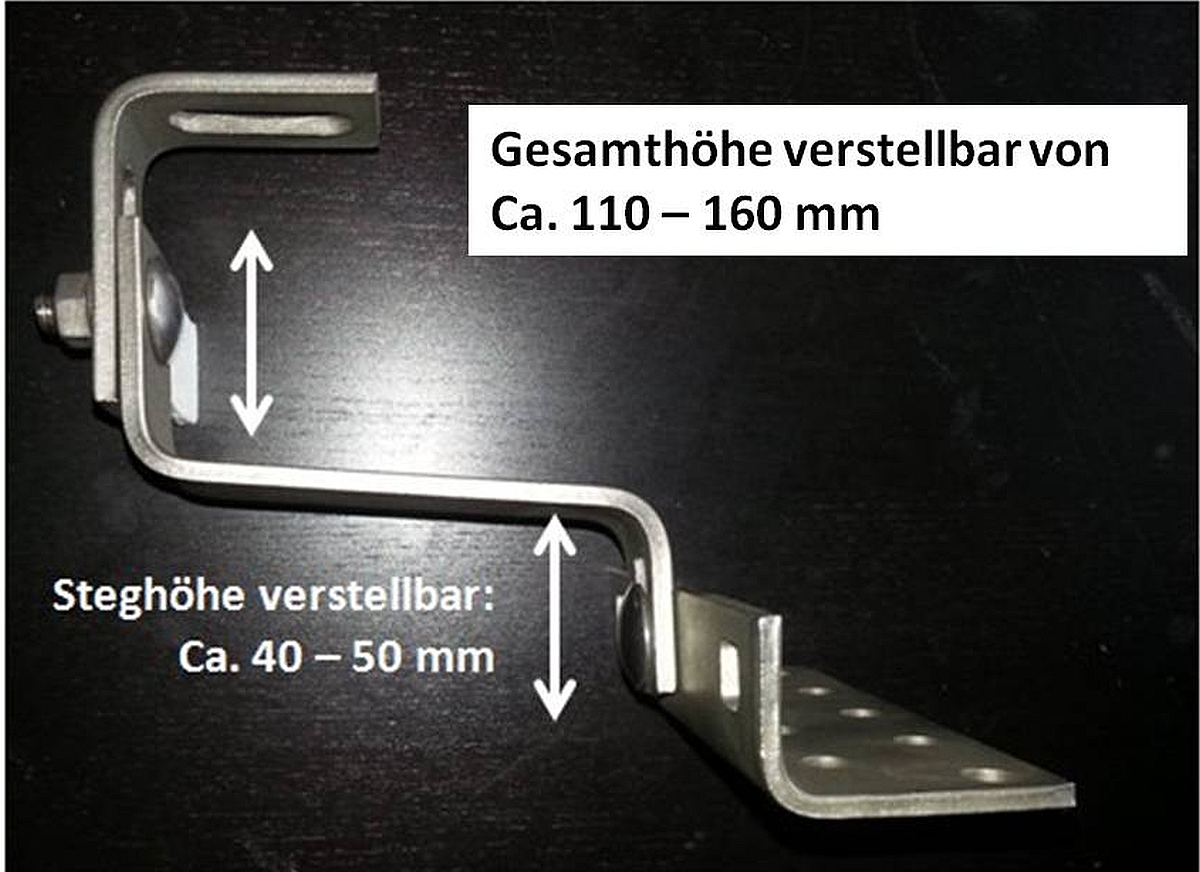

• Vertikale Verstellwege ermöglichen einen einfachen Ausgleich von Unebenheiten auf dem Dach
• Haken komplett aus hochwertigem 1.4301 Edelstahl (Haken, Grundplatte, Schrauben). Ein austenitischer Edelstahl der sich durch sehr gute Korrosionsbeständigkeit auszeichnet (Korrosion Widerstandsklasse II).

Was unterscheidet Edelstahl Güteklasse 1.4301 und 1.4016?

1.4301 ist ein austenitischer Edelstahl mit gutem Korrosionswiderstand (Klasse II). Diese Sorte sollte für den Aussenbereich immer in korrosionsgefährdeter Umgebung eingesetzt werden wie Küstengebiete, Industriegebiete oder Nahe stark befahrener Strassen.

Da eine Solaranlage für 20 Jahre und mehr ausgelegt wird, ist grundsätzlich der Haken aus 1.4301 zu empfehlen. Günstige Edelstahlsorten erkennt man daran, dass der Stahl recht stark magnetisch ist.

Anwendung:

Zur Befestigung von PV Modulen auf Dächern mit Ziegel, Pfannen, Dachsteinen.

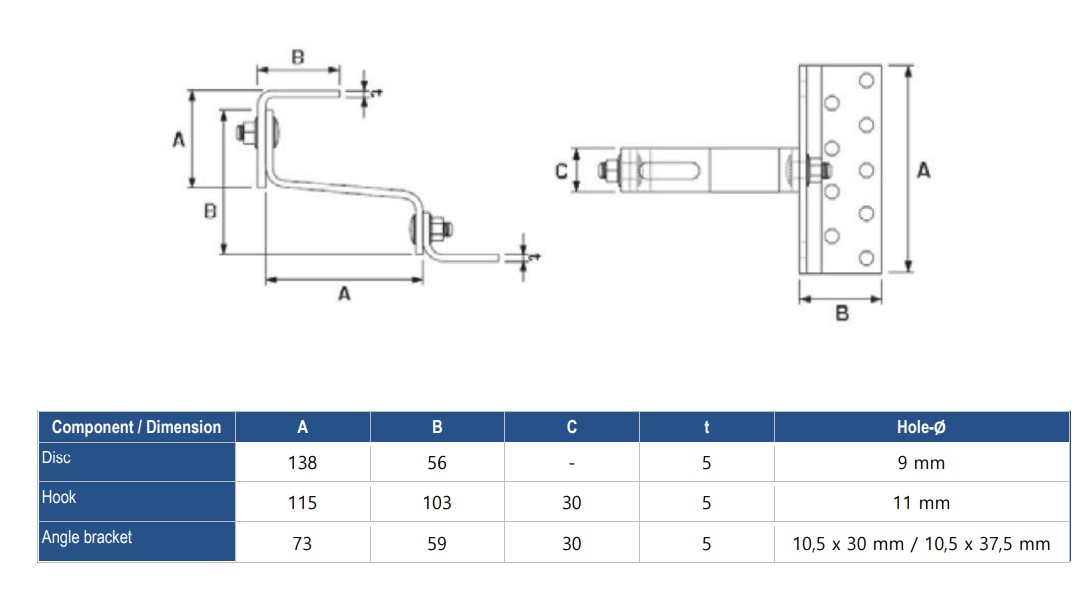

Durch die 9 versetzten Rundlöcher auf der Grundplatte ist sichergestellt, dass stets ein passendes Bohrloch für die Befestigung am Dachsparren vorhanden ist. Der Dachhaken muss als nicht zwangsläufig mittig auf dem Sparren befestigt werden. Eine versetzte Montage ist ebenso möglich. Es werden 2 Stück Holzbauschrauben je Dachhaken zur Befestigung empfohlen. Diese können Sie optional hier im Angebot dazukaufen.

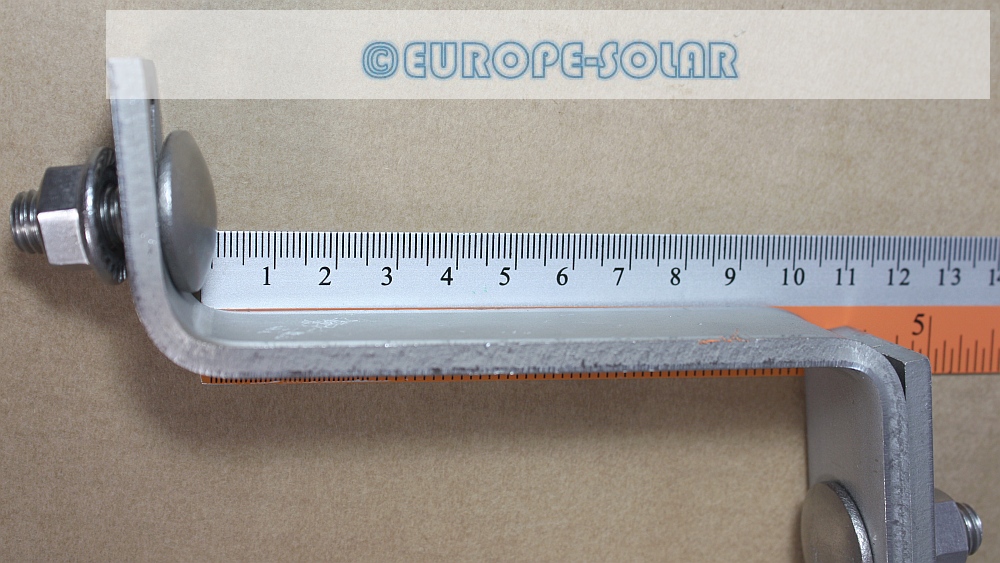

Das Langloch des Dachhaken an dem oberen Verstellstück hat eine Abmessung von 35 x 11mm und dient der Anbindung an das Aluprofil mittels einer M10 Schraube. Passende Aluschienen erhalten Sie bei uns im Shop. Dieses und weiteres Montagematerial wie fertige Klemmsets, Aluprofile und vieles weiteres erhalten Sie ebenfalls bei uns.
