Alu Multifunktion Dichtplatte mit mittig angeordnetem Loch für Flachdächer Multifunktionales Blech zur Abdichtung bei Solarinstallationen, z.B. auf Flachdächern. Ideal in Kombination mit Stockschrauben. Die Ausprägung (Lochsicke) sorgt dafür, dass die EPDM-Dichtung erhöht und somit nicht mehr in der wasserführend Bahn liegt. Eigenschaften: Material: Aluminium Wandstärke: 2 mm Durchmesser: 135 mm (diagonal) Lochdurchmesser: 13 mm Lochposition: mittig Lieferumfang: 1x Dichtblech, ca. 135 mm diagonal, Aluminium, Dicke 2 mm, Lochdurchmesser 13 mm, Lochposition mittig EPDM Dichtung ca. 5mm Dicke im unkomprimierten Zustand Empfohlenes Zubehör (nicht enthalten): Stockschraube Anwendung: Das Dichtblech aus Aluminium eignet sich für multifunktionale Anwendungen, insbesondere für Solarinstallationen auf Flachdächern, bei denen eine Durchdringung erforderlich ist. Es ist ideal in Kombination mit Solar-Stockschrauben. Das Rundloch mit 13 mm Durchmesser passt zu den typischen Runddichtungen der M10 Solar-Stockschrauben. Vorteile: Verhindert Wasserdurchbruch bei Direktverschraubung auf Bitumen oder Pappschindeln. Wenn nur Stockschrauben verwendet werden, drückt die Stockschraubendichtung direkt in das Dach, was wegen der geringen Auflagefläche zu einer Mulde und Wasseransammlung in dem Bereich führt. Das Blech hingen sorgt durch seine große Auflagefläche für eine gute Abdichtung. Die Dichtung de Stockschraube liegt erhöht. Die 8 mm hochgesetzte Lochsicke sorgt dafür, dass die EPDM-Dichtung erhöht und oberhalb der wasserführenden Schicht sitzt. Erlaubt eine saubere Abdichtung, da die EPDM-Dichtung fest auf das Alublech drückt. Geeignet auch für Bitumen-Flachdächer. Stabile Ausführung ermöglicht guten Anpressdruck. Wichtig für Dichtheit: Zwischen Dach und Dichtblech sollte unbedingt eine zusätzliche Dichtung eingebaut werden, z.B. eine EPDM-Dichtung in passender Größe, eine Flüssigdichtung oder eine Kombination aus beiden.

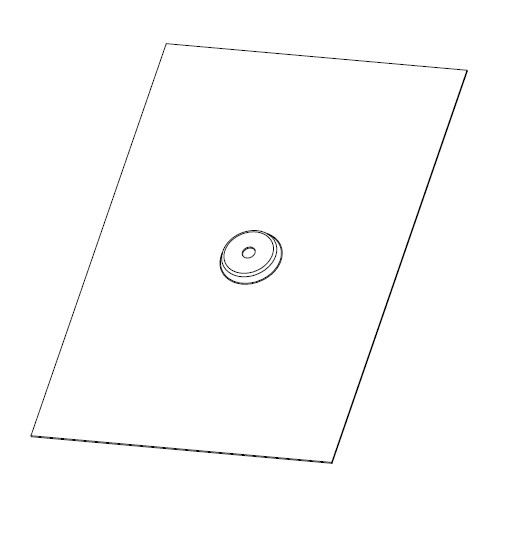

Alu Dichtplatte mit MITTIG angeordneter Versickung / Loch. Multifunktionsblech für Abdichtungen bei Solarinstallationen Einsatz z.B. für Flachdach usw. Ideal in Kombination mit Stockschrauben. Durch die Einprägung (Lochsicke) wird die EPDM Dichtung der Stockschraube aus der wasserführenden Schicht genommen Große Fläche ca. 30 x 20cm somit multifunktional einsetzbar Hinweis: Wir bieten Dichtplatten mit Loch mittig (bevorzugter Einsatz auf Flachdächern oder ähnlichem) und azentrisch (bevorzugter Einsatz auf Papp Schindeldächern oder ähnlichem). Dieses Angebot beinhaltet die Platte mit mittig sitzendem Loch / Versickung. Abbildung in dem Hauptbild oben ähnlich. Lieferumfang: 1x Dichtblech ca. 30 x 20cm. Aluminium. Dicke 1mm. Lochdurchmesser 8,5mm Lochposition mittig Empfohlenes Zubehör: Stockschraube, Dichtung (nicht im Lieferumfang enthalten) Anwendung: Dichtblech aus Aluminium für multifunktionale Anwendungen. Z.B. Solarinstallationen auf Pappschindeldächern wie sie typischerweise bei Gartenhäusern oder Lauben zu finden sind. Oder auch auf Flachdächern bei denen eine Durchdringung erforderlich ist. ideal in Kombination mit Solar Stockschrauben. Erhältlich in zwei Ausführungen: - Loch mittig angeordnet: Z.B. für Flachdächer oder ähnliches Ideal in Kombination mit Stockschrauben (dieses Angebot)  - Loch asymmetrisch angeordnet (Abstand Rand - Lochmitte 85mm) (dieses Angebot). Z.B. für Schindeldächer. (diese Ausführung finden Sie ebenfalls bei uns im Shop) Wenn Stockschrauben direkt auf Bitumen / Pappschindeln geschraubt werden, besteht stets die Gefahr des Wasserdurchbruchs, da die EPDM in der wasserführenden Bahn liegt und eine Vertiefung in die Schindel drückt um die sich Wasser ansammelt. Zudem ergibt sich eine schlechte Dichtigkeit bei Kombination EPDM und der rauen Pappschindel. Das Dichtblech ist hingegen mit einer um 5mm hochgesetzten Lochsicke versehen. Die EPDM Dichtung der Stockschraube sitzt somit erhöht und oberhalb der wasserführenden Bahn. Zudem kann die EPDM Dichtung sauber auf das Alublech drücken und abdichten. Das Dichtblech kann auch für Bitumen Flachdächer verwendet und in die Bitumenbahn einlaminiert werden. Das Dichtblech bildet mit 30 x 20cm eine große Dichtfläche. Dennoch ist es empfehlenswert, das Blech zusätzlich einzudichten. Beispielsweise die Unterseite mit EPDM Dichtband zu bekleben oder mit Flüssig Dichtmittel zu versehen um so eine bessere Abdichtung gegen eindringendes Regenwasser zu gewährleisten. Speziell für Installationen bei denen Wasser unter das Blech reindrücken kann. Wichtig: Das Blech dient ausschliesslich zur Abdichtung. Nicht zur Aufnahme von Lasten. Die Lasten sind stets in die Dachunterkonstruktion abzuleiten. Dieses ist durch Verwendung einer Stockschraube für Holzunterkonstruktionen gegeben.

Alu Dichtplatte mit MITTIG angeordneter Versickung / Loch. Multifunktionsblech für Abdichtungen bei Solarinstallationen Mit 2mm Blechdicke (frühere Ausführung 1mm). Sickentiefe ca. 8 mm. Einsatz z.B. für Flachdach usw. Ideal in Kombination mit Stockschrauben. Durch die Einprägung (Lochsicke) wird die EPDM Dichtung der Stockschraube aus der wasserführenden Schicht genommen Große Fläche ca. 30 x 20cm somit multifunktional einsetzbar Hinweis: Wir bieten Dichtplatten mit Loch mittig (bevorzugter Einsatz auf Flachdächern oder ähnlichem) und azentrisch (bevorzugter Einsatz auf Papp Schindeldächern oder ähnlichem). Dieses Angebot beinhaltet die Platte mit mittig sitzendem Loch / Versickung. Abbildung in dem Hauptbild oben ähnlich. Lieferumfang: 1x Dichtblech ca. 30 x 20cm. Aluminium. Dicke 2 mm. Lochdurchmesser 8,5mm Lochposition mittig Empfohlenes Zubehör: Stockschraube, Abdichtungsmaterial z.B EPDM Dichtband und / oder flüssig Dichtmittel passend zum Untergrund (nicht im Lieferumfang enthalten) Anwendung: Dichtblech aus Aluminium für multifunktionale Anwendungen. Z.B. Solarinstallationen auf Pappschindeldächern wie sie typischerweise bei Gartenhäusern oder Lauben zu finden sind. Oder auch auf Flachdächern bei denen eine Durchdringung erforderlich ist. ideal in Kombination mit Solar Stockschrauben. Das Loch auf der Hochsicke des Bleches ist mit einer 8.5mm Bohrung vorgebohrt um es so universell passend ab 8mm Schrauben zu haben. Dieses muss bei größeren Schraubendurchmessern passend zu der Runddichtung der Stockschraube aufgebohrt werden. Bei M10 / M12 Stockschrauben typischerweise auf 13 - 14 mm. Erhältlich in zwei Ausführungen: - Loch mittig angeordnet: Z.B. für Flachdächer oder ähnliches Ideal in Kombination mit Stockschrauben (dieses Angebot)  - Loch asymmetrisch angeordnet (Abstand Rand - Lochmitte 85mm) (dieses Angebot). Z.B. für Schindeldächer. (diese Ausführung finden Sie ebenfalls bei uns im Shop) Wenn Stockschrauben direkt auf Bitumen / Pappschindeln geschraubt werden, besteht stets die Gefahr des Wasserdurchbruchs, da die EPDM in der wasserführenden Bahn liegt und eine Vertiefung in die Schindel drückt um die sich Wasser ansammelt. Zudem ergibt sich eine schlechte Dichtigkeit bei Kombination EPDM und der rauen Pappschindel. Das Dichtblech ist hingegen mit einer um ca. 8 mm hochgesetzten Lochsicke versehen. Die EPDM Dichtung der Stockschraube sitzt somit erhöht und oberhalb der wasserführenden Bahn. Zudem kann die EPDM Dichtung sauber auf das Alublech drücken und abdichten. Das Dichtblech kann auch für Bitumen Flachdächer verwendet und in die Bitumenbahn einlaminiert werden. Das Dichtblech bildet mit 30 x 20cm eine große Dichtfläche. Dennoch ist es empfehlenswert, das Blech zusätzlich einzudichten. Beispielsweise die Unterseite mit EPDM Dichtband zu bekleben oder mit Flüssig Dichtmittel zu versehen um so eine bessere Abdichtung gegen eindringendes Regenwasser zu gewährleisten. Speziell für Installationen bei denen Wasser unter das Blech reindrücken kann. Wichtig: Das Blech dient ausschliesslich zur Abdichtung. Nicht zur Aufnahme von Lasten. Die Lasten sind stets in die Dachunterkonstruktion abzuleiten. Dieses ist durch Verwendung einer Stockschraube für Holzunterkonstruktionen gegeben.

Multifunktions-Dichtblech aus Aluminium für Solarinstallationen Dieses hochwertige Dichtblech aus Aluminium ist speziell für Abdichtungen bei Solarinstallationen konzipiert und eignet sich hervorragend für die Verwendung auf Schindel- und Flachdächern. Mit seiner asymmetrischen Lochanordnung und einer Blechdicke von 2 mm – eine deutliche Verbesserung gegenüber der früheren 1-mm-Version – bietet es eine optimale Stabilität und Langlebigkeit. Die Tiefe der geprägten Sicke beträgt ca. 10 mm, was für eine effektive Anhebung der Stockschraubendichtung aus der wasserführenden Ebene hebt. Im Lieferumfang enthalten ist eine EPDM-Runddichtung mit einer Stärke von 5 mm und einem Außendurchmesser von 80 mm, die eine hohe Dichtigkeit auch bei unebenen Oberflächen gewährleistet. Neu (2024 Version): Abmessung des Dichtbleches auf 37 x 20mm vergrößert. Lieferumfang: 1 x Dichtblech aus Aluminium (37 x 20 cm, 2 mm dick, Lochdurchmesser 8,5 mm, Lochposition exzentrisch mit 85 mm Randabstand) 1 x EPDM-Runddichtung (Außendurchmesser ca. 80 mm, Innendurchmesser 42 mm, Dicke 5 mm) Bitte beachten Sie, dass Stockschrauben nicht im Lieferumfang enthalten sind, jedoch als empfohlenes Zubehör erhältlich sind. Der Lochdurchmesser muss je nach verwendeter Schraubendurchmesser entsprechend aufgebohrt werden. Für M10 Stockschrauben üblicherweise 12 - 13 mm. M12 Stockschrauben 13 - 14mm. Besondere Merkmale: Asymmetrische Lochanordnung für optimierte Einsatzmöglichkeiten Verstärkte Blechdicke von 2 mm für erhöhte Robustheit Inklusive EPDM-Runddichtung für eine zuverlässige Abdichtung Große Abmessungen (37 x 20 cm) für vielfältige Anwendungsbereiche Anwendungsbereiche: Das Dichtblech eignet sich besonders für die Installation auf Pappschindeldächern, Flachdächern und ähnlichen Untergründen. In Kombination mit Stockschrauben ermöglicht es eine sichere Befestigung der Solaranlagen, ohne die Dichtigkeit des Daches zu beeinträchtigen. Die spezielle Sicke im Blech sorgt dafür, dass die Dichtung der Stockschraube aus der wasserführenden Schicht herausgehoben wird, was das Risiko von Wassereintritt minimiert. Varianten: Mit zentrisch sitzendem Loch – ideal für Flachdächer Mit exzentrisch sitzendem Loch (dieses Angebot) – optimal für Schindeldächer Wichtiger Hinweis: Das Dichtblech dient ausschließlich der Abdichtung und nicht der Lastaufnahme. Alle Lasten müssen in die Dachunterkonstruktion abgeleitet werden. Die Verwendung einer Stockschraube für Holzunterkonstruktionen ist hierfür ideal.

Alu Dichtplatte Multifunktionsblech für Abdichtungen bei Solarinstallationen Einsatz z.B. für Papp Schindeldächer, Flachdächer usw. Ideal in Kombination mit Stockschrauben. Durch die Einprägung (Lochsicke) wird die EPDM Dichtung der Stockschraube aus der wasserführenden Schicht genommen Große Fläche ca. 30 x 20cm somit multifunktional einsetzbar Hinweis: Wir bieten Dichtplatten mit Loch mittig (bevorzugter Einsatz auf Flachdächern oder ähnlichem) und azentrisch (bevorzugter Einsatz auf Papp Schindeldächern oder ähnlichem). Dieses Angebot beinhaltet die Platte mit azentrisch sitzendem Loch. Lieferumfang: 1x Dichtblech ca. 30 x 20cm. Aluminium. Dicke 1mm. Lochdurchmesser 8,5mm Lochposition azentrisch mit Randabstand 85mm (Abstand Kante - Lochmitte) Empfohlenes Zubehör: Stockschraube, Dichtung (nicht im Lieferumfang enthalten) Anwendung: Dichtblech aus Aluminium für multifunktionale Anwendungen. Z.B. Solarinstallationen auf Pappschindeldächern wie sie typischerweise bei Gartenhäusern oder Lauben zu finden sind. Oder auch auf Flachdächern bei denen eine Durchdringung erforderlich ist. ideal in Kombination mit Solar Stockschrauben. Erhältlich in zwei Ausführungen: - Loch asymmetrisch angeordnet (Abstand Rand - Lochmitte 85mm) (dieses Angebot). Z.B. für Schindeldächer. - Loch mittig angeordnet: Z.B. für Flachdächer oder ähnliches Ideal in Kombination mit Stockschrauben (diese Ausführung finden Sie ebenfalls bei uns im Shop) Wenn Stockschrauben direkt auf Bitumen / Pappschindeln geschraubt werden, besteht stets die Gefahr des Wasserdurchbruchs, da die EPDM in der wasserführenden Bahn liegt und eine Vertiefung in die Schindel drückt um die sich Wasser ansammelt. Zudem ergibt sich eine schlechte Dichtigkeit bei Kombination EPDM und der rauen Pappschindel. Das Dichtblech ist hingegen mit einer um 5mm hochgesetzten Lochsicke versehen. Die EPDM Dichtung der Stockschraube sitzt somit erhöht und oberhalb der wasserführenden Bahn. Zudem kann die EPDM Dichtung sauber auf das Alublech drücken und abdichten. Das Dichtblech kann auch für Bitumen Flachdächer verwendet und in die Bitumenbahn einlaminiert werden. Das Dichtblech bildet mit 30 x 20cm eine große Dichtfläche. Dennoch ist es empfehlenswert, das Blech zusätzlich einzudichten. Beispielsweise die Unterseite mit EPDM Dichtband zu bekleben oder mit Flüssig Dichtmittel zu versehen um so eine bessere Abdichtung gegen eindringendes Regenwasser zu gewährleisten. Speziell für Installationen bei denen Wasser unter das Blech reindrücken kann. Wichtig: Das Blech dient ausschliesslich zur Abdichtung. Nicht zur Aufnahme von Lasten. Die Lasten sind stets in die Dachunterkonstruktion abzuleiten. Dieses ist durch Verwendung einer Stockschraube für Holzunterkonstruktionen gegeben.
