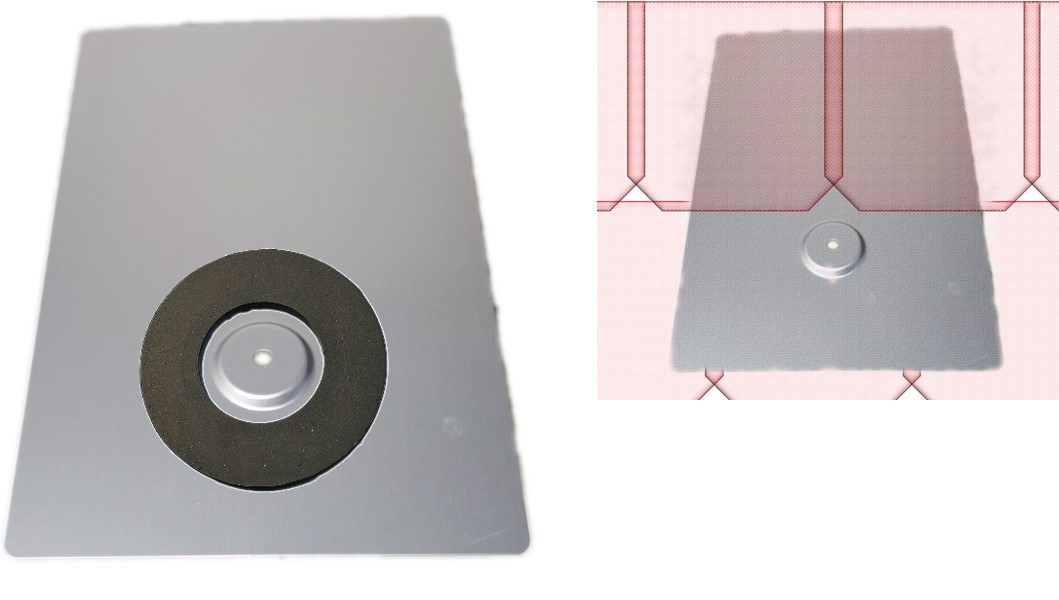

Alu Dichtplatte Multifunktionsblech für Abdichtungen bei Solarinstallationen
Lochanordnung asymmetrisch

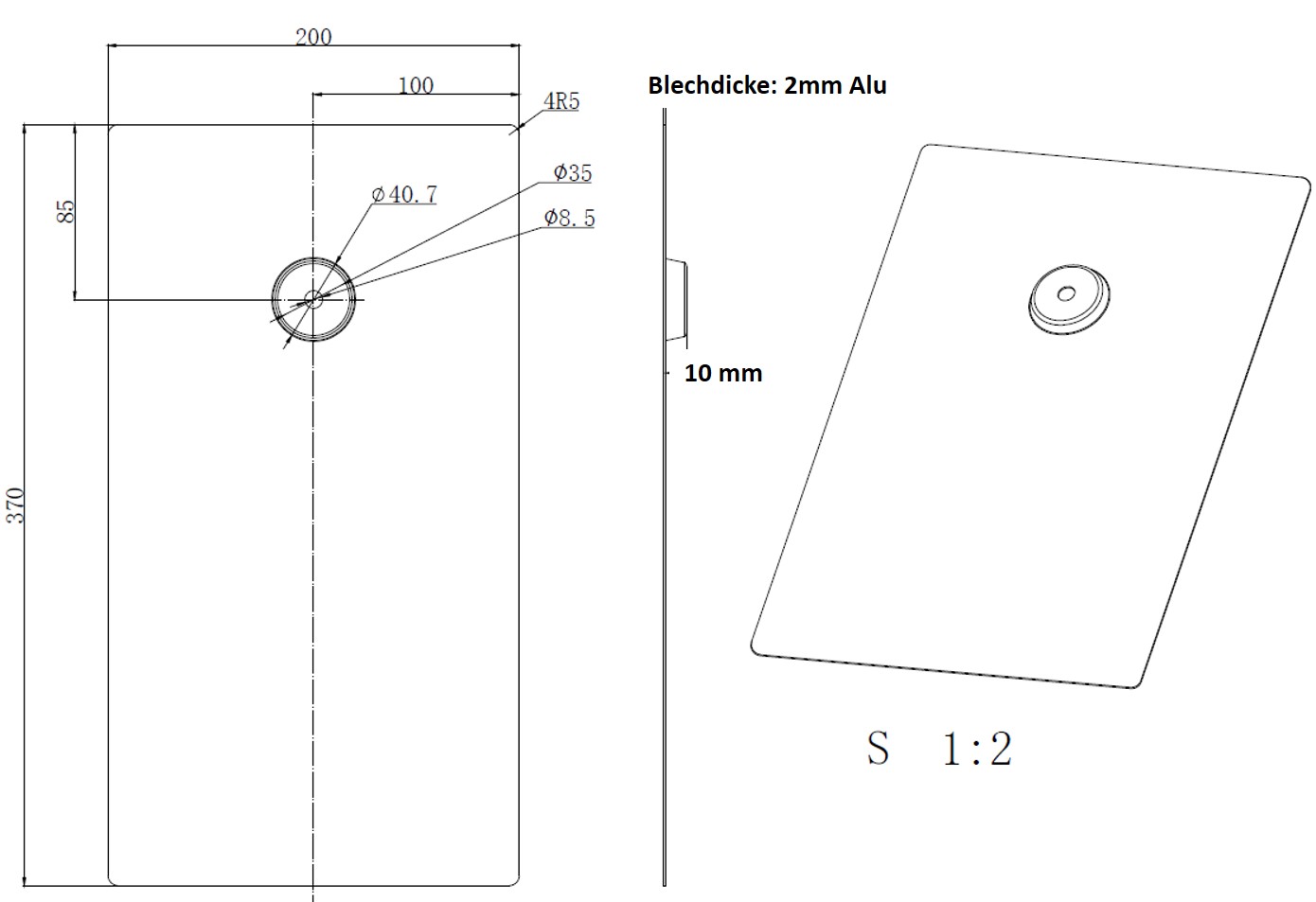

Mit 2mm Blechdicke (frühere Ausführung 1mm). Sickentiefe ca. 8 mm.

Inklusive EPDM Runddichtung, 5mm Stärke. 80mm Aussendurchmesser

Einsatz z.B. für Papp Schindeldächer, Flachdächer usw. Ideal in Kombination mit Stockschrauben. Durch die Einprägung (Lochsicke) wird die EPDM Dichtung der Stockschraube aus der wasserführenden Schicht genommen
Große Fläche ca. 30 x 20cm somit multifunktional einsetzbar

Hinweis:
Wir bieten Dichtplatten mit Loch mittig (bevorzugter Einsatz auf Flachdächern oder ähnlichem) und azentrisch (bevorzugter Einsatz auf Papp Schindeldächern oder ähnlichem). Dieses Angebot beinhaltet die Platte mit azentrisch sitzendem Loch.

Lieferumfang:

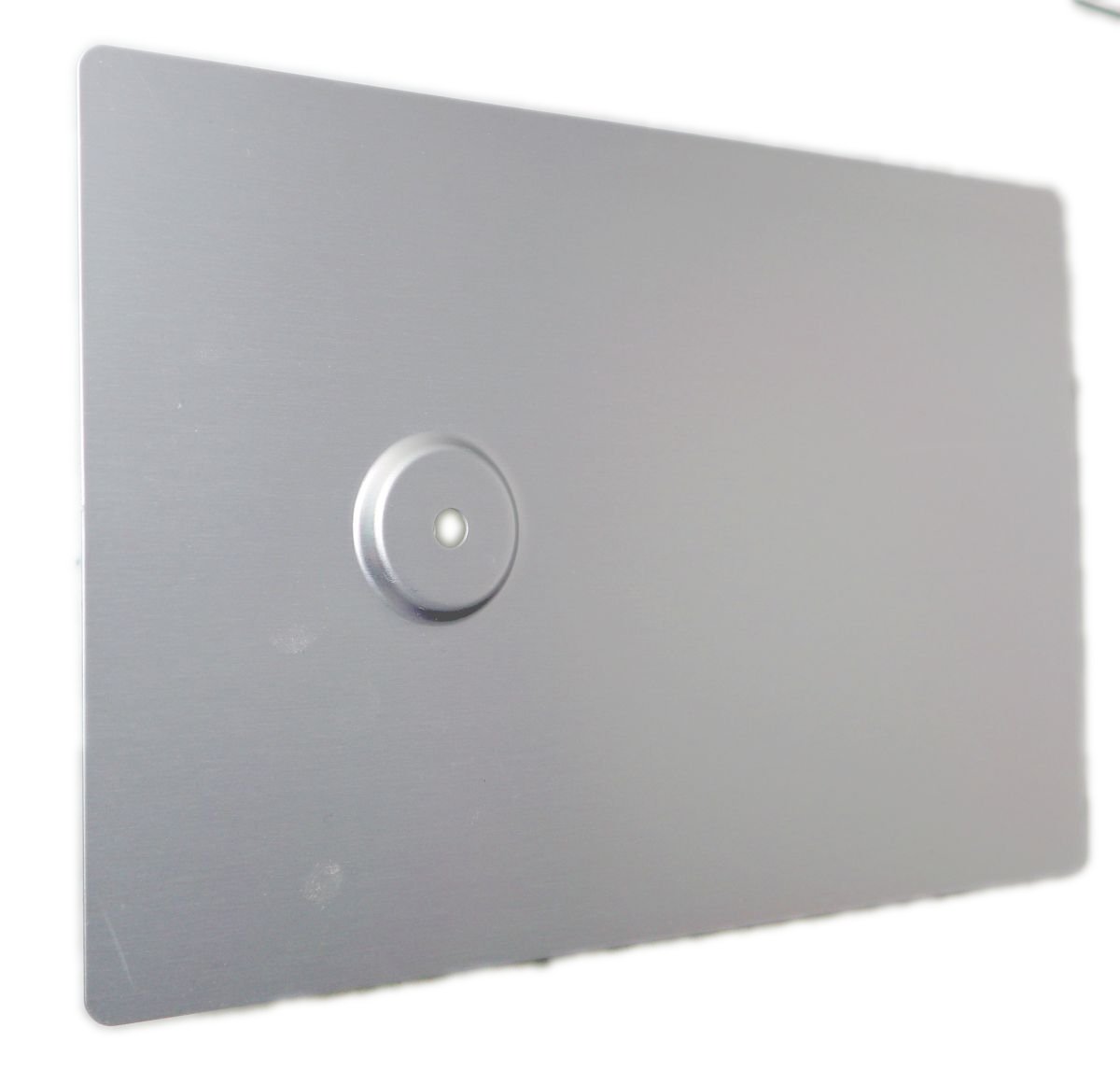

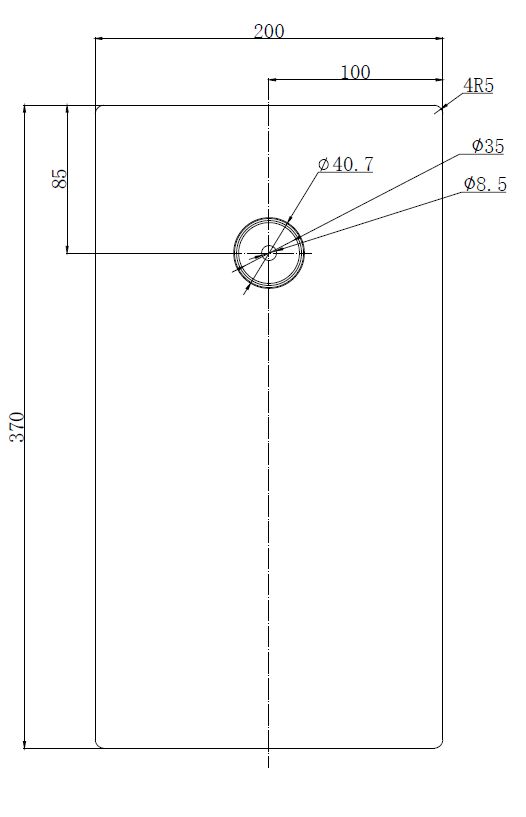

• 1x Dichtblech ca. 30 x 20cm. Aluminium. Dicke 2mm. Lochdurchmesser 8,5mm Lochposition azentrisch mit Randabstand 85mm (Abstand Kante - Lochmitte)

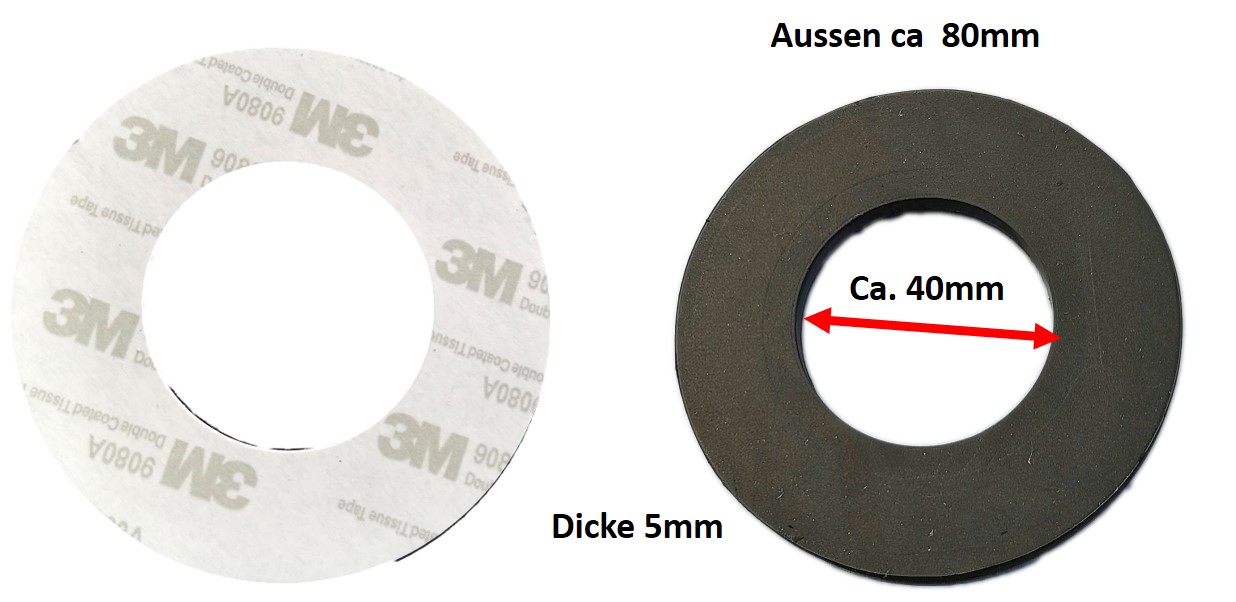

• EPDM Runddichtung zum Aufkleben. Abmessung ca. 80mm Aussen. 42mm Innendurchmesser. 5mm Dicke.

Empfohlenes Zubehör:

• Stockschraube, Dichtung (nicht im Lieferumfang enthalten)

Anwendung:
Dichtblech aus Aluminium für Solarinstallationen auf Schindeldächern wie sie z.B. bei Gartenhäusern oder Lauben zu finden sind. Oder auch auf Flachdächern bei denen eine Durchdringung erforderlich ist. ideal in Kombination mit Solar Stockschrauben.

Das Loch auf der Hochsicke des Bleches ist mit einer 8.5mm Bohrung vorgebohrt um es so universell passend ab 8mm Schrauben zu haben. Dieses muss bei größeren Schraubendurchmessern passend zu der Runddichtung der Stockschraube aufgebohrt werden. Bei M10 / M12 Stockschrauben typischerweise auf 13 - 14 mm.

Inklusive EPDM Runddichtung. Mit 5mm besonders hohe Dicke zum Ausgleich von evtl. Unebenheiten.

Erhältlich in zwei Ausführungen:

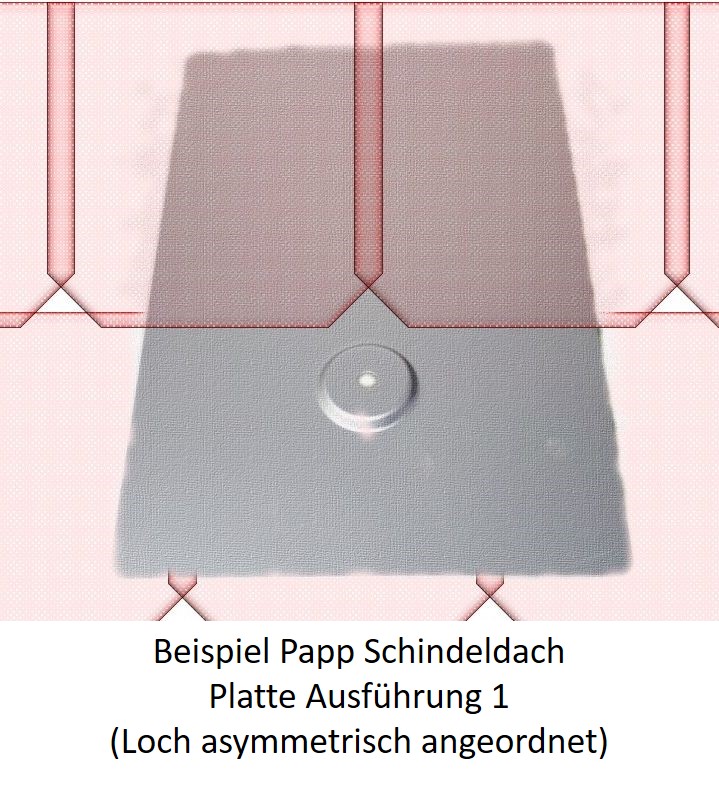

- Loch asymmetrisch angeordnet (Abstand Rand - Lochmitte 85mm) (dieses Angebot). Z.B. für Schindeldächer (dieses Angebot)

- Loch mittig angeordnet: Z.B. für Flachdächer oder ähnliches Ideal in Kombination mit Stockschrauben (diese Ausführung finden Sie ebenfalls bei uns im Shop)

Wenn Stockschrauben direkt auf Bitumen / Pappschindeln geschraubt werden, besteht stets die Gefahr des Wasserdurchbruchs, da die EPDM in der wasserführenden Bahn liegt und eine Vertiefung in die Schindel drückt um die sich Wasser ansammelt.

Zudem ergibt sich eine schlechte Dichtigkeit bei Kombination EPDM und der rauen Pappschindel.

Das Dichtblech ist hingegen mit einer um 8mm hochgesetzten Lochsicke versehen. Die EPDM Dichtung der Stockschraube sitzt somit erhöht und oberhalb der wasserführenden Bahn.

Zudem kann die EPDM Dichtung der Stockschraube sauber auf das Alublech drücken und abdichten.

Das Dichtblech kann auch für Bitumen Flachdächer verwendet und in die Bitumenbahn einlaminiert werden.

Das Dichtblech bildet mit 30 x 20cm eine große Dichtfläche. Eine EPDM Dichtung (einseitig klebend) ist im Lieferumfang enthalten. Dennoch ist es je nach Einbausituation empfehlenswert, das Blech zusätzlich einzudichten. Beispielsweise mit Flüssigdichtung.

Wichtig: Das Blech dient ausschliesslich zur Abdichtung. Nicht zur Aufnahme von Lasten. Die Lasten sind stets in die Dachunterkonstruktion abzuleiten. Dieses ist durch Verwendung einer Stockschraube für Holzunterkonstruktionen gegeben.
