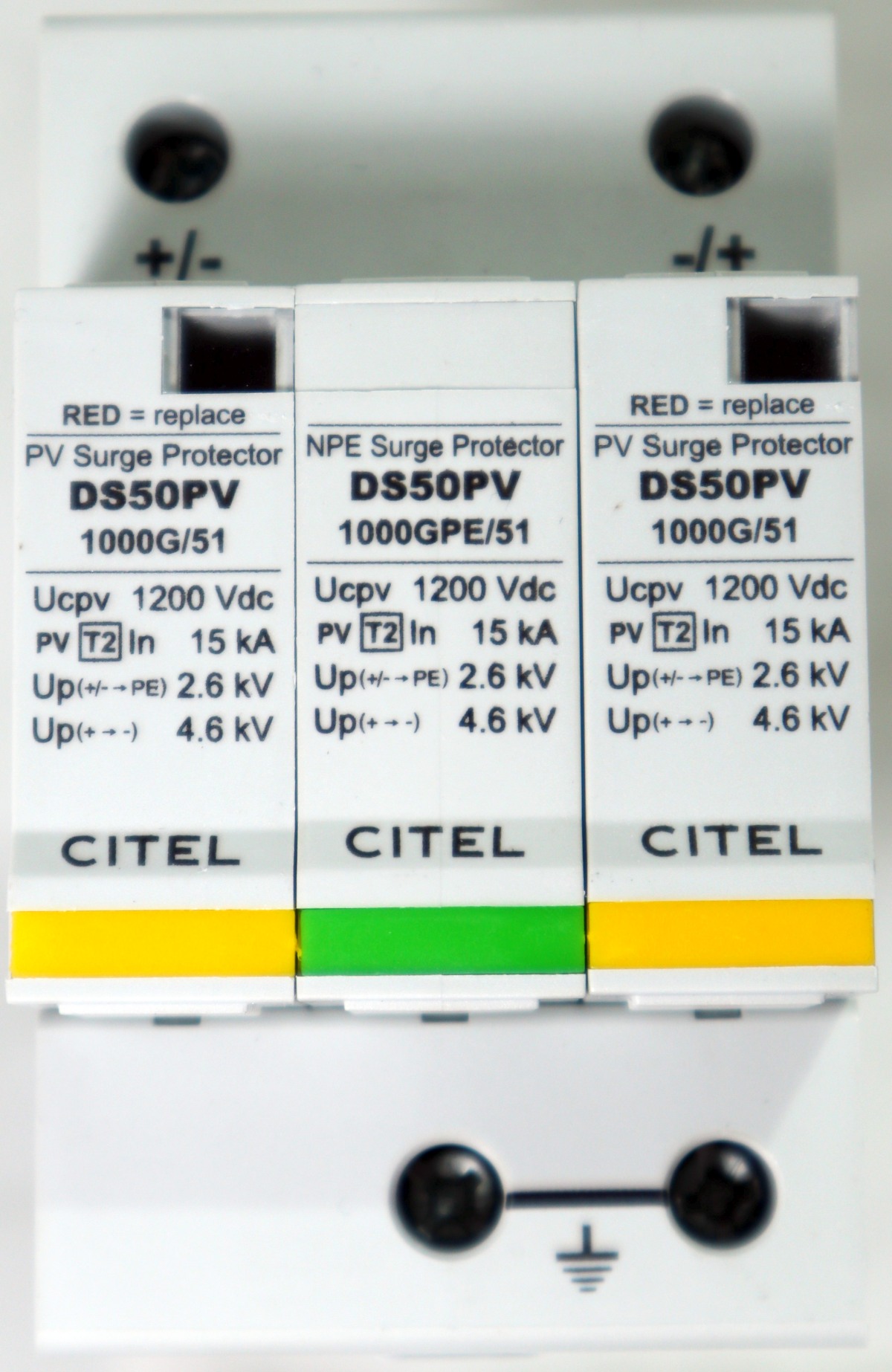

CITEL Solar DC Überspannungsschutz. Typ 2.  Für Hutschienenmontage. Schutzklasse Typ 2 2-poliger Überspannungsableiter in "Varistor - Gasgefüllte Funkenstrecken - Technologie" Anwendung: Gleichstrom Überspannungsableiter für Photovoltaik. Für den Einbau auf 35mm Hutschiene (3 TE). Geeignet u.a. für den Einbau in Fronius Wechselrichtern (ACHTUNG: Nur in bestimmten Fronius Wechselrichtern einsetzbar. Bitte Fronius Spezifikation beachten). Weiterhin einsetzbar in einem Leergehäuse, welches im PV String vor dem Wechselrichter installiert wird. Je MPP Tracker wird ein Überspannungsableiter benötigt. Typ 2 (Klasse C) Überspannungsschutz für Photovoltaik Höchste Dauerspannung: 1200 Vdc Anschlussart: 2,5 - 25mm² Einbaumaße: 3 TE, steckbar Ableitfähigkeit pro Pol: In= 15 kA; Imax= 40 kA Gesamtableitstoßstrom: Itotal= 60 kA Sichere Trennvorrichtung und Fehlersignalisierung Keine Alterung durch Leckstrom bei 800 V und 1000 V Varianten Fehlerresistente Y-Schaltung (nur G-Version)  Steckbares Schutzmodul Zertifiziert nach EN 50539-11 Erfüllt die Normen EN 50539-11 und UTE C 61-740-51 In Übereinstimmung mit UTE C 15-712-1 2010, VDE V 0675-39-12 und VDE 0185-305 Beiblatt 5 CITEL ist einer der Marktführer in Sachen Überspannungsschutz und steht für hohe Sicherheit. Da hohe Ströme und Spannungen anliegen ist von "No-Name" Import Produkten abzuraten.´ Bitte beachten Sie:  Bemessung - Auswahl und Installation darf nur durch eine elektrotechnische Fachkraft erfolgen

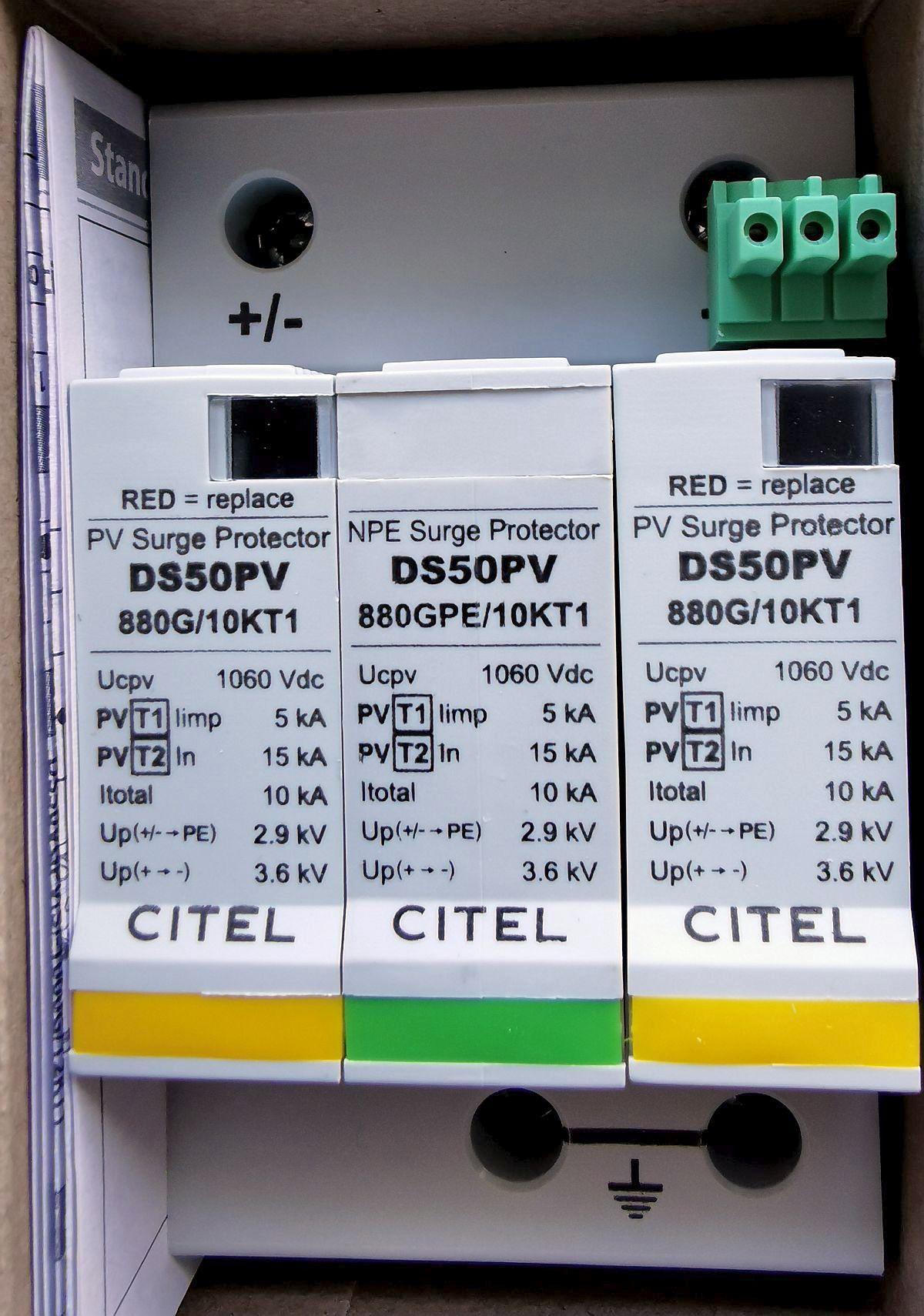

CITEL Solar DC Überspannungsschutz. Kombiableiter Typ 1+2.  Für Hutschienenmontage. Schutzklasse Typ 1&2 (Klasse B,C) 2-poliger Überspannungsableiter in "Varistor - Gasgefüllte Funkenstrecken - Technologie" Anwendung: Gleichstrom Überspannungsableiter für Photovoltaik (2 polig). Kombiableiter für direkten und indirekten Blitzeinschlag. Für den Einbau auf 35mm Hutschiene (3 TE). Zum Beispiel in einem Leergehäuse, welches im PV String vor dem Wechselrichter installiert wird. Je MPP Tracker wird ein Überspannungsableiter benötigt.   Dieser Überspannungsschutz ist für einige Fronius Modelle zur Nachrüstung geeignet. Achtung: Unbedingt Herstelleranleitung und Typ beachten. Ausführung ist Modellabhängig.   Der DS50PVS-880G/10KT1 ist für PV-Netze mit Spannungen von max. 1060 Vdc geeignet. Er ist konform mit der europäischen Norm EN50539-11. Der DS50PVS-880G/10KT1 ist ein zweiteiliger Kombi-Ableiter vom Typ 1+2 und für die Montage auf Hutschienen ausgelegt. Durch das steckbare Schutzmodul ist im Fehlerfall ein schneller Austausch gewährleistet. Die Schutzschaltung besteht aus einer fehlerresistenten Y-Schaltung mit Gasgefüllter Funkenstrecke und Hochleistungsvaristoren. Der DS50PVS ist standardmäßig mit Fernsignalisierung erhältlich.   Der DS50PVS-880G/10KT1 ist optimiert für PV-Anlagen auf Gebäuden und Freifl ächen der Blitzschutzklasse III/IV nach VDE 0185-305 Beiblatt 5, Tabelle 2 und D1, bzw. CLC/TS 50539-12 Tabelle A2.2 und A3. Ableiter: Typ 1,2 (Klasse B,C) Höchste Dauerspannung, Ucpv: 1060 Vdc Schutzpegel, Up: 2,7 kV Blitzstoßstrom, Iimp: 10 kA / 5 kA (10/350μs) Nennableitstoßstrom, In: 30 kA (8/20μs) Max. Ableitstoßstrom, Imax: 80 kA (8/20μs) Netzfolgestrom, If: keiner Ansprechzeit: <25 ns Einbaumaße: 3 TE, steckbar Fernmeldekontakt: ja Bitte beachten Sie:  Bemessung - Auswahl und Installation darf nur durch eine elektrotechnische Fachkraft erfolgen

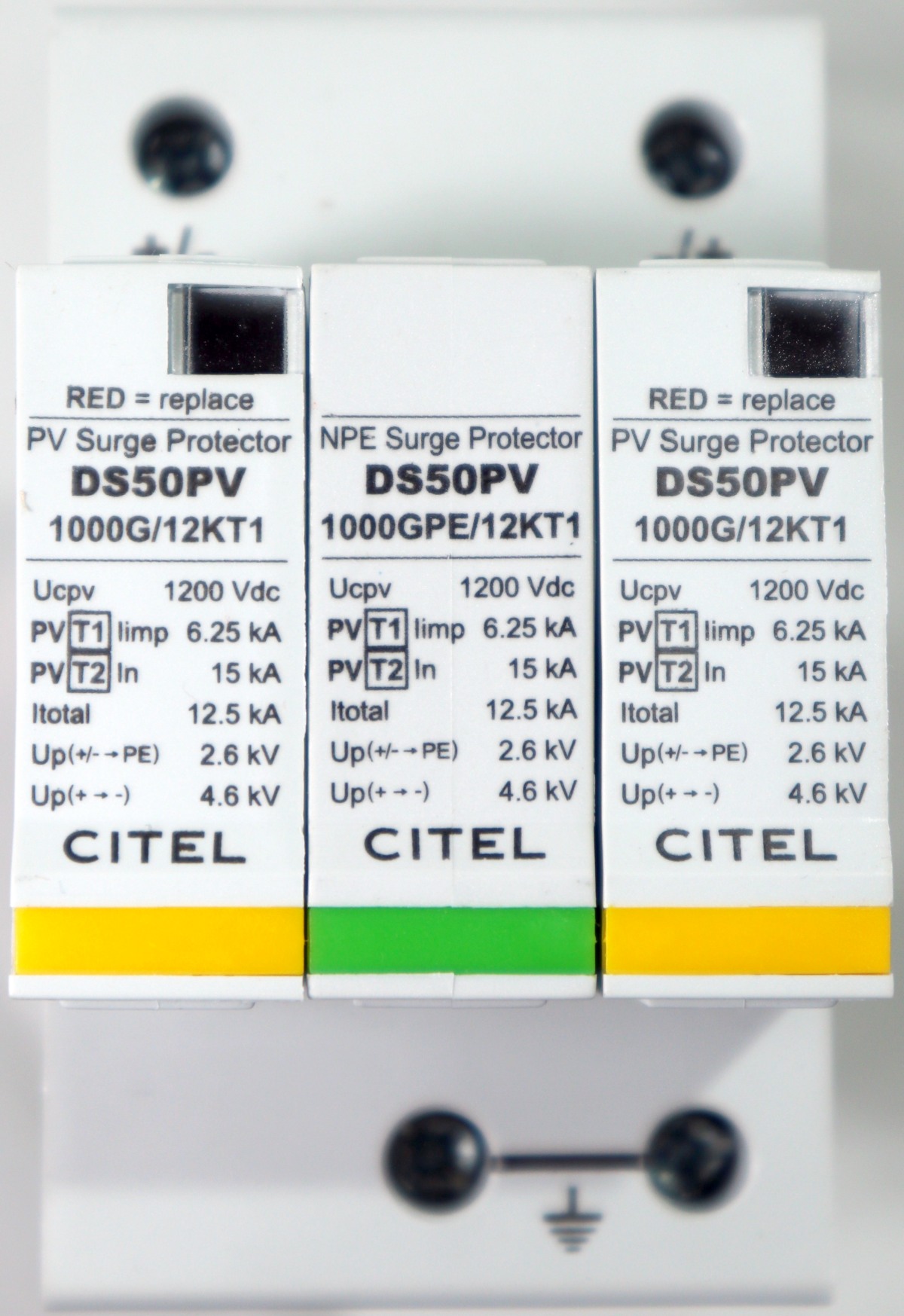

CITEL Solar DC Überspannungsschutz. Kombiableiter Typ 1+2.  Für Hutschienenmontage. Schutzklasse Typ 1&2 (Klasse B,C) 2-poliger Überspannungsableiter in "Varistor - Gasgefüllte Funkenstrecken - Technologie" Anwendung: Gleichstrom Überspannungsableiter für Photovoltaik. Kombiableiter für direkten und indirekten Blitzeinschlag. Für den Einbau auf 35mm Hutschiene (3 TE). Zum Beispiel in einem Leergehäuse, welches im PV String vor dem Wechselrichter installiert wird. Je MPP Tracker wird ein Überspannungsableiter benötigt.   Der DS50PVS-1000G/12KT1 ist für PV-Netze mit Spannungen von max. 1060 Vdc geeignet. Er ist konform mit der europäischen Norm EN50539-11. Der DS50PVS-1000G/12KT1 ist ein zweiteiliger Kombi-Ableiter vom Typ 1+2 und für die Montage auf Hutschienen ausgelegt. Durch das steckbare Schutzmodul ist im Fehlerfall ein schneller Austausch gewährleistet. Die Schutzschaltung besteht aus einer fehlerresistenten Y-Schaltung mit Gasgefüllter Funkenstrecke und Hochleistungsvaristoren. Der DS50PVS ist standardmäßig mit Fernsignalisierung erhältlich. Der DS50PVS-1000G/12KT1 ist optimiert für PV-Anlagen auf Gebäuden und Freifl ächen der Blitzschutzklasse III/IV nach VDE 0185-305 Beiblatt 5, Tabelle 2 und D1, bzw. CLC/TS 50539-12 Tabelle A2.2 und A3. Typ 1&2 (Klasse B und C) Überspannungsschutz für Photovoltaik Höchste Dauerspannung: 1060 Vdc Anschlussart: 2,5 - 25mm² Einbaumaße: 3 TE, steckbar Ableitfähigkeit pro Pol: In= 15 kA; Imax= 40 kA Gesamtableitstoßstrom: Itotal= 60 kA Sichere Trennvorrichtung und Fehlersignalisierung Fehlerresistente Y-Schaltung  Steckbares Schutzmodul Zertifiziert nach EN 50539-11   CITEL ist einer der Marktführer in Sachen Überspannungsschutz und steht für hohe Sicherheit. Da hohe Ströme und Spannungen anliegen ist von "No-Name" Import Produkten abzuraten.´ Bitte beachten Sie:  Bemessung - Auswahl und Installation darf nur durch eine elektrotechnische Fachkraft erfolgen

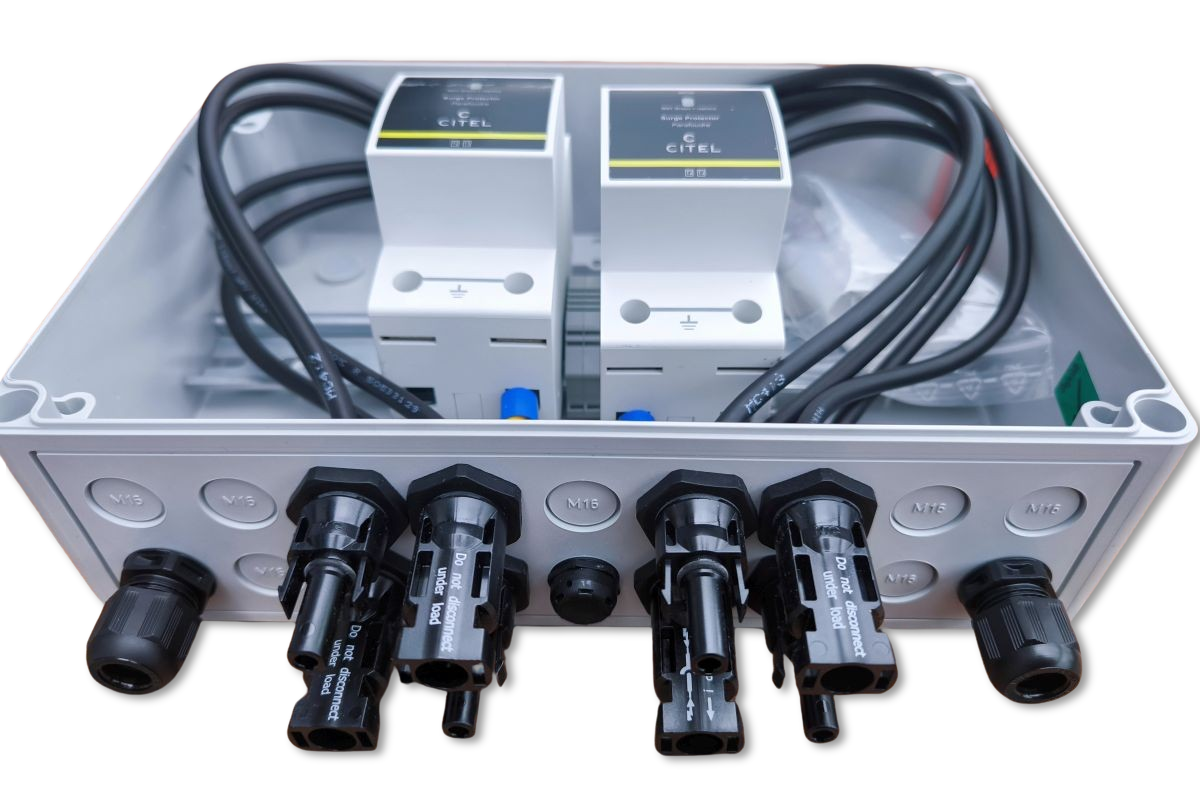

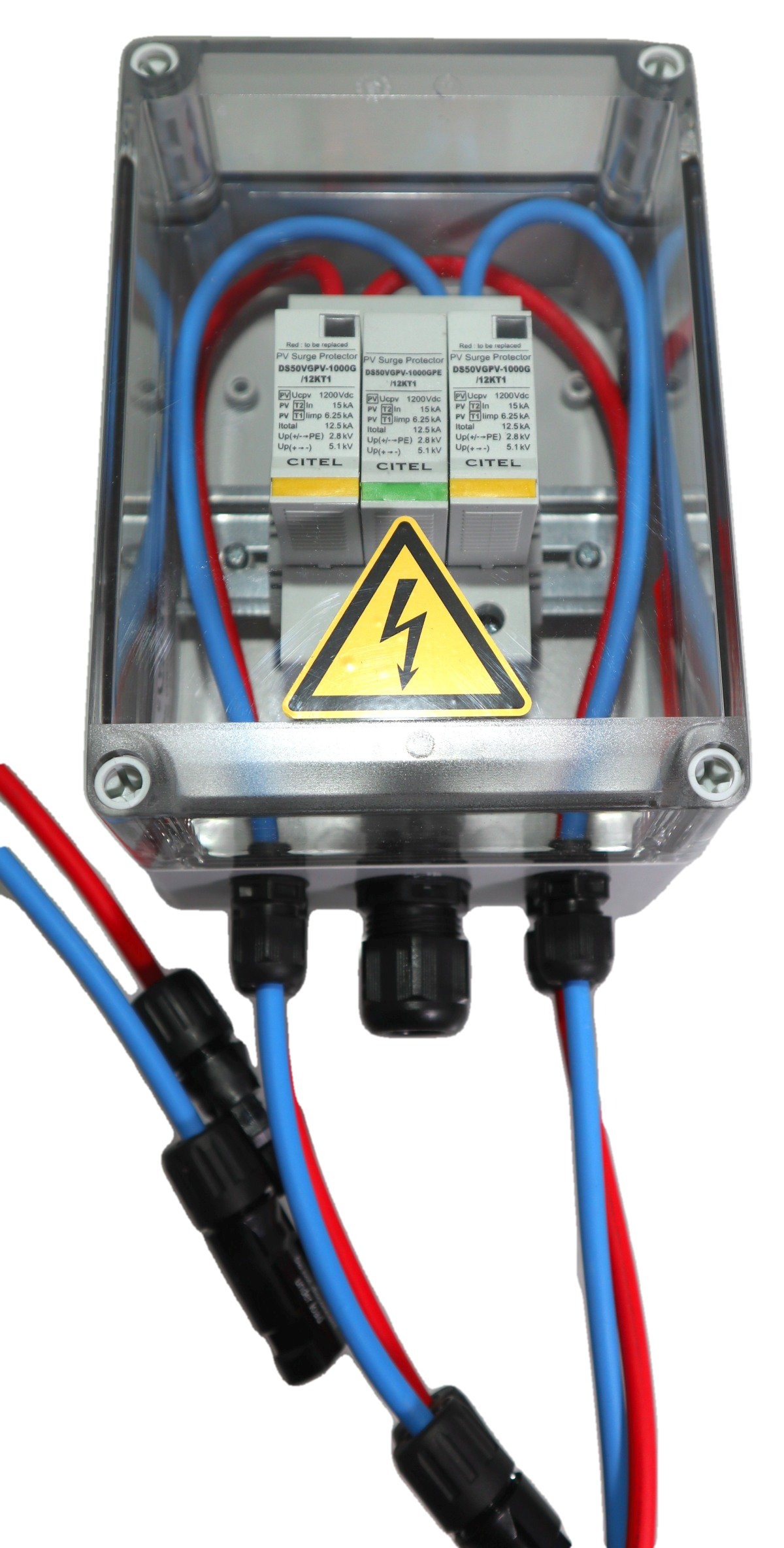

CITEL Solar DC Überspannungsschutz. Für 1 MPP Tracker. Schutzklasse Typ 2 Anschluss der Solarleitung: Bereits mit MC4 Steckern konfektioniert - Kein extra Y-Abzweigkabel als Zubehör notwendig Kompakt - Sicher - Einfach   Was zeichnet den Generatoranschlusskasten aus? Einfach: Bereits mit Solarleitung und MC4 Stecker konfektioniert. Kein Auflegen von Solarleitungen oder Kauf von Y-Steckern notwendig. Einzig Erde wird in der Box aufgelegt. Solarleitungen über die bereits installierten MC4 Steckverbinder. Kompakt: Kompaktes Gehäuse mit L/B/H nur 125 x 175 x 111mm Sicher: Vom renommierten Hersteller CITEL Electronis. Hergestellt in Deutschland. 120cm abgehende Soalrleitung mit MC4 Stecker kann direkt an den Wechselrichter angeschlossen werden (sofern der Wechselrichter MC4 kompatible Stecker hat) Schutzgrad: Schutzklasse Typ 2 (MOV Varistoren, indirekter Blitzeinschlag, also eingekoppelte Überspannung) Wichtig für die Installation: Es muss stets noch der Schutzleiter zur Ableitung der Spannung aufgelegt werden. Installation und Auswahl der Komponenten nur durch elektrische Fachkraft.   Spezifikation: Anwendung: Überspannungsschutz Wechselrichter DC seitig Überspannungsableiter (SPD): Typ 2 Für Anzahl MPP Tracker: 1 Hersteller: CITEL Electronics Abmemessung L/B/H; 125 x 175 x 111 mm Arbeitsspannung: Bis 1000 V Bemessungsstrom: 20 A Witterungsschutz: IP65 Beschreibung: Überspannungschutz ist gemäß VDE Norm verpflichtend für Photovoltaikanlagen sowohl auf der Wechselstrom- als auch auf der Gleichstromseite. Die meisten kleineren Wechselrichter verfügen jedoch nicht über einen nach VDE vorgeschrieben Überspannungsschutz vom Typ2 oder Typ1/2. Lediglich über einen Feinüberspannungsschutz (Typ 3).  Dieser Generatoranschlusskasten (GAK) ermöglicht eine unkomplizierte Nachrüstung. Der GAK braucht lediglich in die Strings zwischengesteckt werden. Solarleitungen sind bereits mit MultiContact MC4 Steckern ausgestattet.  Vorteile gegenüber anderen Anbietern ist, dass weder Leitungen bauseitig aufgelegt werden müssen noch dass recht teure Y-Zweigstecker als Zubehör gekauft werden müssen. CITEL ist einer der Marktführer in Sachen Überspannungsschutz und steht für hohe Sicherheit. Da hohe Ströme und Spannungen anliegen ist von "No-Name" Import Produkten abzuraten.´ Bitte beachten Sie:  Bemessung - Auswahl und Installation darf nur durch eine elektrotechnische Fachkraft erfolgen

CITEL Solar DC Überspannungsschutz. Für 1 MPP Tracker. Kombiableiter Schutzklasse Typ 1/2   Anschluss der Solarleitung: Bereits mit MC4 Steckern konfektioniert - Kein Auflegungen von Leitungen oder zusätzliche Y-Zweigkabel als Zubehör notwendig Kompakt - Sicher - Einfach   Was zeichnet den Generatoranschlusskasten aus? Einfach: Bereits mit Solarleitung und MC4 Stecker konfektioniert. Kein Kauf von Y-Steckern notwendig. Einzig Erde wird in der Box aufgelegt. Solarleitungen über die bereits installierten MC4 Steckverbinder. Kompakt: Kompaktes Gehäuse mit L/B/H nur 125 x 175 x 111mm Sicher: Vom renommierten Hersteller CITEL Electronis. Hergestellt in Deutschland. 120cm abgehende Solarleitung mit MC4 Stecker kann direkt an den Wechselrichter angeschlossen werden (sofern der Wechselrichter MC4 kompatible Stecker hat) Schutzgrad: Schutzklasse Typ 1/2 (direkter / indirekter Blitzeinschlag, Blitzschutzklasse 3+4) in der patentierten VG Technologie Wichtig für die Installation: Es muss stets noch der Schutzleiter zur Ableitung der Spannung aufgelegt werden. Installation und Auswahl der Komponenten nur durch elektrische Fachkraft.   Spezifikation: Anwendung: Überspannungsschutz Wechselrichter DC seitig Überspannungsableiter (SPD): Typ 1/2 Für Anzahl MPP Tracker: 1 Hersteller: CITEL Electronics Abmemessung L/B/H; 125 x 175 x 111 mm Arbeitsspannung: Bis 1000 V Bemessungsstrom: 20 A Witterungsschutz: IP65 Beschreibung: Überspannungschutz ist gemäß VDE Norm verpflichtend für Photovoltaikanlagen sowohl auf der Wechselstrom- als auch auf der Gleichstromseite. Die meisten kleineren Wechselrichter verfügen jedoch nicht über einen nach VDE vorgeschrieben Überspannungsschutz vom Typ2 oder Typ1/2. Lediglich über einen Feinüberspannungsschutz (Typ 3).  Dieser Generatoranschlusskasten (GAK) ermöglicht eine unkomplizierte Nachrüstung. Der GAK braucht lediglich in die Strings zwischengesteckt werden. Solarleitungen sind bereits mit MultiContact MC4 Steckern ausgestattet.  Vorteile gegenüber anderen Anbietern ist, dass weder Leitungen bauseitig aufgelegt werden müssen noch dass recht teure Y-Zweigstecker als Zubehör gekauft werden müssen. CITEL ist einer der Marktführer in Sachen Überspannungsschutz und steht für hohe Sicherheit. Da hohe Ströme und Spannungen anliegen ist von "No-Name" Import Produkten abzuraten. VG Technologie: Diese Technologie ist die exklusive und patentierte CITEL-Technologie, die auf speziellen Gasgefüllte Funkenstrecken (GSGs) basiert. Diese Bauelemente, Ergebnis von über 75 Jahren Erfahrung auf dem Gebiet der Gasentladungsröhren, haben ein genau auf das Stromnetz abgestimmtes Betriebsverhalten und zeichnen sich durch Robustheit und Stabilität aus. Ihre Kombination mit Varistoren verbindet die Vorteile beider Technologien miteinander. CITEL hat die VG-Technology ursprünglich für Niederspannungs-Blitzschutzgeräte vom Typ 1 entwickelt und sie anschließend auf diejenigen vom Typ 2 und auf Photovoltaik-Anwendungen erweitert. Bitte beachten Sie:  Bemessung - Auswahl und Installation darf nur durch eine elektrotechnische Fachkraft erfolgen

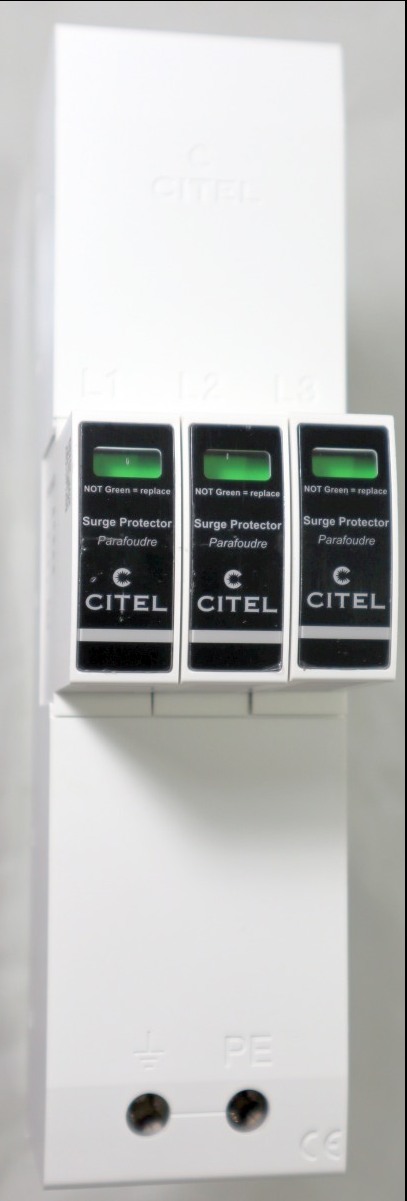

CITEL Kombiableiter zum Schutz der Wechselstromseite z.B. bei Photovoltaikinstallationen Kombiableiter Schutzklasse Typ 1/2/3  auf Basis einer gasgefüllten Funkenstrecke Installation auf 40mm Sammelschiene     Installation und Auswahl der Komponenten nur durch elektrische Fachkraft.   Spezifikation: Kombi-Ableiter Typ 1+2+3 auf Basis einer Gasgefüllten Funkenstrecke Für 40 mm Sammelschienensysteme Ableitfähigkeit pro Pol: Iimp= 8 kA (10/350 μs) Sichere Trennvorrichtung Spart Energiekosten; Erzeugt keinen (Netz-) Folgestrom, Betriebs- und leckstromfrei Erfüllt die VDN-Richtlinie für den Einsatz im Vorzählerbereich Einsetzbar für die Blitzschutzklassen III + IV Erfüllt die Normen IEC 61643-11 und EN 61643-11 Beschreibung: Der ZPAC1-8VG-31-275 mit 8 kA Ableitvermögen pro Pol ist eine platzsparende und günstige Lösung für Gebäude der Blitzschutzklassen III+IV und für die Montage auf 40 mm Sammelschienensysteme ausgelegt. Durch die integrierte CITEL VG-Technology vereint der ZPAC1-8VG-31-275 wie der DS250VG-300 als Kombi-Ableiter Typ 1+2+3 alle drei Schutzklassen in einem Gerät und bietet damit einen sehr guten Schutz gegen Überspannungen für die nachgelagerte Anlage. Der ZPAC1-8VG-31-275 erfüllt die VDN-Richtline bei Blitzschutzklasse III+IV und kann somit im Vorzählerbereich eingesetzt werden. Damit ist der ZPAC bestens geeignet zum Einbau in private und gewerbliche Gebäuden. Bitte beachten Sie:  Bemessung - Auswahl und Installation darf nur durch eine elektrotechnische Fachkraft erfolgen

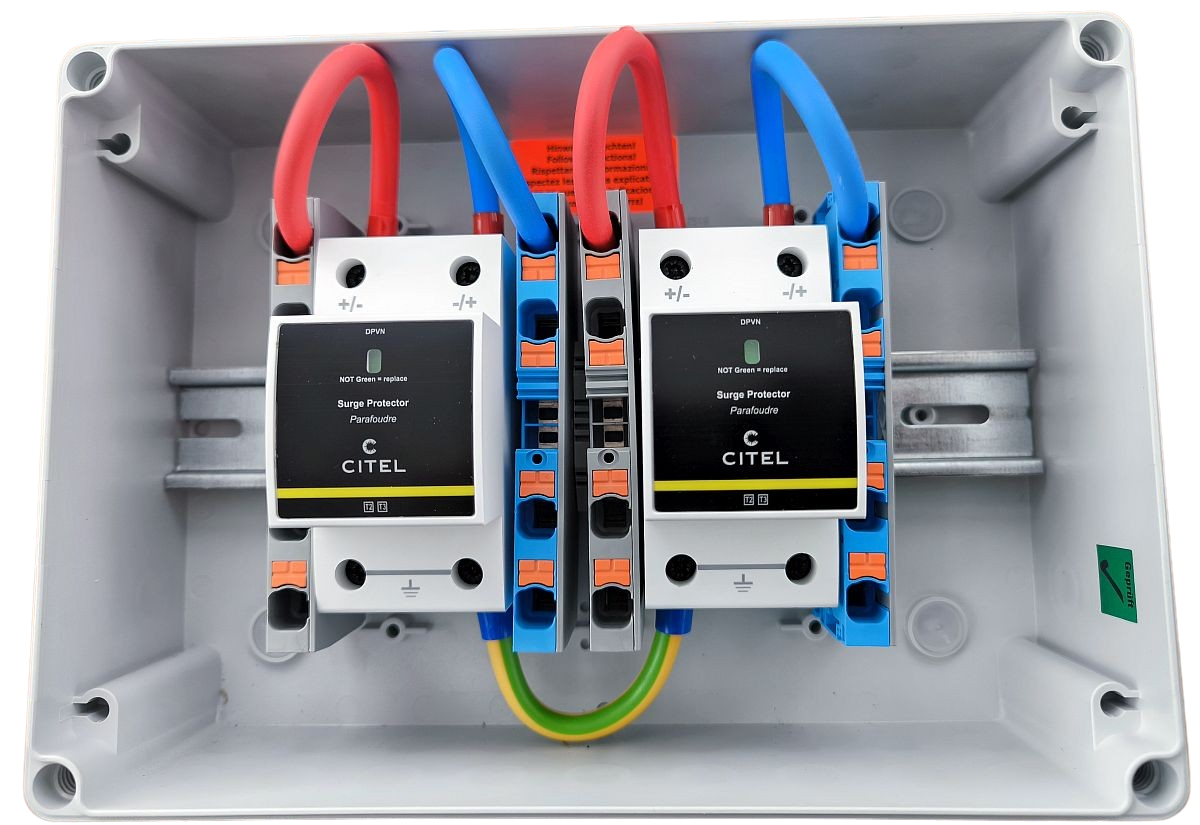

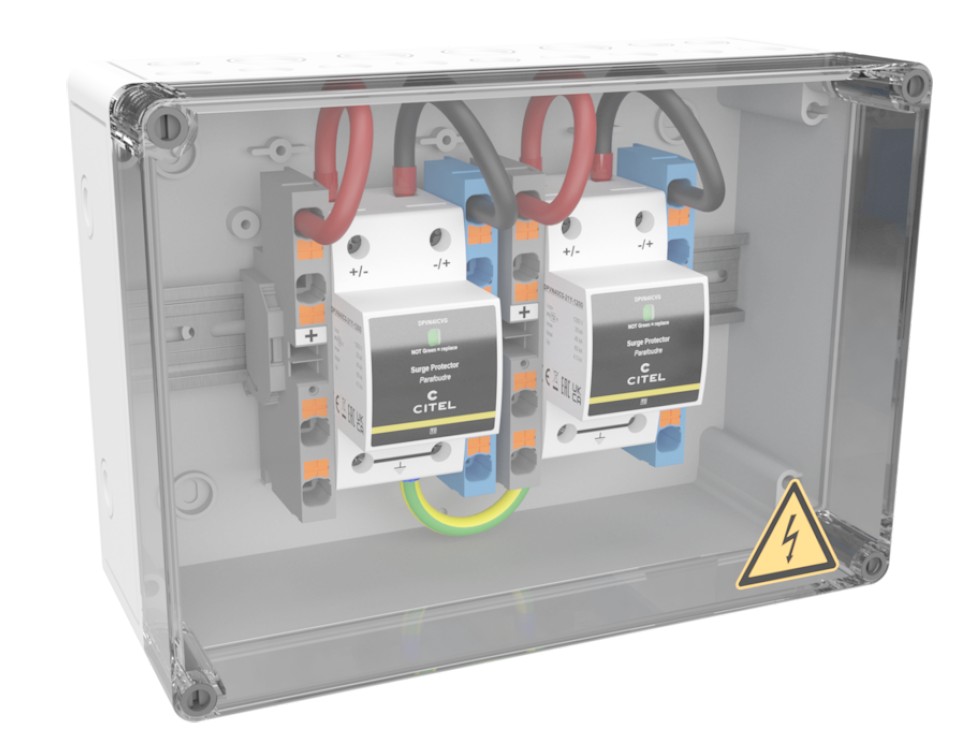

Produktbeschreibung – CITEL Generatoranschlusskasten GAK2.K2x10.K1x10.DP40-1-XS Der CITEL Generatoranschlusskasten GAK2.K2x10.K1x10.DP40-1-XS ist eine hochwertige Lösung für den sicheren und effizienten Anschluss von Photovoltaikanlagen mit zwei MPP-Trackern und zwei Strings. Dieses System gewährleistet optimalen Schutz und zuverlässige Leistung für Ihre Solaranlage. Hauptmerkmale: Integrierter Überspannungsschutz: Ausgestattet mit einem kombinierten Typ 2+3 Überspannungsschutzgerät (DPVN40C-21Y-1200) schützt der Anschlusskasten Ihre Photovoltaikanlage zuverlässig vor eingekoppelter Überspannungen aus indirekten Blitzeinschlägen. Robustes Gehäuse: Das Gehäuse besteht aus UV- und ozonbeständigem, glasfaserverstärktem Polycarbonat mit einem halbdurchsichtigen Deckel, der eine einfache Sichtprüfung ermöglicht. Mit der Schutzart IP65 ist es staubdicht und gegen Strahlwasser geschützt, was den Einsatz in anspruchsvollen Umgebungen ermöglicht. Anschluss über Federkraftklemmen (direktes Auflegen der Stringleitungen): Die Anschlüsse erfolgen über Federkraftklemmen, die einen schnellen und sicheren Anschluss der Leitungen gewährleisten. Für jeden MPP-Tracker stehen zwei Eingänge (6-10 mm²) und ein Ausgang (6-10 mm²) zur Verfügung. Der Erdanschluss erfolgt über eine Schraubklemme für Leiterquerschnitte von 6-35 mm². Flexible Kabeleinführung: Der Anschlusskasten verfügt über 14 M16-Kabeleinführungen, geeignet für Kabeldurchmesser von 4,5 bis 10 mm, was eine flexible und anpassungsfähige Installation ermöglicht. Elektrische Eigenschaften: Nennspannung DC (Un-dc): 1000 V Bemessungsisolationsspannung (Ui): 1000 V Bemessungsstrom (InA): 32 A Bemessungsstrangstrom (InC): 16 A Mechanische Eigenschaften: Abmessungen (BxHxT): 254 x 180 x 111 mm Gewicht: 1,648 kg Schutzklasse: II Schlagfestigkeit: IK08 Druckausgleichelement: Vorhanden Umgebungsbedingungen: Temperaturbereich Indoor: -5°C bis +40°C (24h Mittelwert max. +35°C) Temperaturbereich Outdoor: -25°C bis +40°C (24h Mittelwert max. +35°C) Luftfeuchtigkeit Indoor: Max. 50% bei +40°C, max. 90% bei 20°C (nicht kondensierend) Luftfeuchtigkeit Outdoor: Kurzzeitig 95% bei +25°C (nicht kondensierend) Einsatz von Überspannungsschutz Typ 2+3: Ein Überspannungsschutzgerät (SPD) vom Typ 2 dient dem Schutz elektrischer Anlagen vor einkoppelten Überspannungen, die durch indirekte Blitzeinschläge entstehen können. Diese Geräte begrenzen die Spannung auf ein sicheres Niveau und verhindern so Schäden an der elektrischen Installation und angeschlossenen Geräten. Der Einsatz von Typ-2-Ableitern bietet sich für Gebäude ohne äußeren Blitzschutz an. In Kombination mit einem Typ 3-Ableiter bieten sie zusätzlichen Schutz für Endgeräte. Normen und Zertifizierungen: Der Generatoranschlusskasten entspricht den Normen DIN EN 50539-11 und DIN EN IEC 61439-2, was seine hohe Qualität und Sicherheit unterstreicht. Mit dem CITEL GAK2.K2x10.K1x10.DP40-1-XS erhalten Sie einen zuverlässigen und langlebigen Generatoranschlusskasten, der Ihre Photovoltaikanlage effektiv schützt und eine stabile Leistung gewährleistet.

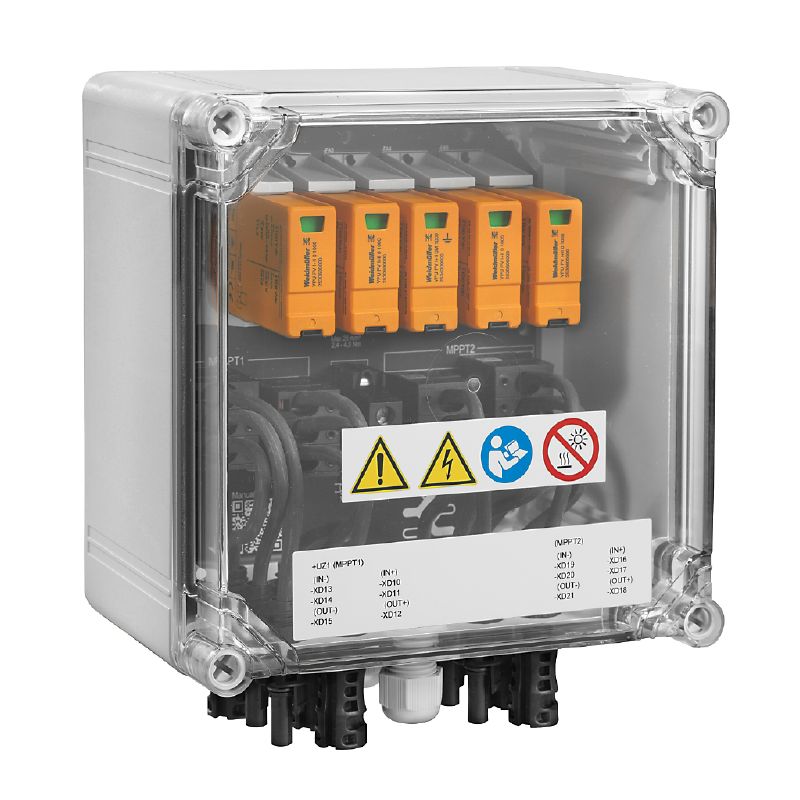

WEIDMÜLLER Solar DC Überspannungsschutz. Für 2 MPP Tracker. PVN DC 2IN/1OUTX2 2MPPT SPD2R EVO 1.1KV Schutzklasse Typ 2 Anschluss der Solarleitungen: Bereits mit MC4 SEVO2 Steckern konfektioniert - sichere und schnelle Installation Kompakt - Sicher - Einfach   Was zeichnet den Generatoranschlusskasten aus? Einfache Installation: Ausgestattet mit MC4-Evo 2 Steckern. Hierdurch schnelle und sichere Verbindung. Er hat ein kompaktes und robustes Gehäuse aus glasfaserverstärktem Polyester und Polycarbonat, das eine Schutzart von IP65 aufweist. Sicher: Vom renommierten Hersteller Weidmüller Hoher Schutz: Er ist mit einem Überspannungsschutz der Klasse II ausgestattet´. Für eine DC Bemessungsspannung von 1100 Volt und 30A Strom je String Anschluss: Für 2 MPP. 4 Eingänge. 2 Ausgänge. Wichtig für die Installation: Es muss stets noch der Schutzleiter zur Ableitung der Spannung aufgelegt werden. Installation und Auswahl der Komponenten nur durch elektrische Fachkraft.   Spezifikation: Anwendung: Überspannungsschutz Wechselrichter DC seitig Überspannungsableiter (SPD): Typ 2 Für Anzahl MPP Tracker: 2 Hersteller: WEIDMÜLLER Abmemessung L/B/H; 300x 132x 200 mm Arbeitsspannung: Bis 1100 V Bemessungsstrom: 2x30 A Witterungsschutz: IP65 Beschreibung: Überspannungschutz ist gemäß VDE Norm verpflichtend für Photovoltaikanlagen sowohl auf der Wechselstrom- als auch auf der Gleichstromseite. Viele Wechselrichter verfügen jedoch nicht über einen nach VDE vorgeschrieben Überspannungsschutz vom Typ2 oder Typ1/2. Lediglich über einen Feinüberspannungsschutz (Typ 3).  Auch bei Wechselrichtern mit integriertem Überspannungsschutz kann die Verwendung der Weidmüller Überspannungsbox sinnvoll sein. Grund: Der externe Anschlusskasten sorgt dafür, dass die Überspannung erst gar nicht in das Innere des Wechselrichter eindringt. Sobald Überspannung erst mal im Gehäuse des Wechselrichters eingedrungen ist, kann sie auch bei integriertem Überspannungsschutz sich in die empfindliche Elektronik einkoppeln und Schaden anrichten.   Dieser Generatoranschlusskasten (GAK) ermöglicht eine unkomplizierte Nachrüstung. Der GAK braucht lediglich in die Strings zwischengesteckt werden. Anschlüsse sind bereits mit MultiContact MC4 EVO2 Steckern ausgestattet.  Vorteile gegenüber anderen Anbietern ist, dass weder Leitungen bauseitig aufgelegt werden müssen noch dass recht teure Y-Zweigstecker als Zubehör gekauft werden müssen. WEIDMÜLLER ist einer der Marktführer in Sachen Überspannungsschutz und steht für hohe Sicherheit. Da hohe Ströme und Spannungen anliegen ist von "No-Name" Import Produkten abzuraten. Bitte beachten Sie:  Bemessung - Auswahl und Installation darf nur durch eine elektrotechnische Fachkraft erfolgen

Produktbeschreibung – CITEL Generatoranschlusskasten GAK6.K4x16.K1x16.DP6-1-XS Der CITEL Generatoranschlusskasten GAK6.K4x16.K1x16.DP6-1-XS bietet eine robuste und zuverlässige Lösung für Photovoltaikanlagen mit zwei MPP-Trackern und jeweils zwei Strings. Dank integriertem Überspannungsschutz Typ 1+2+3 (DPVN1-6C-21Y-1200) ist Ihre PV-Anlage umfassend vor Blitz- und Überspannungsschäden geschützt – ideal für Anlagen in Gebäuden mit äußerem Blitzschutz. Hauptmerkmale Integrierter Überspannungsschutz Typ 1+2+3: Schutz vor direkten und indirekten Blitzströmen sowie Schaltüberspannungen – für PV-Anlagen bis 1000 V DC. Robustes Gehäuse mit Schutzart IP65: UV- und ozonbeständiges Polycarbonat mit halbdurchsichtigem Deckel, staub- und strahlwassergeschützt – ideal für Innen- und Außeneinsatz. Federkraftklemmen für schnellen Anschluss: 2 Eingänge je MPPT: 6–10 mm² 1 Ausgang je MPPT: 6–10 mm² Erdung über Schraubklemme: 6–35 mm² 14x M16 Kabeleinführungen: Für Kabeldurchmesser von 4,5 bis 10 mm – flexibel anpassbar. Elektrische Eigenschaften SPD Typ: IEC Typ 1+2+3 Anwendung: 230/400 V AC, Photovoltaik 1000 V DC Nennspannung DC (Un-dc): 1000 V Bemessungsisolationsspannung (Ui): 1000 V Bemessungsstrom (InA): 32 A Bemessungsstrangstrom (InC): 16 A Mechanische Eigenschaften Abmessungen (BxHxT): 254 x 180 x 111 mm Gewicht: 1,648 kg Schutzklasse: II (SK II) Schlagfestigkeit: IK08 Druckausgleichelement: vorhanden Gehäusematerial: Glasfaserverstärktes Polycarbonat Umgebungsbedingungen Temperatur Indoor: -5 °C bis +40 °C (24h Mittelwert max. +35 °C) Temperatur Outdoor: -25 °C bis +40 °C (24h Mittelwert max. +35 °C) Luftfeuchtigkeit Indoor: max. 50 % bei +40 °C, max. 90 % bei 20 °C (nicht kondensierend) Luftfeuchtigkeit Outdoor: kurzzeitig 95 % bei +25 °C (nicht kondensierend) Normen und Zertifizierungen DIN EN 50539-11 DIN EN IEC 61439-2 Mit dem CITEL GAK6.K4x16.K1x16.DP6-1-XS erhalten Sie eine wetterfeste, normkonforme und anschlussfertige Solar-Anschlussbox für höchste Sicherheitsanforderungen – ideal für moderne PV-Anlagen mit 2 MPP-Trackern.

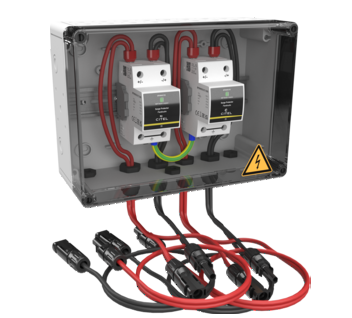

CITEL Solar DC Überspannungsschutz. Für 2 MPP Tracker. Schutzklasse Typ 2   Anschluss der Solarleitungen: Bereits mit MC4 Steckern konfektioniert - Kein extra Y-Abzweigkabel als Zubehör notwendig Kompakt - Sicher - Einfach   Was zeichnet den Generatoranschlusskasten aus? Einfach: Bereits mit Solarleitung und MC4 Stecker konfektioniert. Kein Kauf von Y-Steckern notwendig. Einzig Erde wird in der Box aufgelegt. Solarleitungen über die bereits installierten MC4 Steckverbinder. Sicher: Vom renommierten Hersteller CITEL Electronis. Hergestellt in Deutschland. 120cm abgehende Solarleitung mit MC4 Stecker kann direkt an den Wechselrichter angeschlossen werden (sofern der Wechselrichter MC4 kompatible Stecker hat) Schutzgrad: Schutzklasse Typ 2 ( indirekter Blitzeinschlag) in der patentierten VG Technologie Wichtig für die Installation: Es muss stets noch der Schutzleiter zur Ableitung der Spannung aufgelegt werden. Installation und Auswahl der Komponenten nur durch elektrische Fachkraft.   Spezifikation: Anwendung: Überspannungsschutz Wechselrichter DC seitig Überspannungsableiter (SPD): Typ 2 Für Anzahl MPP Tracker: 2 Hersteller: CITEL Electronics Abmemessung B/H/T; 254x 180x111 mm Arbeitsspannung: Bis 1000 V Bemessungsstrom:2x52A Witterungsschutz: IP65 Beschreibung: Überspannungschutz ist gemäß VDE Norm verpflichtend für Photovoltaikanlagen sowohl auf der Wechselstrom- als auch auf der Gleichstromseite. Die meisten kleineren Wechselrichter verfügen jedoch nicht über einen nach VDE vorgeschrieben Überspannungsschutz vom Typ2 oder Typ1/2. Lediglich über einen Feinüberspannungsschutz (Typ 3).  Dieser Generatoranschlusskasten (GAK) ermöglicht eine unkomplizierte Nachrüstung. Der GAK braucht lediglich in die Strings zwischengesteckt werden. Solarleitungen sind bereits mit MultiContact MC4 Steckern ausgestattet.  Vorteile gegenüber anderen Anbietern ist, dass weder Leitungen bauseitig aufgelegt werden müssen noch dass recht teure Y-Zweigstecker als Zubehör gekauft werden müssen. CITEL ist einer der Marktführer in Sachen Überspannungsschutz und steht für hohe Sicherheit. Da hohe Ströme und Spannungen anliegen ist von "No-Name" Import Produkten abzuraten. VG Technologie: Diese Technologie ist die exklusive und patentierte CITEL-Technologie, die auf speziellen Gasgefüllte Funkenstrecken (GSGs) basiert. Diese Bauelemente, Ergebnis von über 75 Jahren Erfahrung auf dem Gebiet der Gasentladungsröhren, haben ein genau auf das Stromnetz abgestimmtes Betriebsverhalten und zeichnen sich durch Robustheit und Stabilität aus. Ihre Kombination mit Varistoren verbindet die Vorteile beider Technologien miteinander. CITEL hat die VG-Technology ursprünglich für Niederspannungs-Blitzschutzgeräte vom Typ 1 entwickelt und sie anschließend auf diejenigen vom Typ 2 und auf Photovoltaik-Anwendungen erweitert. Bitte beachten Sie:  Bemessung - Auswahl und Installation darf nur durch eine elektrotechnische Fachkraft erfolgen

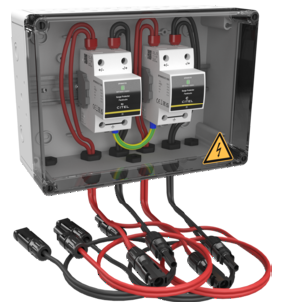

CITEL Solar DC Überspannungsschutz. Für 2 MPP Tracker. Kombiableiter Schutzklasse Typ 1 und 2   Anschluss der Solarleitungen: Bereits mit MC4 Steckern konfektioniert - Kein gesondertes Y-Zweigkabel als Zubehör notwendig Kompakt - Sicher - Einfach   Was zeichnet den Generatoranschlusskasten aus? Einfach: Bereits mit Solarleitung und MC4 Stecker konfektioniert. Kein Auflegen von Solarleitungen oder Kauf von Y-Steckern notwendig. Einzig Erde wird in der Box aufgelegt. Solarleitungen über die bereits installierten MC4 Steckverbinder. Sicher: Vom renommierten Hersteller CITEL Electronis. Hergestellt in Deutschland. 120cm abgehende Solarleitung mit MC4 Stecker kann direkt an den Wechselrichter angeschlossen werden (sofern der Wechselrichter MC4 kompatible Stecker hat) Schutzgrad: Schutzklasse Typ 1/2 ( indirekter Blitzeinschlag, Blitzschutzklasse 3+4) in der patentierten VG Technologie Wichtig für die Installation: Es muss stets noch der Schutzleiter zur Ableitung der Spannung aufgelegt werden. Installation und Auswahl der Komponenten nur durch elektrische Fachkraft.   Spezifikation: Anwendung: Überspannungsschutz Wechselrichter DC seitig Überspannungsableiter (SPD): Typ 1 & 2 Für Anzahl MPP Tracker: 2 Hersteller: CITEL Electronics Abmemessung B/H/T; 245x 180x 111 mm Arbeitsspannung: Bis 1000 V Bemessungsstrom: 2x52 A Witterungsschutz: IP65 Beschreibung: Überspannungschutz ist gemäß VDE Norm verpflichtend für Photovoltaikanlagen sowohl auf der Wechselstrom- als auch auf der Gleichstromseite. Die meisten kleineren Wechselrichter verfügen jedoch nicht über einen nach VDE vorgeschrieben Überspannungsschutz vom Typ2 oder Typ1/2. Lediglich über einen Feinüberspannungsschutz (Typ 3).  Dieser Generatoranschlusskasten (GAK) ermöglicht eine unkomplizierte Nachrüstung. Der GAK braucht lediglich in die Strings zwischengesteckt werden. Solarleitungen sind bereits mit MultiContact MC4 Steckern ausgestattet.  Vorteile gegenüber anderen Anbietern ist, dass weder Leitungen bauseitig aufgelegt werden müssen noch dass recht teure Y-Zweigstecker als Zubehör gekauft werden müssen. CITEL ist einer der Marktführer in Sachen Überspannungsschutz und steht für hohe Sicherheit. Da hohe Ströme und Spannungen anliegen ist von "No-Name" Import Produkten abzuraten. VG Technologie: Diese Technologie ist die exklusive und patentierte CITEL-Technologie, die auf speziellen Gasgefüllte Funkenstrecken (GSGs) basiert. Diese Bauelemente, Ergebnis von über 75 Jahren Erfahrung auf dem Gebiet der Gasentladungsröhren, haben ein genau auf das Stromnetz abgestimmtes Betriebsverhalten und zeichnen sich durch Robustheit und Stabilität aus. Ihre Kombination mit Varistoren verbindet die Vorteile beider Technologien miteinander. CITEL hat die VG-Technology ursprünglich für Niederspannungs-Blitzschutzgeräte vom Typ 1 entwickelt und sie anschließend auf diejenigen vom Typ 2 und auf Photovoltaik-Anwendungen erweitert. Bitte beachten Sie:  Bemessung - Auswahl und Installation darf nur durch eine elektrotechnische Fachkraft erfolgen

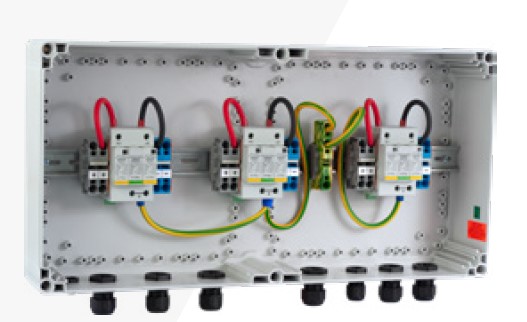

CITEL Solar DC Überspannungsschutz. Für 3 MPP Tracker. Schutzklasse Typ 2 Kompakt - Sicher - Einfach   Was zeichnet den Generatoranschlusskasten aus? Sicher: Vom renommierten Hersteller CITEL Electronis. Hergestellt in Deutschland. Schutzgrad: Schutzklasse Typ 2 ( indirekter Blitzeinschlag) in der patentierten VG Technologie Wichtig für die Installation: Es muss stets noch der Schutzleiter zur Ableitung der Spannung aufgelegt werden. Installation und Auswahl der Komponenten nur durch elektrische Fachkraft.   Spezifikation: Anwendung: Überspannungsschutz Wechselrichter DC seitig Überspannungsableiter (SPD): Typ 2 Für Anzahl MPP Tracker: 3 Hersteller: CITEL Electronics Abmemessung L/B/H; 600x 300x 132 mm Arbeitsspannung: Bis 1000 V Bemessungsstrom: 3x40 A Witterungsschutz: IP65 Beschreibung: Überspannungschutz ist gemäß VDE Norm verpflichtend für Photovoltaikanlagen sowohl auf der Wechselstrom- als auch auf der Gleichstromseite. Die meisten kleineren Wechselrichter verfügen jedoch nicht über einen nach VDE vorgeschrieben Überspannungsschutz vom Typ2 oder Typ1/2. Lediglich über einen Feinüberspannungsschutz (Typ 3).  Dieser Generatoranschlusskasten (GAK) ermöglicht eine unkomplizierte Nachrüstung. Der GAK braucht lediglich in die Strings zwischengesteckt werden. Solarleitungen sind bereits mit MultiContact MC4 Steckern ausgestattet.  Vorteile gegenüber anderen Anbietern ist, dass weder Leitungen bauseitig aufgelegt werden müssen noch dass recht teure Y-Zweigstecker als Zubehör gekauft werden müssen. CITEL ist einer der Marktführer in Sachen Überspannungsschutz und steht für hohe Sicherheit. Da hohe Ströme und Spannungen anliegen ist von "No-Name" Import Produkten abzuraten. VG Technologie: Diese Technologie ist die exklusive und patentierte CITEL-Technologie, die auf speziellen Gasgefüllte Funkenstrecken (GSGs) basiert. Diese Bauelemente, Ergebnis von über 75 Jahren Erfahrung auf dem Gebiet der Gasentladungsröhren, haben ein genau auf das Stromnetz abgestimmtes Betriebsverhalten und zeichnen sich durch Robustheit und Stabilität aus. Ihre Kombination mit Varistoren verbindet die Vorteile beider Technologien miteinander. CITEL hat die VG-Technology ursprünglich für Niederspannungs-Blitzschutzgeräte vom Typ 1 entwickelt und sie anschließend auf diejenigen vom Typ 2 und auf Photovoltaik-Anwendungen erweitert. Bitte beachten Sie:  Bemessung - Auswahl und Installation darf nur durch eine elektrotechnische Fachkraft erfolgen
