Produktbeschreibung – CITEL Generatoranschlusskasten GAK2.K2x10.K1x10.DP40-1-XS

Der CITEL Generatoranschlusskasten GAK2.K2x10.K1x10.DP40-1-XS ist eine hochwertige Lösung für den sicheren und effizienten Anschluss von Photovoltaikanlagen mit zwei MPP-Trackern und zwei Strings. Dieses System gewährleistet optimalen Schutz und zuverlässige Leistung für Ihre Solaranlage.

Hauptmerkmale:

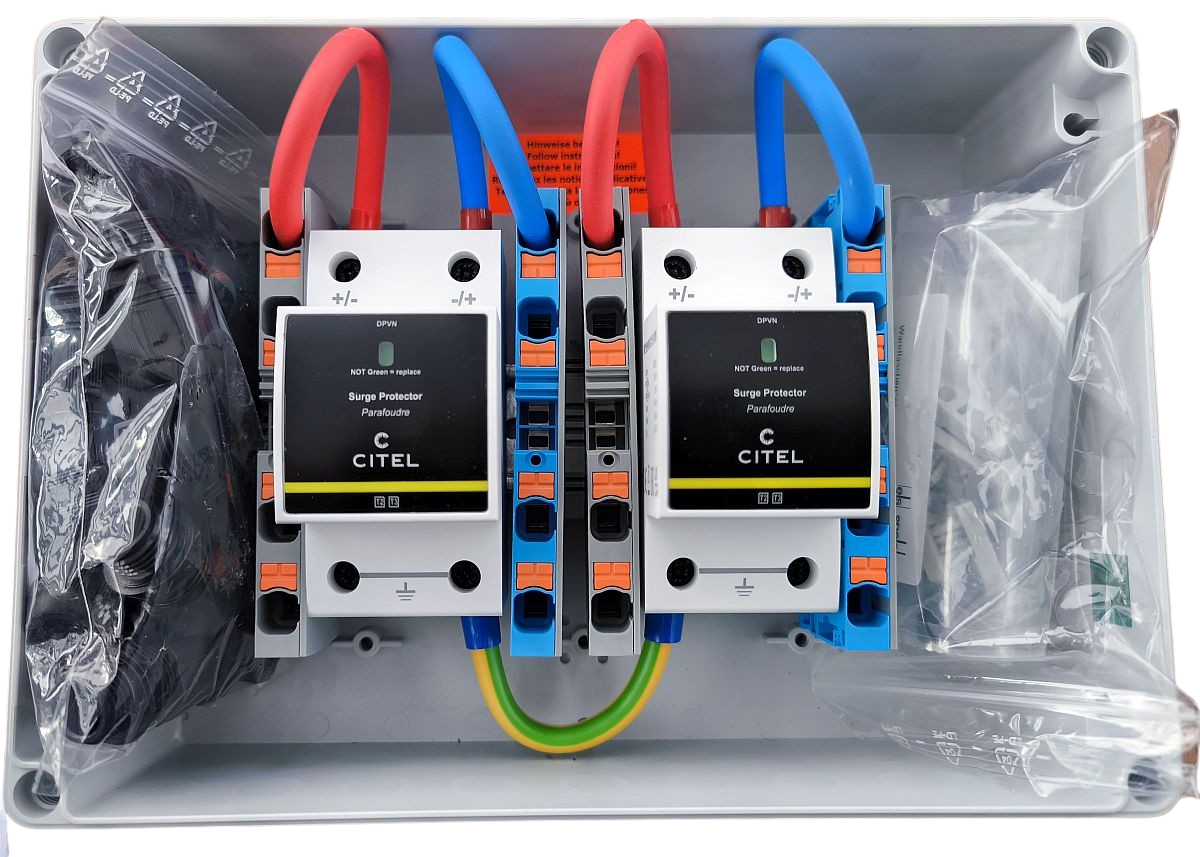

• Integrierter Überspannungsschutz: Ausgestattet mit einem kombinierten Typ 2+3 Überspannungsschutzgerät (DPVN40C-21Y-1200) schützt der Anschlusskasten Ihre Photovoltaikanlage zuverlässig vor eingekoppelter Überspannungen aus indirekten Blitzeinschlägen.

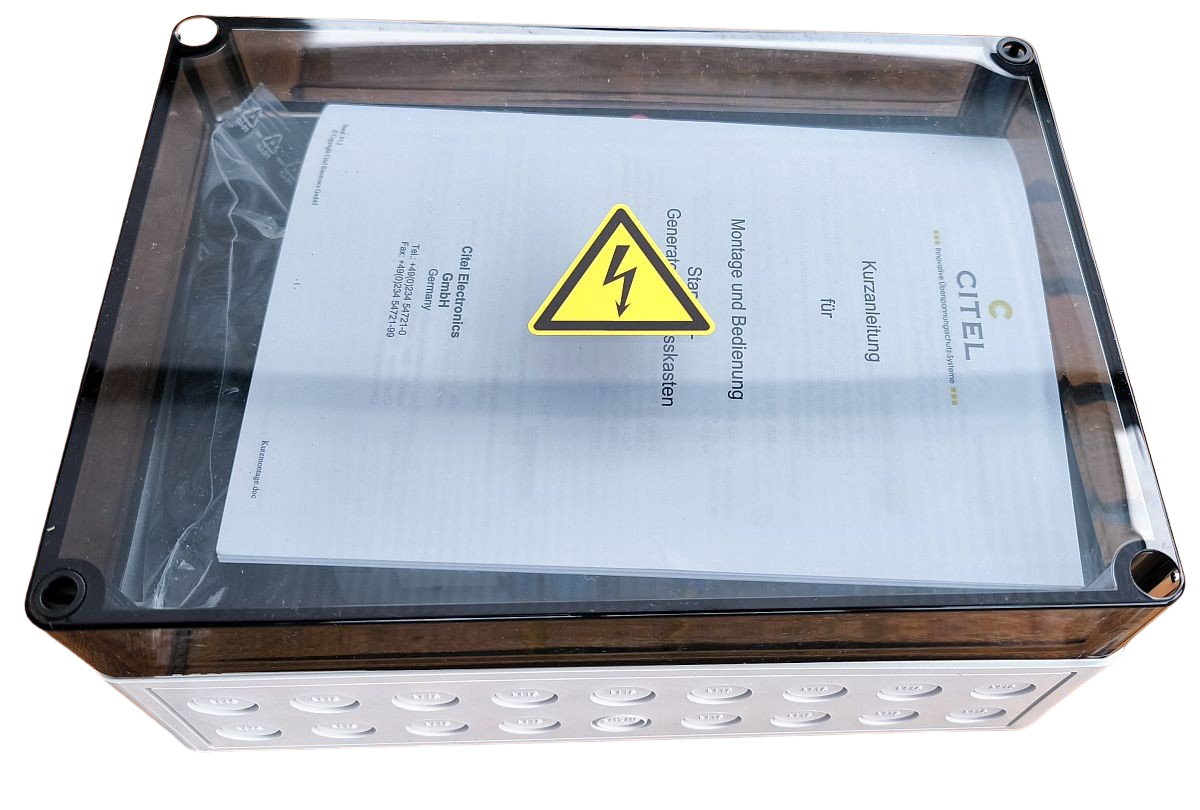

• Robustes Gehäuse: Das Gehäuse besteht aus UV- und ozonbeständigem, glasfaserverstärktem Polycarbonat mit einem halbdurchsichtigen Deckel, der eine einfache Sichtprüfung ermöglicht. Mit der Schutzart IP65 ist es staubdicht und gegen Strahlwasser geschützt, was den Einsatz in anspruchsvollen Umgebungen ermöglicht.
• Anschluss über Federkraftklemmen (direktes Auflegen der Stringleitungen): Die Anschlüsse erfolgen über Federkraftklemmen, die einen schnellen und sicheren Anschluss der Leitungen gewährleisten. Für jeden MPP-Tracker stehen zwei Eingänge (6-10 mm²) und ein Ausgang (6-10 mm²) zur Verfügung. Der Erdanschluss erfolgt über eine Schraubklemme für Leiterquerschnitte von 6-35 mm².
• Flexible Kabeleinführung: Der Anschlusskasten verfügt über 14 M16-Kabeleinführungen, geeignet für Kabeldurchmesser von 4,5 bis 10 mm, was eine flexible und anpassungsfähige Installation ermöglicht.

Elektrische Eigenschaften:

• Nennspannung DC (Un-dc): 1000 V
• Bemessungsisolationsspannung (Ui): 1000 V
• Bemessungsstrom (InA): 32 A
• Bemessungsstrangstrom (InC): 16 A

Mechanische Eigenschaften:

• Abmessungen (BxHxT): 254 x 180 x 111 mm
• Gewicht: 1,648 kg
• Schutzklasse: II
• Schlagfestigkeit: IK08
• Druckausgleichelement: Vorhanden

Umgebungsbedingungen:

• Temperaturbereich Indoor: -5°C bis +40°C (24h Mittelwert max. +35°C)
• Temperaturbereich Outdoor: -25°C bis +40°C (24h Mittelwert max. +35°C)
• Luftfeuchtigkeit Indoor: Max. 50% bei +40°C, max. 90% bei 20°C (nicht kondensierend)
• Luftfeuchtigkeit Outdoor: Kurzzeitig 95% bei +25°C (nicht kondensierend)

Einsatz von Überspannungsschutz Typ 2+3:

Ein Überspannungsschutzgerät (SPD) vom Typ 2 dient dem Schutz elektrischer Anlagen vor einkoppelten Überspannungen, die durch indirekte Blitzeinschläge entstehen können. Diese Geräte begrenzen die Spannung auf ein sicheres Niveau und verhindern so Schäden an der elektrischen Installation und angeschlossenen Geräten. Der Einsatz von Typ-2-Ableitern bietet sich für Gebäude ohne äußeren Blitzschutz an. In Kombination mit einem Typ 3-Ableiter bieten sie zusätzlichen Schutz für Endgeräte.

Normen und Zertifizierungen:

Der Generatoranschlusskasten entspricht den Normen DIN EN 50539-11 und DIN EN IEC 61439-2, was seine hohe Qualität und Sicherheit unterstreicht.

Mit dem CITEL GAK2.K2x10.K1x10.DP40-1-XS erhalten Sie einen zuverlässigen und langlebigen Generatoranschlusskasten, der Ihre Photovoltaikanlage effektiv schützt und eine stabile Leistung gewährleistet.
