Schwerlast-Dachhaken  VARIO - mehrfach verstellbar.
Für hohe Schneelasten. Hebel und Winkel Querschnitt 6 x30mm

Aus 1.4016 Edelstahl (Haken / Grundplatte / Schrauben).

Vormontiert: Inklusive Edelstahl Schrauben & Muttern

Zur Montage von Photovoltaikmodulen auf Dächer mit Dachstein, Ziegel oder Pfannen


Materialart: Edelstahl
Güte: 1.4016 (X6Cr17)
Ausführung: Gestanzt, gebogen und sandgestrahlt
Gewicht: (Kg/St.) 0,805

Lieferumfang:

• 1 x Dachhaken Edelstahl (vormontiert). Vario verstellbar. Vormontiert. Haken/Winkel aus 1.4016. Schrauben Edelstahl A2. Querschnitt Bügel und Winkel: 30x 6mm.

Empfohlene Schrauben als Zubehör:

• Tellerkopfschraube (Holzbauschraube, Länge 80mm oder 100mm). Z.B. unsere Artikel #1981 oder #1982. Zur Verankerung des Dachhakens in den Dachsparren.
• M10 Edelstahlschraube (Artikel #1907) & Sperrzahnmutter (Artikel #1904) zur Anbindung des Dachhaken an die Unternut unserer 40x40mm Aluschiene

Was zeichnet den Dachhaken aus?

• Komfortable Montage. Variabel einsetzbar durch Verstellwege am Steg sowie am Oberteil
• Horizontal verstellbar (links, Mitte, rechts) durch 3x Schraubaufnahme in der Grundplatte. Somit können Sie den Haken komfortabel auf das "Wellental" der Dachpfanne ausrichten.
• Vertikale Verstellwege ermöglichen einen einfachen Ausgleich von Unebenheiten auf dem Dach

Anwendung:

Zur Befestigung von PV Modulen auf Dächern mit Ziegel, Pfannen, Dachsteinen.

Für hohe Schneelasten mit einem Hebelquerschnitt von 30 x 6 mm.

Durch die 9 versetzten Rundlöcher auf der Grundplatte ist sichergestellt, dass stets ein passendes Bohrloch für die Befestigung am Dachsparren vorhanden ist. Der Dachhaken muss als nicht zwangsläufig mittig auf dem Sparren befestigt werden. Eine versetzte Montage ist ebenso möglich. Es werden 2 Stück Holzbauschrauben je Dachhaken zur Befestigung empfohlen. Diese können Sie optional hier im Angebot dazukaufen.

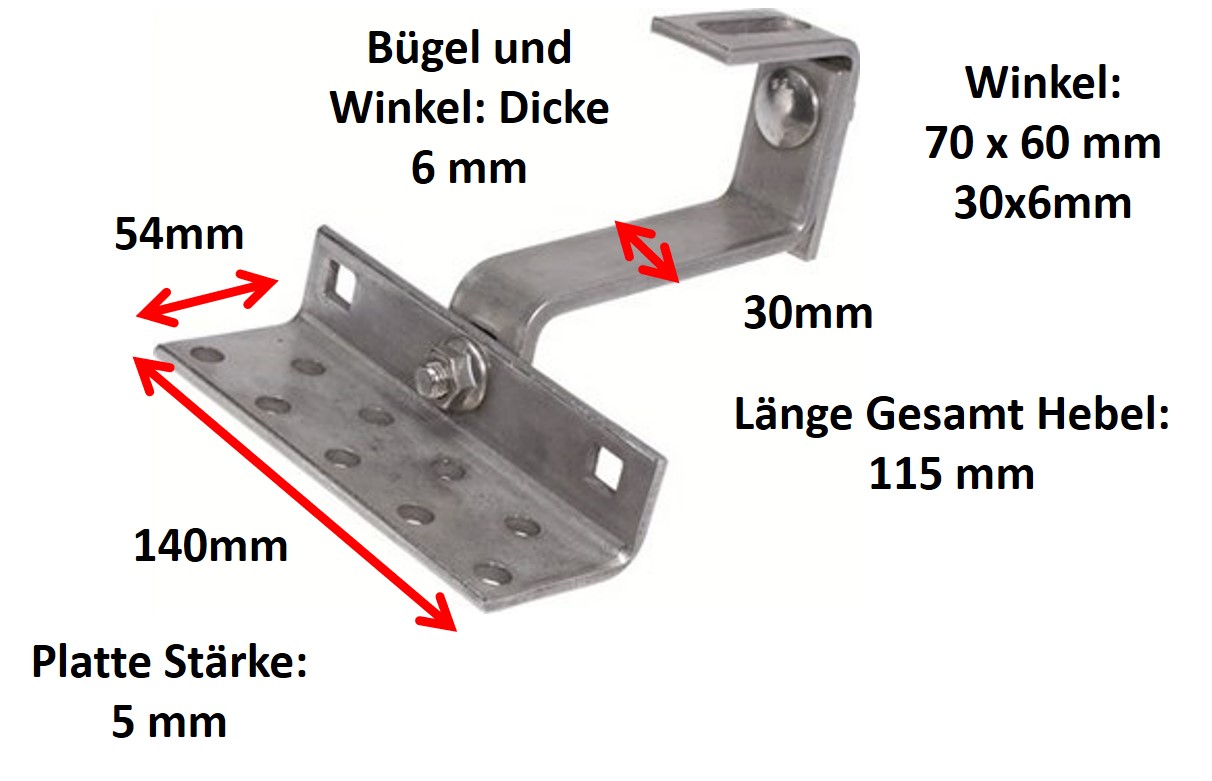

Das Langloch des Dachhaken an dem oberen Verstellstück hat eine Abmessung von 35 x 11mm und dient der Anbindung an das Aluprofil mittels einer M10 Schraube. Passende Aluschienen erhalten Sie bei uns im Shop. Dieses und weiteres Montagematerial wie fertige Klemmsets, Aluprofile und vieles weiteres erhalten Sie ebenfalls bei uns.
