Vario Solar Gelenk Konsole PV Aufständerung Winkel Drehgelenk Befestigung Aluprofil
| Anzahl | Stückpreis |
|---|---|
| Bis 9 |
3,50 €*
|
| Bis 29 |
3,33 €*
|
| Bis 49 |
3,15 €*
|
| Ab 50 |
2,98 €*
|
Produktinformationen "Vario Solar Gelenk Konsole PV Aufständerung Winkel Drehgelenk Befestigung Aluprofil"

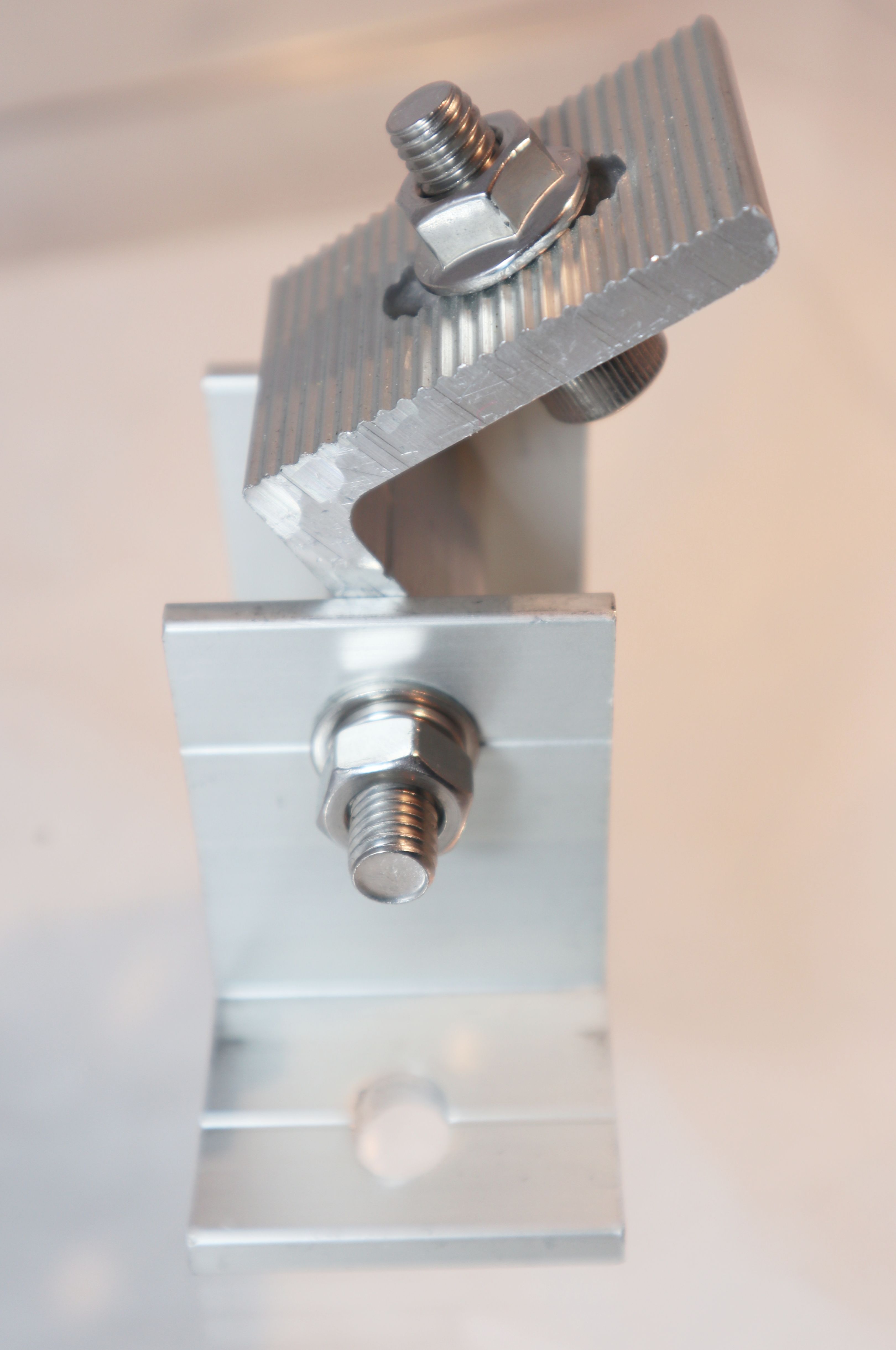

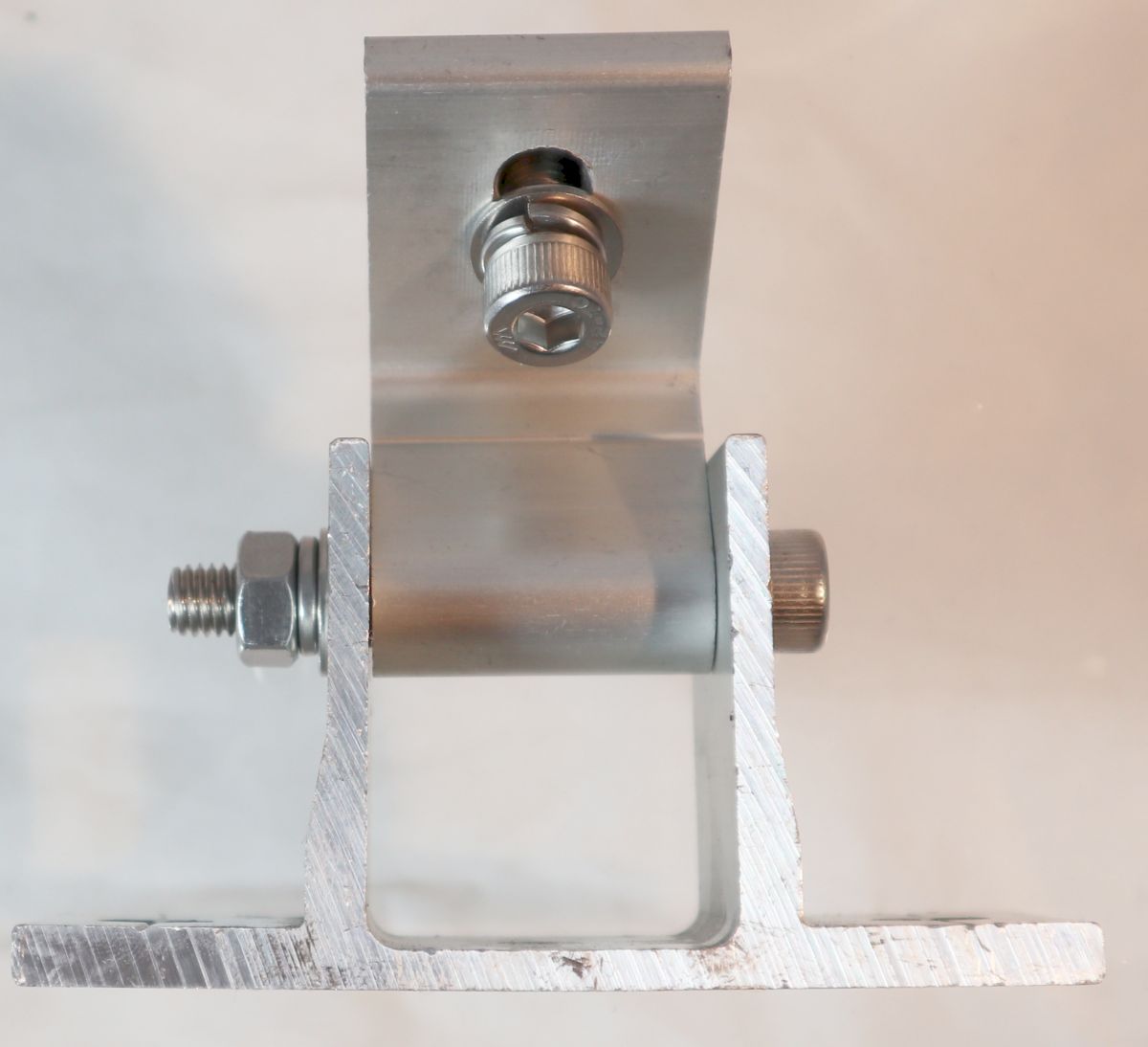

Vario Solar Gelenkkonsole – PV Aufständerung mit Drehgelenk und Aluwinkel
Einsatz: Für Sonderkonstruktionen, variabel einstellbare Systeme und Photovoltaik-Aufständerungen.
Material: Konsole und Winkel aus Aluminium, Schrauben aus Edelstahl.
Funktion: Drehbar und stufenlos im Winkel verstellbar.

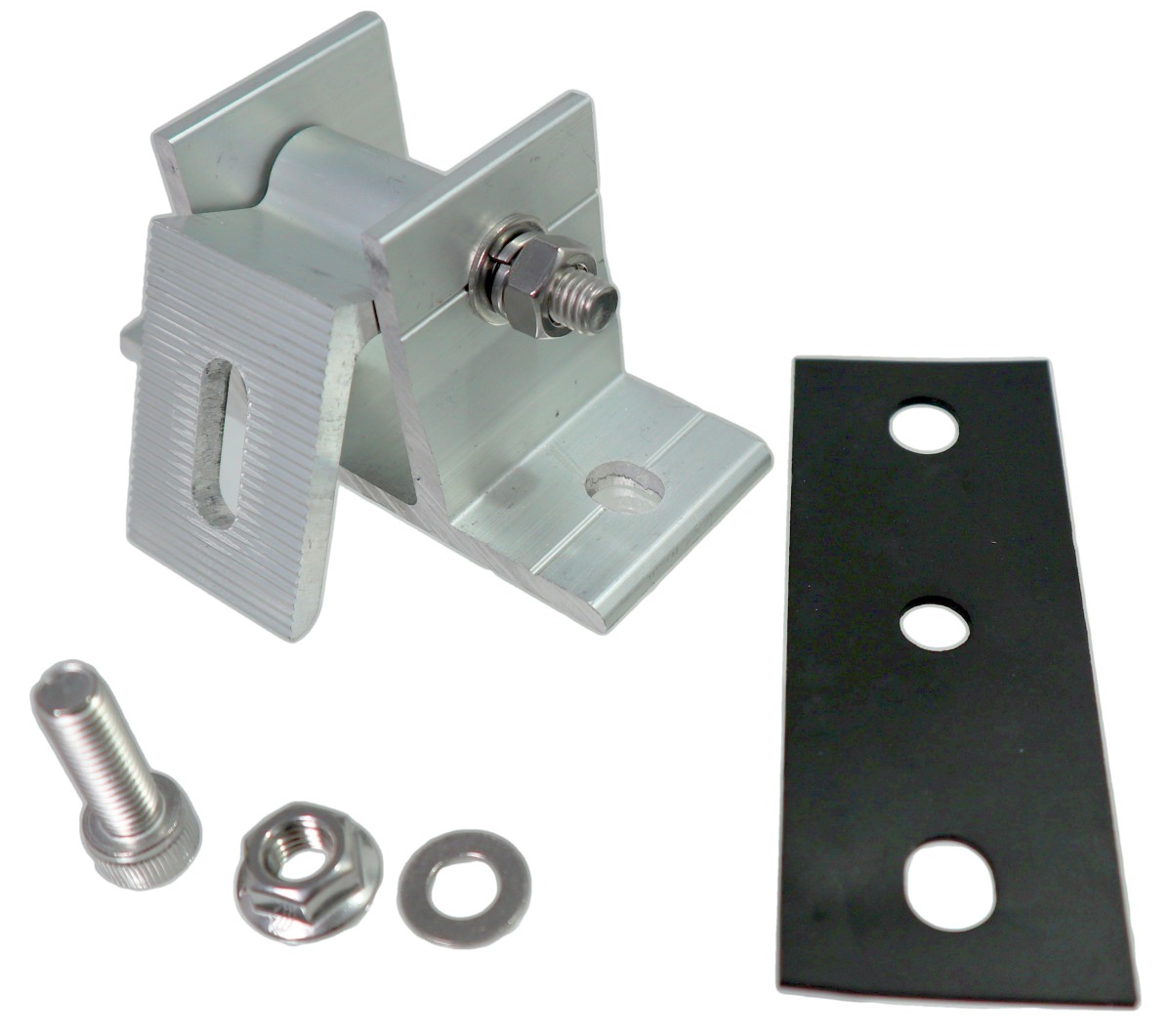

Lieferumfang
- 1 × Vario Konsole mit vormontiertem Aluminium-Winkel
- 1 × EPDM-Dichtung
- Edelstahlschrauben für Drehgelenk
- 1 × M8×30 mm Innensechskantschraube

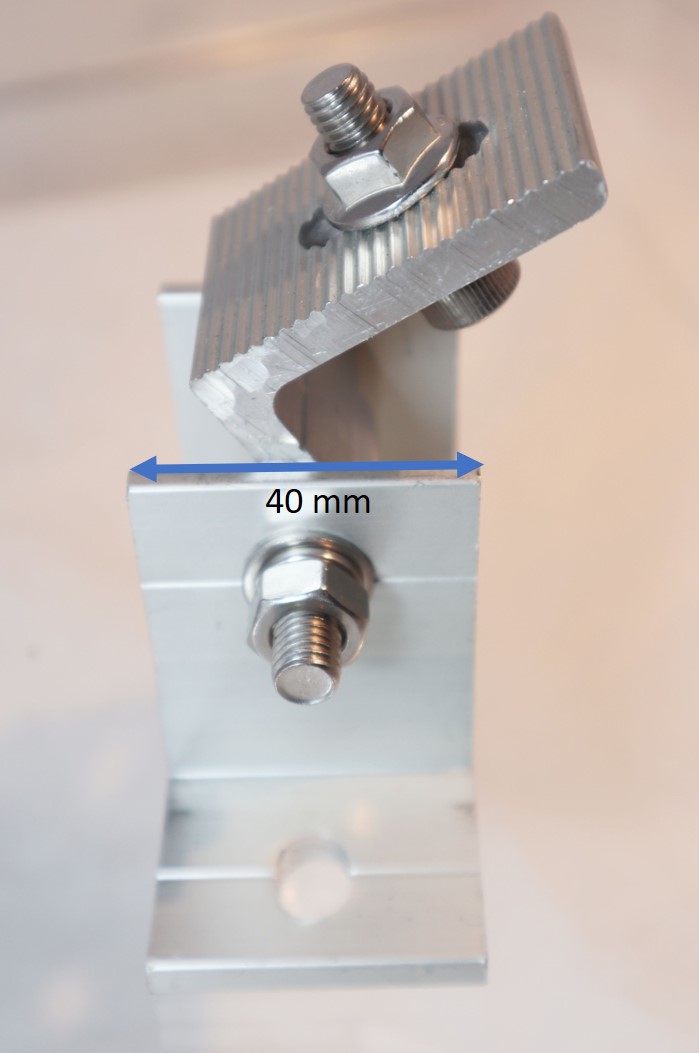

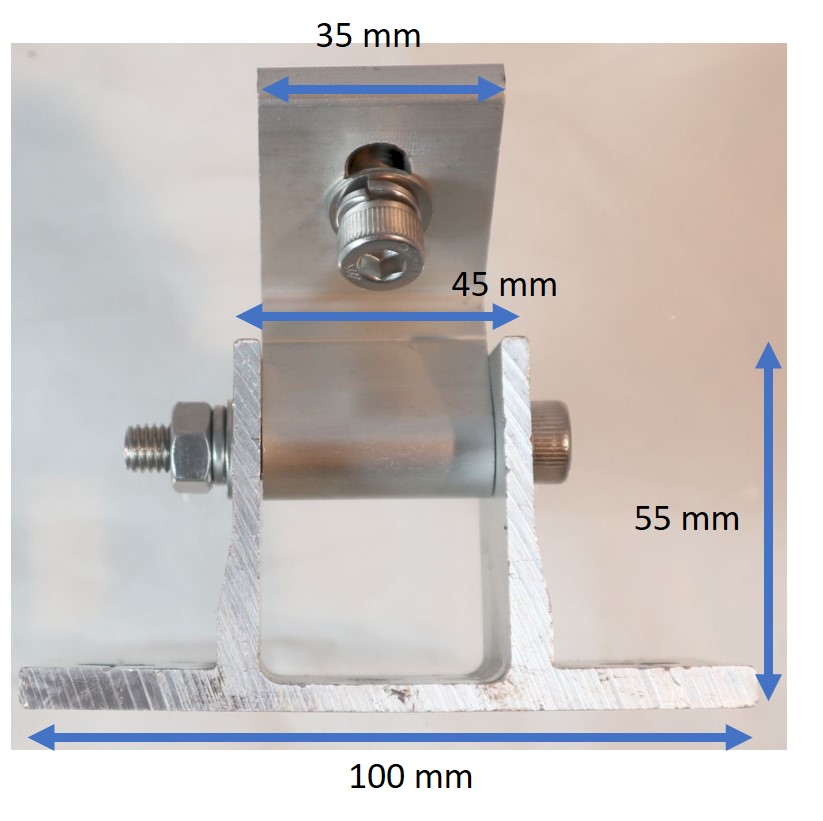

Technische Daten
- Fußplatte: 105 × 40 mm
- Lochabstand: 80 mm (Mitte zu Mitte)
- Bohrungen: für M8 Schrauben, Langloch ca. 9 × 12 mm (inkl. Radien)
- Zentrales Loch: mittig angeordnet
- Materialdicke: ca. 4–6 mm (je nach Bereich)
- Verstellung: stufenlos, über Zentralschraube fixierbar

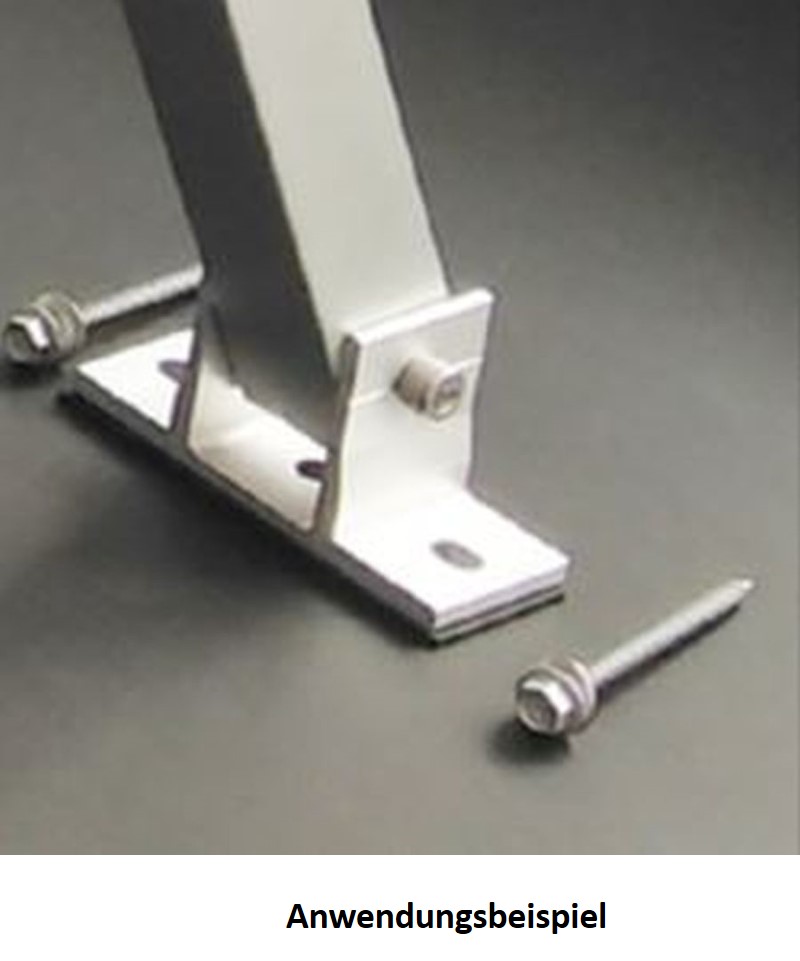

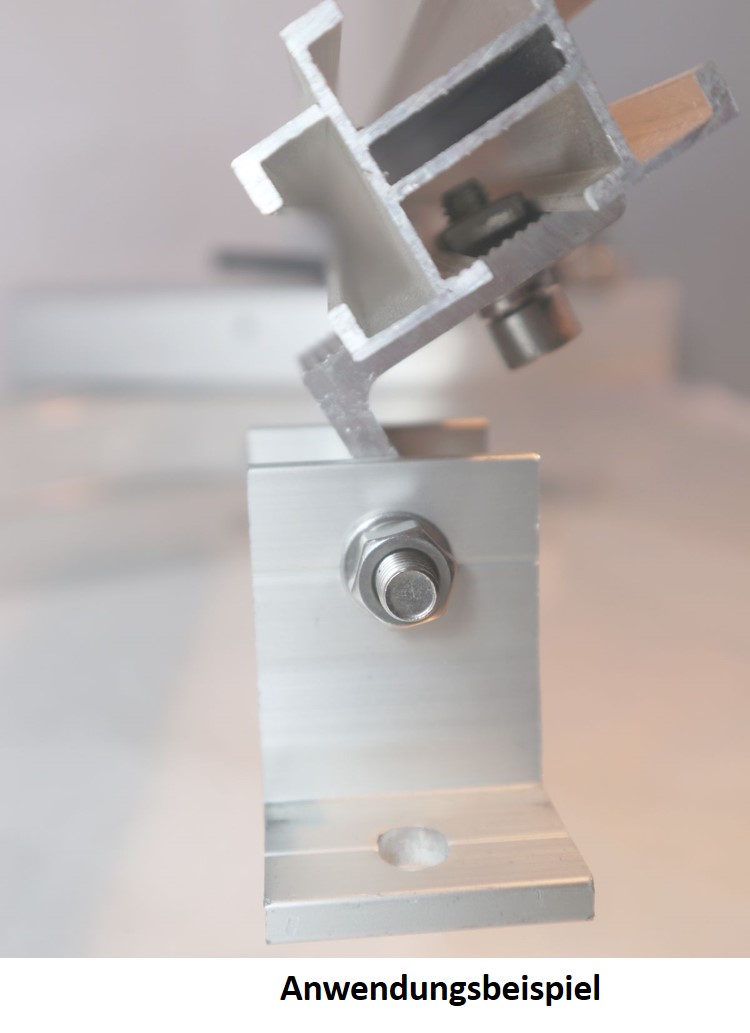

Anwendung
Die Vario Konsole eignet sich ideal für individuelle Aufständerungskonstruktionen im PV-Bereich, insbesondere wenn ein variabler Neigungswinkel benötigt wird. Der Aluwinkel lässt sich frei einstellen und mit der Zentralschraube fixieren.
Bitte beachten: Das Drehgelenk ist nicht für hohe Biegemomente ausgelegt. Die Konstruktion muss insgesamt rotationssteif geplant werden. Die gleiche Konsole wird auch in unseren Vario Aufständerungssystemen eingesetzt.
Abbildungen ähnlich. Technische Änderungen und Irrtümer vorbehalten.
Unternehmensname
A-E-S Europe GmbH
Adresse
Hansastrasse 68, 30952 Ronnenberg
Telefonnummer und E-Mail
Tel. 05069 480 3670, info@europe-solar.de
Sicherheitshinweis:
- Nur durch Fachpersonal installieren
