Vario Freiland Aufständerung für 2 Solarmodule 20° - 35° einstellbar Boden PV

Bildergalerie überspringen

125,00 €*

Preise inkl. MwSt. zzgl. Versandkosten

GLS-Langgut * Preis mit 0% MwSt (§12 Abs. 3 UStG) für Privatkunden. Gewerbliche Käufer zzgl. 19%

Nicht mehr verfügbar

Individuelle Wünsche oder Zusammenstellung ein Sets? Angebot anfragen.

Angebot anfragen
Produktnummer: 239878

Produktinformationen "Vario Freiland Aufständerung für 2 Solarmodule 20° - 35° einstellbar Boden PV"

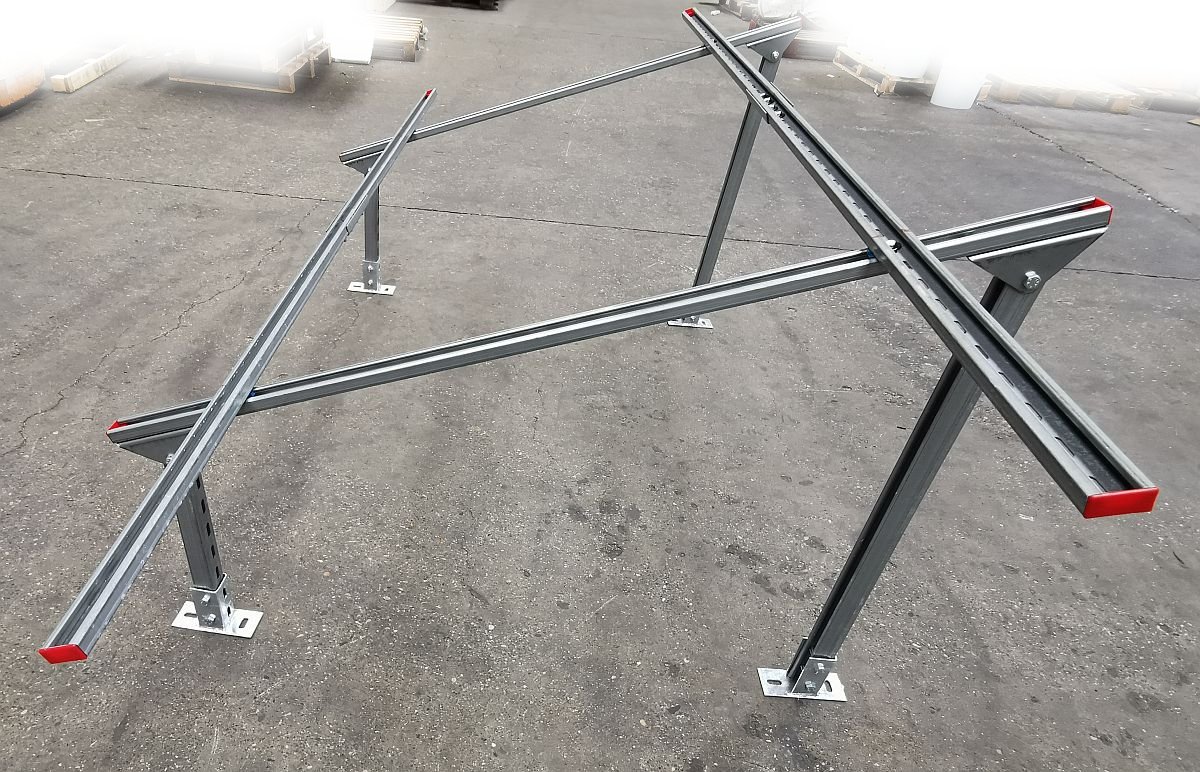

 Vario Freilandaufständerung (v2023) für 2 Solarmodule

Neigungswinkel einstellbar von 20° - 35° (in 5° Grad Stufen)

Für aktuelle Modulgrößen bis 113,5 cm

Ideal für Mini Solaranlagen. Montage auf Boden. Z.B. im Garten

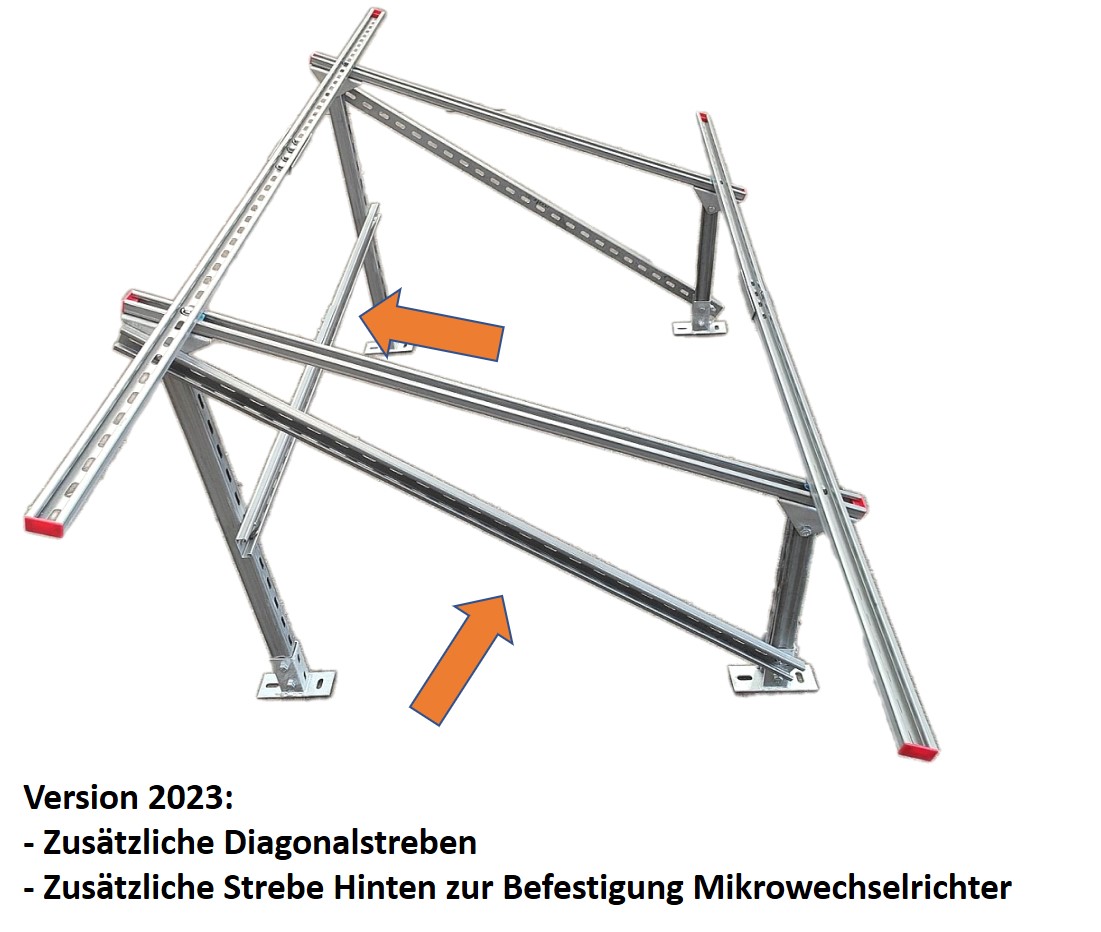

Neue Version 2023:

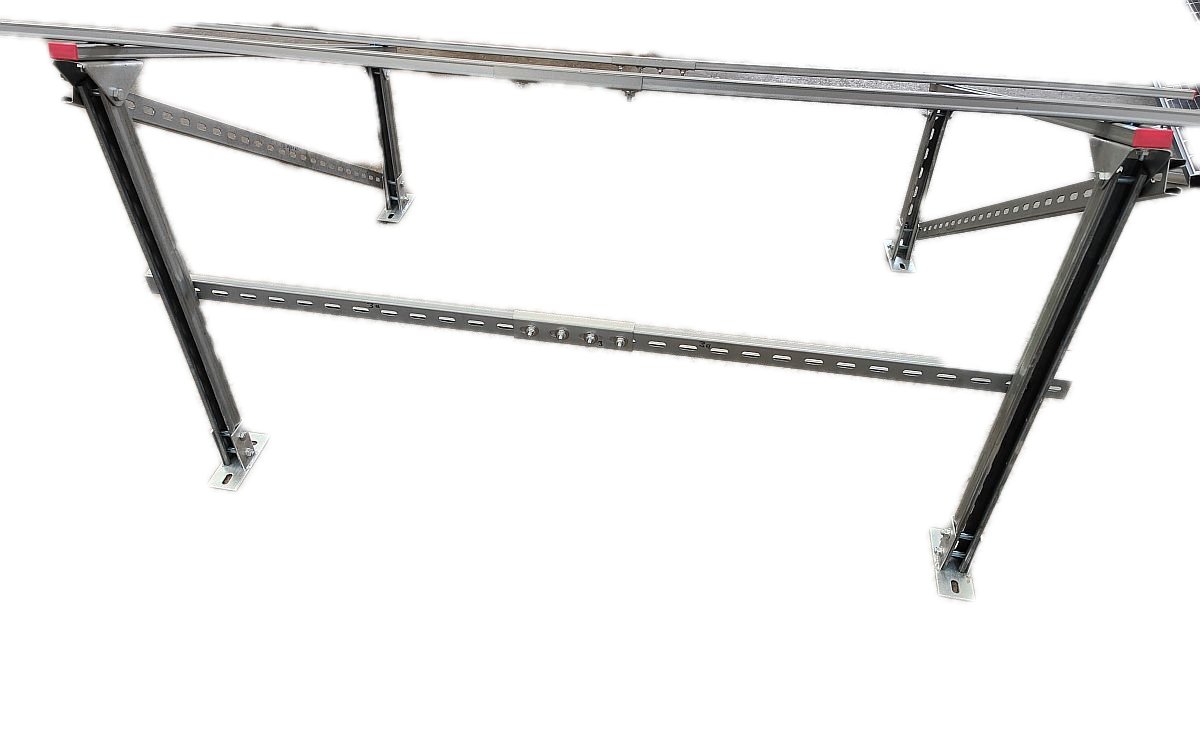

  • 2x zusätzliche Diagonalstrebe für erhöhte Steifigkeit
  • Querstrebe Hinten zur Befestigung Mikrowechselrichter und erhöhte Steifigkeit
  • Zusätzlich 2x Profilverbinder um mehrere Freilandaufständerungen miteinander zu verbinden

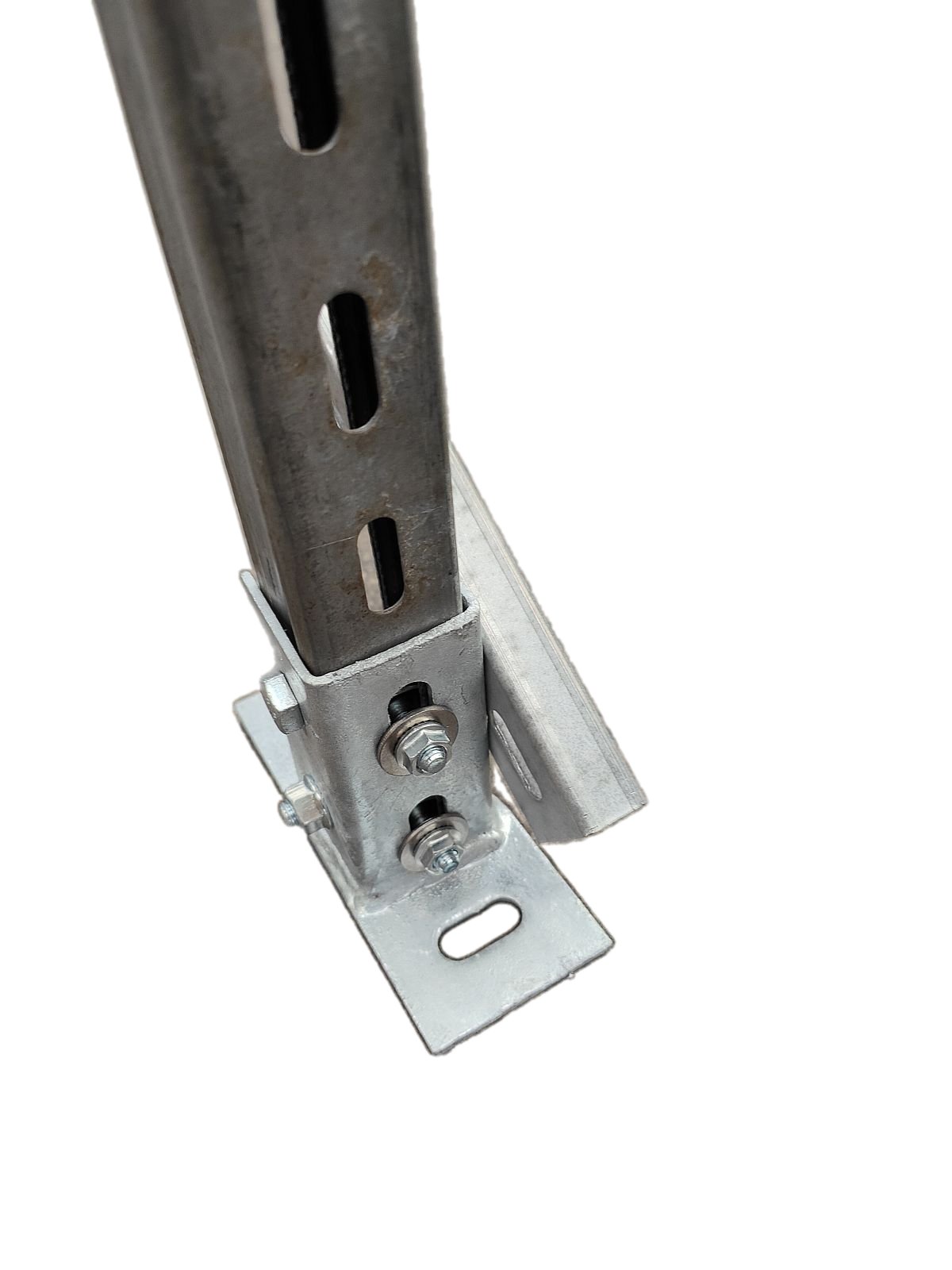

  • Zusätzliche Schrauben am Fuß zur weiteren Verbesserung der Steifigkeit des Systems

Besonderheiten:

  • Montage auf Freiland. Z.B. im Garten. Ideal für Mini PV bzw. Gartensolar Kraftwerke.
  • Passend für 2 Solarmodule in Hochkantmontage. Für alle gängigen Größen bis 116 cm Modulbreite
    (die Querschienen haben eine Länge von 2x 120cm = 240cm Gesamtlänge)
  • Vorbeschichteter Stahl mit Zink-Aluminium-Magnesium Beschichtung für hohe Korrosionsbeständigkeit

Lieferumfang:

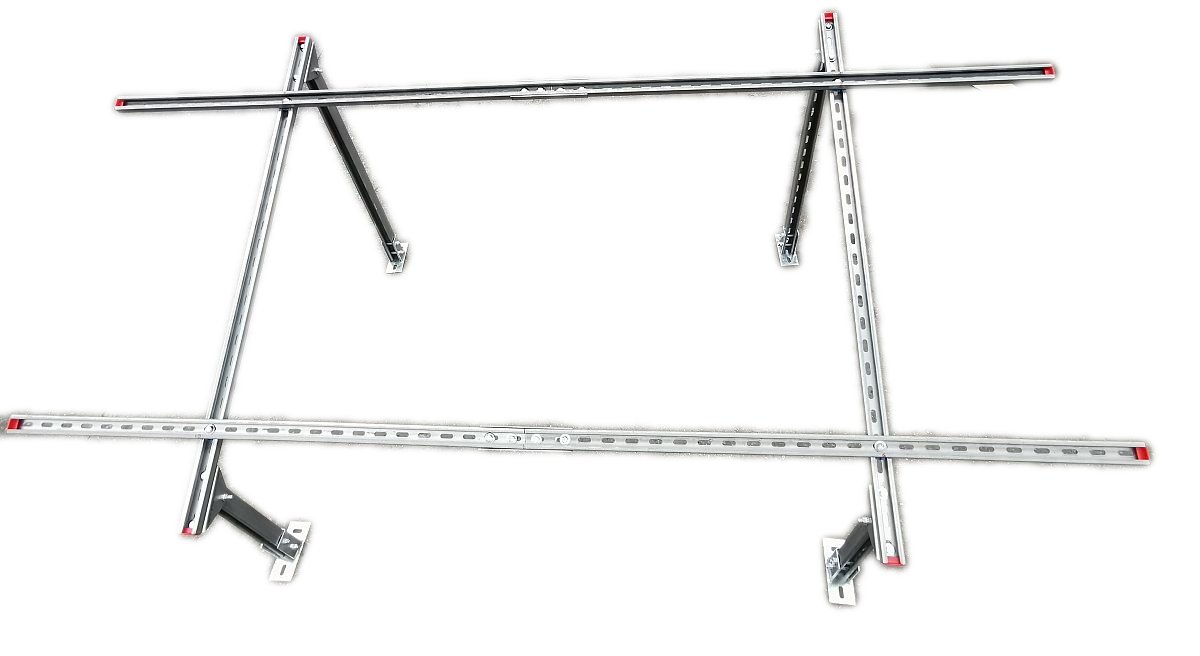

1 Set Vario Freilandaufständerung für Bodenmontage. Bestehend aus:

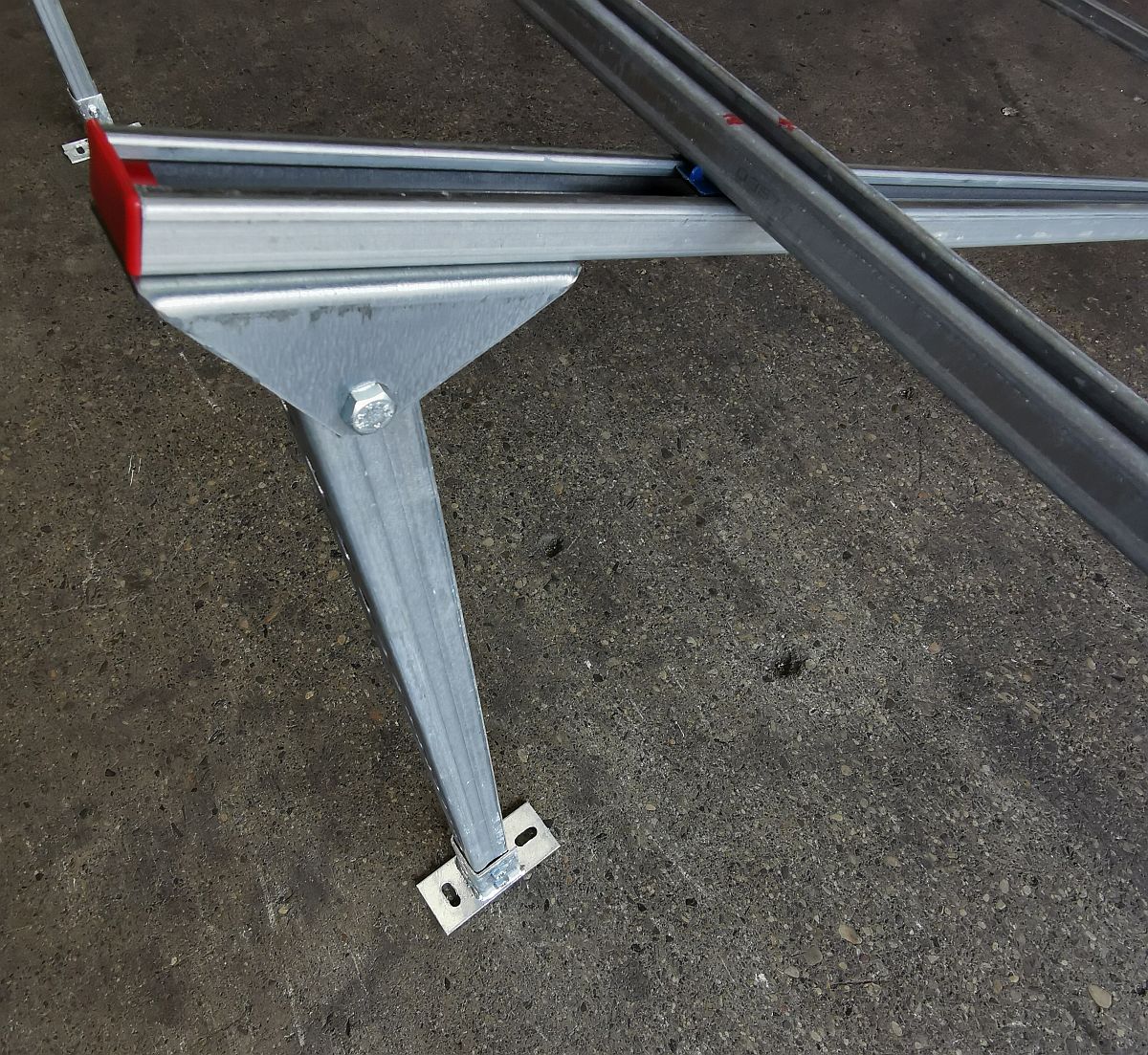

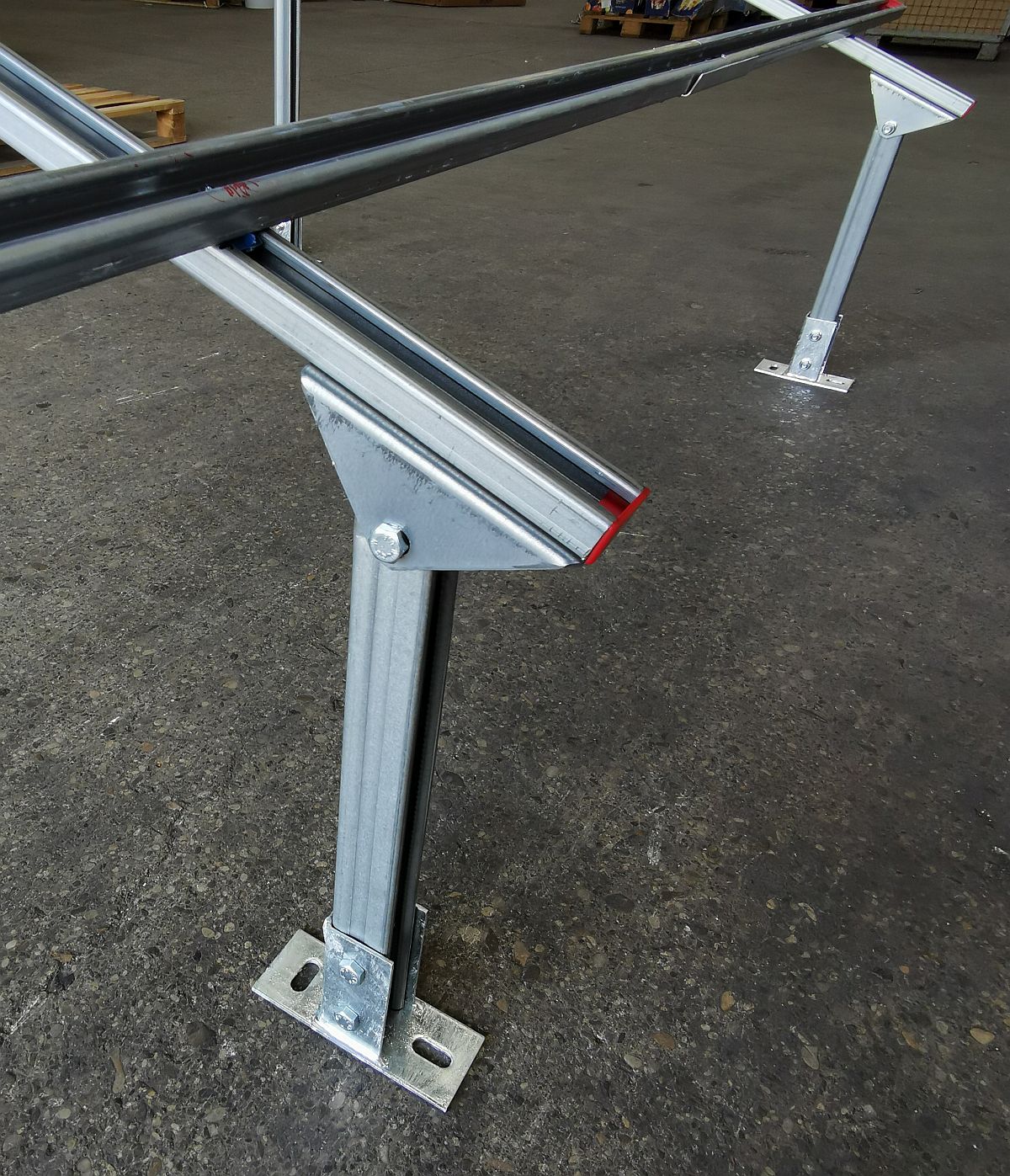

  • 2x Fuss vorne. Neigungswinkel 20° - 35° (in 5° Schritten)

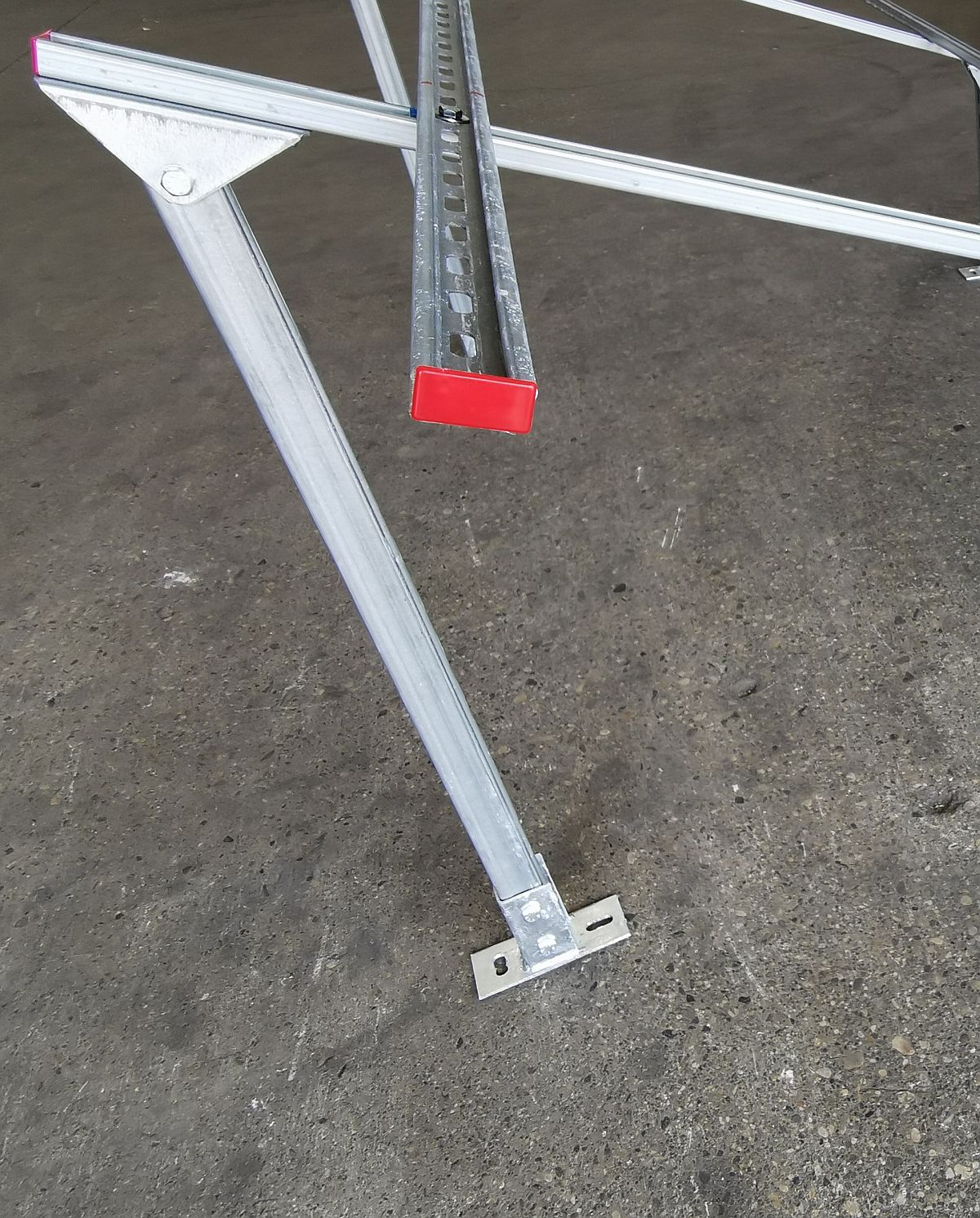

  • 2x Bein Hinten. Neigungswinkel 20° - 35° (in 5° Schritten).
  • Quer- und Längsstreben
  • 8x M10 Betonschrauben (80mm Länge)
  • Nutensteine

Hinweis: Modulklemmen NICHT Bestandteil. Diese sind passend zu Ihrer Rahmenhöhe gesondert zu erwerben. Hier können Sie handelsübliche Solarmodulklemmen verwenden. Sie benötigen Klemme und M8 Schraube. Nutensteine sind bereits in dem Set enthalten.

Längen:

  • Strebe Verbindung Vorderfuß zu Hinterbein: ca. 120 cm
  • Höhe Vorderbein: ca. 40 cm
  • Höhe Hinterbein: ca. 80 cm
  • Hintere Querstrebe (zur Befestigung Mikrowechselrichter). ca.  2x 75cm
  • Querstrebee Modulauflage: ca. 2 x 120cm

Anwendung:

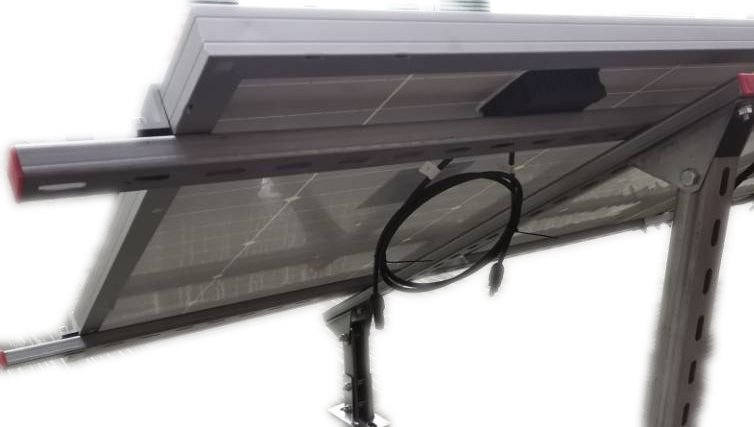

Vario Aufständerung von 2 Solarmodulen. Montage erfolgt Hochkant.

Der Winkel ist einstellbar von 20° - 35°. Abgestuft in 5° Schritten.

Ideal um beispielsweise eine Mini PV Anlage im Garten zu installieren.

Wichtiger Hinweis zu Windlasten:

Wind kann speziell bei aufgeständerten Modulen extreme Kräfte erzeugen. Die Windlast wird oftmals unterschätzt. Sorgen Sie daher für eine sichere Verankerung der Module. Darüber hinaus wird ein Windleitblech empfohlen um die Windkräfte zu reduzieren. Sollten Sie die Füße auf Beschwerungsplatten (z.B. Beton Gartenplatte) aufschrauben, sorgen Sie für eine ausreichende Beschwerung. Die Statik ist immer durch eine fachlich geeignete Person bauseits zu prüfen und freizugeben. Dieses gilt insbesondere aber nicht ausschliesslich für exponierte Lagen, Windlastzone 3 wie z.B. Küstenregion oder Bereiche mit Personenverkehr.

Art der Bedachung - Installation: Freiland
Neigungswinkel Aufständerung: Universell
GPSR - Herstellerangaben "Europe-Solar"

Unternehmensname
A-E-S Europe GmbH

Adresse
Hansastrasse 68, 30952 Ronnenberg

Telefonnummer und E-Mail

Tel. 05069 480 3670, info@europe-solar.de



Sicherheitshinweis:

- Nur durch Fachpersonal installieren
