Vario Dreieck Solar Aufständerung professional 20° - 40° Hochkant waagerecht PV
41,50 €*

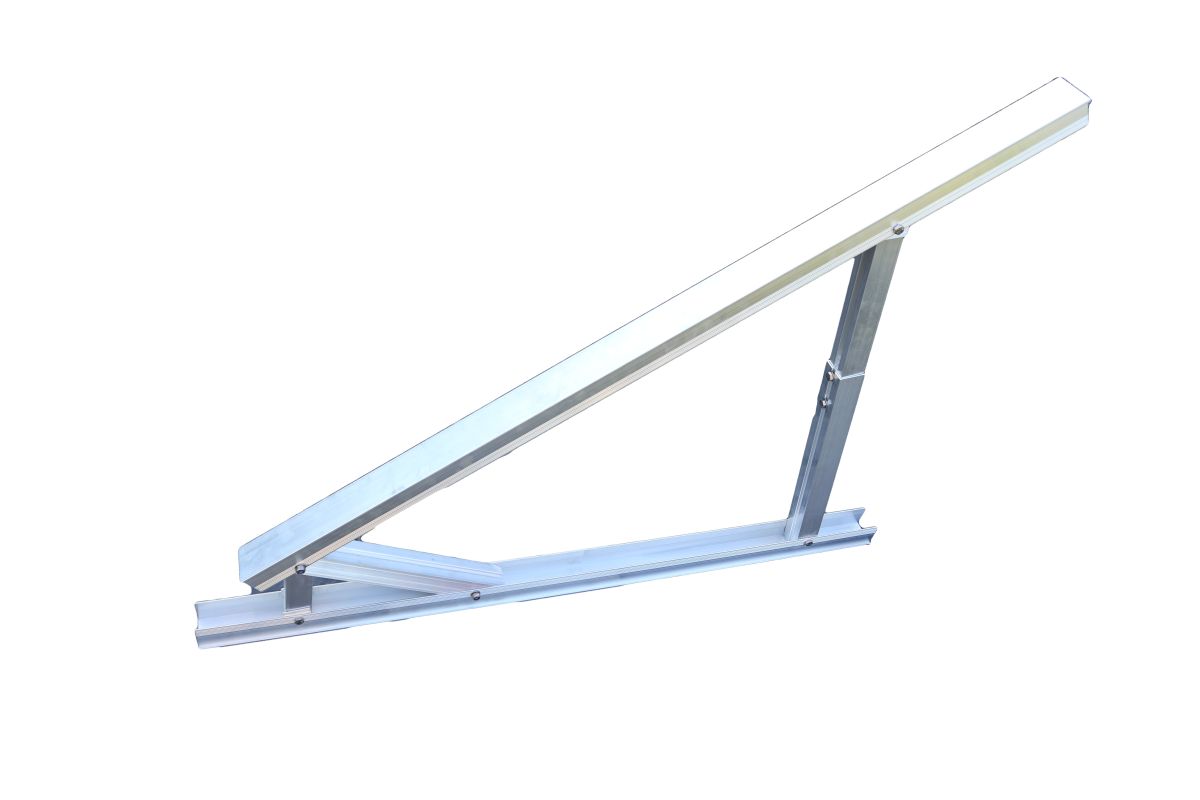

Massive Ausführung aus Aluminium. Stufenlos einstellbar von 20° - 40° Winkel
Lieferumfang:
1x Vario Dreieck Professional 20° - 40° Neigung
Besonderheiten:
-
Sehr stabile Ausführung für professionelle / gewerbliche Anwendungen. Alu U-Profile mit 60mm Fussbreite bzw. 40x40 Profile. Diagonal Verstärkungsprofil.
-

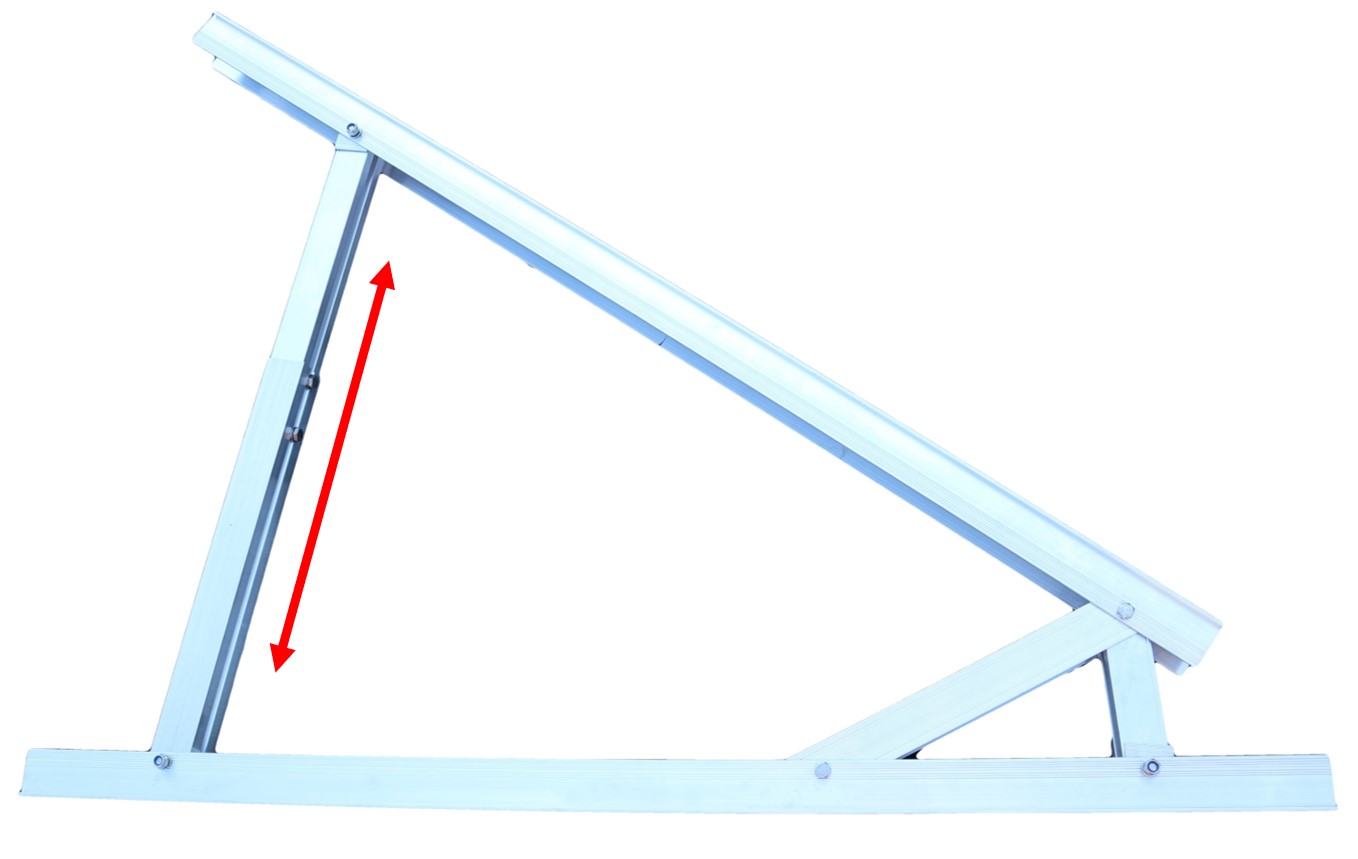

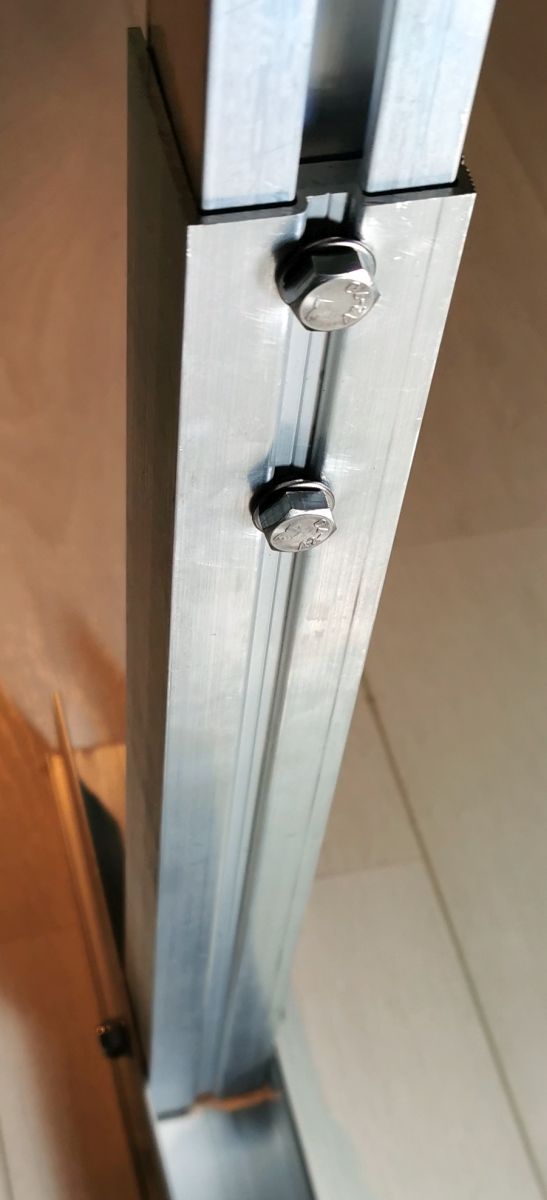

Stufenlos über Schlitten von 20° bis 40° einstellbar.
-
Module könen Hochkant sowie Quer montiert werden. Länge der Auflage 130 cm.
Anwendung:
Aufständerung Solarmodul in Hochkant oder auch Quer. Massive Ausführung auch für gewerbliche Anwendung.

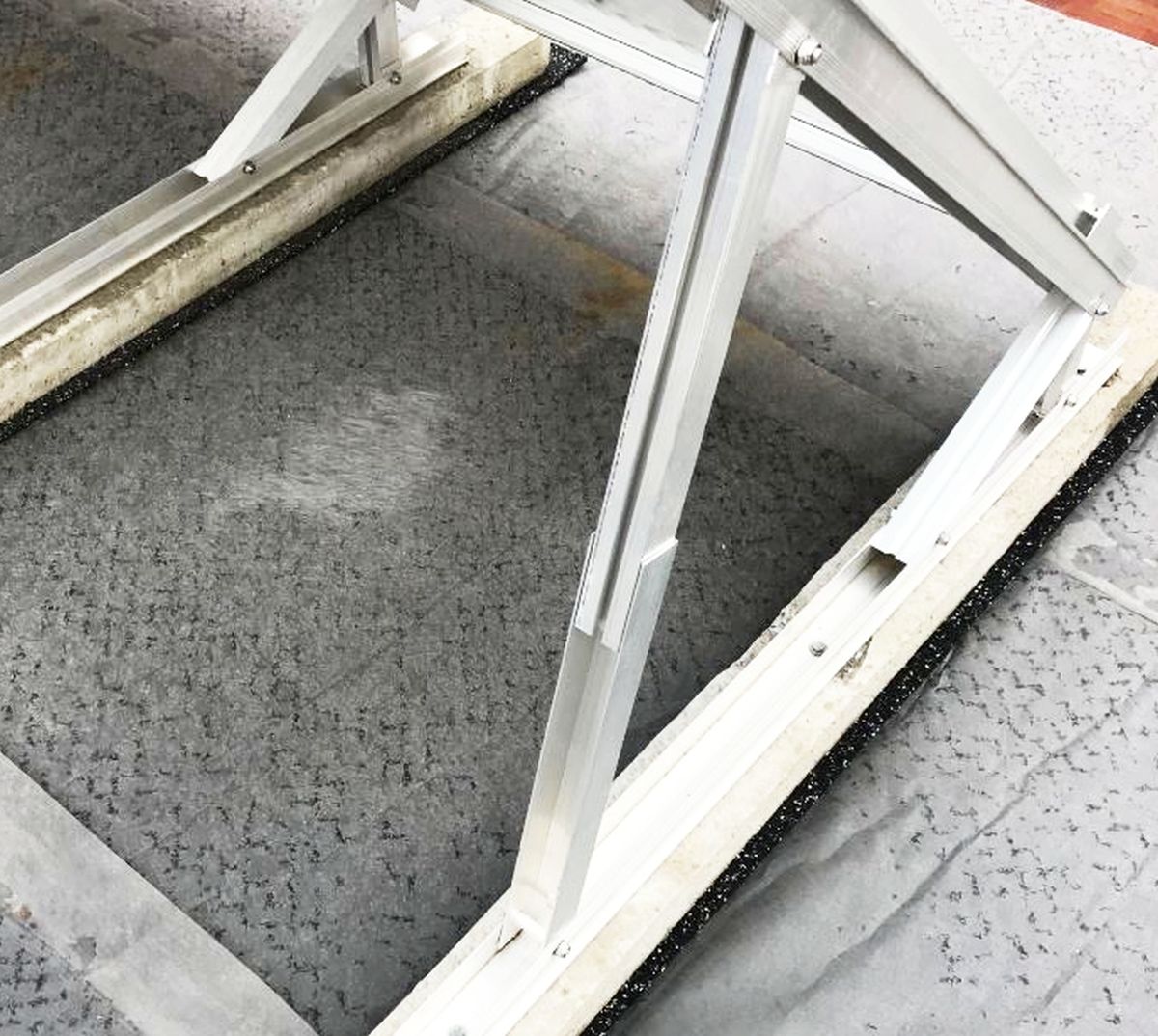

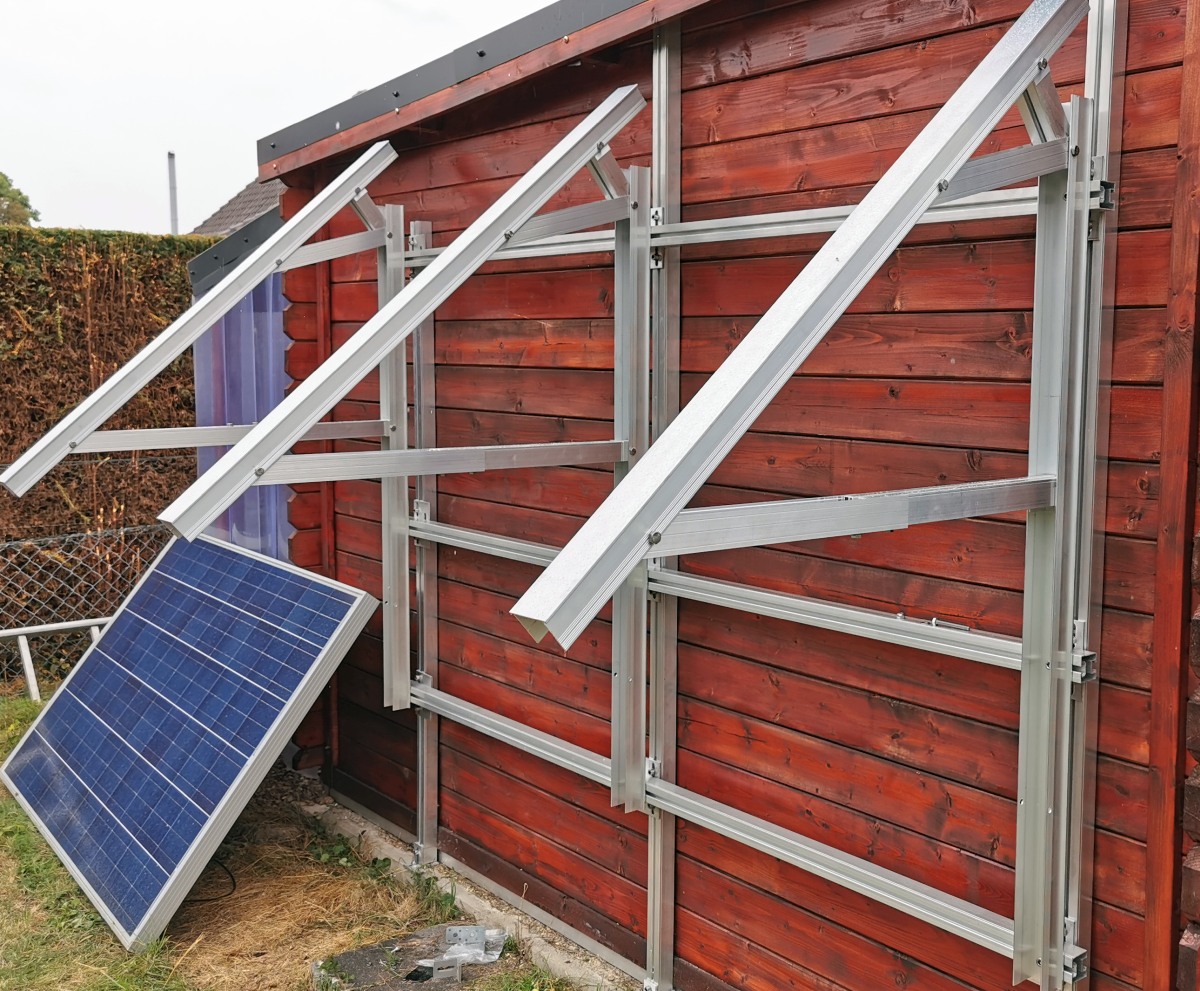

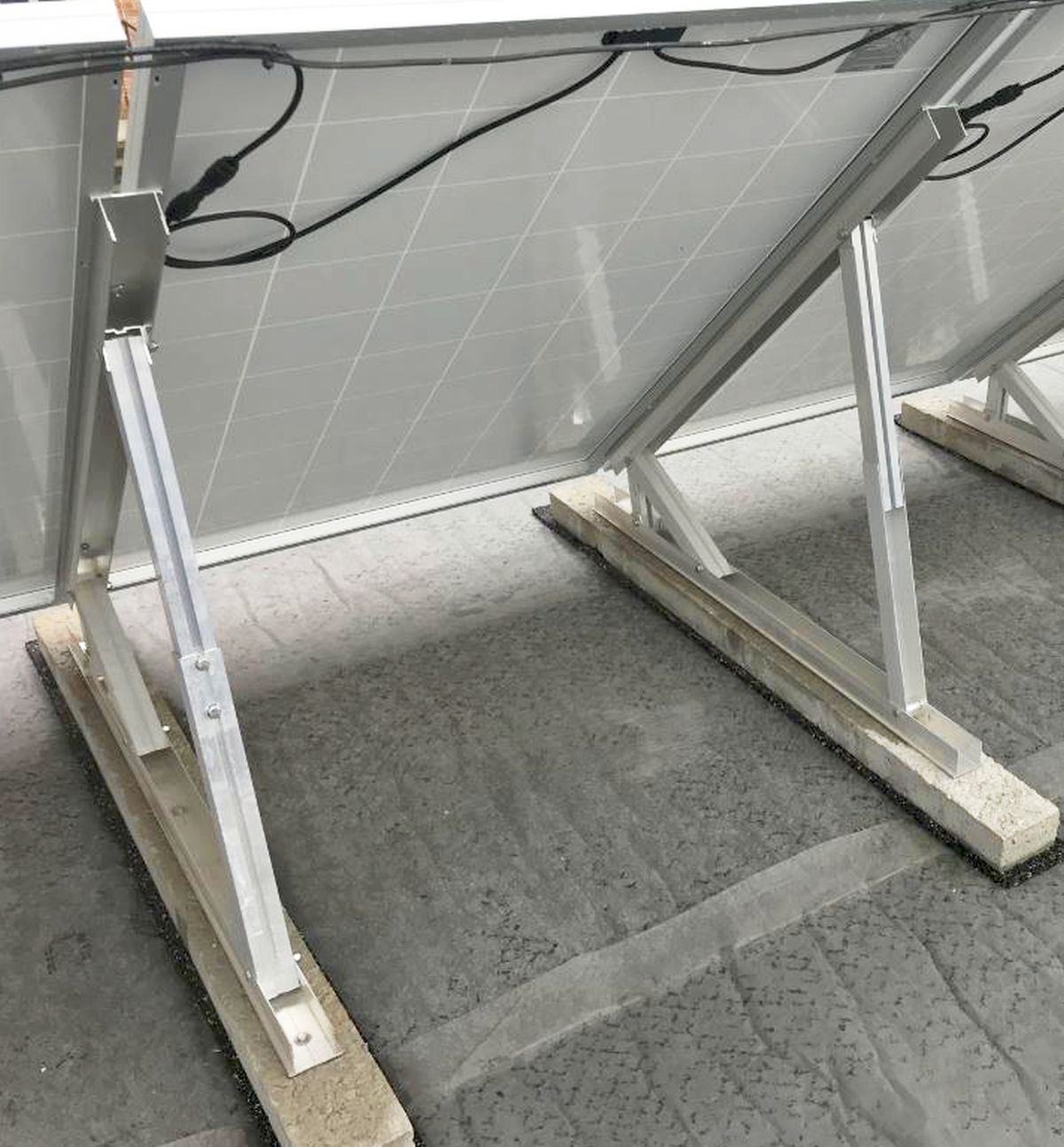

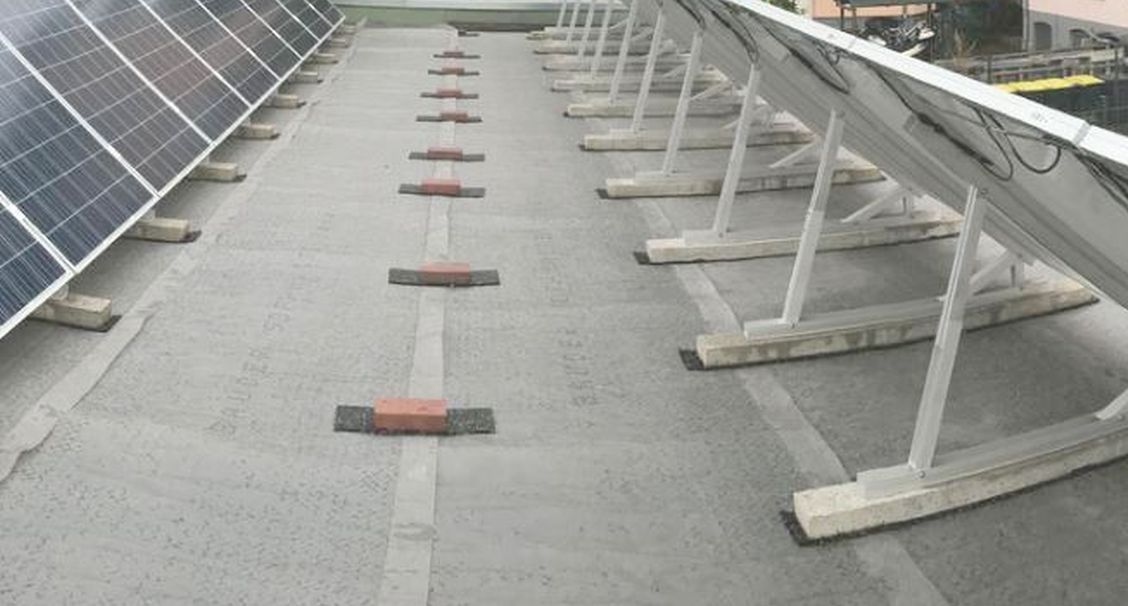

Die Dreiecke können für die Aufständerung so angeordnet werden, dass ein Dreieck zwischen jedem Modul montiert wird. So wie auf den Fotos zu sehen. Anzahl der benötigten Dreiecke ist in dem Fall "Anzahl der Module +1". Also bei z.B. 6 Modulen nebeneinander werden 7 Dreiecke benötigt. Die Befestigung der Module erfolgt mittels Klemmen welche direkt an dem Dreieck befestigt werden. Klemmen sind separat zu erwerben.
Alternativ können auch Querprofile auf dem Dreieck montiert werden. Hier sind Befestigungsplättchen für notwenidg, welche Sie bei uns erhalten.

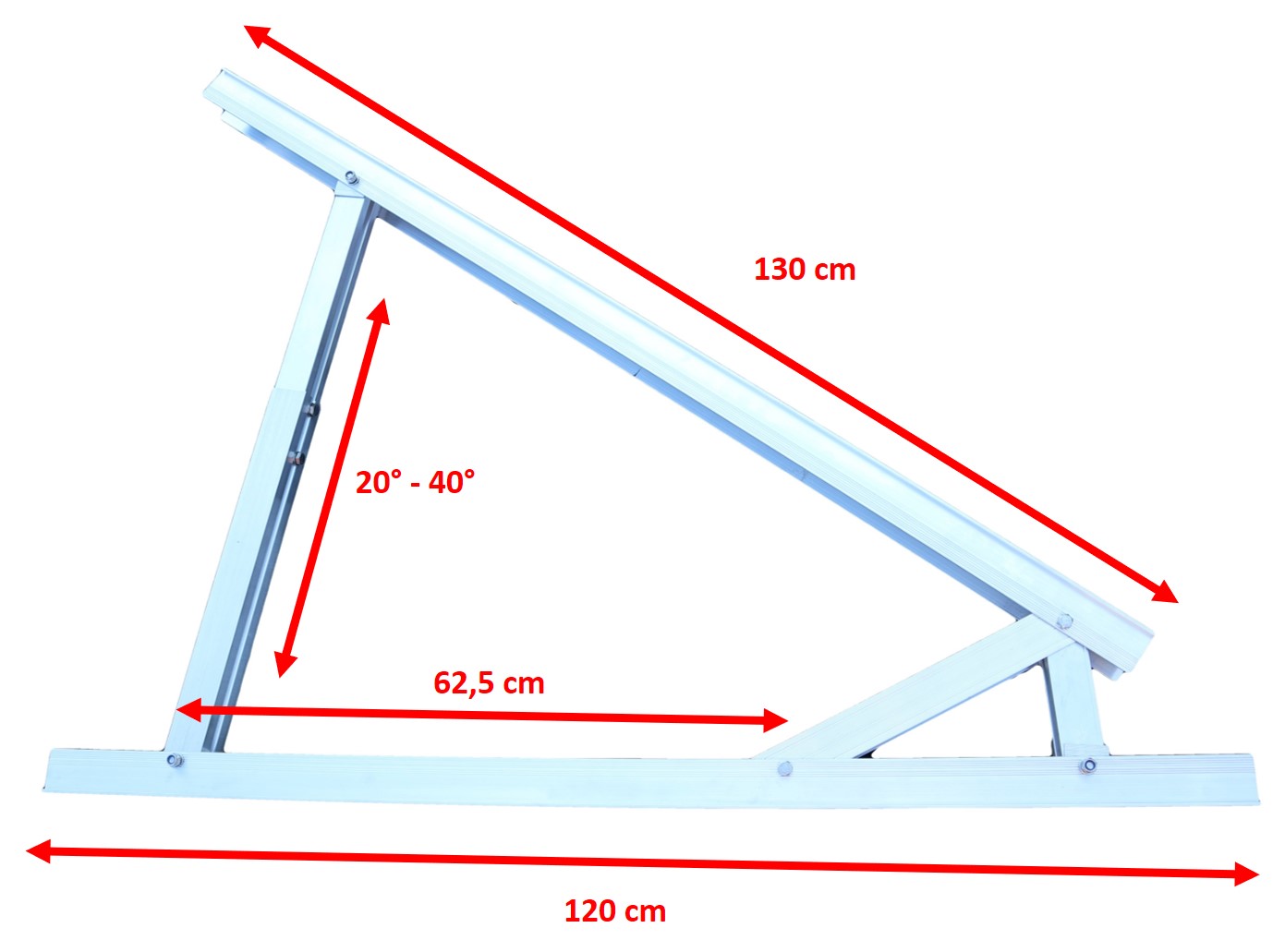

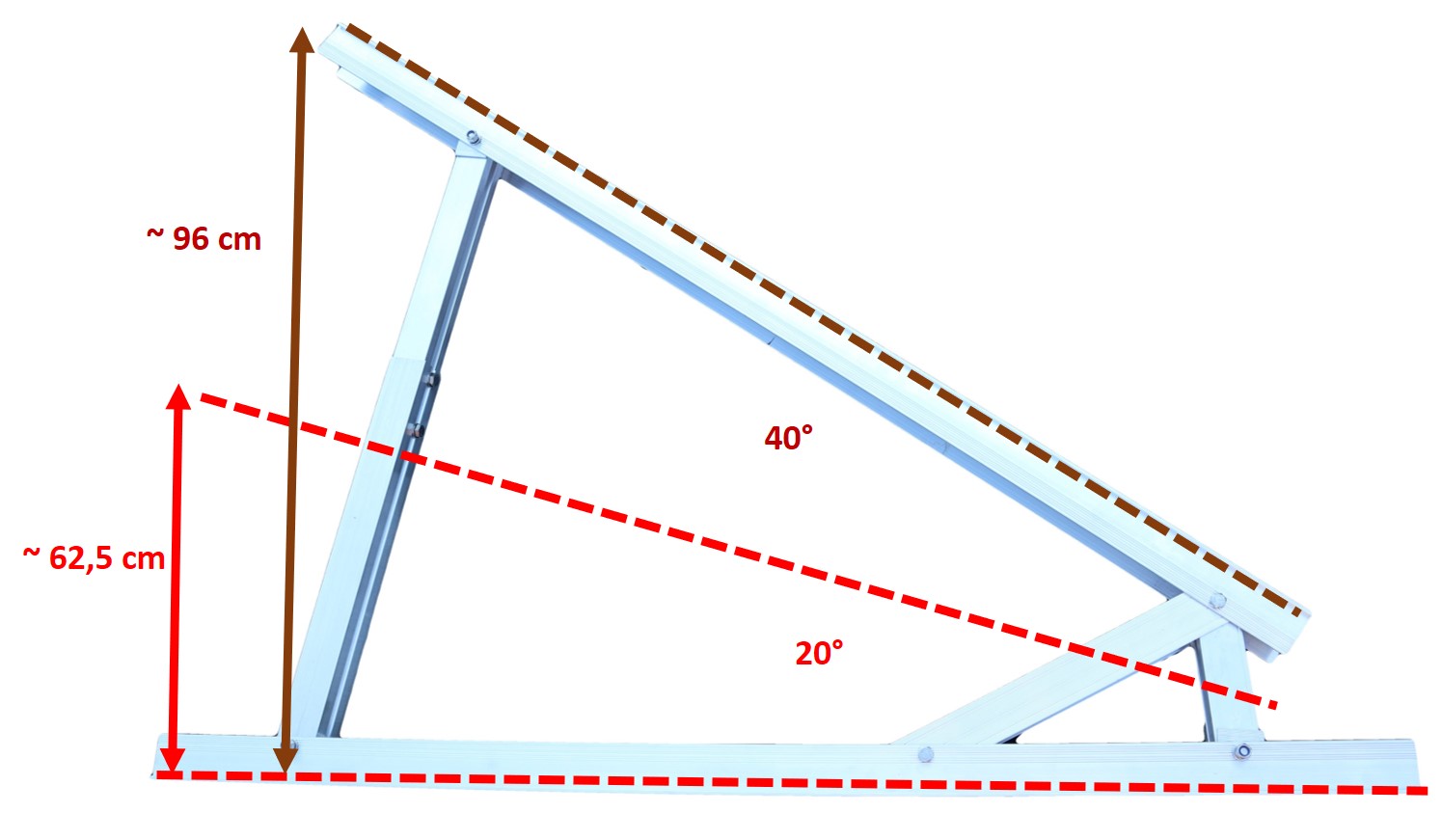

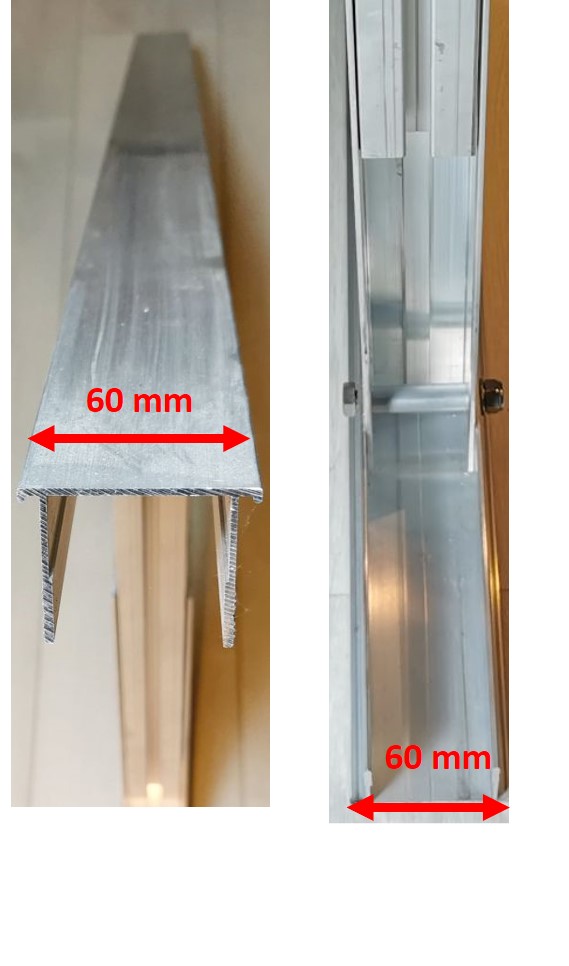

Die Breite des Obergurtes und Fussauflage beträgt 60 mm. Die weiteren Abmessung sind den Bildern zu entnehmen.
Wichtiger Hinweis zu Windlasten:
Wind kann speziell bei aufgeständerten Modulen extreme Kräfte erzeugen. Die Windlast wird oftmals unterschätzt. Sorgen Sie daher für eine sichere Verankerung der Module. Ggf. kann zusätzlich ein Windleitblech verbaut werden um die Windkräfte zu reduzieren. Sollten Sie die Füße auf Beschwerungsplatten (z.B. Beton Gartenplatte) aufschrauben, sorgen Sie für eine ausreichendes Gewicht. Die Statik ist immer durch eine fachlich geeignete Person bauseits zu prüfen und freizugeben. Dieses gilt insbesondere für hohe Gebäude, exponierte Lagen oder Bereiche mit Personenverkehr.
| Art der Bedachung - Installation: | Flachdach |
|---|---|
| Neigungswinkel Aufständerung: | Universell |
