Sonderedition Schwarz: 2x Vario Solar Aufständerung Stufenlos 20°-40° Montage

23,50 €*

GLS Preis basiert auf 0% MwSt gem. §12 Abs. 3 UmStG für berechtigten Käuferkreis. Gewerbekunden 19%.

Produktnummer: 1967

Produktinformationen "Sonderedition Schwarz: 2x Vario Solar Aufständerung Stufenlos 20°-40° Montage"

Unsere Varioaufständerung nun auch als Sonderedition SCHWARZ eloxiert

+++ Professionelles und ansprechendes Erscheinungsbild bei All Black Modulen oder Modulen mit schwarzem Rahmen +++
Set 2 Stck Vario Aufständerung = Aufständerung für ein Solarmodul
Neigungswinkel stufenlos einstellbar von ca. 20° - 40°, flexibel anpassbar an Modulgröße
Verschraubung erfolgt direkt am Modulrahmen. Keine weiteren Modulklemmen notwendig.
Neigungswinkel jederzeit einfach anpassbar

Besonderheiten:

Schwarz eloxiert: Ästhetisches Erscheinungsbild zusammen mit schwarzen Modulen. Arm und Konsolen sind aus schwarz eloxiertem Aluminium. Mit 20my hohe Eloxial-Schichtdicke. Damit besonders langlebig. Hinweis: Schrauben sind nicht in schwarz.

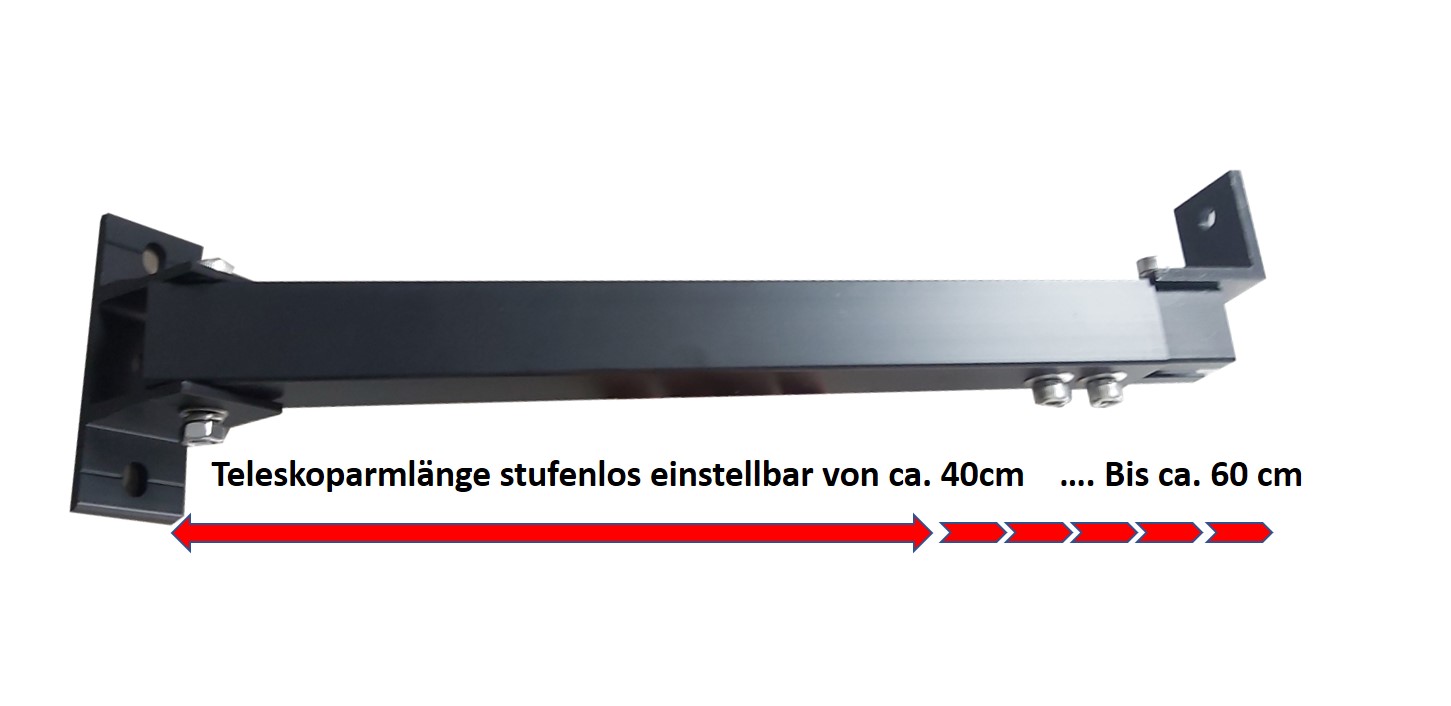

Hohe Flexibilität: Winkel über die Teleskoprohre frei einstellbar
Speziell für das System entwickelter Klemmschlitten für die Teleskoprohre zur Aufnahme großer Zugkräfte. Die Teleskoprohre wurden mit über 200kg Zugkraft getestet.
Getestete Qualität: Statiktest durch ein akkreditiertes Institut.

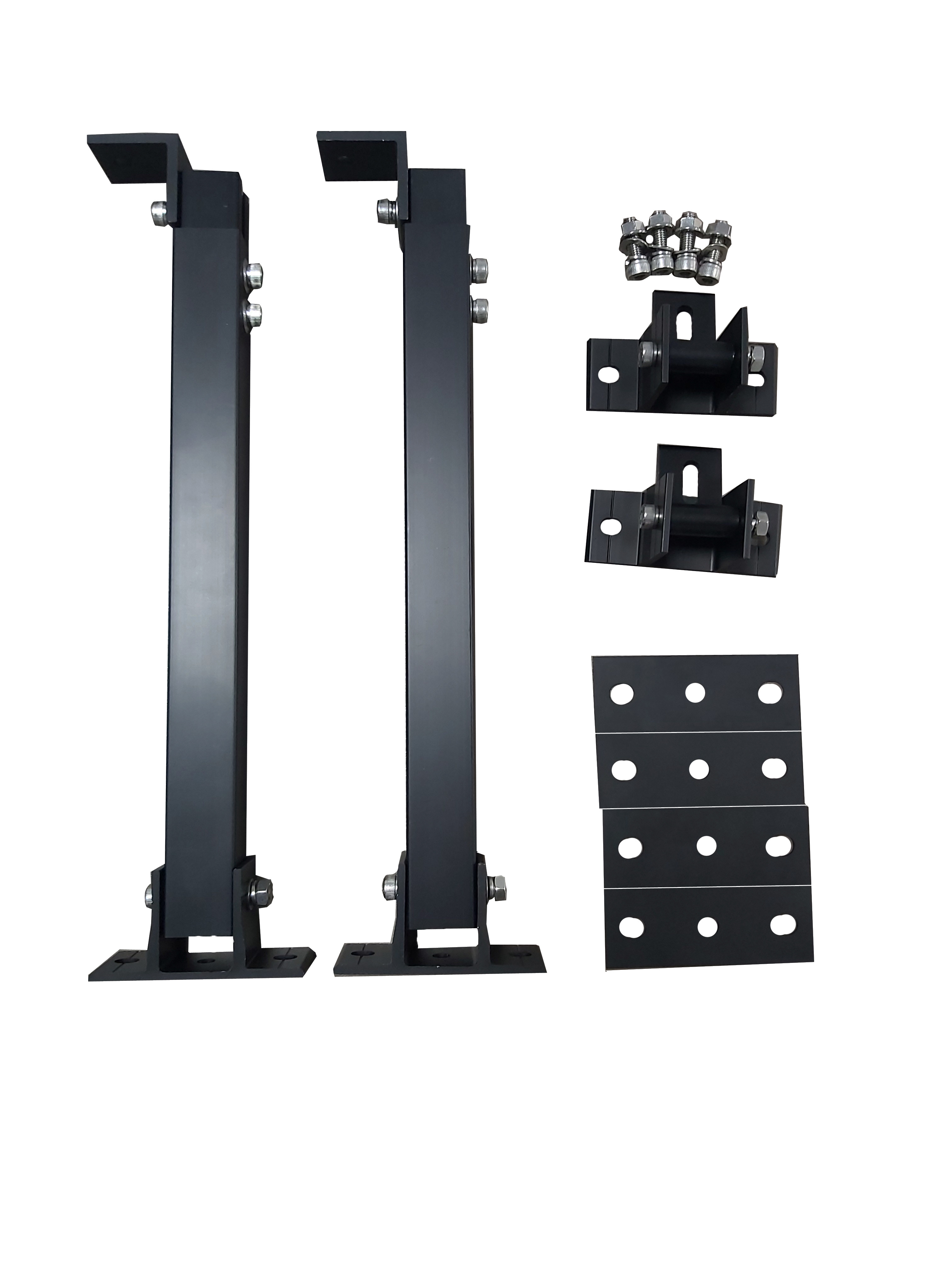

Lieferumfang:

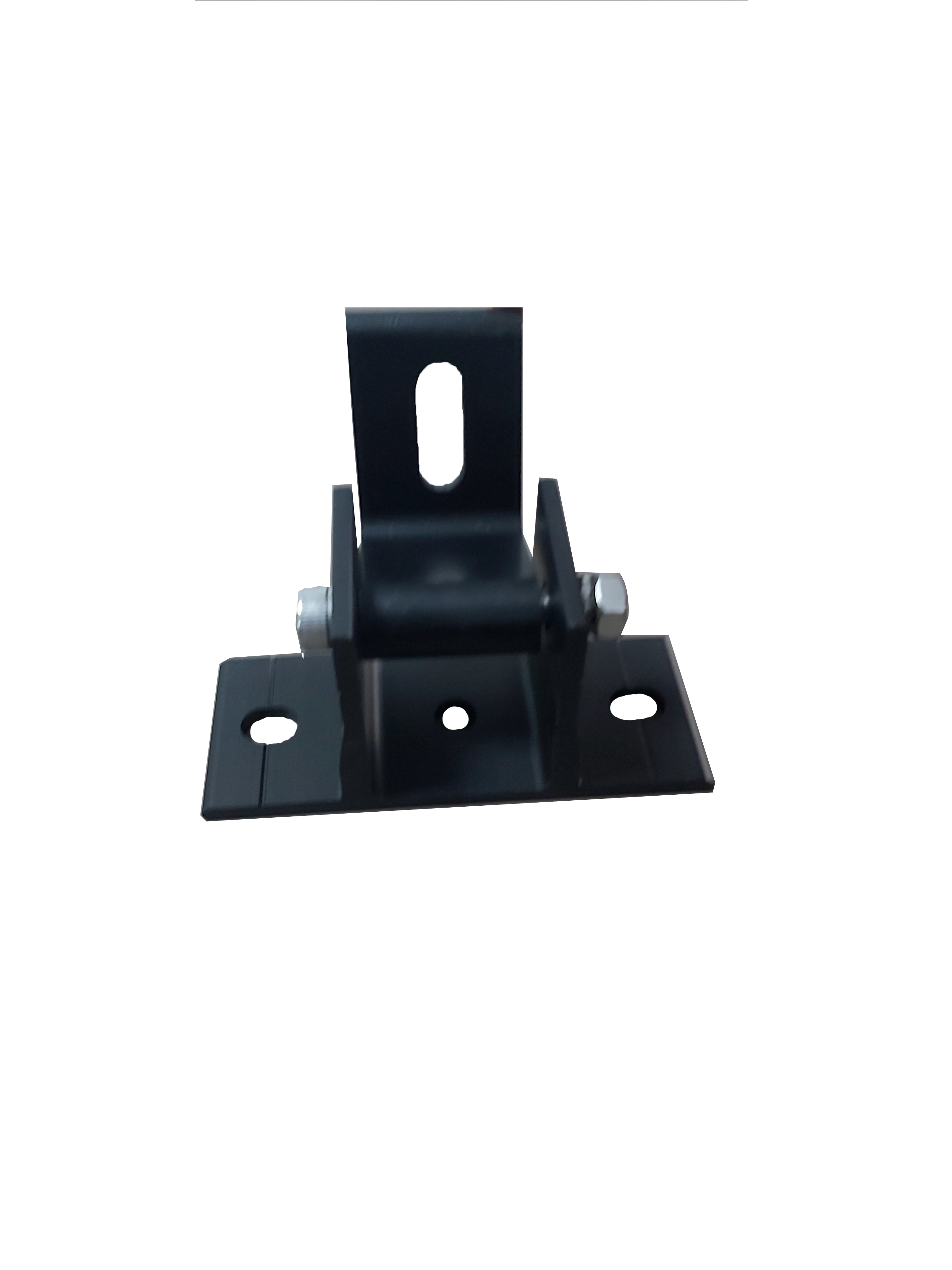

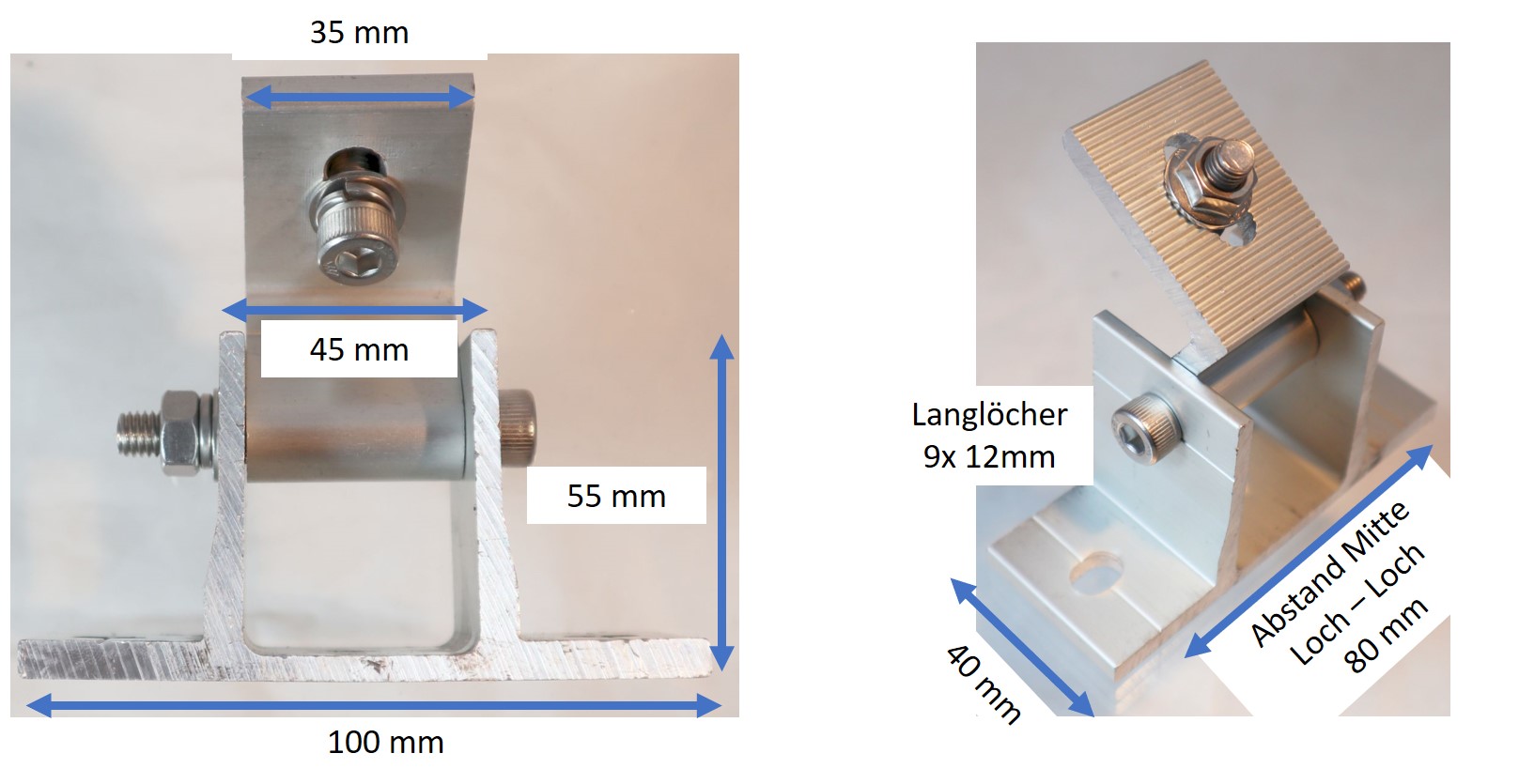

2x Fuß vorne. Aluminium schwarz eloxiert.

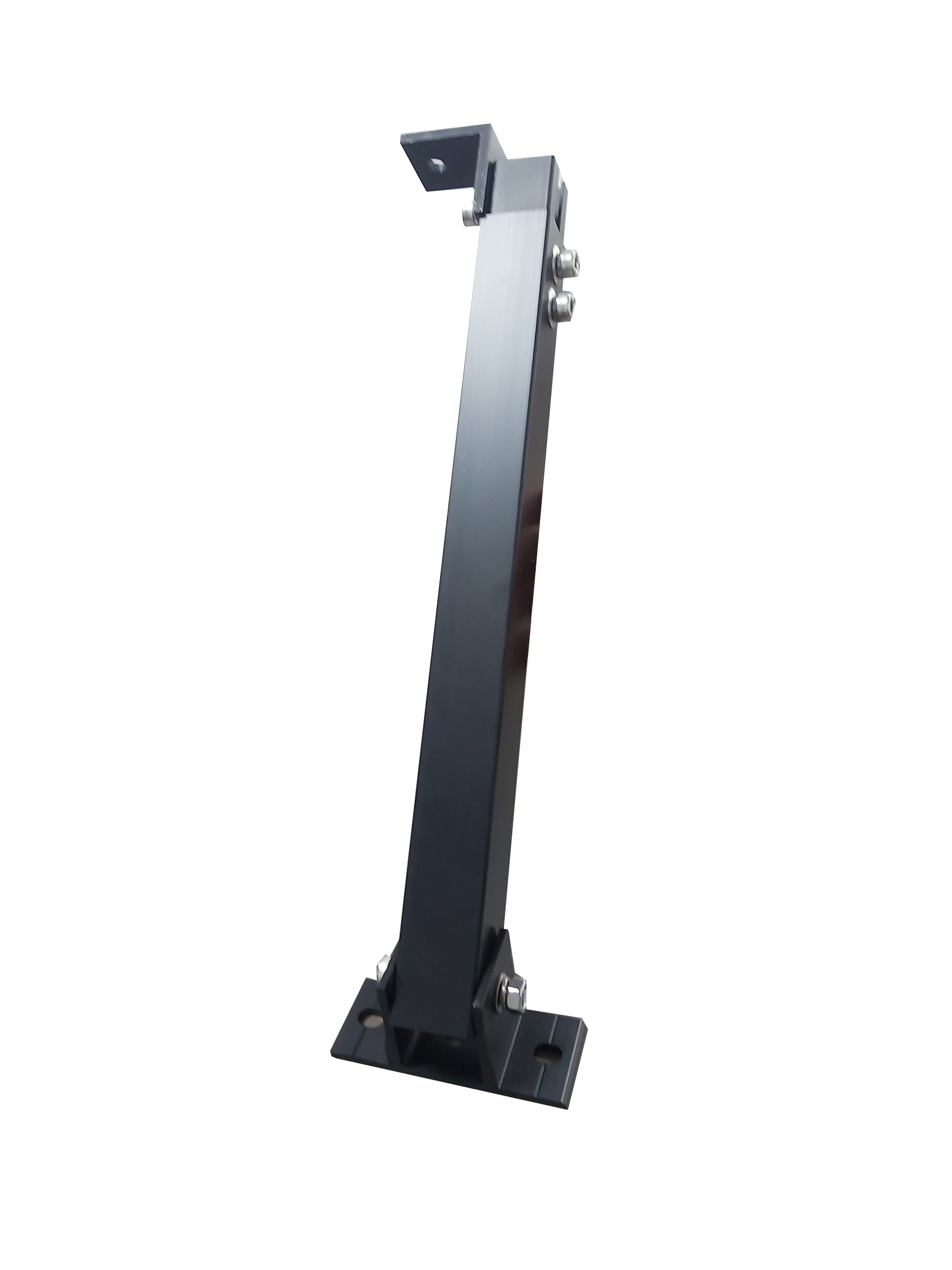

2x Bein Hinten (ausziehbar). Aluminium schwarz eloxiert.
Schrauben für Anschraubung an Modulrahmen (M8x25mm, Edelstahl). Silber

Schrauben zur Anschraubung auf dem Untergrund sind nicht Bestandteil. Diese sind passend zum Untergrund separat zu erwerben. Falls eine Abdichtung benötigt wird (im Falle einer Dachdurchdringung) ist EPDM Dichtband ebenfalls separat zu erwerben. Dieses ist bei uns im Shop erhältlich.

Optional ergänzender Artikel:

Alu Untergrundschiene für Flachdach (Art. # 76497). Flachdachschiene kann verwendet werden, falls Sie die Konsolen nicht in die Gewichte verschrauben möchten, sondern in Flachprofile. Die Beschwerung kann durch Auflegen von Gewichten auf den Flachprofilen erfolgen.

Anwendung:

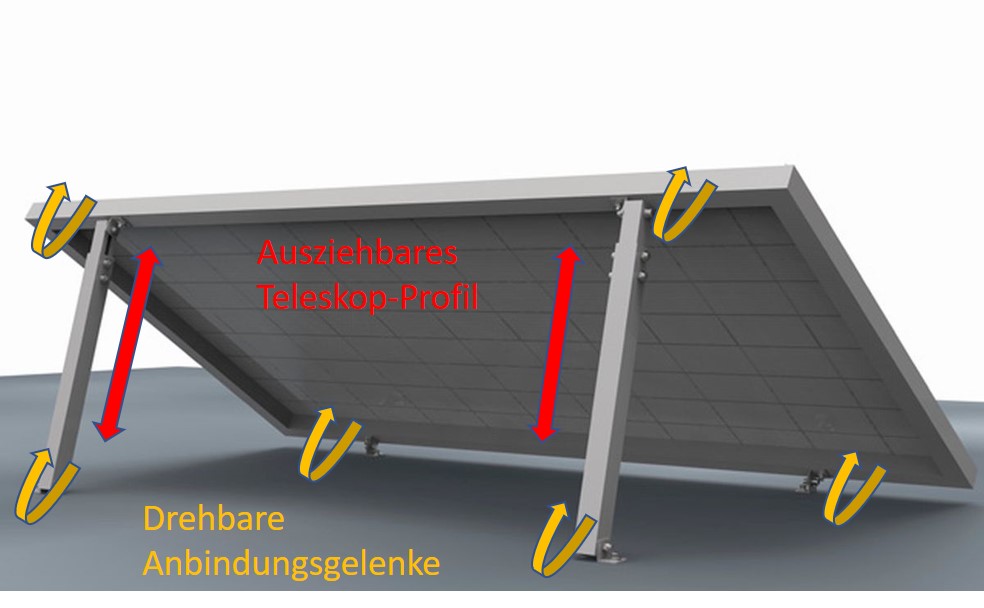

Aufständerung Solarmodul in Quermontage. Ideal für die Aufständerung eines Einzelmoduls. Das hintere Bein ist durch den Teleskopmechanismus in der Länge anpassbar. Zudem verfügen alle Füße über einen einstellbaren Winkel. Somit kann diese Aufständerung flexibel an alle Modulgrößen angepasst werden. Überdies kann eine große Bandbreite an Neigungswinkeln eingestellt werden von 20° - 45°. Je nach Modulgröße sind auch kleinere bzw. größere Winkel möglich.

Wichtiger Hinweis zu Windlasten:

Wind kann speziell bei aufgeständerten Modulen extreme Kräfte erzeugen. Die Windlast wird oftmals unterschätzt. Sorgen Sie daher für eine sichere Verankerung der Module. Darüber hinaus wird ein Windleitblech empfohlen, um die Windkräfte zu reduzieren. Sollten Sie die Füße auf Beschwerungsplatten (z.B. Beton Gartenplatte) aufschrauben, sorgen Sie für eine ausreichende Beschwerung. Die Statik ist immer durch eine fachlich geeignete Person bauseits zu prüfen und freizugeben. Dieses gilt insbesondere für hohe Gebäude, exponierte Lagen oder Bereiche mit Personenverkehr. Für größere Modulverbände oder Installation auf hohen oder windgefährdeten Dächern sind stets feste Dreiecke, zusammenhängend mit Querprofilen sowie Befestigung über Modulklemmen zu empfehlen.

Art der Bedachung - Installation:	Flachdach
Neigungswinkel Aufständerung:	Universell
