Solar Trapezblech Befestigung Set: Schiene+ Mittelklemme Blechdach PV Alu Halter Rahmenhöhe 30mm

Anzahl	Stückpreis
Bis 19	3,15 €*
Bis 49	2,99 €*
Bis 99	2,84 €*
Ab 100	2,68 €*

Preise inkl. MwSt. zzgl. Versandkosten

Preis basiert auf 0% MwSt gem. §12 Abs. 3 UmStG für berechtigten Käuferkreis. Gewerbekunden zzgl. 19%.

Für Rahmenhöhe

Produktnummer: 1971-001

Produktinformationen "Solar Trapezblech Befestigung Set: Schiene+ Mittelklemme Blechdach PV Alu Halter Rahmenhöhe 30mm"

Solarbefestigung für Trapezblech Trapezblechschiene. Schnittlänge 35 cm

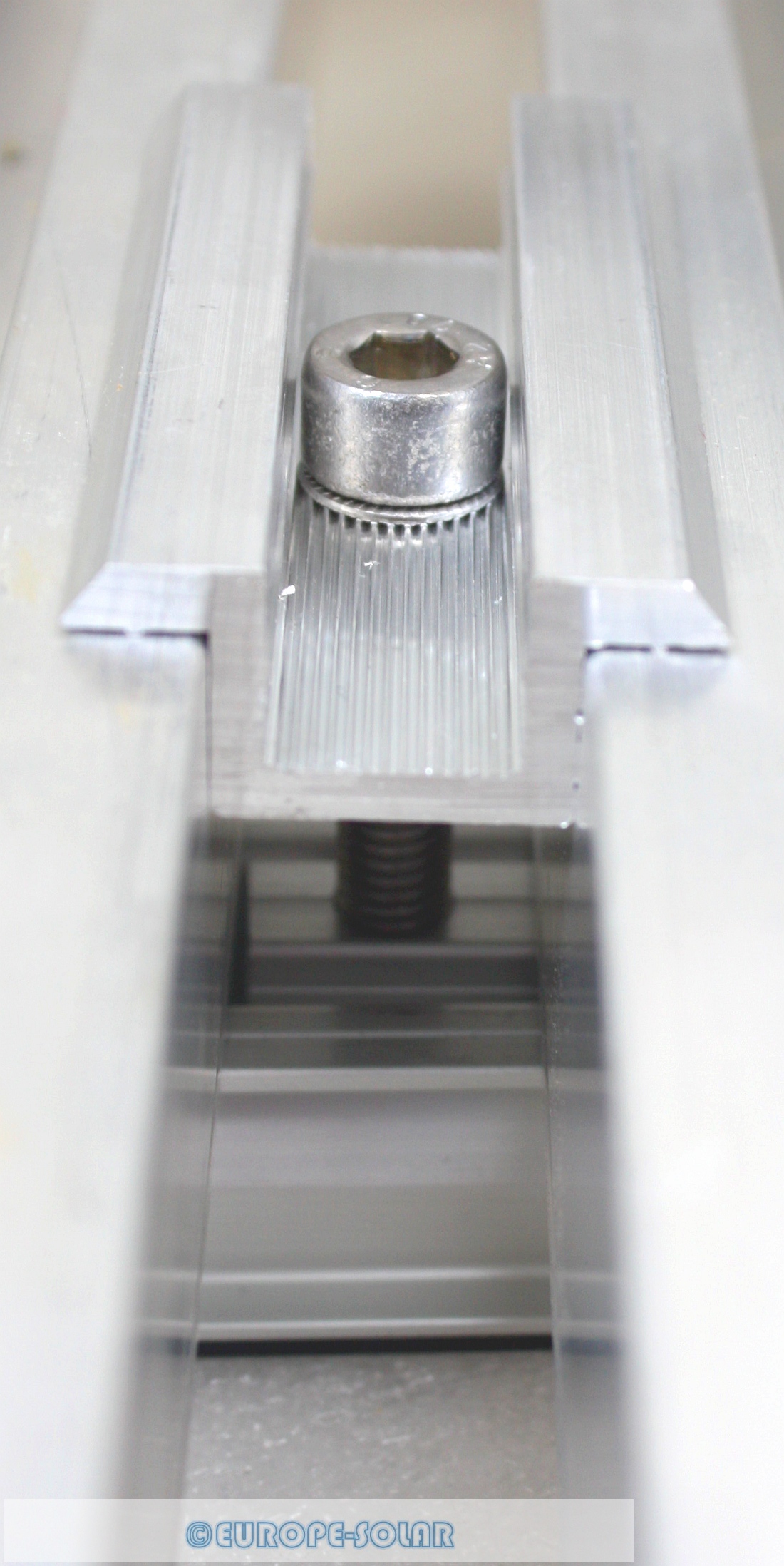

Inklusive Mittelklemme.
Rahmenhöhe: wählbar 30mm, 35mm, 40mm, 45mm, 50mm
- Schnelle und einfache Installation auf Trapezblechdächern -
- Sicherer Halt -

**** Hinweis: Dieses Set ist mit Mittelklemme (Zwischenklemme) ausgstattet. Für die Randmodule benötigen Sie zusätzlich unsere Trapezschienenhalter mit Endklemme (Randklemme). Diese finden Sie ebenfalls bei uns im Shop. ****

Lieferumfang:

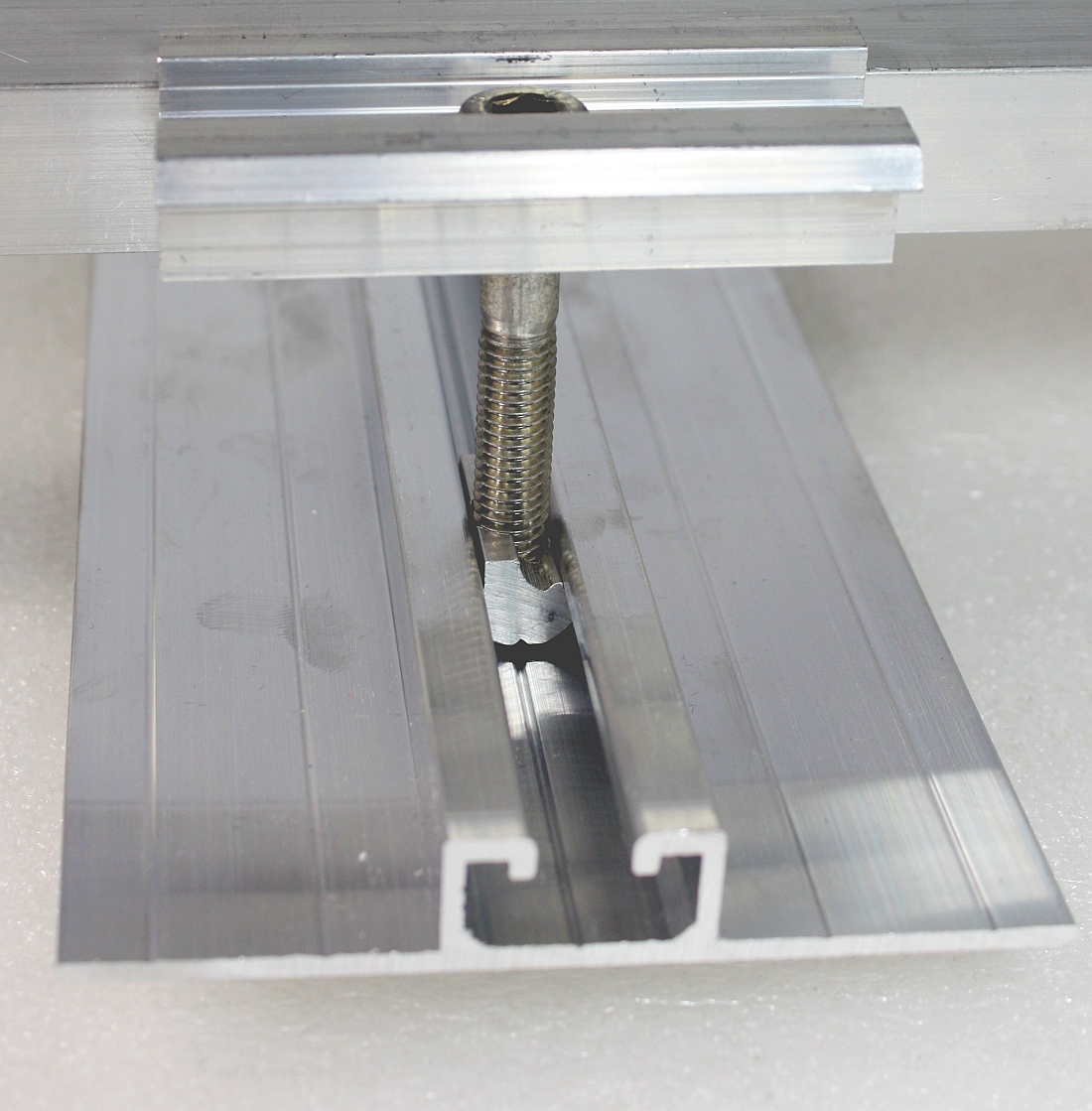

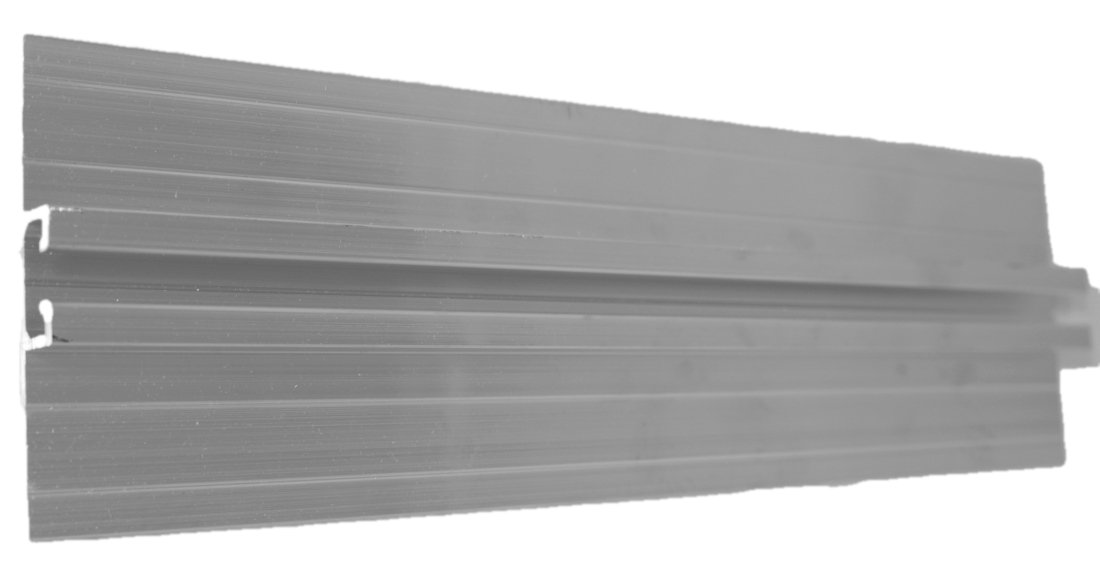

Montageschiene Trapezblech: Schnittlänge 350 mm. Breite: 90 mm. Höhe: Ca. 14mm. Mittelklemme.
Wählbar für Rahmenhöhe: 30 mm, 35 mm, 40mm, 45 mm, 50 mm
M8 Innensechskantschraube Edelstahl. Länge = "Rahmenhöhe + 5 mm"

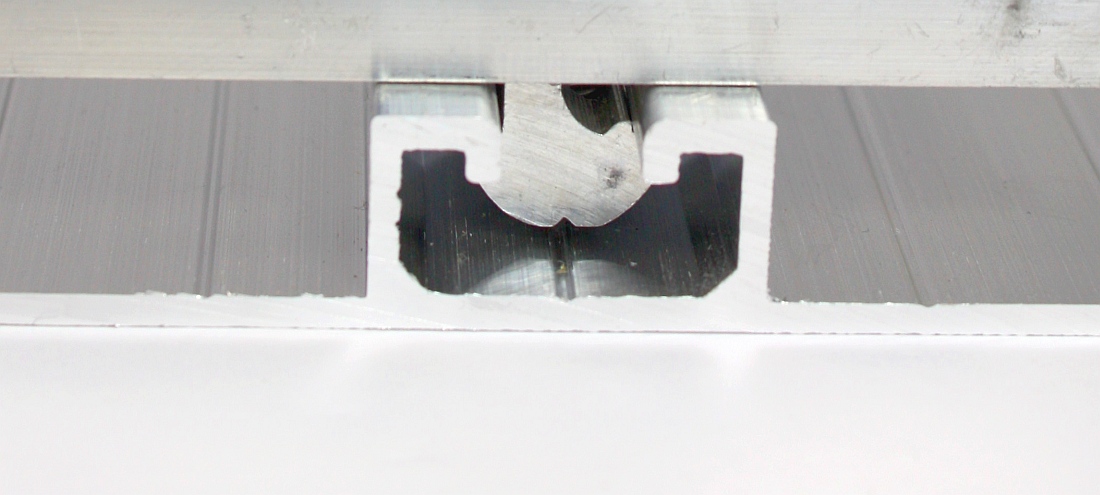

Nutenstein mit M8 Bohrung
Sicherungsring

Notwendiges Zubehör (nicht Bestandteil dieses Angebotes, jedoch bei uns im Shop erhältlich):

EPDM Dichtung: Bei uns als Meterware erhältlich. Es muss nicht die gesamte Unterseite mit einer Dichtung beklebt werden. Ein Anbringen der Dichtung im Bereich der Hochsicken ist ausreichend.
Dünblechschrauben. Empfehlung: 4 Stück. Schrauben mit EPDM Dichtung.

Besonderheiten:
Schnelle, kostengünstige und einfache Montage von Photovoltaikmodulen. Aus robustem Aluminium für eine lange Lebensdauer Variabel einsetzbar. Für Blechdächer. Aber auch auf vielen anderen Unterkonstruktionen

Komplett aus rostfreiem Material. Alu + Edelstahl

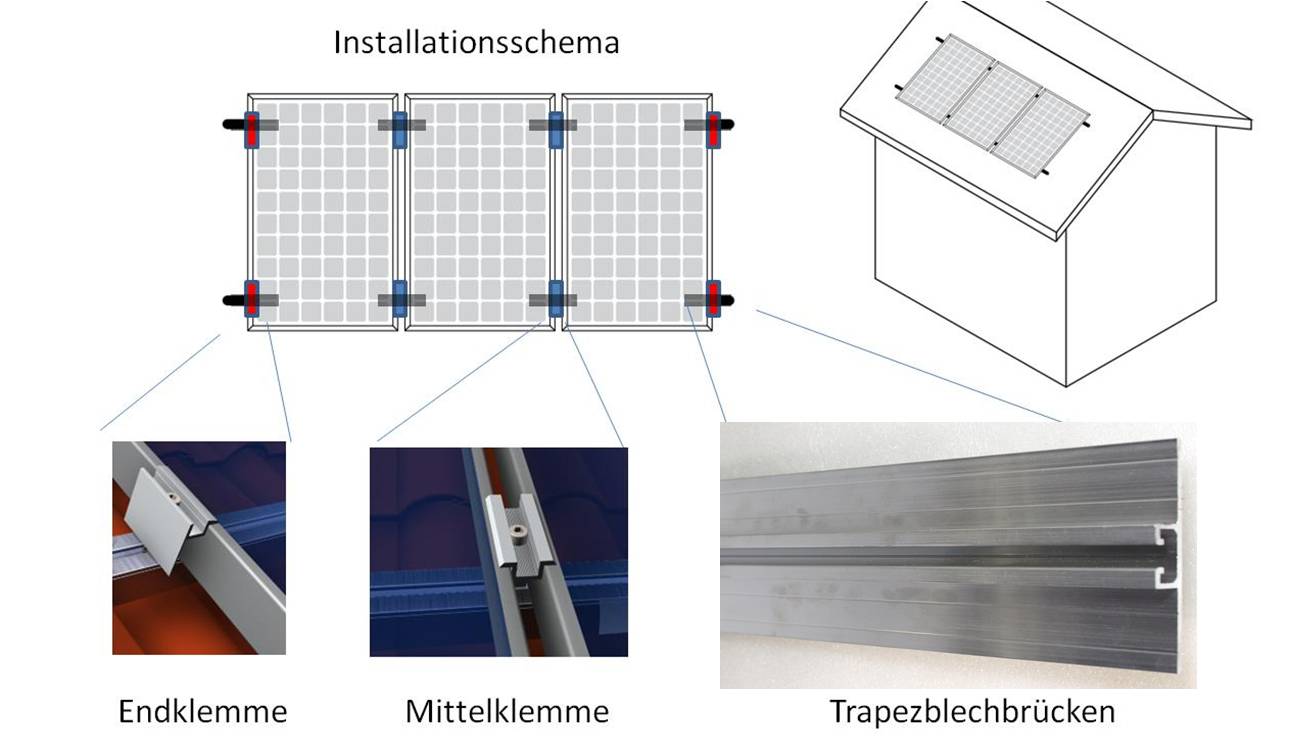

Anzahl benötigter Sets für die Montage:

1 Modul: 4 x Endklemmen Befestigungsset (das Set aus diesem Angebot nicht geeignet, jedoch Endklemenset bei uns im Ebay Shop erhältlich).
2 Module nebeneinander: 4 x Endklemmen (bei uns erhältlich)+ 2 x Mittelklemmen Befestigungsset
3 Module nebeneinander: 4 x Endklemmen (bei uns erhältlich)+ 4 x Mittelklemmen Befestigungsset

... Sie benötigen lediglich noch zusätzlich Bohrschrauben und EPDM Dichtung.

Anwendung:

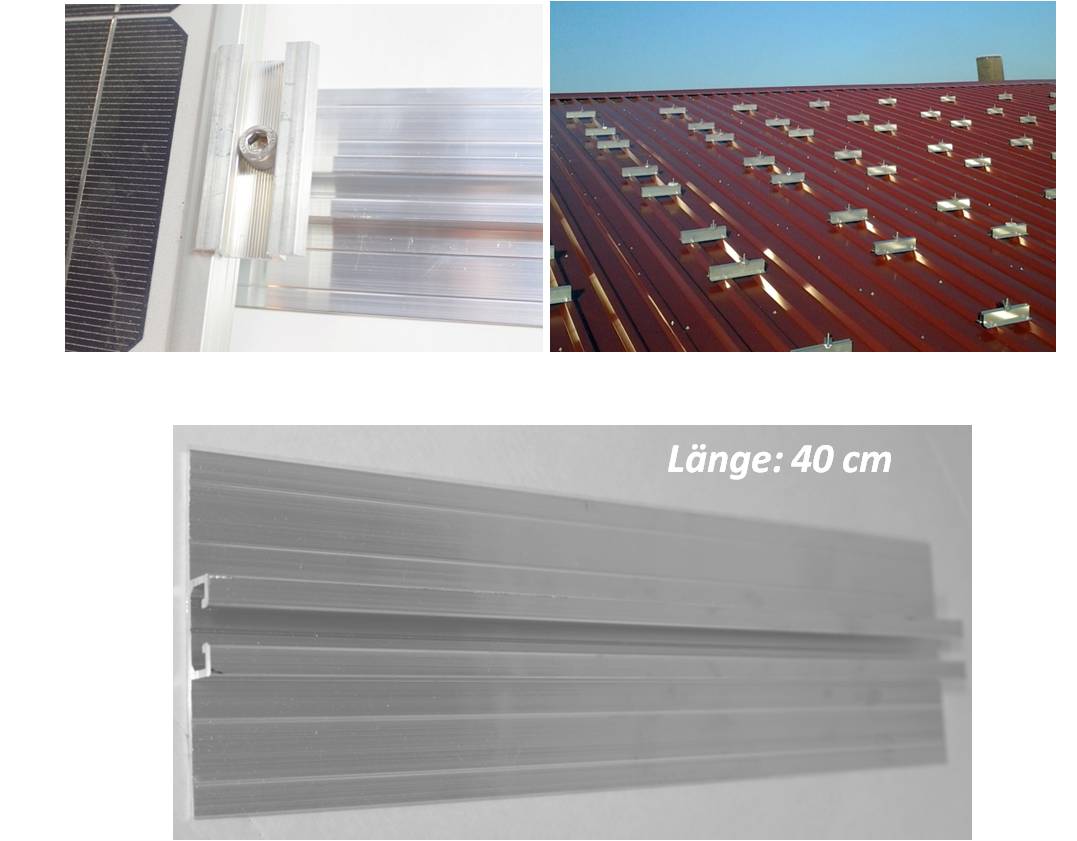

Zur Befestigung von PV Modulen auf Trapezblechdächern und vielen anderen Untergründen. Die Befestigungsschiene ist bereits auf 35 cm vorgeschnitten.

Installation:

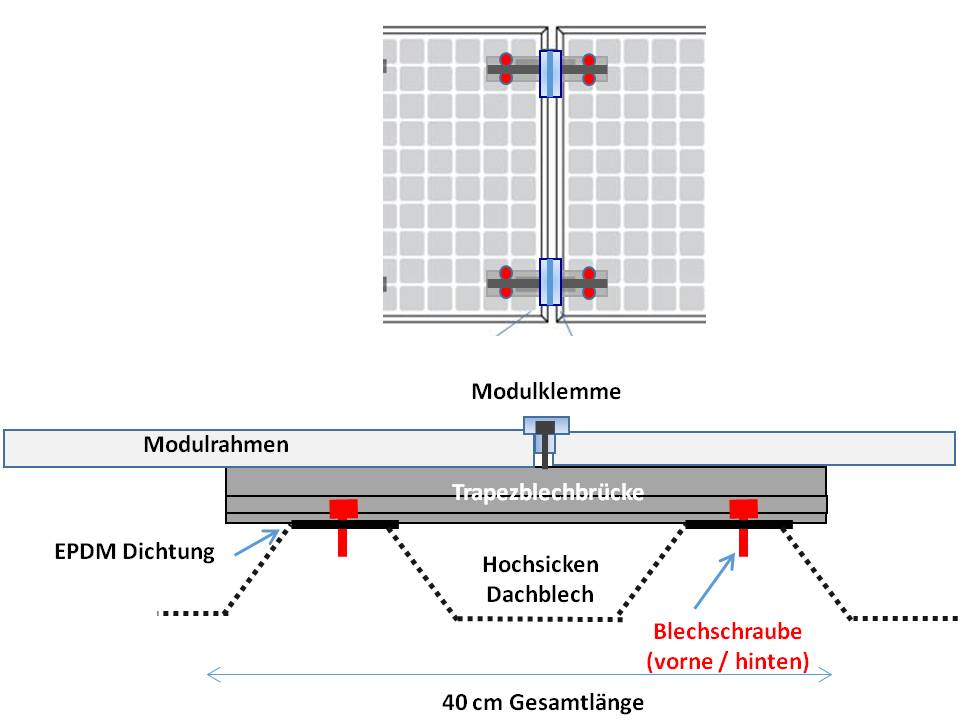

Die Schiene wird von Hochsicke zu Hochsicke installiert (s. Abbildung). Die Befestigung erfolgt mittels Bohrschrauben (gesondert zu erwerben).

Das Set enthält bereits den Nutenstein, Schraube und Mittelklemme. Wählbar passend zu der Höhe Ihrer Solarmodule. Bei uns im Shop finden Sie ebenfalls Trapez Befestigungssets mit Endklemmen.

Stellen Sie für die Installation sicher, dass der Untergrund ausreichend tragfähig ist. Beachten Sie, wenn Sie parallel zur Trapezblechsicke montieren, dass eine Linienlast auf die Hochsicke wirkt. Das Trapezblech sollte entsprechend ausreichend Dicke haben und Tragfähigkeit. Richten Sie sich gerne bei Fragen an uns.

Art der Bedachung - Installation:	Trapezblech
Typ Trapezblechbefestigung:	Flache Ausführung, Modulverlegung Hochkant
