Photovoltaik Befestigungsset Endklemme für Rahmenhöhe: 30 mm. Set mit Schraube / Nutenstein.
0,75 €*

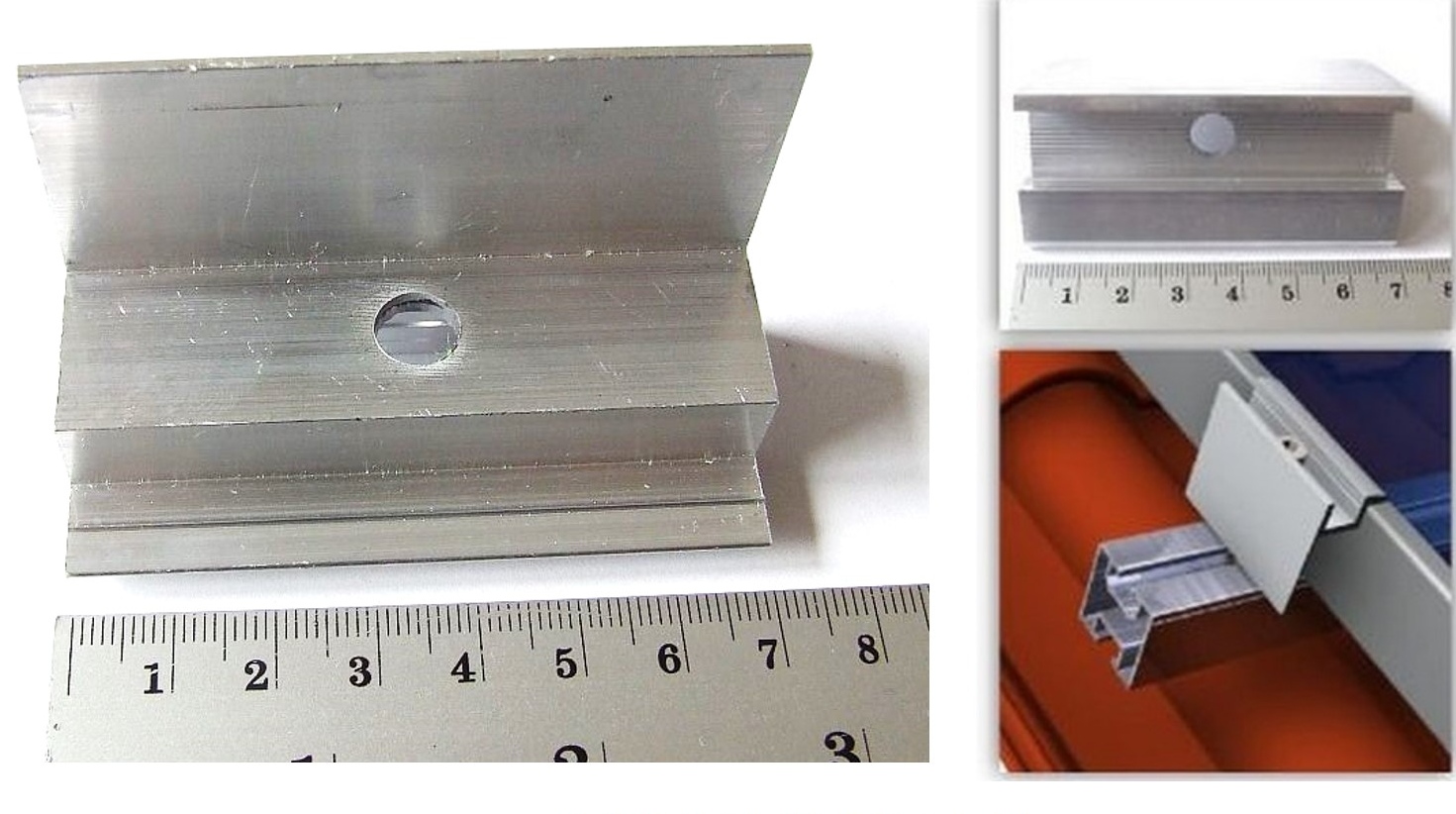

Photovoltaik Endklemme:
Klemme + Schraube + Nutenstein
Komplett rostfrei. Aus Aluminium bzw. Edelstahl
Rahmenhöhe wählbar: 30mm, 32mm, 35mm, 38mm, 40mm, 45mm, 46mm, 50mm
+++ Hinweis: Mittelklemmen finden Sie ebenfalls bei uns im Shop +++
Lieferumfang:

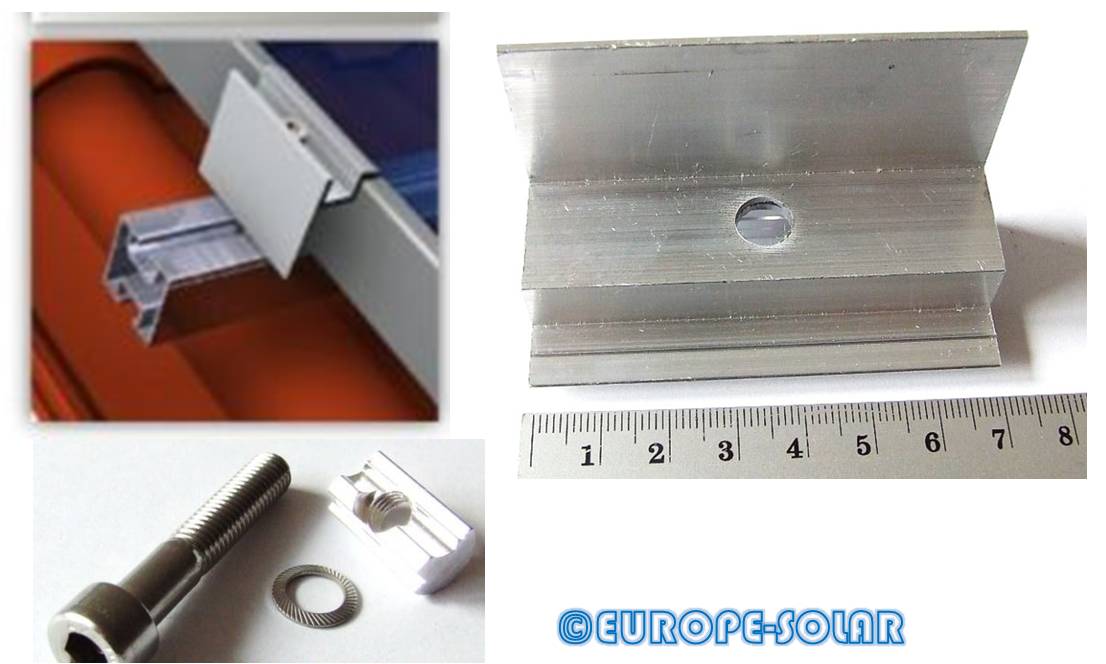

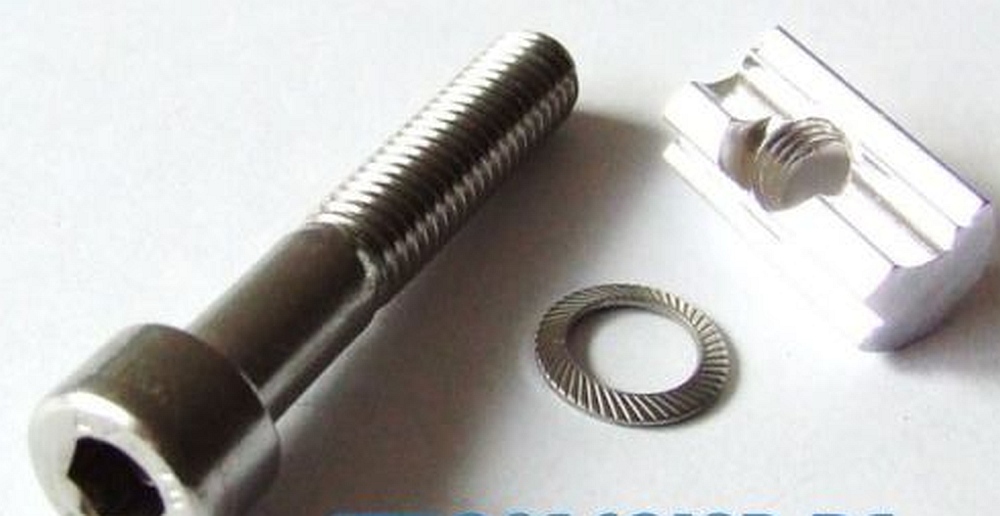

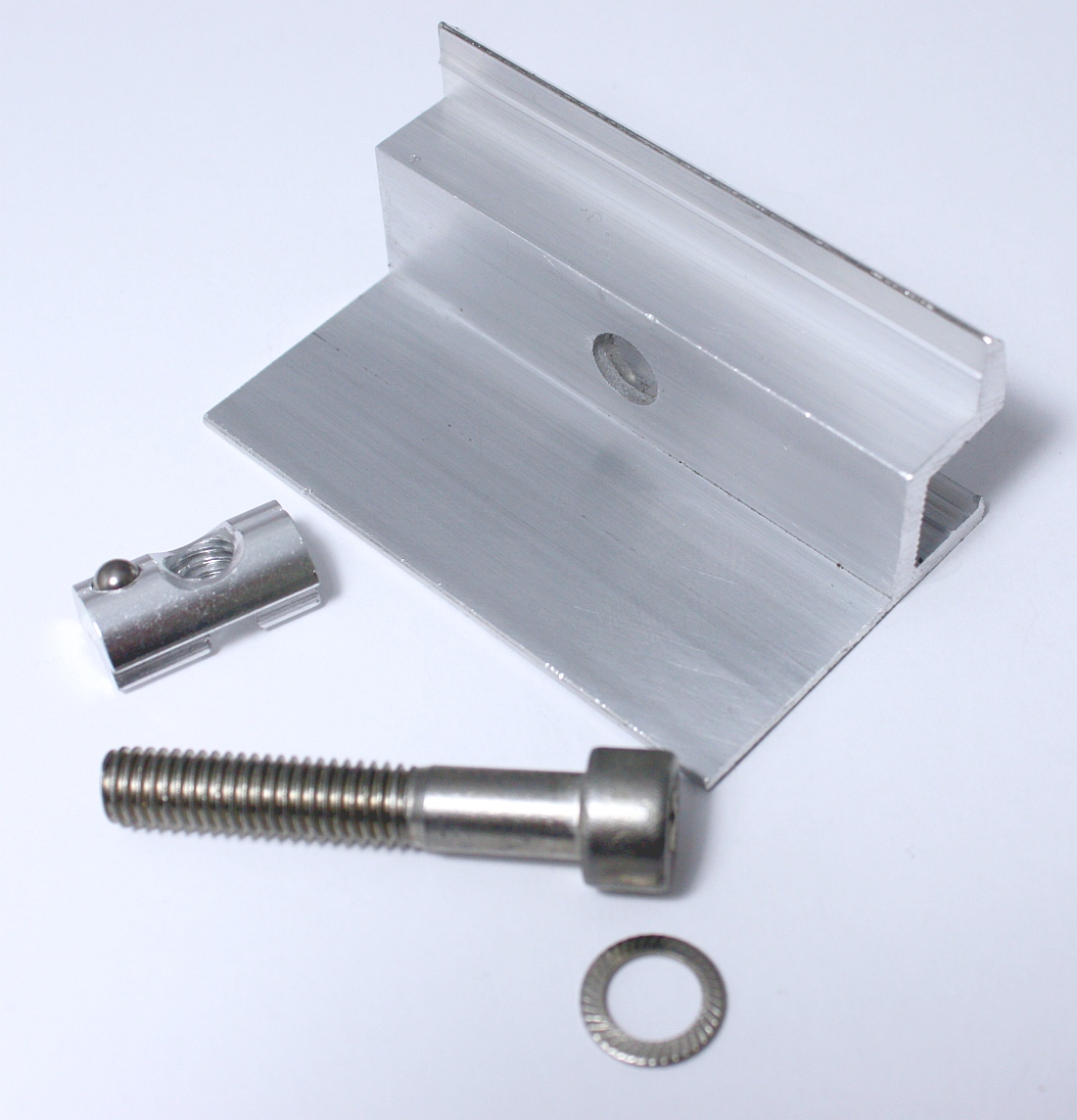

Je Set = Endklemme (Alu) + Innensechskantschraube (Edelstahl) + Nutenstein + ggf. Unterlegscheibe (abhängig von Rahmenhöhe)
Besonderheiten:
- Sehr stabile Ausführung
- Hohe Wandstärke. Kein nachgeben oder brechen der Klemme beim Anziehen der Innensechskantschraube

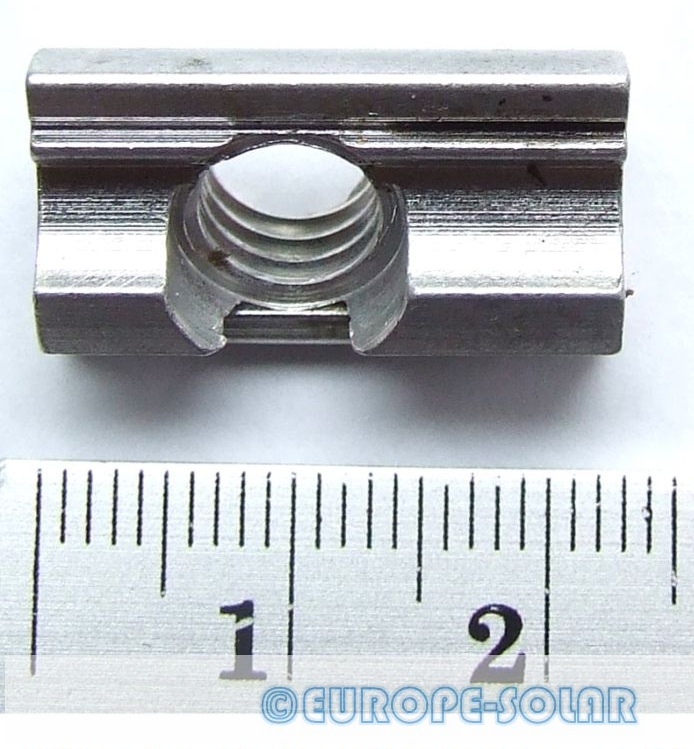

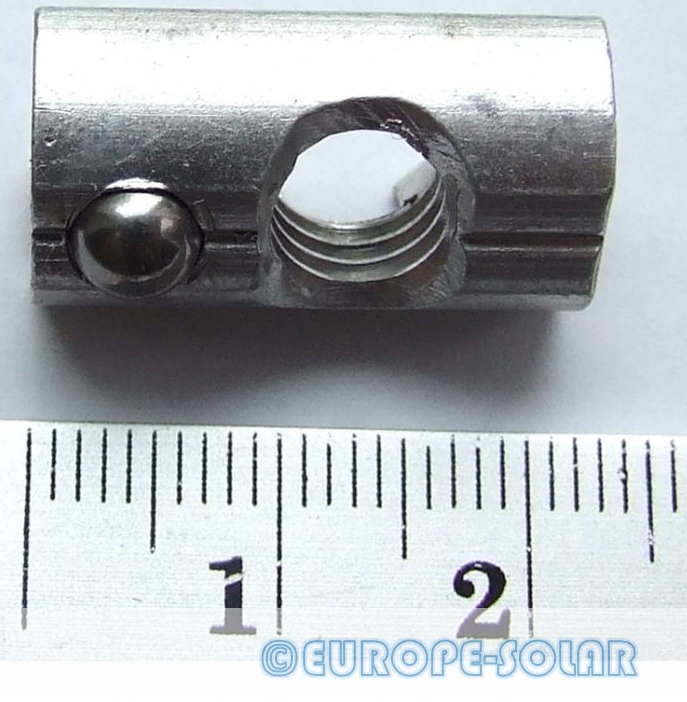

- Set inklusive Nutenstein und Edelstahl Innensechskantschraube. Nutenstein mit Edelstahl Federkugel für sicheren Sitz
- Material Aluminium. Für den Ausseneinsatz.
- Besonders lange Klemmlänge: 70 mm. Für sicheren Halt der Solarmodule.
- Erdung durch Kerbsteg auf der Klemmbacke: Dieser durchbricht beim Anziehen die Eloxialschicht des Solarmodulrahmens und erdet den Rahmen
- Komfortable Montage: Der Nutenstein kann von oben in eine 8er Nut eingeklickt werden und sich zusätzlich seitlich verschieben um die Klemmenposition auszurichten. Achten Sie darauf, dass Ihre Profile mit dem Nutenstein kompatibel sind.
Anwendung:

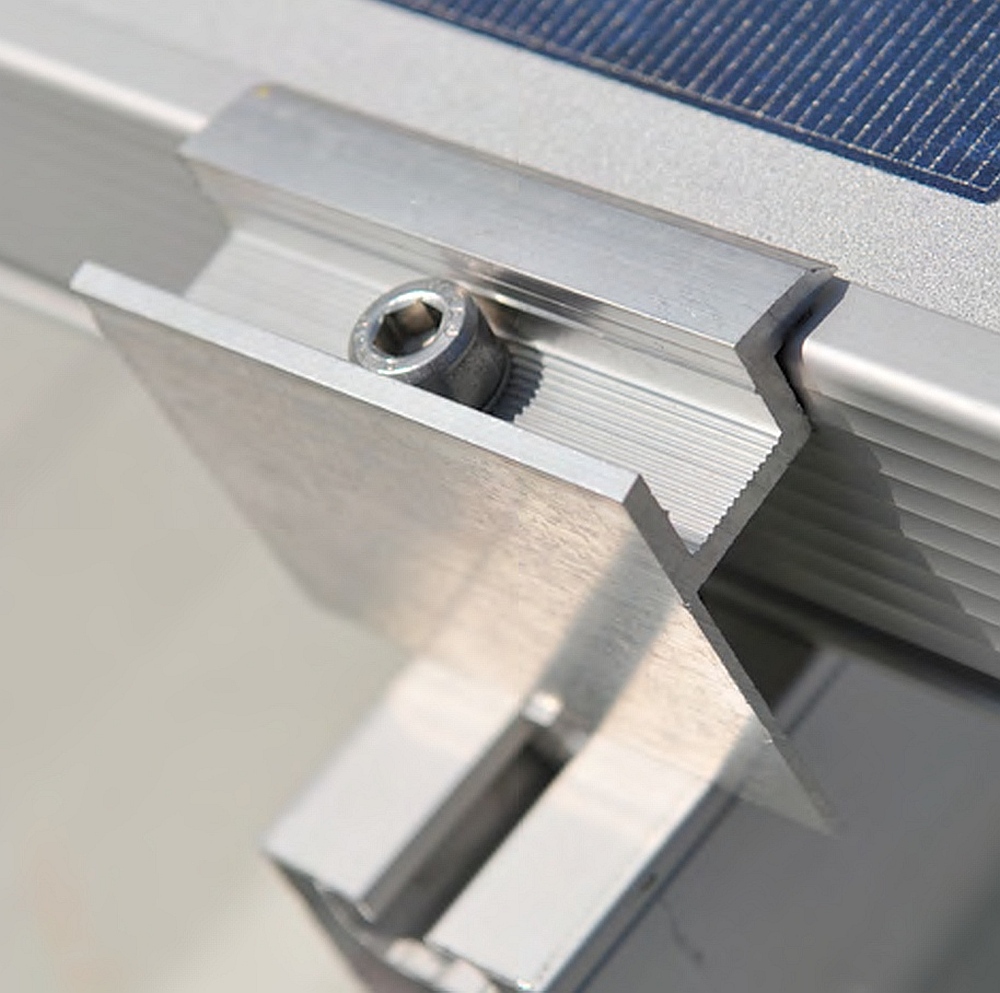

Zur Befestigung von gerahmten Photovoltaikmodulen. Rahmenhöhe wählbar. Sie erhalten ein komplettes Befestigungsset. Inklusive Innensechskantschraube und Nutenstein. Der Nutenstein ist kompatibel mit unseren 40x40mm Aluprofilen. Diese sind oben mit einer 8er Nut für die Aufnahmen des Nutenstein versehen.
Der Nutenstein lässt sich von oben in die Nut einklicken. Im Anschluss kann der Nutenstein noch seitlich verschoben in der Nut verschoben werden.
Für die Montage der Photovoltaikmodule ergibt sich bei diesen Klemmen ein Spaltmass zwischen den Modulen von 20mm. Benötigte Gesamtlänge Ihres Aluprofils ist also Anzahl der Modulbreite + 20mm je Klemme.
Farbe Modulklemmen: | Pressblank (silber) |
---|---|
Typ Modulklemme: | Endklemme, Mit Nutenstein |
