Set 2x Vario Aufständerung Solarmodul Stufenlos 20° bis 40° variable Modulgröße

Anzahl Stückpreis
Bis 4
21,90 €*
Bis 9
20,81 €*
Bis 14
20,15 €*
Bis 19
19,71 €*
Bis 29
19,27 €*
Ab 30
18,62 €*
GLS Preis basiert auf 0% MwSt gem. §12 Abs. 3 UmStG für berechtigten Käuferkreis. Gewerbekunden zzgl. 19%.
Produktnummer: 1966
Produktinformationen "Set 2x Vario Aufständerung Solarmodul Stufenlos 20° bis 40° variable Modulgröße"


Set 2 Stck Vario Aufständerung = Aufständerung für ein Solarmodul

Neigungswinkel stufenlos einstellbar von ca. 20° - 40°, flexibel anpassbar an Modulgrösse

Verschraubung erfolgt direkt am Modulrahmen. Keine weiteren Modulklemmen notwendig.

Neigungswinkel jederzeit einfach anpassbar

Besonderheiten:

  • Silber eloxiert:
  • Hohe Flexibilität: Winkel über die Teleskoprohre frei einstellbar
  • Speziell für das System entwickelter Klemmschlitten für die Teleskoprohre zur Aufnahme großer Zugkräfte. Die Teleskoprohre wurden mit über 200kg Zugkraft getestet. Andere erhältliche Systeme werden lediglich punktuell geklemmt, was zu einen sehr viel schnelleren Durchrutschen der Rohre und damit Systemversagen führt.
  • Getestete Qualität: Statiktest durch ein akkreditiertes Institut.
  • Hinweis: Nicht für die Fassadenmontage vorgesehen, sondern nur als Flachdachaufständerung

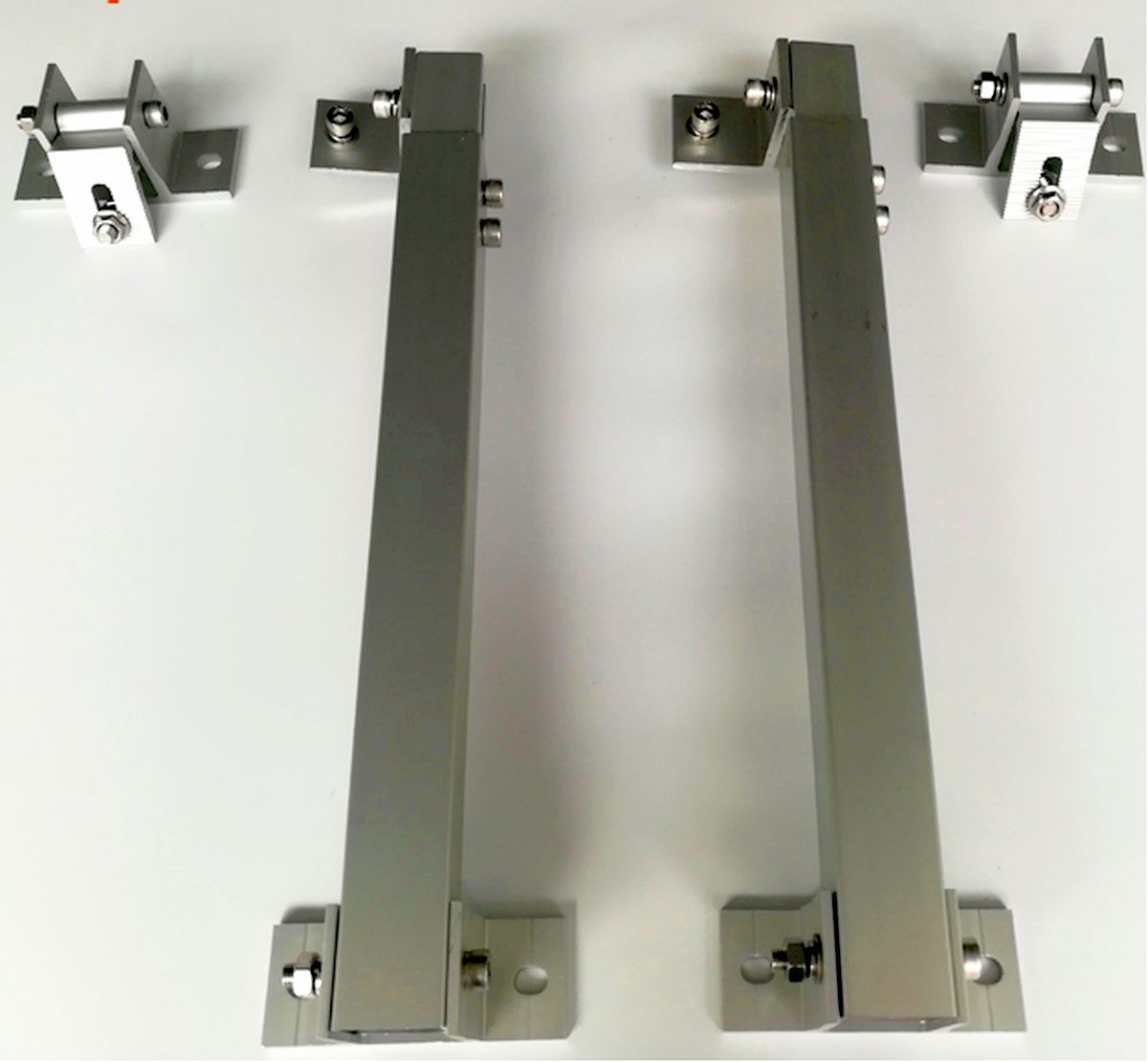

Lieferumfang:
2 Sets Vario Aufständerung bestehend aus

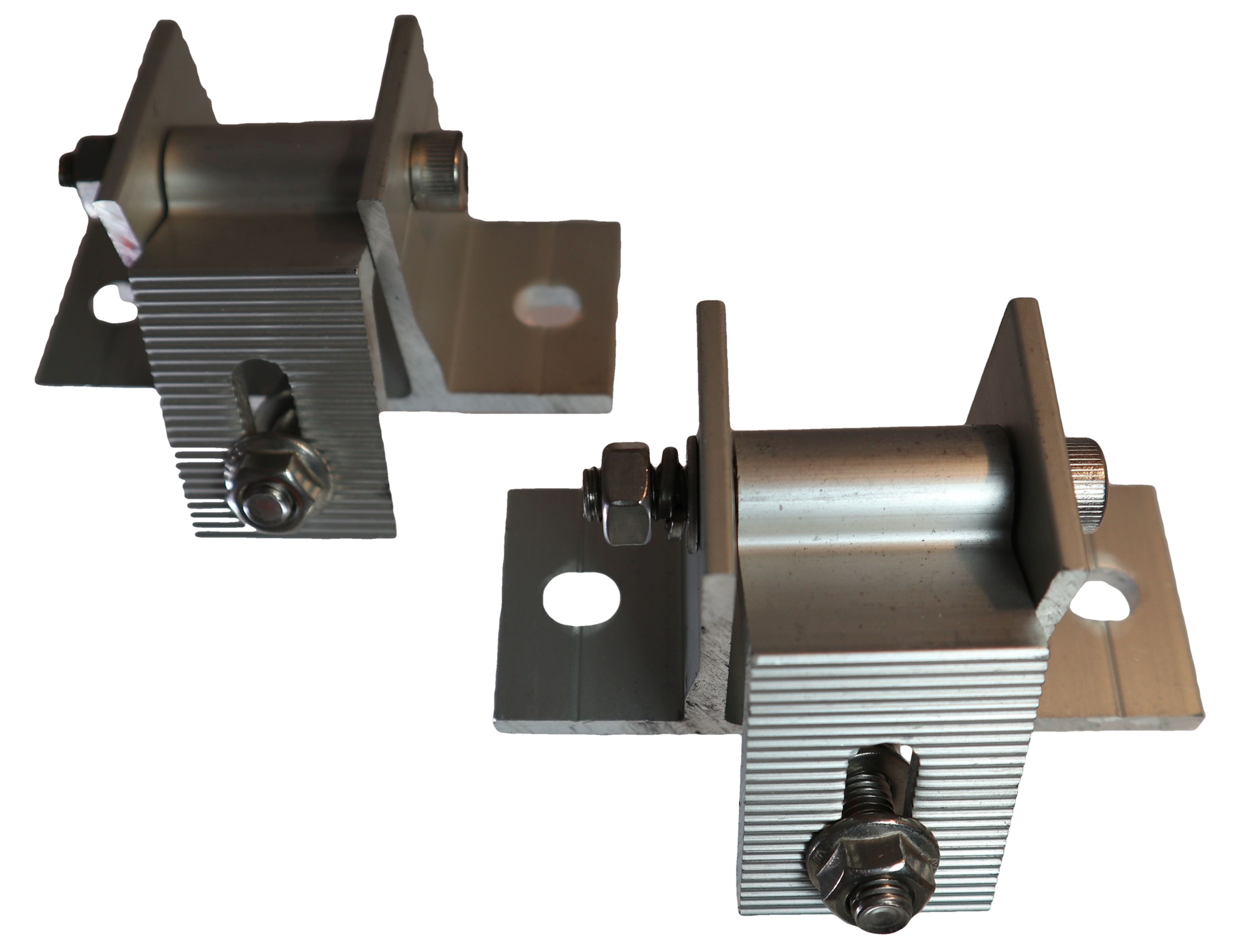

  • 2x Fuss vorne. Aluminium eloxiert.
  • 2x Bein Hinten (ausziehbar). Aluminium eloxiert.
  • EPDM Dichtung je Fuß
  • Schrauben für Anschraubung an Modulrahmen (M8x25mm, Edelstahl)

Schrauben zur Anschraubung auf dem Untergrund sind nicht Bestandteil. Diese sind passend zum Untergund separat zu erwerben.

Optional ergänzender Artikel: Alu Untergrundschiene für Flachdach (Art. # 76497). Flachdachschiene kann verwendet werden, falls Sie die Konsolen nicht in die Gewichte verschrauben möchten, sondern in Flachprofile. Die Beschwerung kann durch Auflegen von Gewichten auf den Flachprofilen erfolgen.

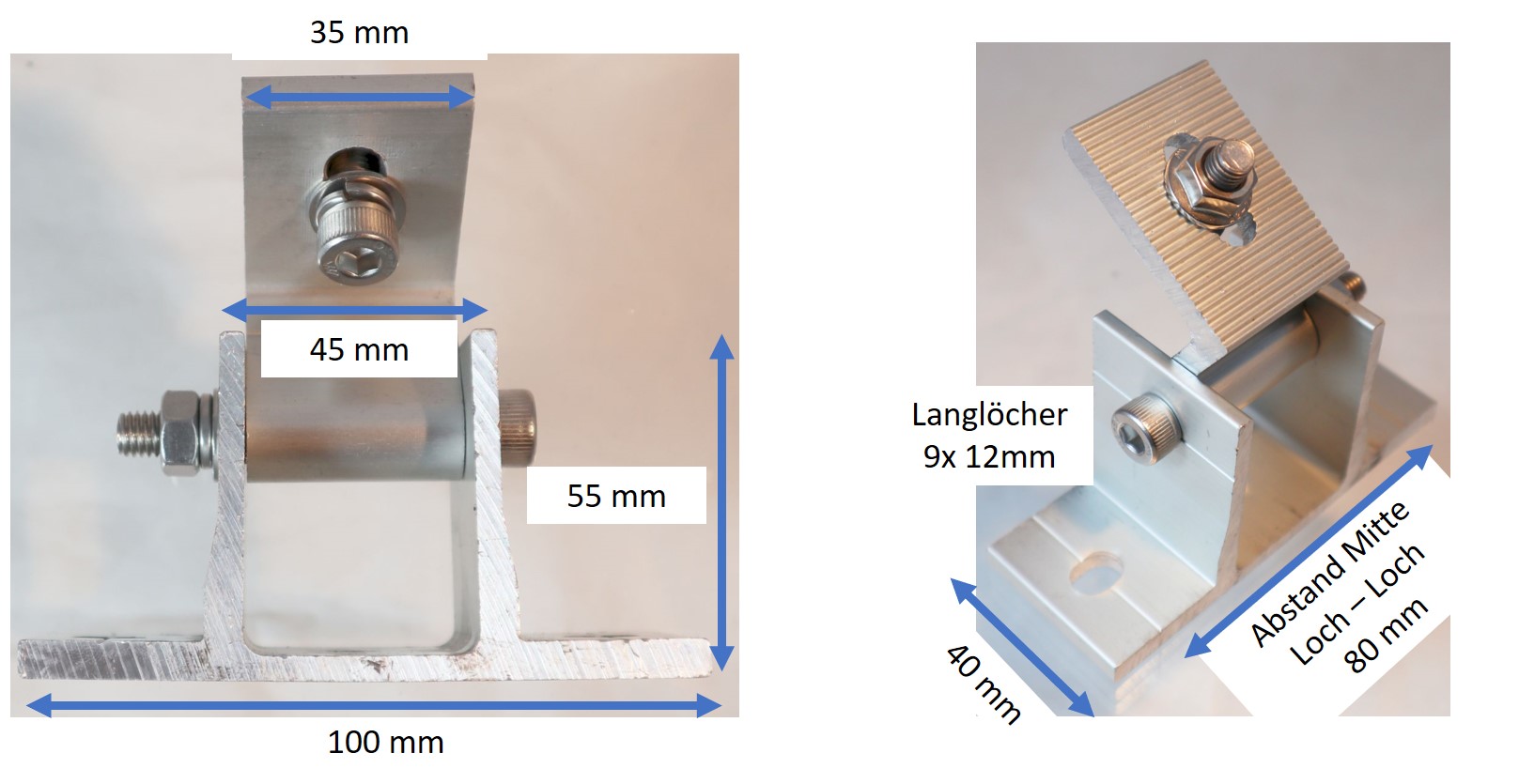

Abmessung Solar Vario Fußplatte:
105x 40mm. Abstand Lochmitte - Lochmitte: 80mm.
Löcher für 8mm Schraube. Langlochca. 9x12mm (inkl. Radien)
Mittlere Loch zentrisch

Zur Aufständerung von einem Solarmodul

Anwendung:

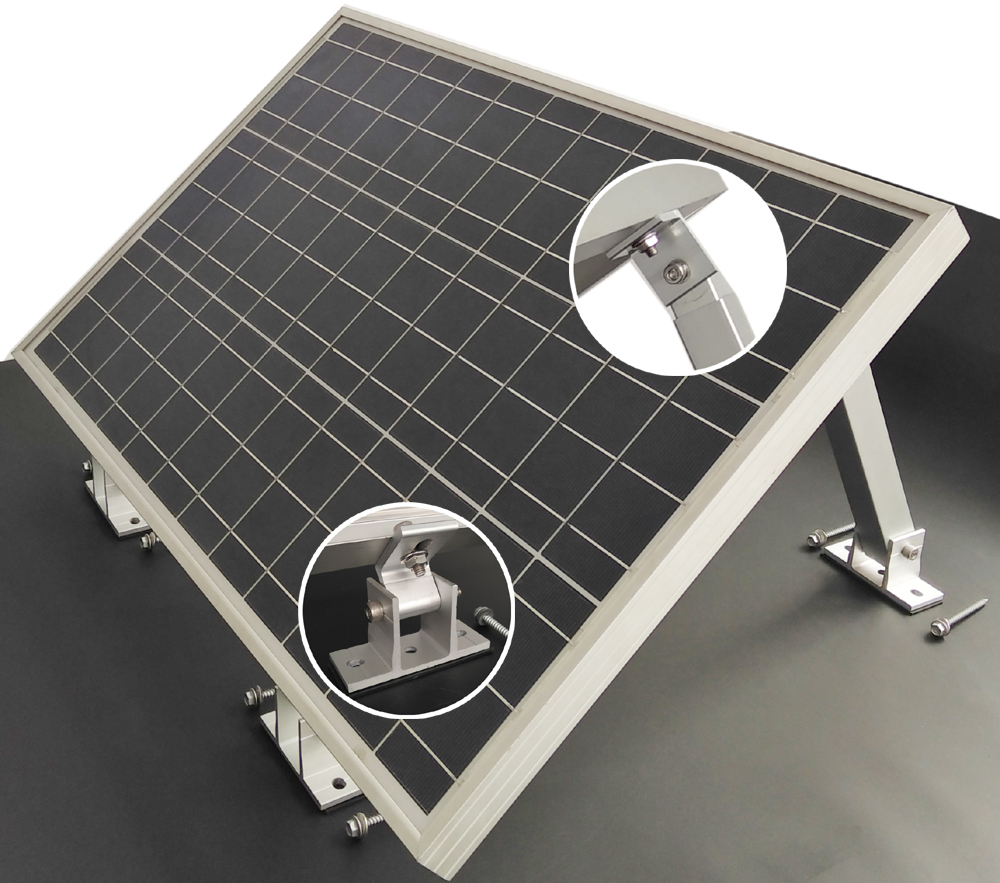

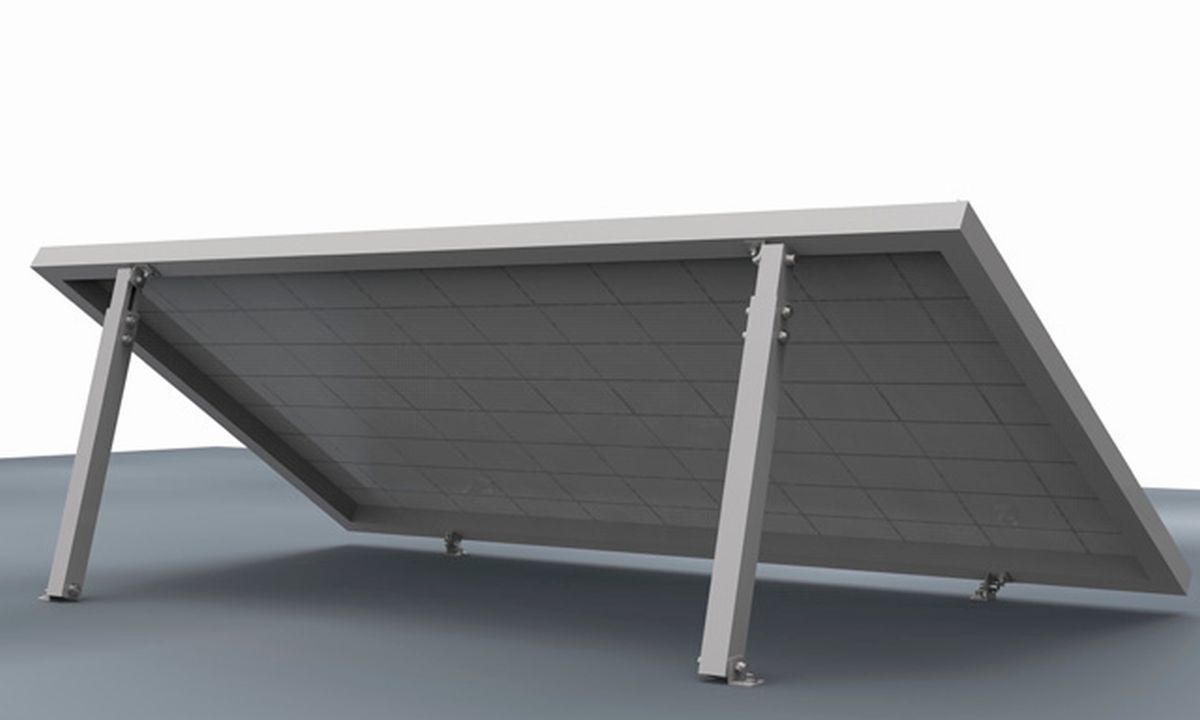

Aufständerung Solarmodul in Quermontage. Ideal für die Aufständerung eines Einzelmoduls. Das hintere Bein ist durch den Teleskopmechanismus in der Länge anpassbar. Zudem verfügen alle Füsse über einen einstellbaren Winkel. Somit kann diese Aufständerung flexibel an alle Modulgrössen angepasst werden. Überdies kann eine grosse Bandbreite an Neigungswinkeln eingestellt werden von 20° - 45°. je nach Modulgrösse sind auch kleinere bzw. grössere Winkel möglich.

Auch nach Installation kann der Winkel recht einfach angepasst werden um z.B. im Winter einen steileren Winkel einzustellen und im Sommer bei höheren Sonnenstand einen flacheren Winkel. Somit optimieren Sie den Ertrag und die Eigenverbrauchsquote.

Die Verschraubung erfolgt direkt am Rahmen mit M8 Schrauben (beiliegend). Ideal für die Aufständerung eines einzelnen Solarmoduls z.B. im Bereich Camping, Caravan oder Mikro Plug & Play Eigenverbrauchsanlagen.

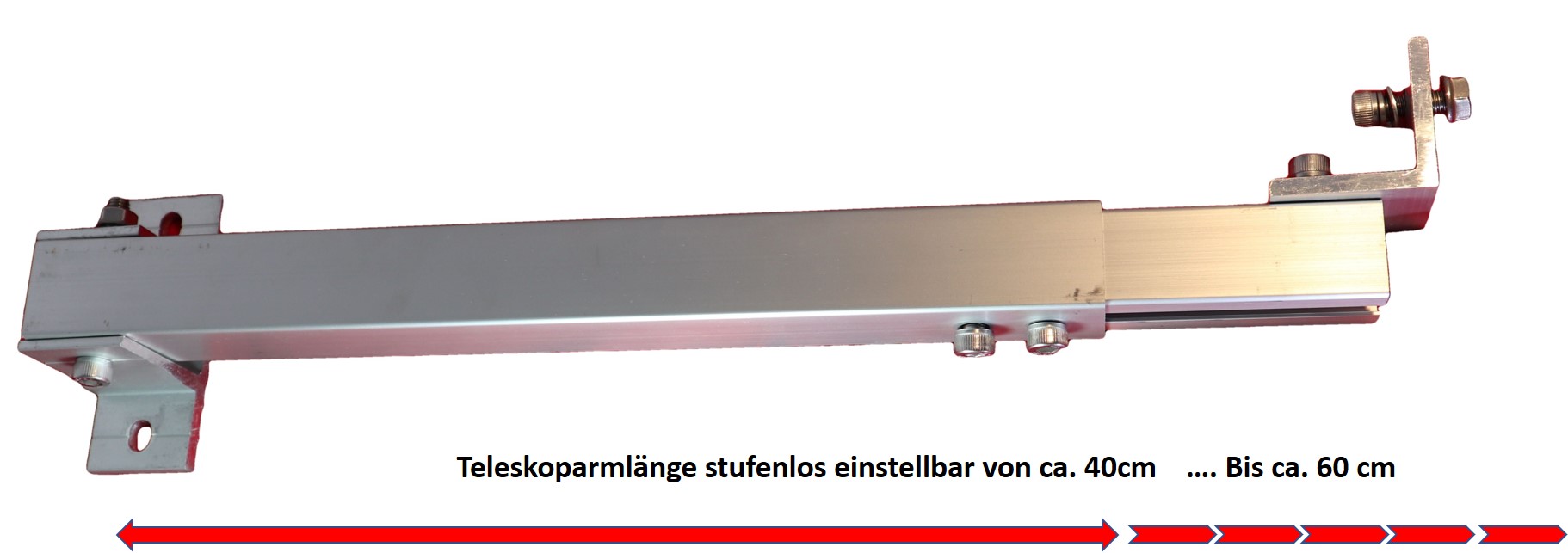

Vierkantrohr Bein hinten: 35x35mm. Aluminium eloxiert. Dicke 1.5mm. Länge einstellbar von ca. 40cm bis ca. 60cm.

Fuss vorne / hinten: 110x40mm. Dicke Fussplatte 6mm. Aluminium eloxiert. Löcher für 8mm Schraube (Befestigung Untergrund).

Optional ist es auch möglich, die Füsse nicht direkt am Modulrahmen zu verschrauben, sondern an einem Aluprofil auf dem die Module geklemmt werden.

Wichtiger Hinweis zu Windlasten:

Wind kann speziell bei aufgeständerten Modulen extreme Kräfte erzeugen. Die Windlast wird oftmals unterschätzt. Sorgen Sie daher für eine sichere Verankerung der Module. Darüber hinaus wird ein Windleitblech empfohlen um die Windkräfte zu reduzieren. Sollten Sie die Füße auf Beschwerungsplatten (z.B. Beton Gartenplatte) aufschrauben, sorgen Sie für eine ausreichende Beschwerung. Die Statik ist immer durch eine fachlich geeignete Person bauseits zu prüfen und freizugeben. Dieses gilt insbesondere für hohe Gebäude, exponierte Lagen oder Bereiche mit Personenverkehr. Für grössere Modulverbände oder Installation auf hohen oder windgefährdeten Dächern sind stets feste Dreiecke, zusammenhängend mit Querprofilen sowie Befestigung über Modulklemmen zu empfehlen.







Art der Bedachung - Installation: Flachdach
Neigungswinkel Aufständerung: Universell
