Set: 2x Solar Vario Aufständerung + 2x Aluprofil 1,3m Einstellbar 20° - 40°
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
34,50 €*
|
| Bis 9 |
32,78 €*
|
| Bis 14 |
31,74 €*
|
| Ab 15 |
29,33 €*
|
Produktnummer:
1969
Produktinformationen "Set: 2x Solar Vario Aufständerung + 2x Aluprofil 1,3m Einstellbar 20° - 40°"
🔧 Set: 20°–40° Vario Aufständerung inkl. 2x Aluprofil 130 cm & Befestigungsschrauben
Zur Aufständerung von einem Solarmodul – stabile, variable Konstruktion für flexible Montagewinkel

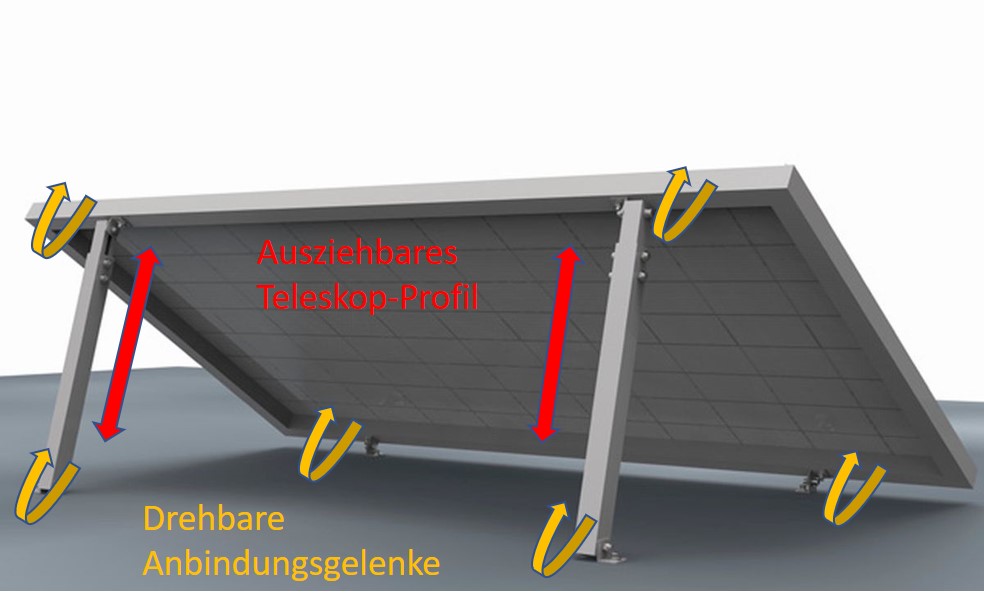

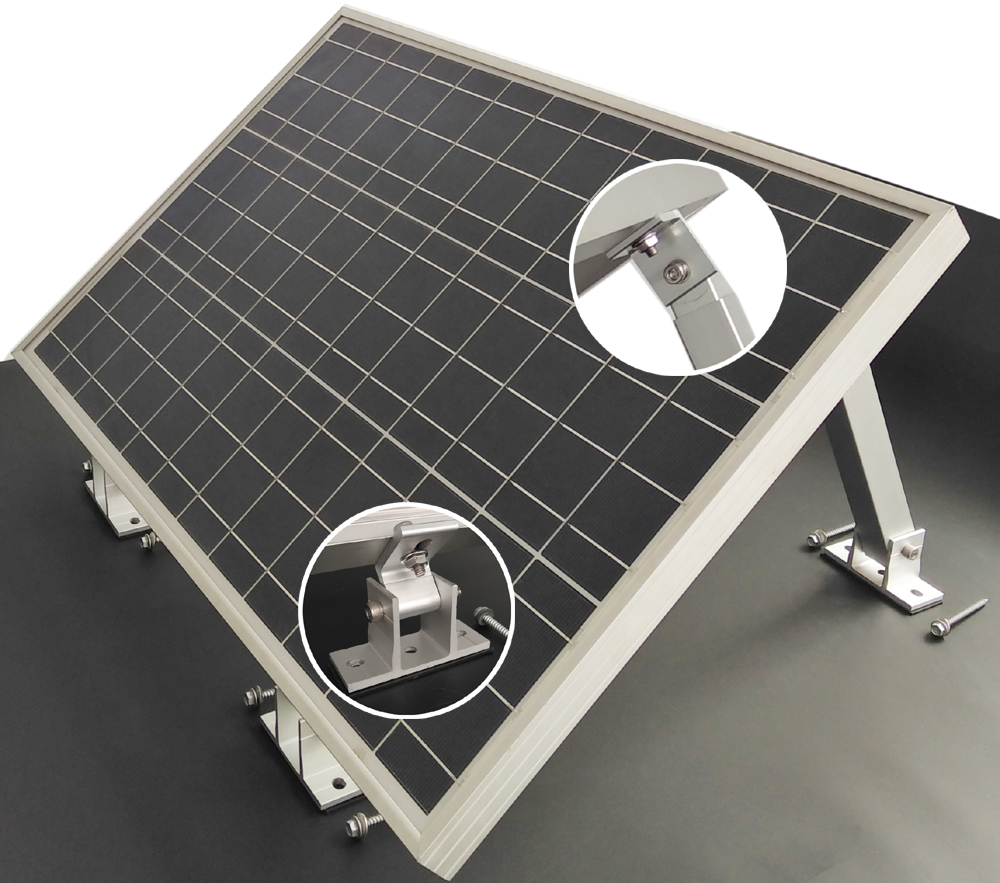

Neigungswinkel stufenlos einstellbar von ca. 20° – 40°. Durch die teleskopierbaren Hinterbeine sowie den verstellbaren Fußwinkel lässt sich die Ausrichtung an verschiedene Modulgrößen anpassen – auch nachträglich.

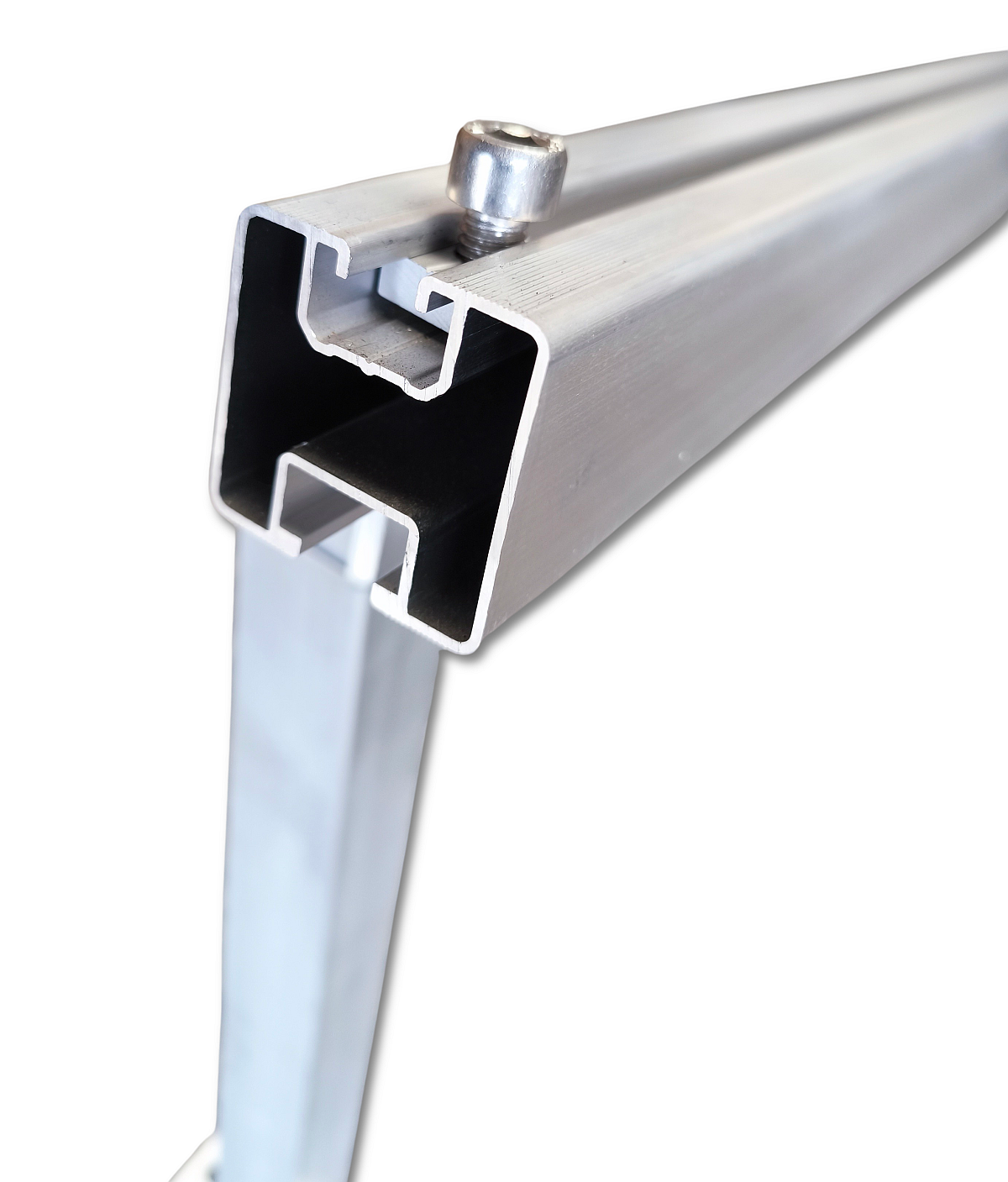

Die enthaltenen Aluprofile (2x 130 cm, 40x40 mm, Art. 1949) sorgen für eine verstärkte Aussteifung und eine mechanische Entlastung des Moduls. Die Befestigung erfolgt nicht direkt am Modulrahmen, sondern über Modul-Endklemmen auf dem Profil – ideal zur Reduktion von Spannungen und Verwindungskräften.

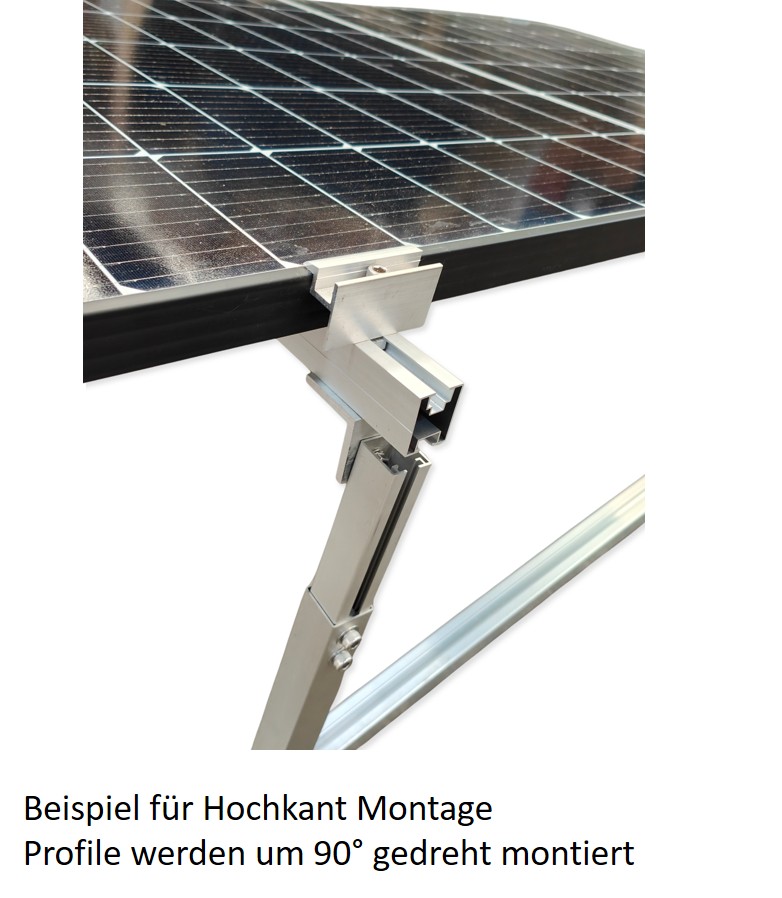

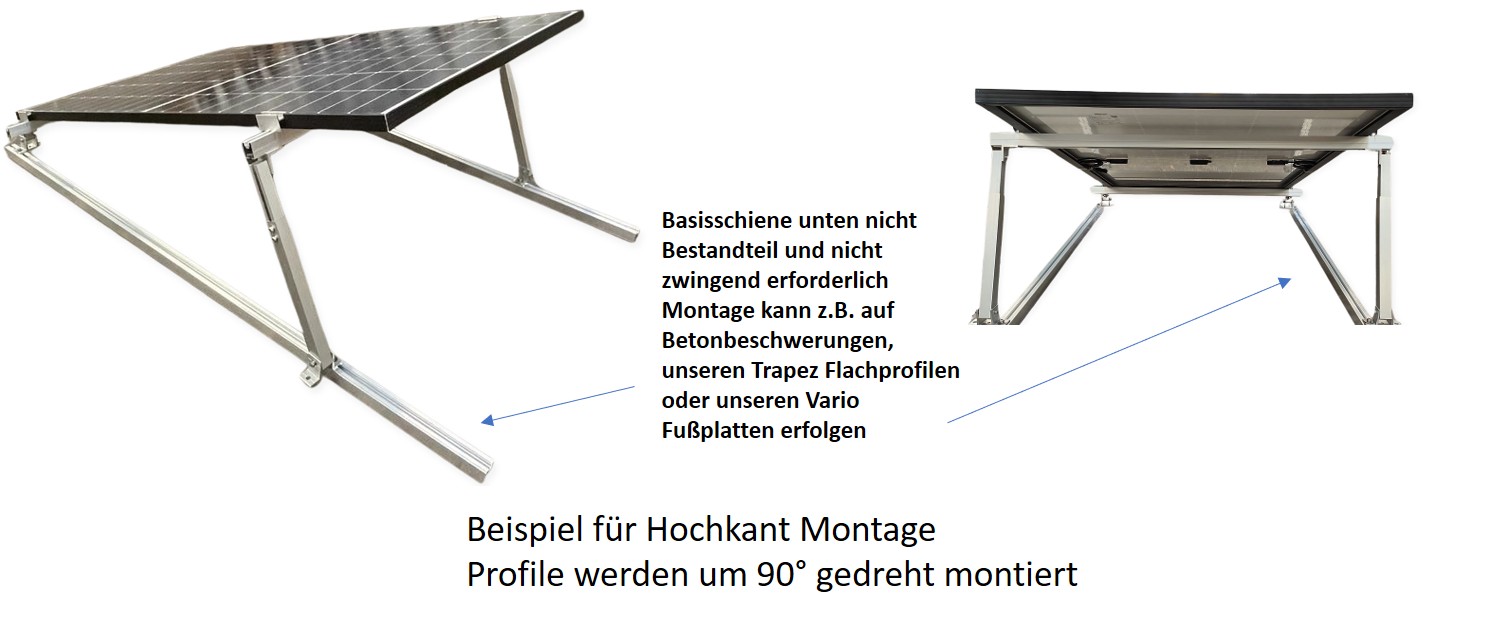

Geeignet für Quer- oder Hochkantmontage.
✅ Vorteile & Besonderheiten:
- Vario-System mit stufenlos verstellbarem Neigungswinkel – ideal zur saisonalen Anpassung der Ertragsausrichtung (z. B. steiler im Winter)
- 2x Standard-Aluprofil 40x40 mm (Art. 1949) jeweils 130cm Länge – kompatibel mit unseren Schiebemuttern und Endklemmen
- Versteifung des Systems – keine punktuelle Belastung des Modulrahmens
- Speziell entwickelter Klemmschlitten – hält über 200 kg Zugkraft aus, keine Gefahr des Durchrutschens wie bei einfachen Klemmmechanismen
- Getestete Qualität – statisch geprüft durch akkreditiertes Institut
📦 Lieferumfang:

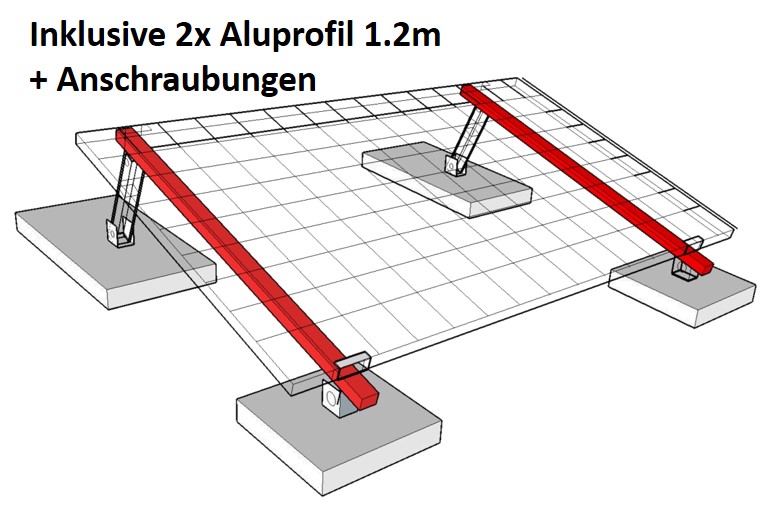

- 2x Aluprofil je 130 cm Länge, Querschnitt 40x40 mm, mit 8er-Nutenkanal oben für Nutenstein (Art. 1949)

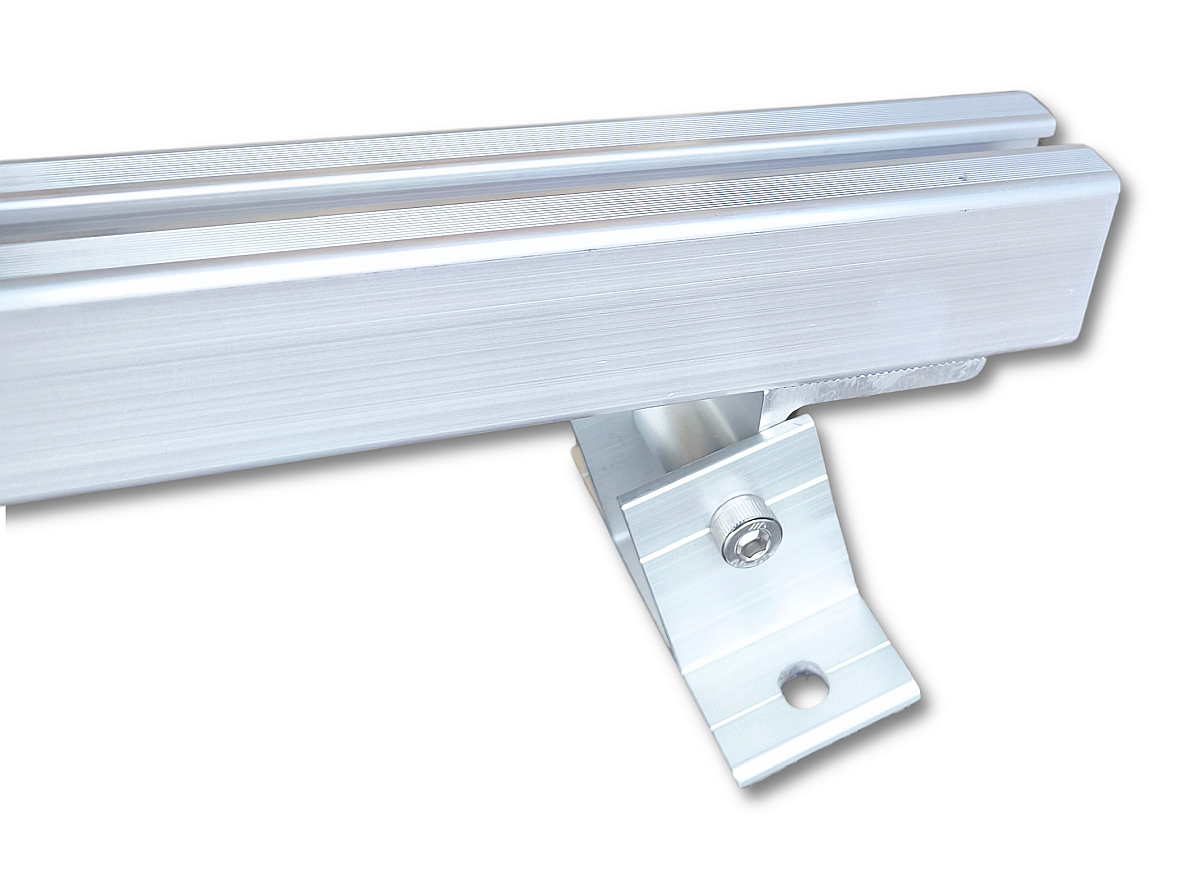

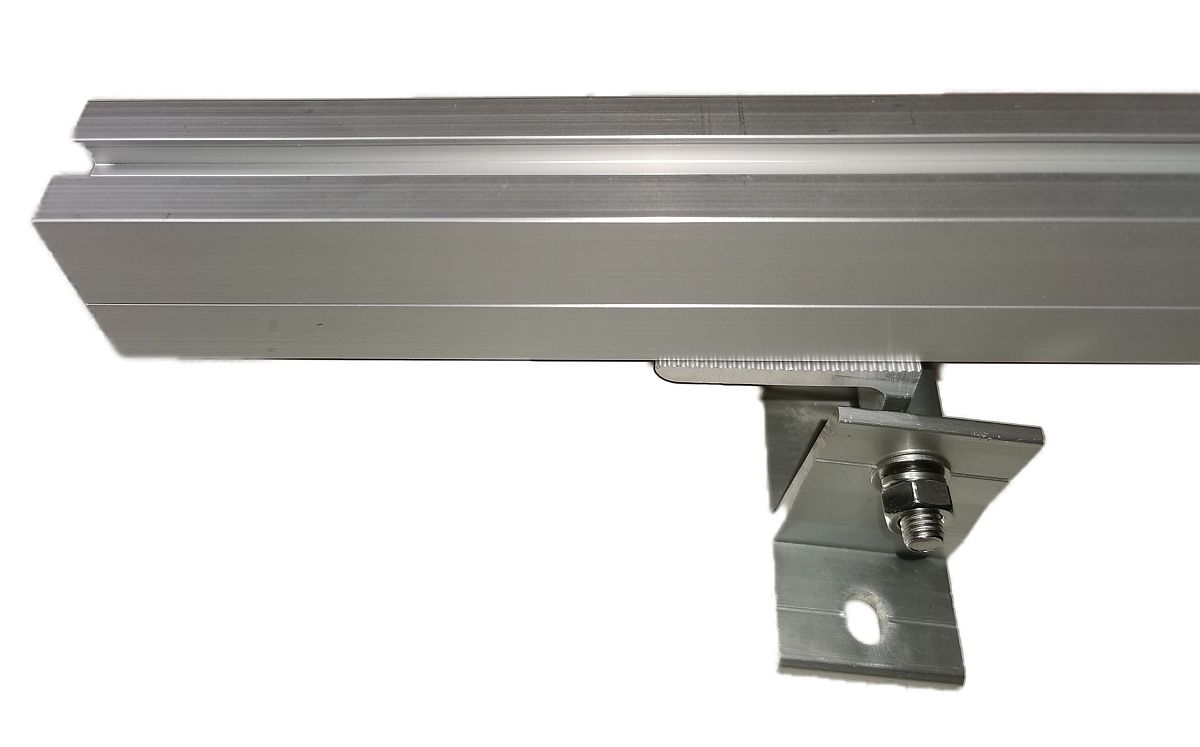

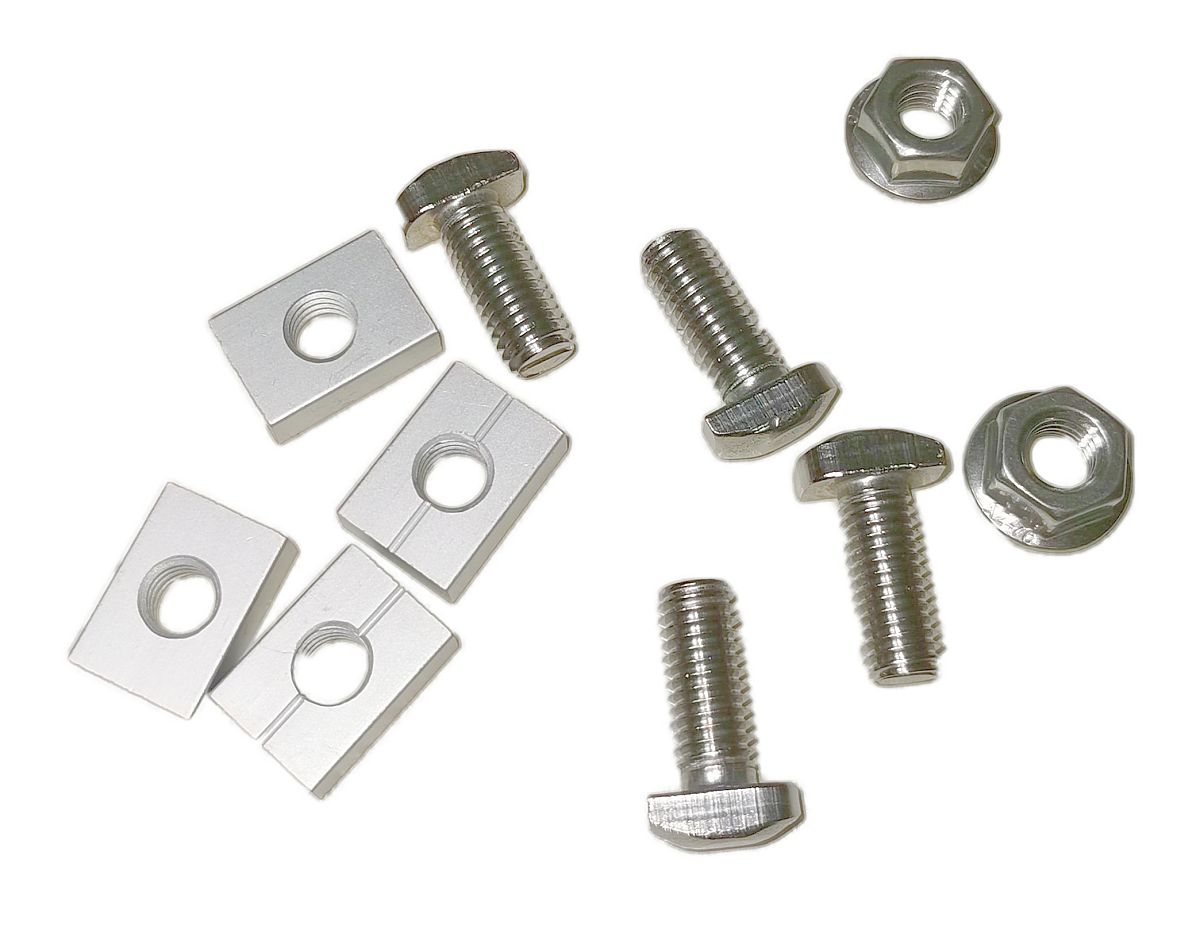

- 4x Hammerkopfschraube Sonderform & 4x M8 Sperrzahnmutter zur Befestigung der Profile an den Vario-Konsolen
- 4 x Befestigungschruabenset zur direkten Befestigung des Modulrahmens an das Profil (alternativ zu Endklemmenbefestigung)

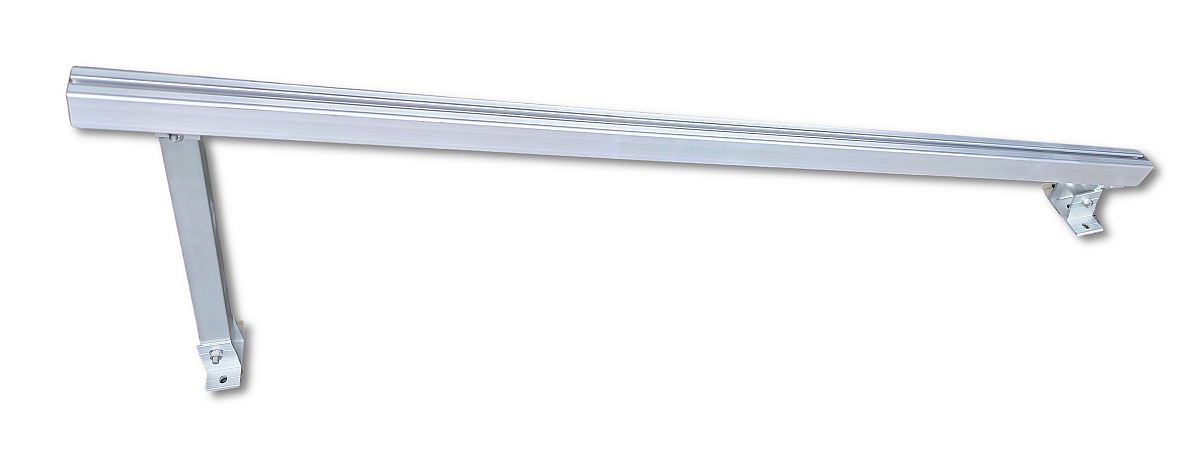

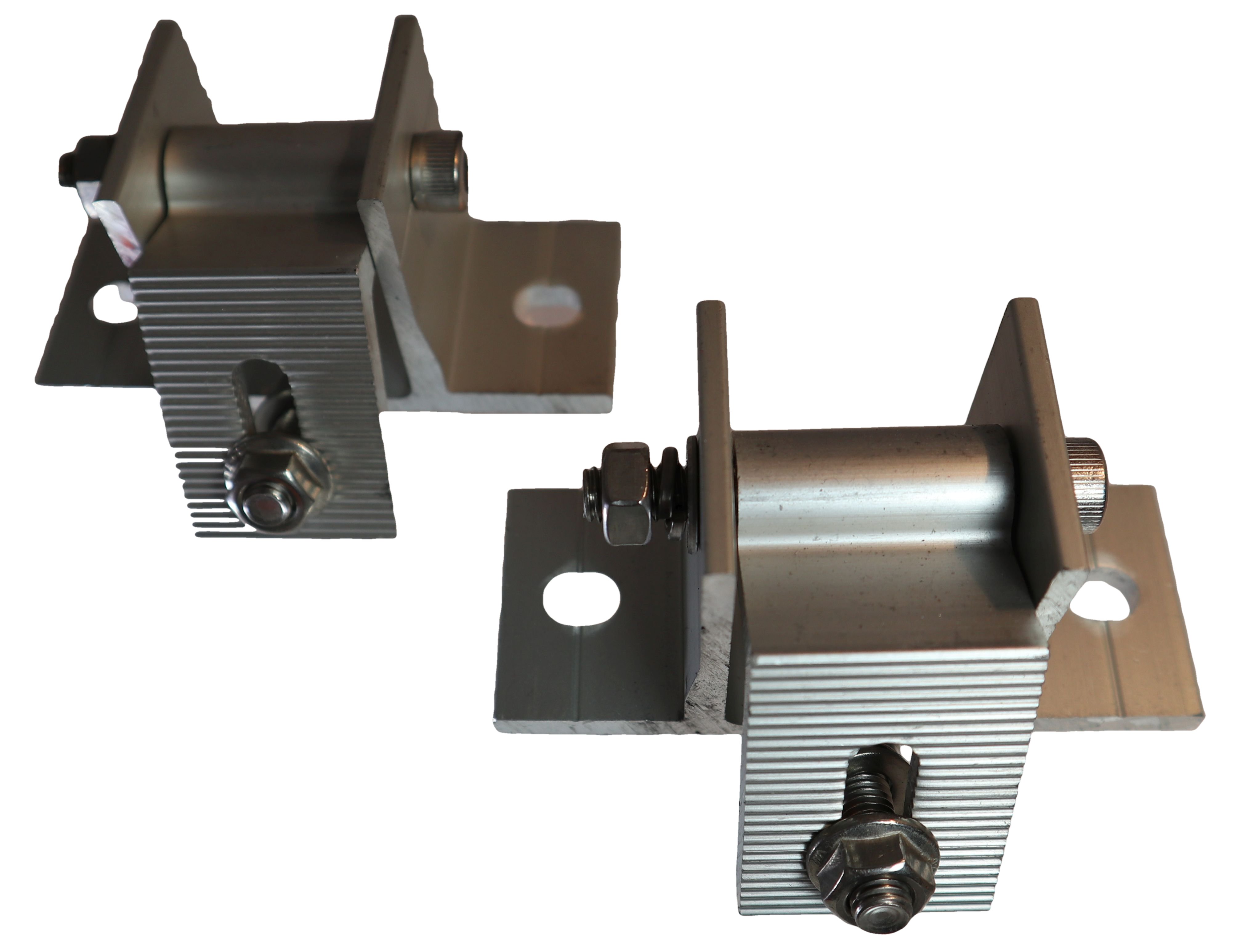

- 2x Vario-Aufständerungs-Sets bestehend aus:

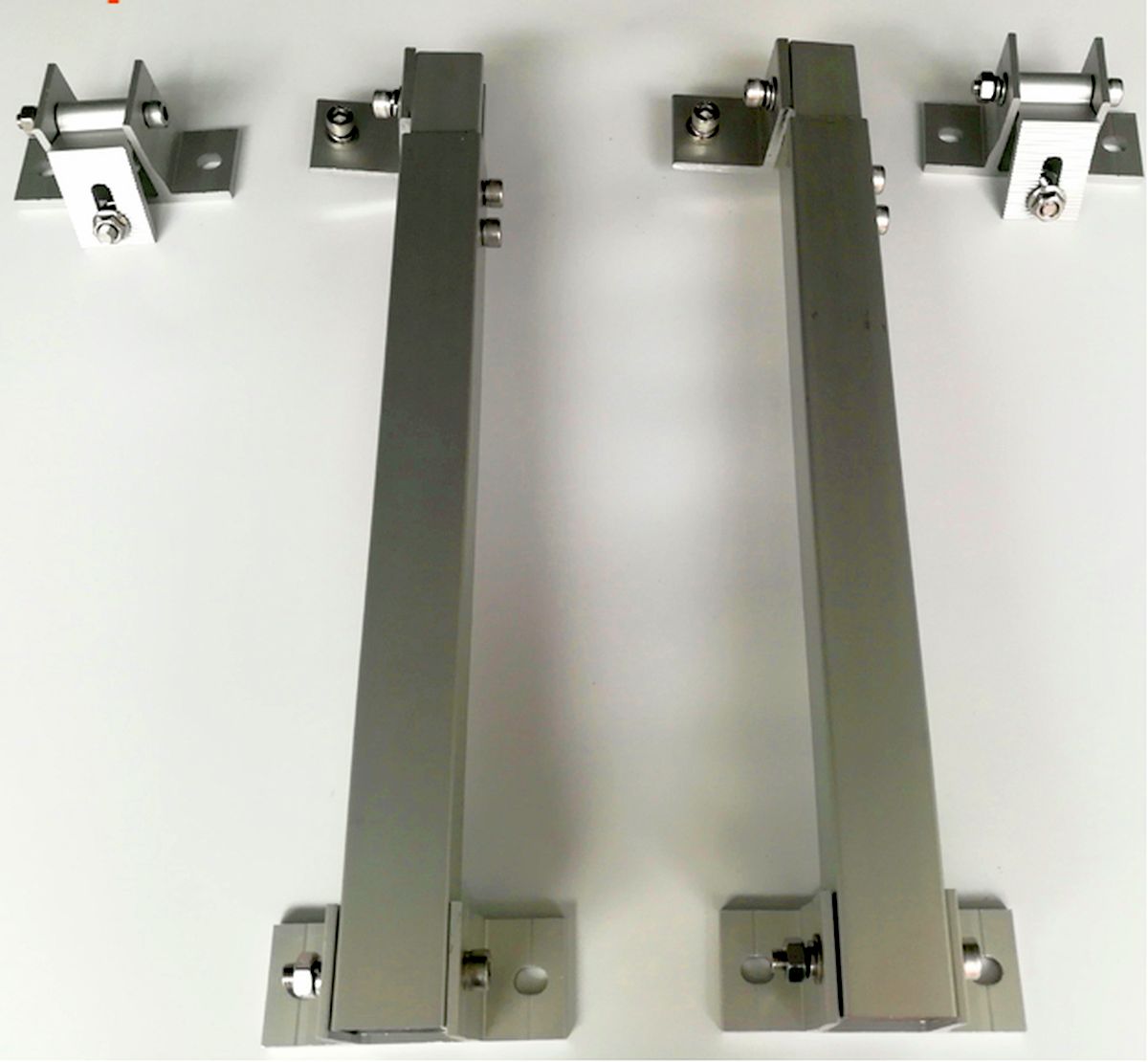

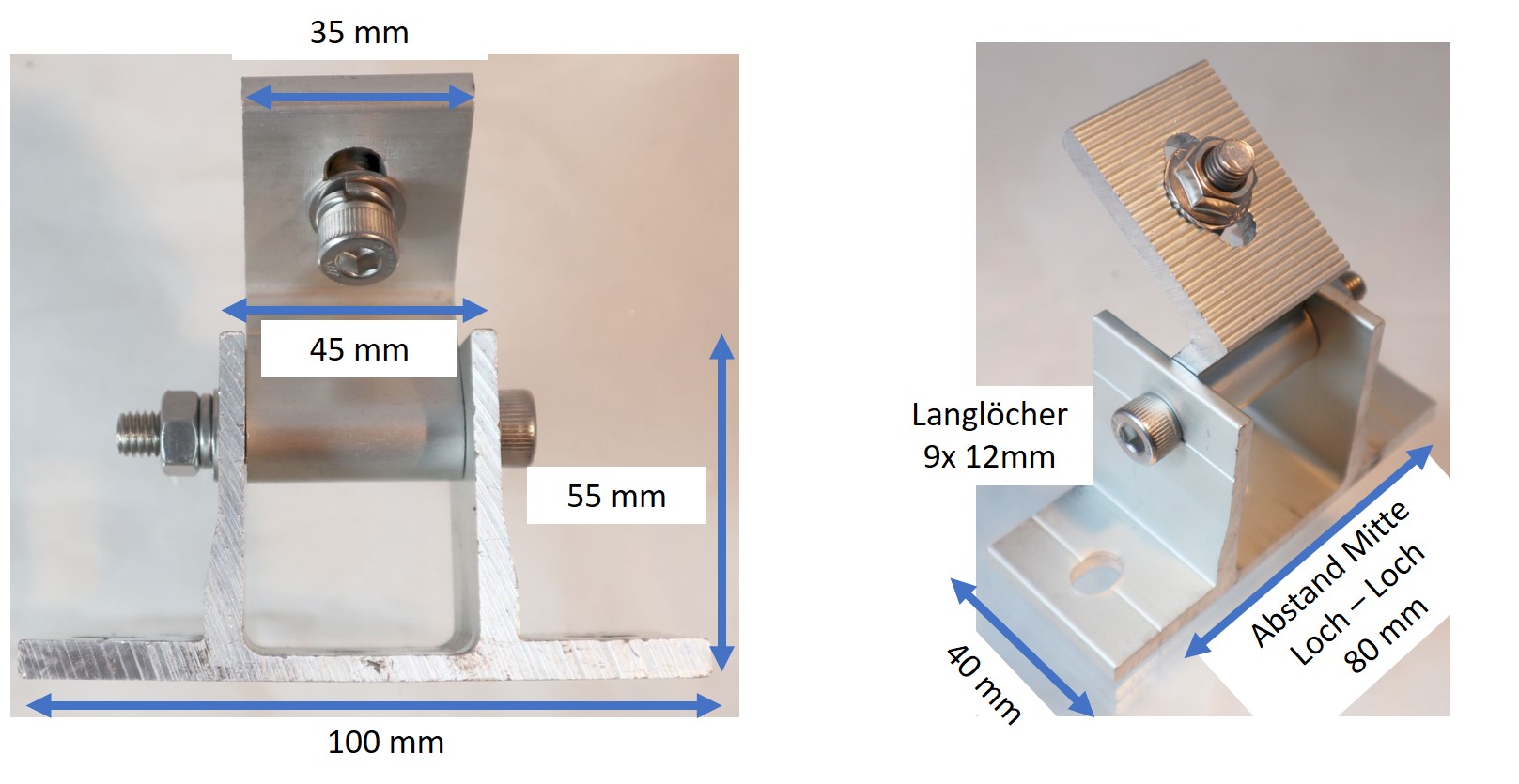

- 2x vorderer Fuß (eloxiertes Aluminium mit EPDM-Dichtung)

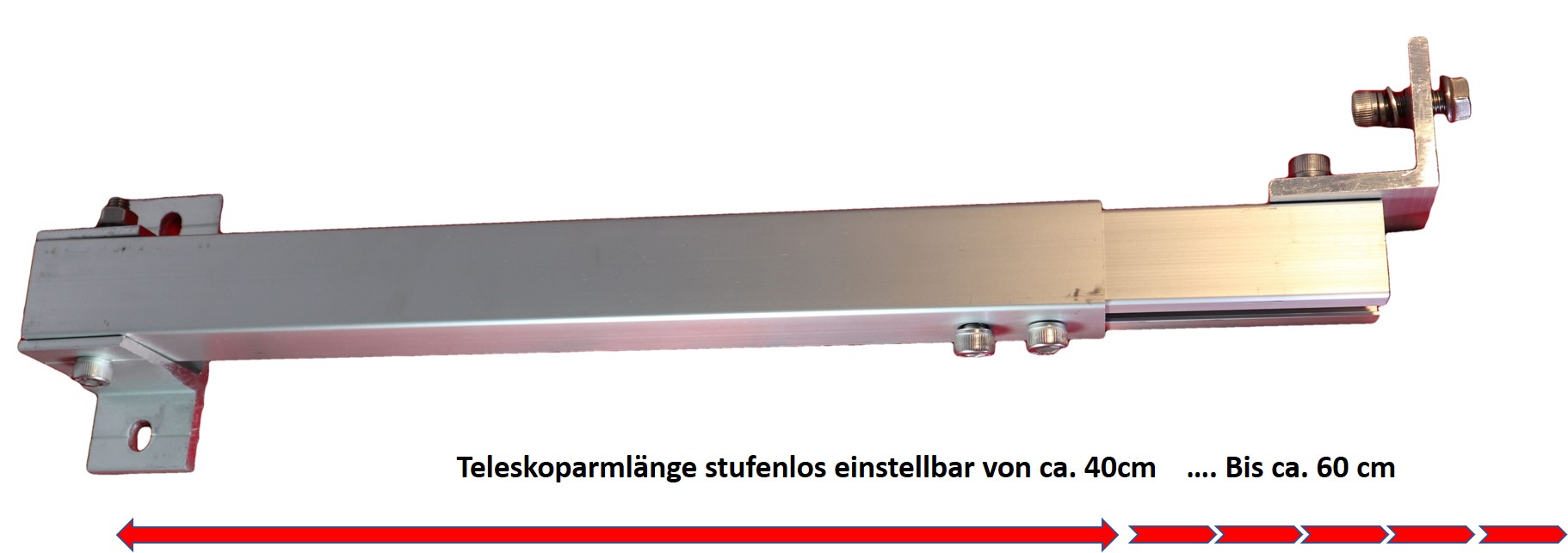

- 2x hinteres Bein, teleskopierbar, inkl. Konsolen (35x35 mm Vierkantrohr, Alu eloxiert, Länge ca. 40–60 cm)
- Downloadlink zur deutschen Installationsanleitung
🔩 Empfohlenes Zubehör (nicht im Lieferumfang):
- 4x Endklemmen für Modulbefestigung – z. B. Art. #1503 (schwarz, mit Innensechskantschraube), passend zur Rahmenhöhe
- Schrauben zur Befestigung auf Untergrund (8 mm) – abhängig vom jeweiligen Untergrund separat zu erwerben

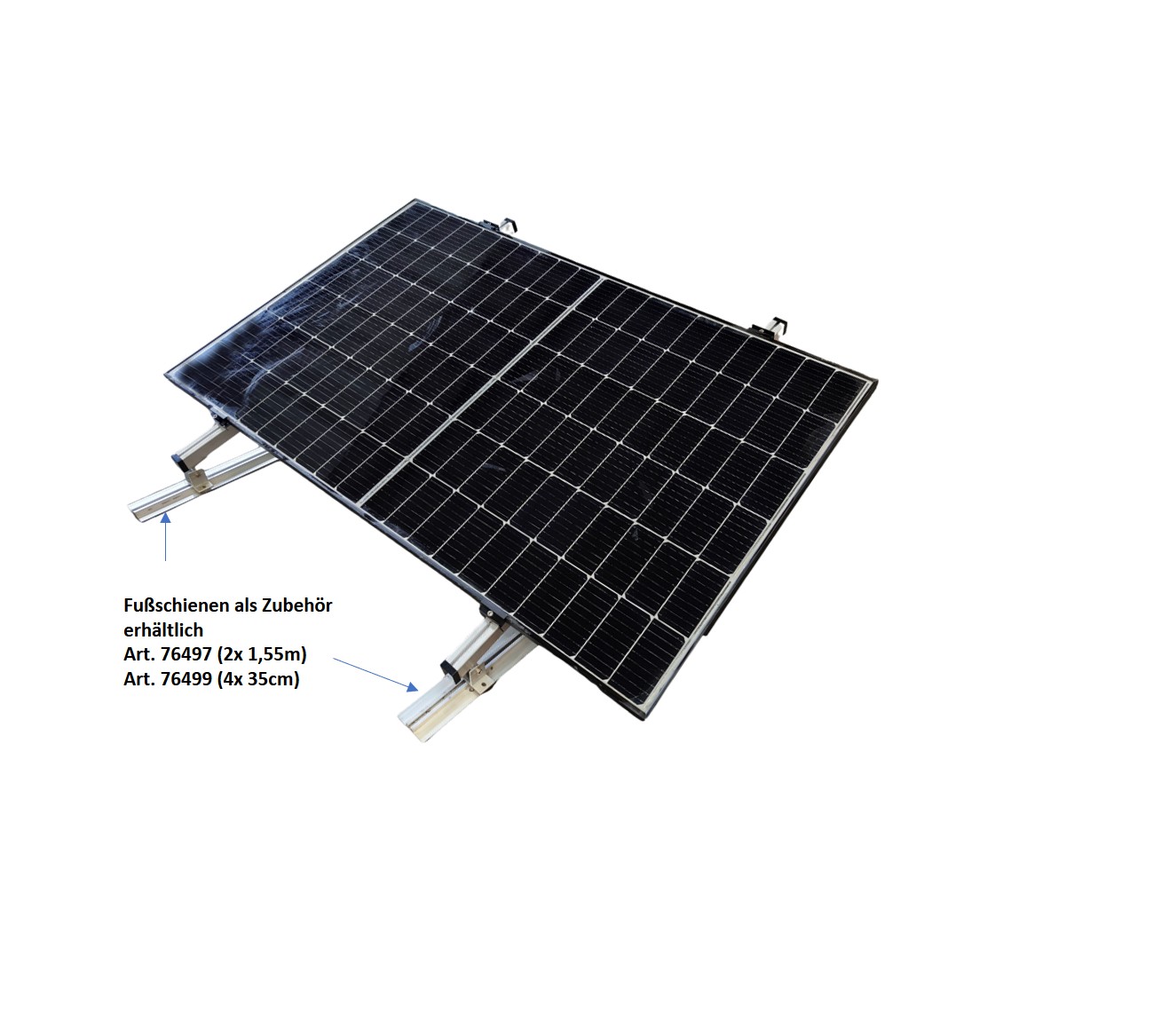

- Optional: Flachdachschiene Art. #76497 oder Art. #76499 – zur Befestigung ohne direkte Verschraubung in Betongewichte
📐 Technische Details:
- Profil: 40x40 mm, 130 cm Länge, kompatibel mit M8-Nutensteinen (Art. 1949)
- Hinteres Bein: 35x35 mm, Aluminium eloxiert, Wandstärke 1,5 mm, teleskopierbar ca. 40–60 cm
- Fußplatten: 110x40 mm, 6 mm stark, mit Lochbohrungen für 8 mm Schrauben
🌬️ Wichtiger Hinweis zu Windlasten:
Windkräfte auf aufgeständerte Module werden oft unterschätzt. Sorgen Sie stets für eine sichere Verankerung oder ausreichende Beschwerung. Optional empfehlen wir ein Windleitblech. Die statische Prüfung und Freigabe obliegt der bauseitigen Fachkraft – insbesondere bei:
- hohen Gebäuden
- exponierten Standorten (z. B. Küstenregion, Windlastzone 3)
- öffentlichen Bereichen oder Kombinationen mehrerer Module
Für größere Modulfelder oder windkritische Dächer empfehlen wir nicht verstellbare Dreieckslösungen mit durchgehenden Querprofilen und Modulklemmung.
| Art der Bedachung - Installation: | Flachdach |
|---|---|
| Neigungswinkel Aufständerung: | Universell |
GPSR - Herstellerangaben
"Europe-Solar"
Unternehmensname
A-E-S Europe GmbH
Adresse
Hansastrasse 68, 30952 Ronnenberg
Telefonnummer und E-Mail
Tel. 05069 480 3670, info@europe-solar.de
Sicherheitshinweis:
- Nur durch Fachpersonal installieren
Anmelden
Produktgalerie überspringen
Zubehör Aufständerung
Solar Endklemme. SCHWARZ. Set mit Schraube & Nutenstein. Rahmenhöhe 30mm, 32mm, 35mm, 40mm
Ab
0,89 €*
Photovoltaik Befestigungsset Endklemme für Solarmodule
Rahmenhöhe wählbar: 30mm, 32mm, 35mm, 40mm
- S C H W A R Z E L O X I E R T -
Bestehend aus:
1 x Aluminium Endklemme, schwarz eloxiert (Klemmlänge: 70mm)
1 x Edelstahl A2 Zylinderschraube mit Innensechskant. Länge passend zur Modulrahmenhöhe (Länge Schraube: Modulrahmenhöhe + 5mm)
1 x Unterlegscheibe (falls benötigt, abhängig von Rahmenhöhe)
1 x Nutenstein einschwenkbar aus Aluminium
Es ergibt sich ein Modulabstand von 20mm.
Besonderheiten:
Unsere Klemmen erfüllen die Vorgabe für Trina Vertex S+ Module. Trina schreibt für Modulklemmen u.a. eine minimale Klemmlänge von 50mm vor (unsere Klemmen sind 70mm lang) und eine Materialstärke von 4mm am Obersteg. Mehr zu Montagevorschriften von Trina Vertex S Modulen finden Sie in unserem FAQ.
Wanddicke im Klemmbereiche verstärkt für hohe Steifigkeit. Verhindert ein Aufbiegen der Klemme unter Last. Kerbsteg sorgt für besonders festen Sitz. Details sind auch in der Bebilderung zu sehen.
Klemme komplett schwarz eloxiert. Inklusive der Schnittkanten. Bei vielen Klemmen auf dem Markt sind die Schnittkanten nicht eloxiert, was optisch störend ist
Sehr stabile Ausführung - Hohe Wandstärke. Kein nachgeben oder brechen der Klemme beim Anziehen der Innensechskantschraube
Im Werk eloxiert. 20 my Schichtdicke. Billige Importklemmen sind lediglich mit 10my oder weniger eloxiert. Auch wenn anfangs die Klemmen mit dünner Beschichtung identisch aussehen, verlieren diese bereits nach wenigen Jahren Ihre schwarze Farbe.
Set inklusive Nutenstein und Edelstahl Innensechskantschraube. Nutenstein mit Edelstahl Federkugel für sicheren Sitz
Material Aluminium. Für den Ausseneinsatz.
Besonders lange Klemmlänge: 70 mm. Für sicheren Halt der Solarmodule.
Erdung durch Kerbsteg auf der Klemmbacke: Dieser durchbricht beim Anziehen die Eloxialschicht des Solarmodulrahmens und erdet den Rahmen
Komfortable Montage: Der Nutenstein kann von oben in eine 8er Nut eingeklickt werden und sich zusätzlich seitlich verschieben um die Klemmenposition auszurichten. Achten Sie darauf, dass Ihre Profile mit dem Nutenstein kompatibel sind.
Anwendung:
Zur Befestigung von gerahmten Photovoltaikmodulen. Rahmenhöhe wählbar.
Sie erhalten ein komplettes Befestigungsset. Inklusive Innensechskantschraube und Nutenstein. Der Nutenstein ist kompatibel mit unseren 40x40mm Aluprofilen. Diese sind oben mit einer 8er Nut für die Aufnahmen des Nutenstein versehen. Der Nutenstein lässt sich von oben in die Nut einklicken. Im Anschluss kann der Nutenstein noch seitlich verschoben in der Nut verschoben werden.
Vario Fußblech Ballastblech (ink. 2x M8x20 Schraube und Sperrzahnmutter) Fußkonsole für Flachdach Solar Aufständerung universell einsetzbar
7,90 €*
Vario Solar Fußblech - Flexibles Ballastblech für Flachdachaufständerung
Produktbeschreibung:
Das Vario Solar Fußblech ist ein universell einsetzbares Ballastblech, das sich hervorragend für Flachdachaufständerungen eignet. Ideal zusammen mit unserer Vario Aufständerung unserer weiteren 10° und 25° Aufständerungen. Aber auch kompatibel mit vielen gängigen Systemen am Markt
Flexible Ballastierungsmöglichkeiten:
Die Größe und Form des Fußblech bietet vielseitige Ballastierungsmöglichkeiten - Ballastieren mit Betonplatten, Mauersteinen und weiteren Elementen möglich.
Lieferumfang:
1x Ballastplatte (480 x 423 mm), aus verzinktem Stahlblech und Zink/Alu Schutzschicht. 1,5 mm Wandstärke
2x EPDM-Matten (480 x 150 mm), einseitig selbstklebend, zur Anbringung auf der Unterseite
2x EPDM-Streifen (480 x 30 mm), zur Anbringung auf der Oberseite, um die Reibung zwischen Blech und Ballast zu erhöhen
2x M8x20 Innensechskantschraube, Unterlegscheibe und 2x M8 Sperrzahnmutter Edelstahl
Beschreibung:
Die Solar Fußplatte gewährleistet eine sichere Verankerung der Aufständerung auf Flachdächern und anderen ebenen Untergründen. Die Montage ist schnell und einfach und die Solarmodule können flexibel angeordnet werden
Im Set enthalten:
Das Set enthält zwei großformatige, einseitig klebende EPDM-Matten zum Schutz der Dachhaut, die auf der Unterseite des Fußbleches angebracht werden. Zwei zusätzliche EPDM-Streifen erhöhen die Reibung zwischen Blech und Ballast auf der Oberseite.
Variable Einsatzmöglichkeiten:
Dank der eingebrachten Lochreihen kann die Aufständerung variabel positioniert werden und den örtlichen Gegebenheiten und verfügbaren Platz angepasst werden. Es können auch zwei Aufständerungen auf einem Blech montiert werden, um eine Ost-West-Aufständerung zu realisieren.
Flexibilität bei den Ballastelementen:
Es können Ballastelemente nahezu jeder Größe und Kombination verwendet werden, beispielsweise Gehwegplatten, Mauersteine oder eine Kombination dieser.
Langlebigkeit und Festigkeit:
Das verzinkte Stahlblech ist mit einer speziellen Aluminium-Zink-Legierung beschichtet, die eine hohe Korrosionsbeständigkeit gewährleistet. Mit einer Stärke von 1,5 mm bietet das Stahlblech hohe Festigkeit und kann Auszugskräfte von über 100 kg aufnehmen.
Hinweis zu Kontaktkorrosion und Windlasten:
Um Kontaktkorrosion zu vermeiden, sollte die Aluminium-Aufständerung nicht direkt mit dem verzinkten Blech in Berührung kommen. Es wird empfohlen, eine EPDM-Dichtung zwischen Aluminium und Zink anzubringen.
Wind kann speziell bei aufgeständerten Modulen extreme Kräfte erzeugen. Die Windlast wird oftmals unterschätzt. Sorgen Sie für ausreichend Beschwerung. Die Beschwerung und Statik müssen stets von geeignetem Fachpersonal berechnet bzw. überprüft werden.
Abmessungen:
480 x 423 mm
9 mm Rundlöcher (6 Stück), siehe Abbildung
Blechdicke: 1,5 mm
Solar Alu Fußprofil 2x1,55m ( 310cm) mit 8x M8x16mm+Nutenstein-U-Scheibe Für Solaraufständerung
17,90 €*
Alu Montageprofil für Flachdach. Länge: 2x 155cm = 310cm Gesamt. Inkl. 8x Anbindungsschraube & Nutenstein
Als Untergrundschiene für Flachdachaufständerungen. Mit breitem Fußflansch
Lieferumfang:
2x Aluprofil für Flachdach. Länge 2 x 155cm
8x M8x16mm Innensechskantschraube, Unterlegscheibe (groß) und Nutenstein
Hinweis: Aufständerung selber ist NICHT Bestandteil des Lieferumfangs. Das Flachprofil dient als optionale Ergänzung für unsere Vario oder Fixaufständerung
Anwendung:
Das Flachdachprofil dient als Untergrundschiene für Flachdachaufständerungen. Zum Beispiel als optionale Ergänzung unserer Vario Aufständerung (Art #1966, # 1967 oder der Fix Aufständerung #49510).
Beschwerungselemente können auf dem Fußblech platziert werden. Als Beschwerung bieten sich beispielsweise Stahlbeton Türstürze an welche typischerweise für wenige Euro in Baumärkten mit Längen bis zu 1,5m angeboten werden. Dieses Betonelement kann quer oder längs über zwei Schienen übergreifen aufgelegt werden. Beachten Sie, dass das größere Gewicht auf der "höheren" Seite sein sollte, da hier vom Wind das größte Kippmoment erzeugt wird.
Mit Hilfe der beiliegenden Schrauben / Nutenstein Sets werden die Konsolen der Aufständerung auf der Schiene verschraubt.
Je nach Dachtyp sollte noch eine Gummi- EPDM- oder Granulatunterlage untergelegt werden (gesondert zu erwerben). Als Bautenschutz. Je nach Flussrichtung des abfliessenden Wassers die Unterlage jedoch nicht durchgehend, sondern mit Unterbrechungen um damit sicherzustellen, dass Wasser durch die Flachschiene am Ablauf behindert wird.
Spezifikation Untergrundschiene
Material
Aluminium
Länge
2x 155cm
Abmessung
Breite: 90 mm. Höhe: Ca. 15 mm
Schrauben Zubehör
(im Lieferumfang enthalten)
8x M8x16mm Innensechskant
8x Nutenstein
8x große Unterlegscheibe
Bautenschutz (Granulat, EPDM, Gummi)
Gesondert zu erwerben.
Geeignet für folgende Produkte
Vario Aufständerungen (1966, 1967, 1969)
Fix Aufständerung 49510
Anwendung
Befestigung aufgeständerte Solarmodule
auf Flachdach
