Kreuzverbinder Alu Solar Montage Profil, Kreuzverbandplatte für Photovoltaik

Anzahl	Stückpreis
Bis 19	1,15 €*
Bis 49	1,09 €*
Bis 99	1,04 €*
Ab 100	0,98 €*

Preise inkl. MwSt. zzgl. Versandkosten

Individuelle Wünsche oder Zusammenstellung ein Sets? Angebot anfragen.

Angebot anfragen

Produktnummer: 1905

Produktinformationen "Kreuzverbinder Alu Solar Montage Profil, Kreuzverbandplatte für Photovoltaik"

Verbinderplatte / Kreuzverbandplatte für Photovoltaik Aluprofile
Material Aluminium mit 2 x Langloch für M8 Schraube, 1 x Langloch für M10 Schraube

Die Kreuzverbandplatte dient dem Aufbau eines Kreuzverbundes (untere Profillage verläuft quer, obere Profillage vertikal) zusammen mit unseren Standard 40x40mm Aluprofilen mit Nutenkanal oben und unten, z.B. Artikel 1949.

Es werden noch folgende Schrauben je Platte zusätzlich benötigt:

- 1x M10x25mm Sechskantschraube (Art. 1907, Achtung: 10er Set) und M10 Sperrzahnmutter (Art. 1904, 10 er Set)
- 2 Paar M8x16mm Innensechskantschraube, Unterlegscheibe und Nutenstein (Art. 1906, 10er Set)

Montage: Die M10 Schraube ist für den unteren Nutenkanal. Die M8 Schrauben für den oberen Nutenkanal.

Beschreibung:

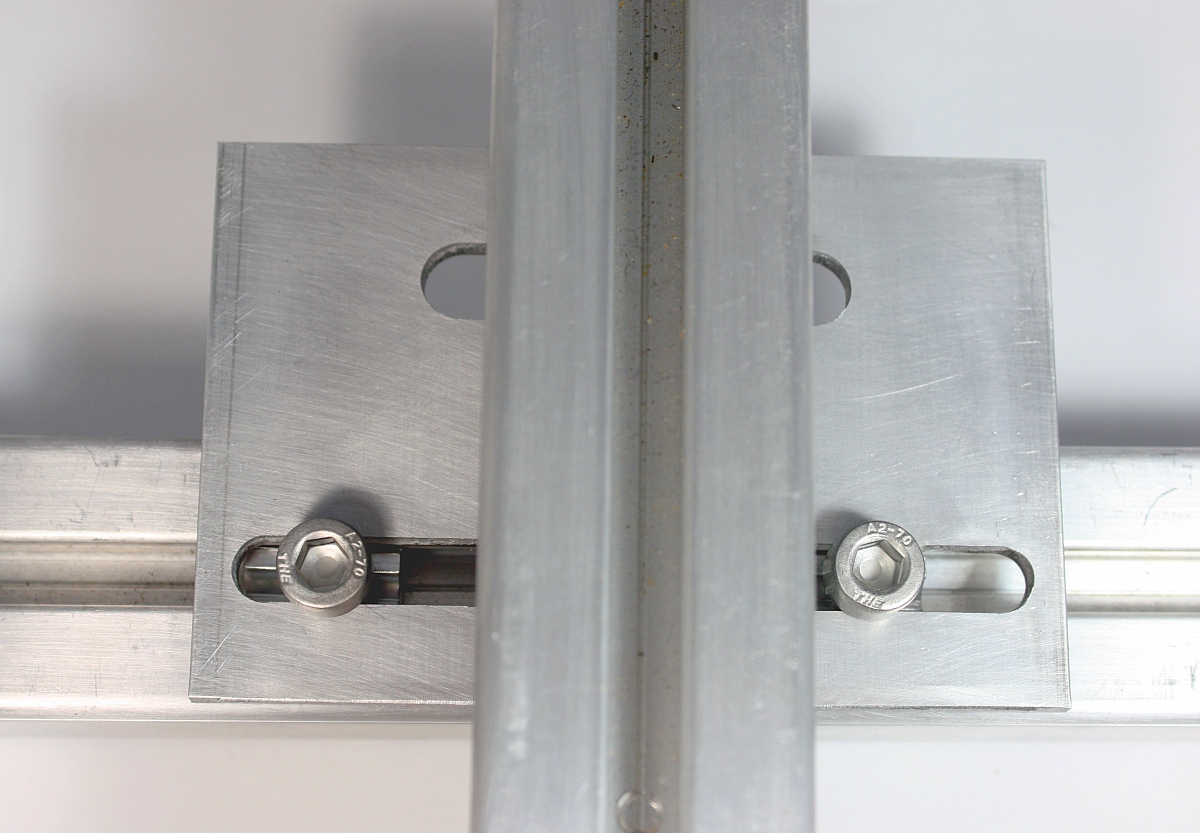

Die Platte dient als Verbinder von Aluprofilen für einen Kreuzverband. Das Unterprofil wird über zwei M8 Schrauben angebunden. Das Oberprofil über eine M10 Schraube. Über die Langlöcher kann die Positionen der Schienen komfortabel eingestellt werden.

Schrauben sind nicht Bestandteil dieses Angebotes. Sie finden jedoch passende Schrauben bei uns im Shop. Passend sind M8 x16mm Schrauben mit Nutenstein und M10 x 25mm mit Sperrzahnmutter.

Weitere Solarzubehör sowie Schrauben & Befestigungen finden Sie in unserem Shop.

Spezifikation Kreuzverbinderplatte
Material	Alu F25

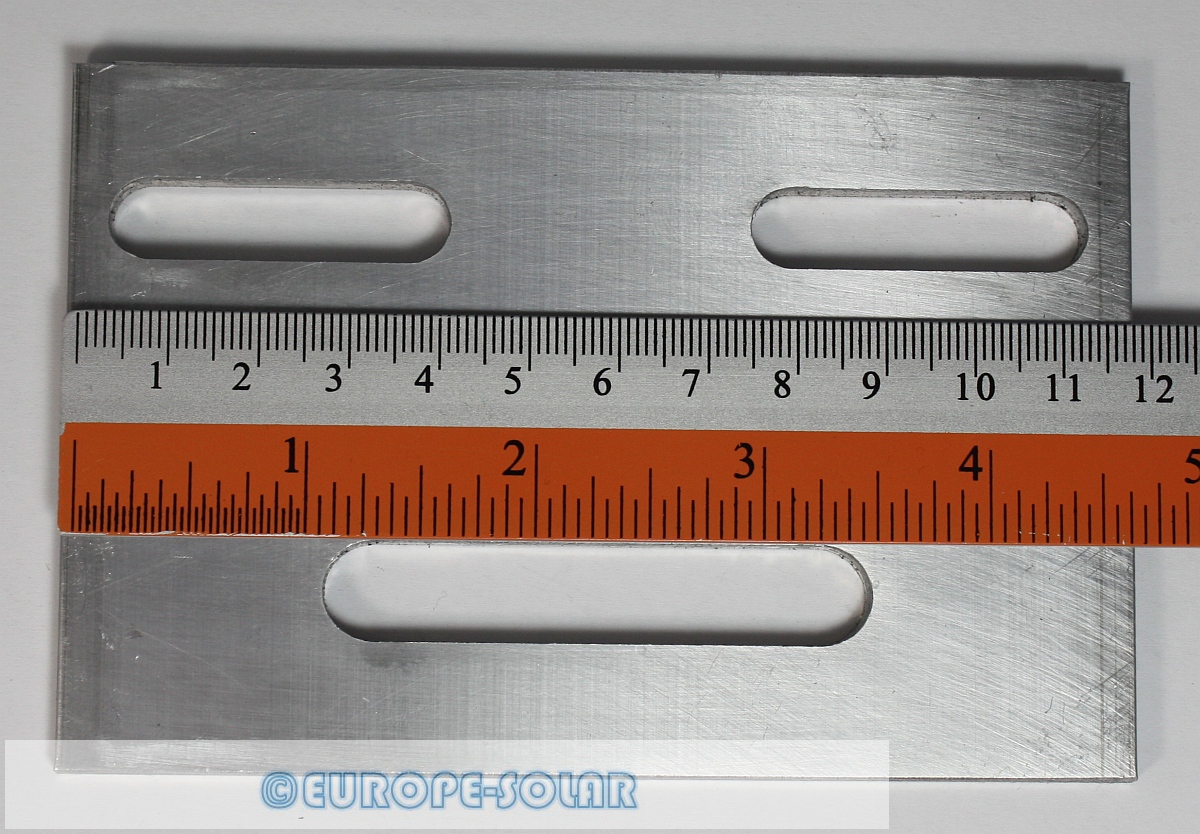

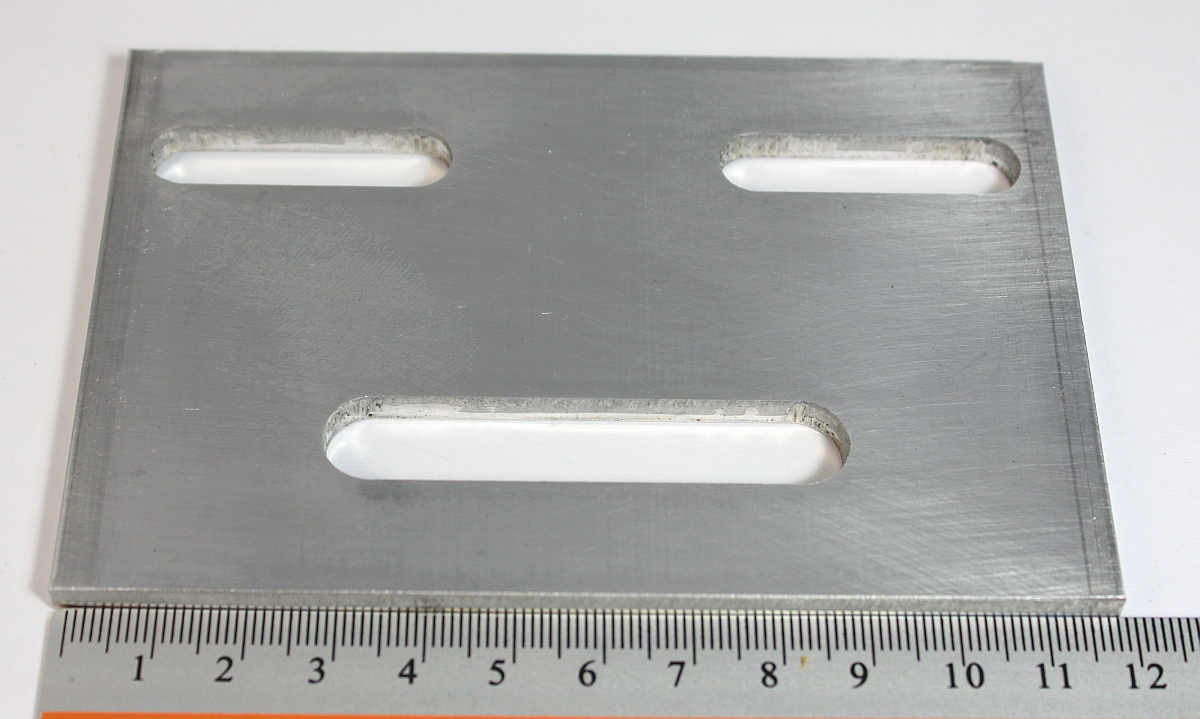

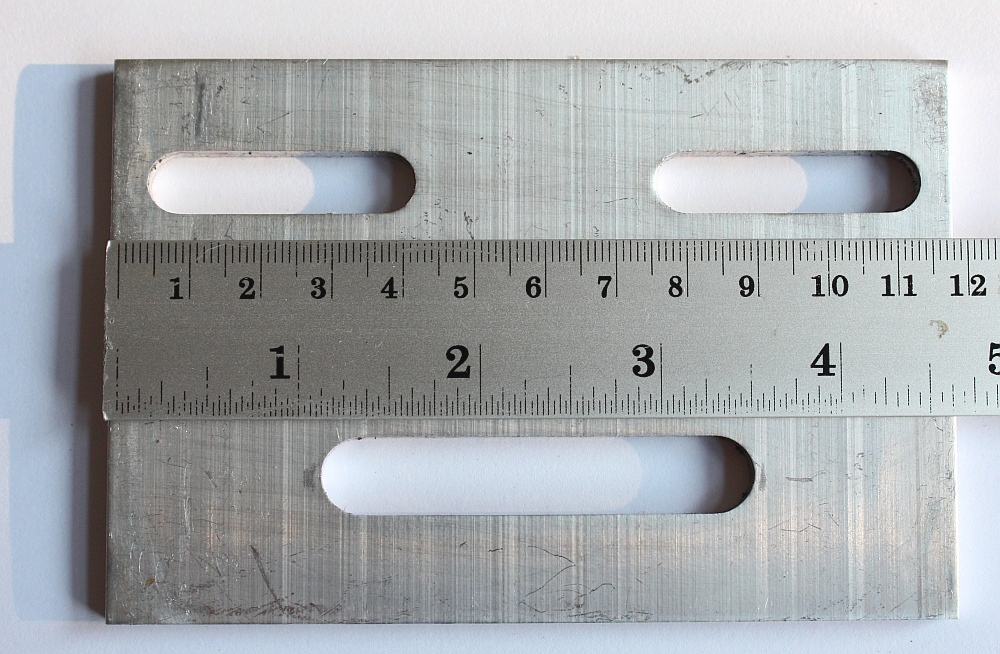

Abmessung	120 x 80 x 5 mm

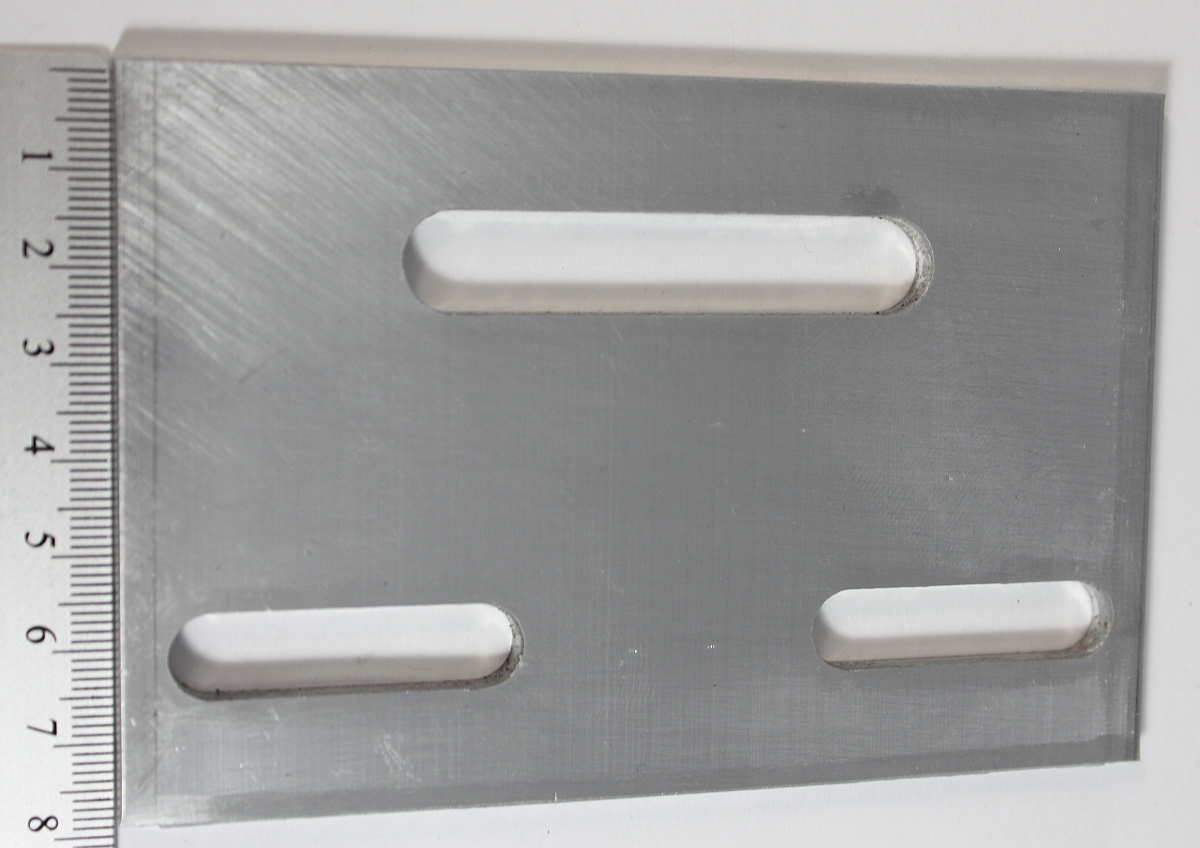

Langlöcher	2 x für M8 Schraube. Abmessung 30 x 9 mm 1 x für M10 Schraube Abmessung 50 x 11 mm
Anwendung	Kreuzverband Photovoltaik
Passendes Zubehör (nicht Bestandteil des Angebotes)	M8 x 16mm Schraube mit Nutenstein. M10 x 25 Schraube mit Sperrzahnmutter. Photovoltaik Aluprofil mit 8er Obernut und 10er Unternut für DIN933 Schrauben.

------------------------------------------------------------------------------------

Sie zahlen nur 1x Versandkosten. Egal wieviel Stück Sie bestellen!

Endpreis inklusive 19% MwSt. Mit Ihrem Kauf erhalten Sie selbstverständlich eine ordnungsgemäße Rechnung mit ausgewiesener Mehrwertsteuer.

Art der Bedachung - Installation:	Kreuzverband

GPSR - Herstellerangaben "Europe-Solar"

Unternehmensname
A-E-S Europe GmbH

Adresse
Hansastrasse 68, 30952 Ronnenberg

Telefonnummer und E-Mail

Tel. 05069 480 3670, info@europe-solar.de

Sicherheitshinweis:

- Nur durch Fachpersonal installieren
