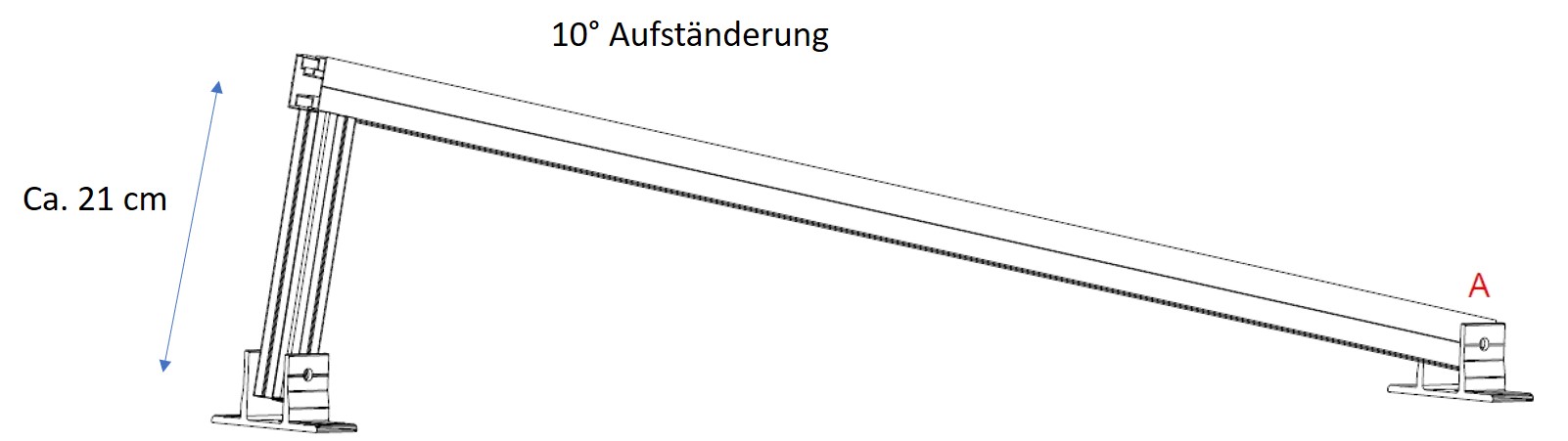

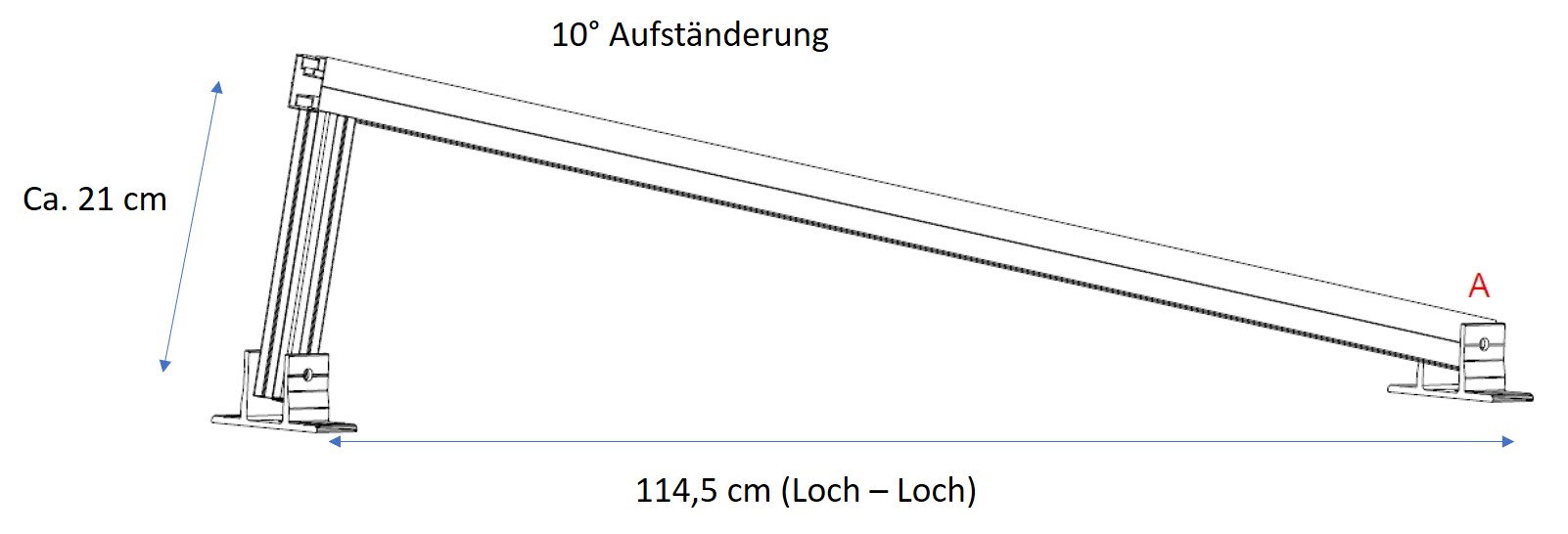

Flachdachaufständerung in 10° Fix für Solarmodule in quermontage. Module bis 120cm Breite.

Für Flachdach oder auch als Wandbefestigung

Gewählte Variante: 10° Neigung

Zur Befestigung von einem Solarmodul. Stabile und tragfähige Unterkonstruktion.

Inklusive Stützprofile in 125cm Länge zur Entlastung des Modulrahmens

Besonderheiten:

• Versteifung des Systems durch die beiden 1.25m Aluprofile. Die Stützen können an den idealen Klemmpunkten der Module positioniert werden und sorgen so für eine Abstützung und deutliche Entlastung des Modulrahmens. Bei den meisten Systeme im Markt wird nur an den Modulecken geklemmt was bei den heutigen großformatigen Modulen zu einem merklichen Durchhängen des Moduls führt mit der Gefahr entsprechender Langzeitschäden. Andere Systeme werden direkt am Modulrahmen verschraubt. Hier geht die gesamte Last durch den Modulrahmen was ebenfalls zu Beschädigungen führen kann.
  (Hinweis: Es werden zusätzlich noch 4 Endklemmen benötigt passend zur Rahmenhöhe. Diese sind gesondert zu erwerben.)

• Neben Flachdachinstallation auch für Wandbefestigung sehr gut geeignet.

Lieferumfang:

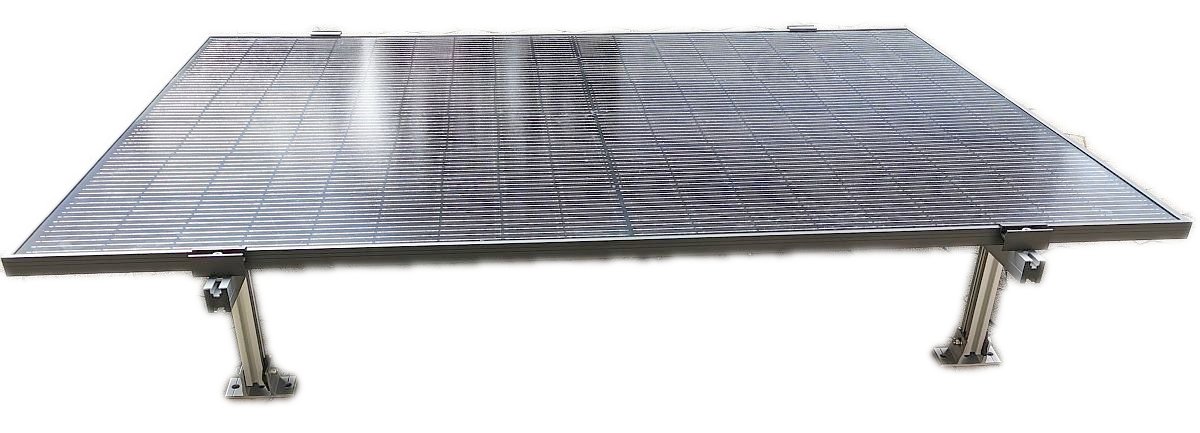

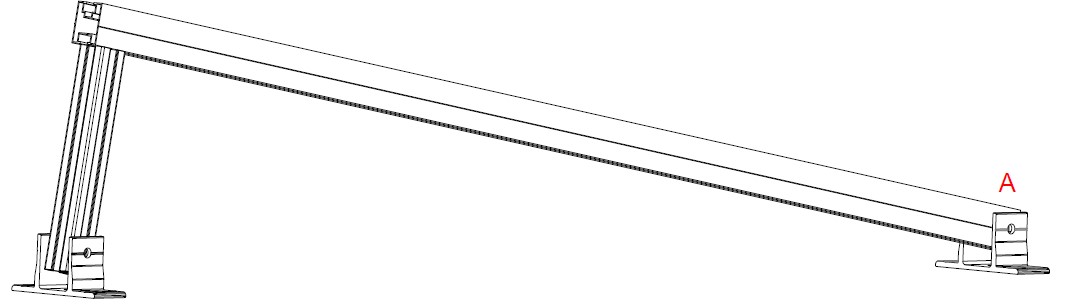

- 2x Stützen zur Befestigung eines Solarmoduls
- 10° Neigung

Achtung NICHT Bestandteil:
- Endklemmen für Befestigung Solarmodul. Bitte gesonderte erwerben passend zu Ihrer Modulrahmenhöhe. Nutensteine liegen jedoch schon bei. Sie benötigen also nur die Klemmen und M8 Innensechskantschrauben.
- Schrauben zur Anschraubung auf dem Untergrund (8mm) nicht Bestandteil. Diese sind passend zu Ihrem Untergrund separat zu erwerben.

Optional ergänzender Artikel: Alu Untergrundschiene für Flachdach (Art. # 76497). Flachdachschiene kann verwendet werden, falls Sie die Konsolen nicht in die Gewichte verschrauben möchten, sondern in Flachprofile. Die Beschwerung kann durch Auflegen von Gewichten auf den Flachprofilen erfolgen.

Zur Aufständerung von einem Solarmodul

Anwendung:

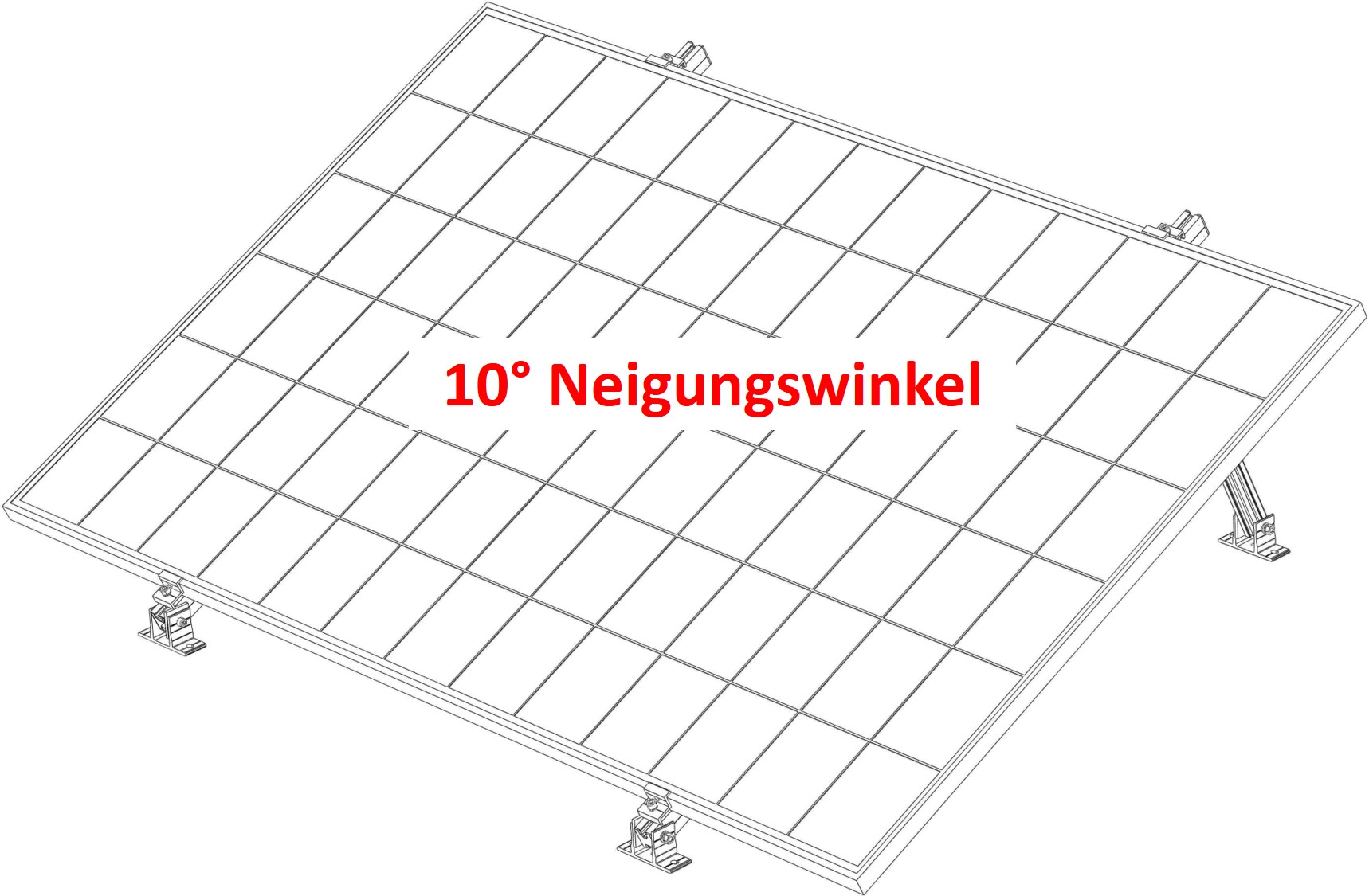

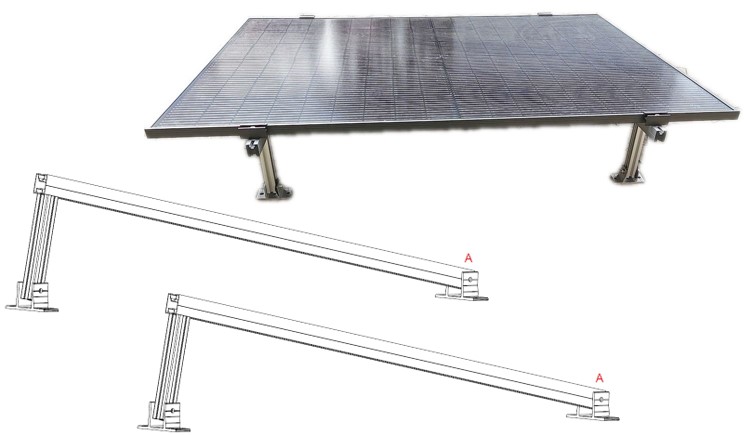

10° Fix Aufständerung Solarmodul. In Quermontage.

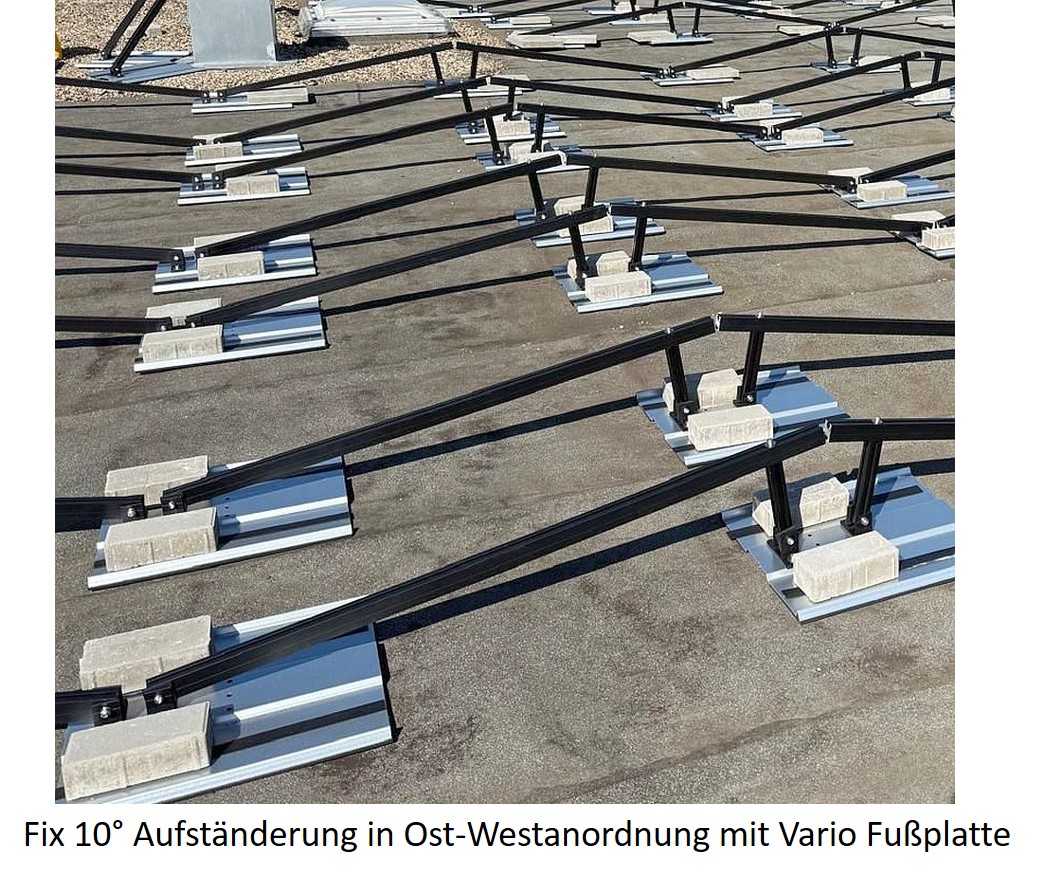

Die 4 Konsolen können auf Beschwerungen oder direkt in den Untergrund verschraubt werden. Es werden 8mm Schrauben benötigt. Alternativ kann das System auch aus unseren Trapezprofile flache Ausführung geschraubt werden (mit M8x16mm Schraube und Nutenstein) und dann die Trapezprofile mit Gewichten beschwert.

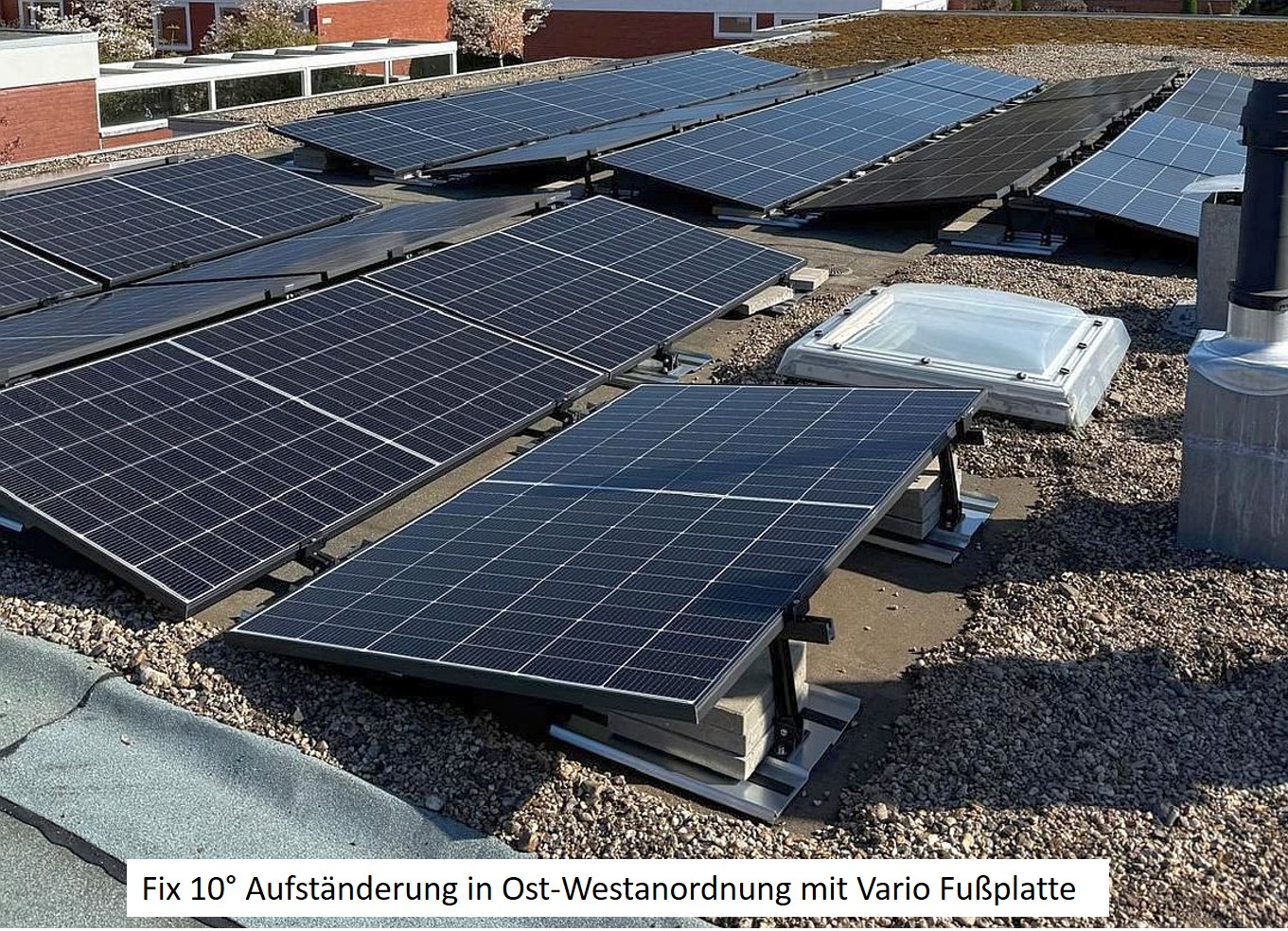

Ideal für die Aufständerung eines Einzelmoduls oder kleineren Modulverbunde.

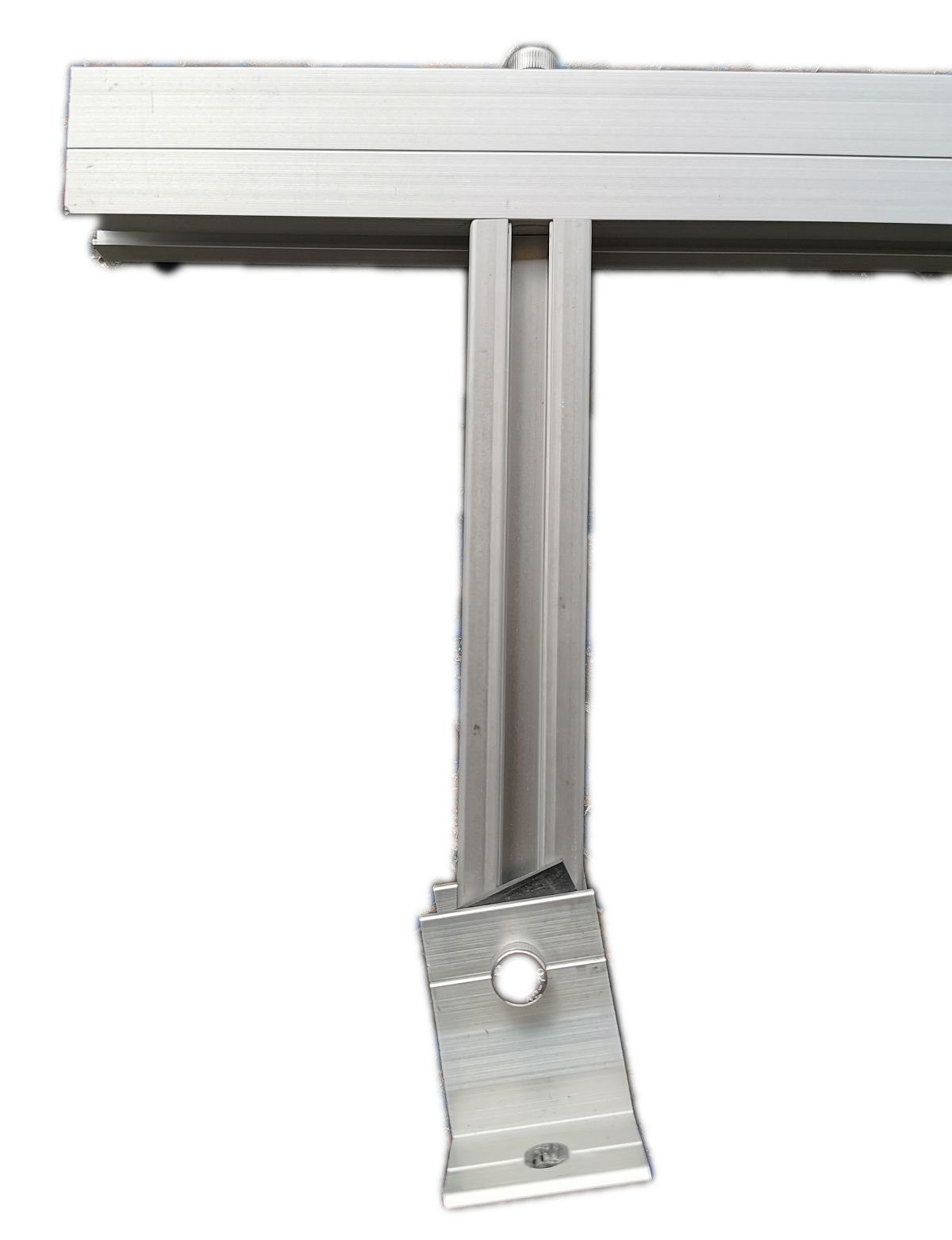

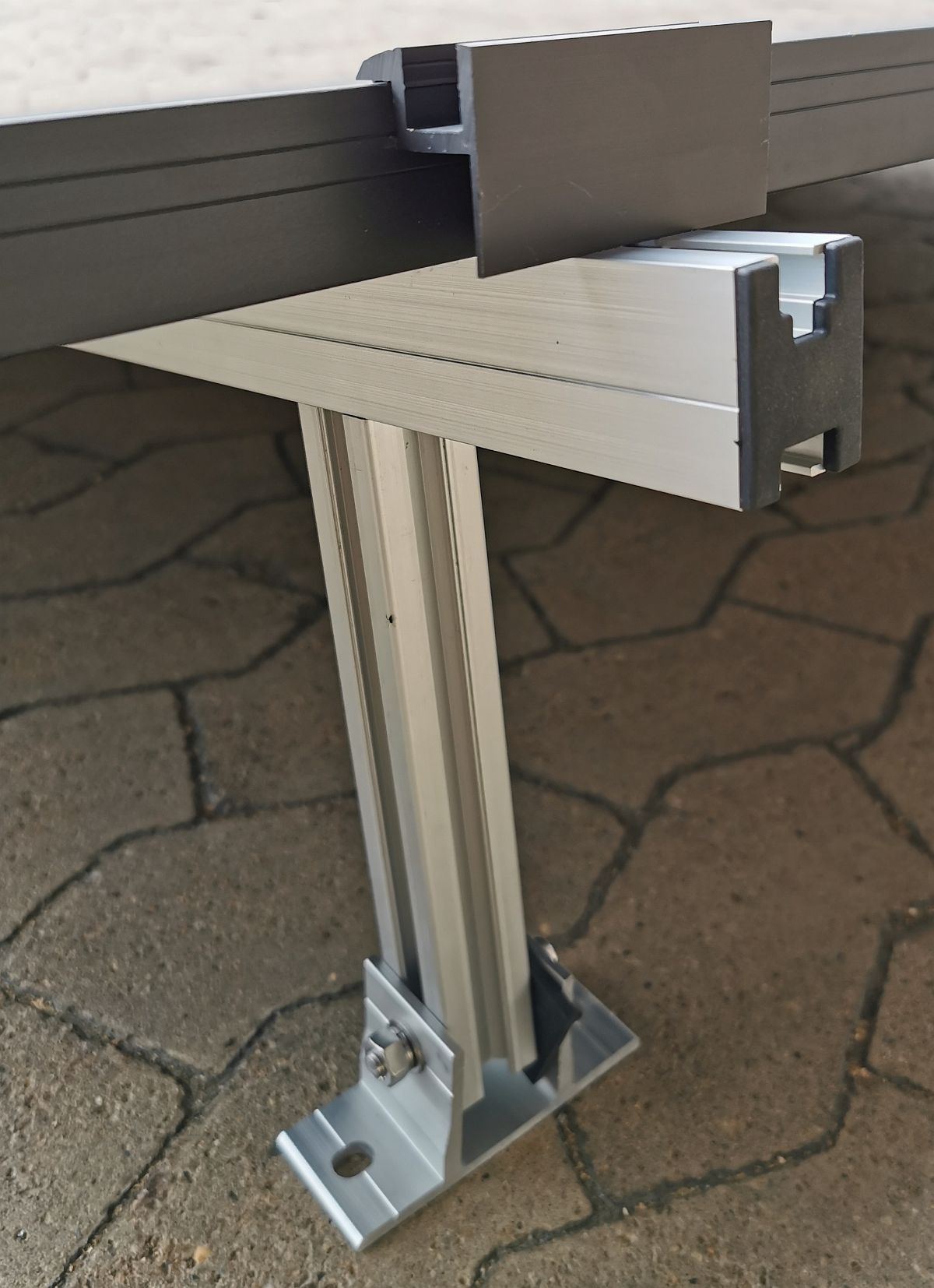

Die beiden 125cm langen Aluprofile (Querschnitt 40x30mm, 8er Nutenkanal) sorgen für eine sehr gute Aussteifung des Systems und Entlastung des Moduls. Etwaige auftretende Biegungen oder Verwölbungen gehen somit nicht durch den Modulrahmen, sondern werden durch die Aluprofile aufgefangen. Wichtig besonders bei Solarmodulen mit großer Fläche. Bei anderen Systemen werden die Module oftmals nur im Eckbereich gelagert oder am Rahmen geschraubt - beides stellt eine deutliche höhere Belastung für das Modul dar.

Hinweis: Unsere Endkappen im Shop Art. #2301 sind nicht passend für die Profile.

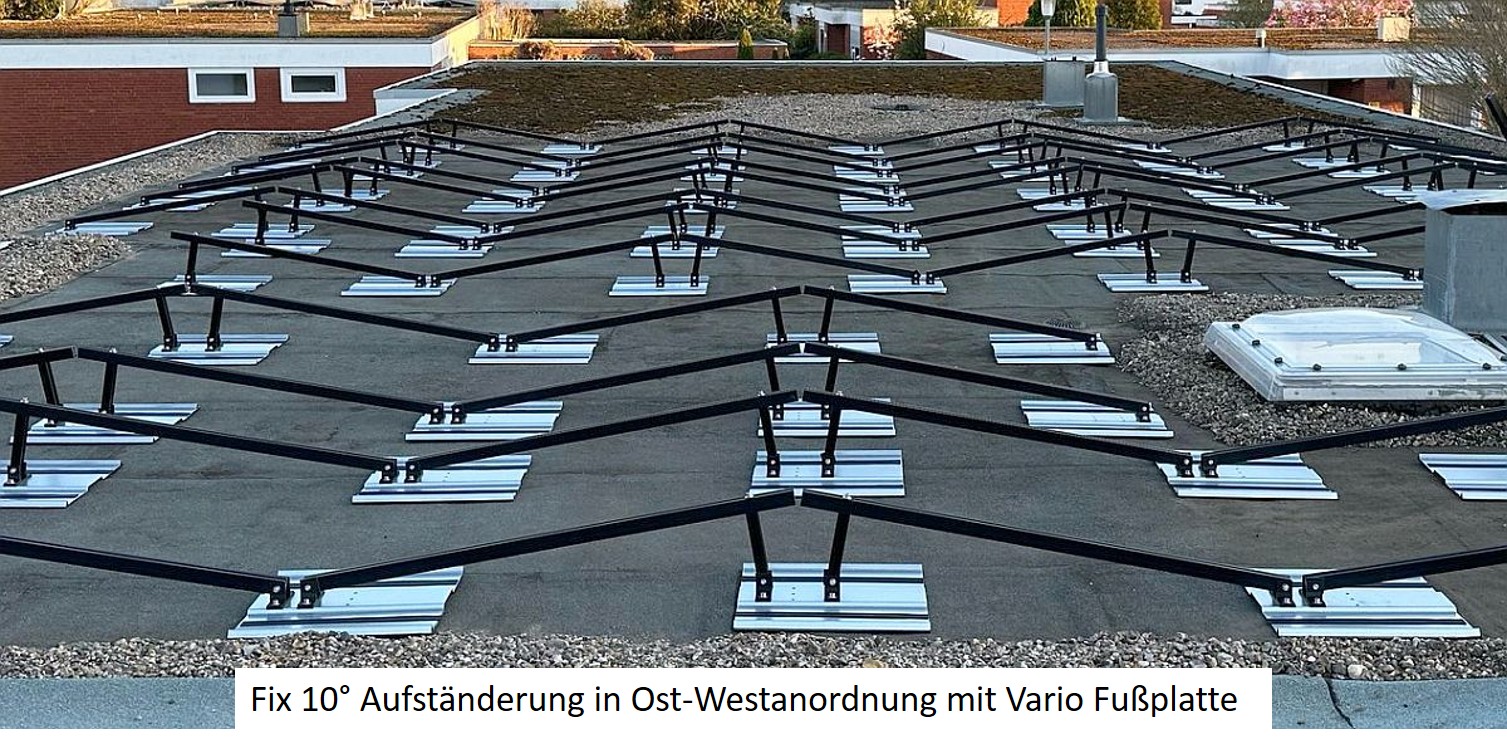

Die Konsolen können auf Schienen oder Betonbeschwerungen geschraubt werden (beides gesondert zu erwerben).

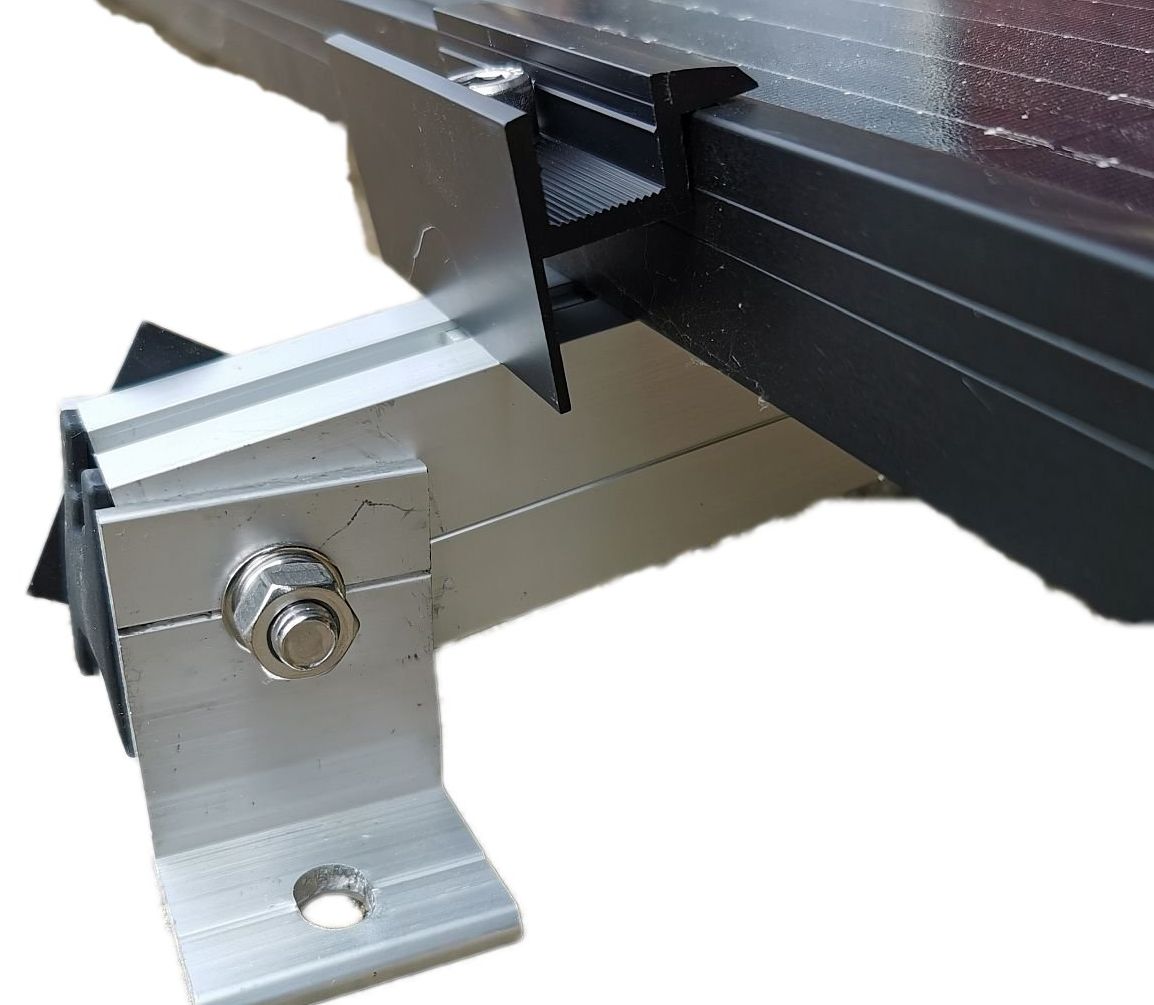

Fuss vorne / hinten: 110x40mm. Dicke Fussplatte 6mm. Aluminium eloxiert. Löcher für 8mm Schraube (Befestigung Untergrund).

Wichtiger Hinweis zu Windlasten:

Wind kann speziell bei aufgeständerten Modulen extreme Kräfte erzeugen. Die Windlast wird oftmals unterschätzt. Sorgen Sie daher für eine sichere Verankerung der Module. Darüber hinaus wird ein Windleitblech empfohlen um die Windkräfte zu reduzieren. Sollten Sie die Füße auf Beschwerungsplatten (z.B. Beton Gartenplatte) aufschrauben, sorgen Sie für eine ausreichende Beschwerung. Die Statik ist immer durch eine fachlich geeignete Person bauseits zu prüfen und freizugeben. Dieses gilt insbesondere aber nicht ausschliesslich für hohe Gebäude, exponierte Lagen, Windlastzone 3 wie z.B. Küstenregion oder Bereiche mit Personenverkehr. Für grössere Modulverbände oder Installation auf hohen oder windgefährdeten Dächern empfehlen wir die Verwendung von nicht verstellbaren Dreiecken, zusammenhängend mit Querprofilen sowie Befestigung über Modulklemmen.
