Alu 90° Winkel Extra Stabil 85x50x7,5mm A-ZENTRISCH Solar PV Aluwinkel
1,80 €*
90° Verbindungswinkel - Extra Stabile Ausführung mit 7,5mm Wandstärke
Kreuzverbinder und Profilverbinder.
Löcher seitlich versetzt zur vereinfachten Montage.

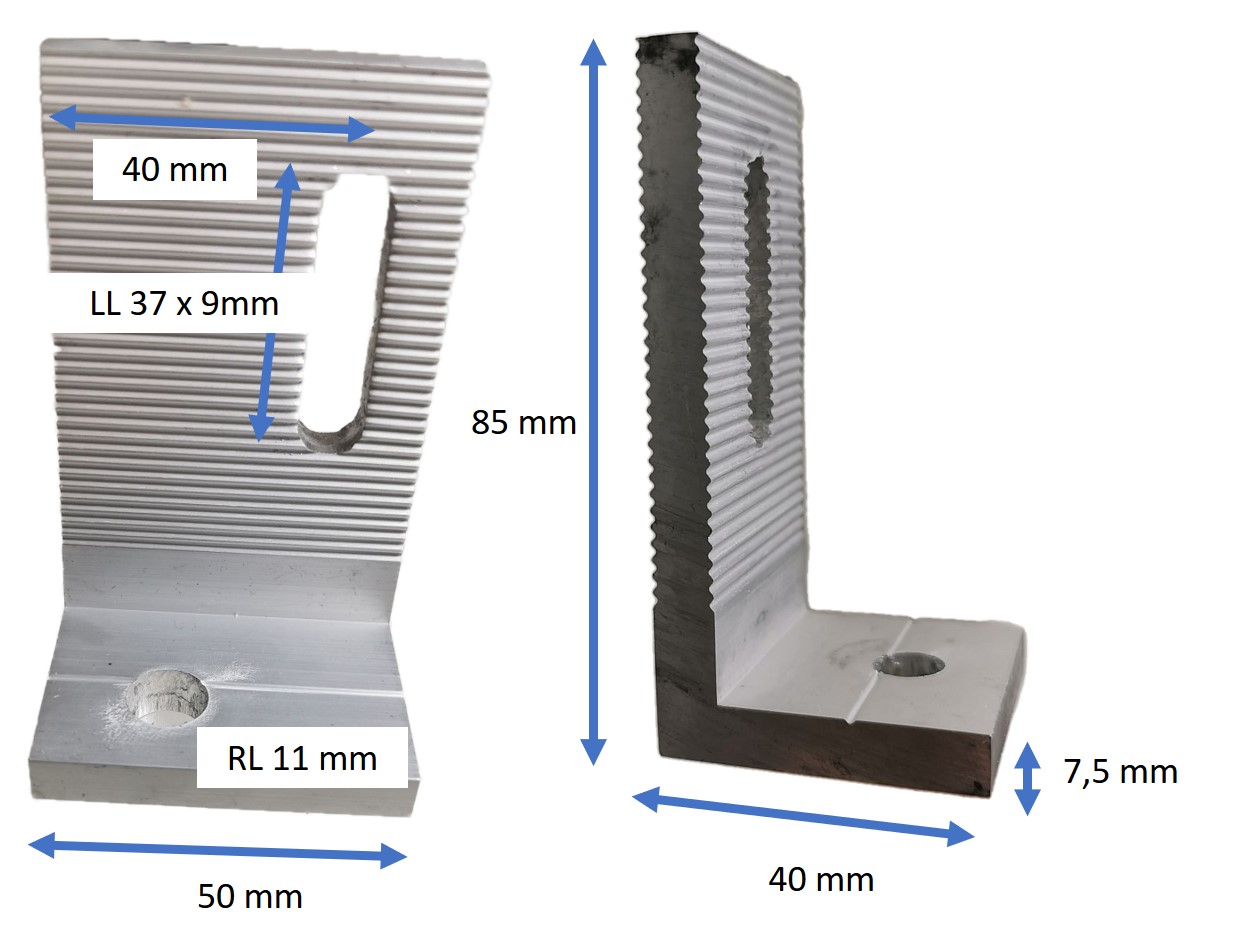

Produktspezifikationen
- Material: Aluminium
- 1 x Langloch für M8 Schraube (ca. 37 x 9 mm)
- 1 x Rundloch für M10 Schraube (Durchmesser 11 mm)
- Winkelmaße: Ca. 85 x 40 x 50 mm
- Winkelbreite: Ca. 50 mm
- Wandstärke: 7,5 mm
Beschreibung
Der 90° Winkel dient als Verbinder von Aluminiumschienen oder vielen anderen Anwendungen, einschließlich Do-It-Yourself (DIY) Projekten im Solarbereich. Zum Beispiel für den Aufbau eigener Aufständerungen oder Unterkonstruktionen oder den Aufbau eines Kreuzverbundes (zwei Lagen) für die Installation einer Photovoltaikanlage.
Das Rundloch dient zur Aufnahme einer M10 Schraube, zum Beispiel einer Stockschraube.
Das Langloch ist für eine M8 Schraube vorgesehen, zum Beispiel für die Anbindung an den seitlichen Kanal des Aluprofils.

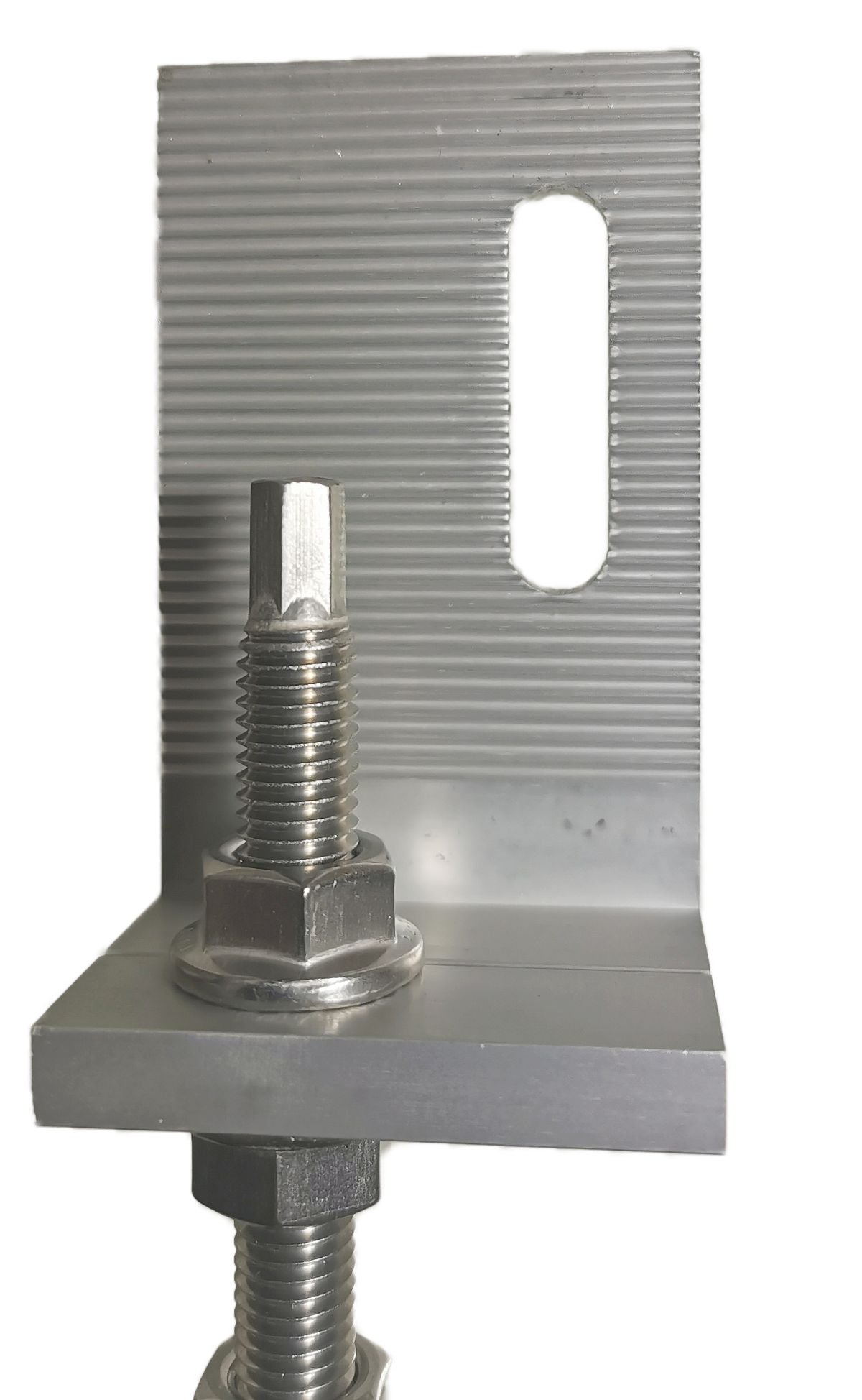

Die Löcher sind seitlich versetzt, um die Montage zu erleichtern, sodass auch längere überstehende Stockschrauben die Schraube im Langloch nicht behindern. Ein Beispiel ist auf dem Foto zu sehen.
Die Wandstärke von 7,5 mm und die Winkelbreite von 50 mm gewährleisten eine besonders hohe Festigkeit.
Beidseitig ist eine Riffelung eingeprägt, die für einen guten Sitz und eine saubere Justierung sorgt. Der Winkel passt für Standardaluprofile.
Bei uns erhalten Sie passendes Zubehör wie M8 Hammerkopfschrauben, Flanschmuttern, Nutensteine und weitere Verbindungselemente.
| Winkeltyp: | 90° |
|---|
