3° - 5° Leichterhöhung für Trapezblech – Winkeleinsatz für Trapezblechbrücke Solar
Mit diesem Winkeleinsatz aus Aluminium lässt sich eine Leichterhöhung der Solarmodule um ca. 3° bis 5° realisieren. Diese Lösung eignet sich ideal für leicht geneigte Trapezblechdächer oder Flachdächer, um den Neigungswinkel der Module zu erhöhen. Dadurch wird nicht nur der solare Ertrag verbessert, sondern auch die Selbstreinigung der Module durch Regen erleichtert.
Funktionsweise

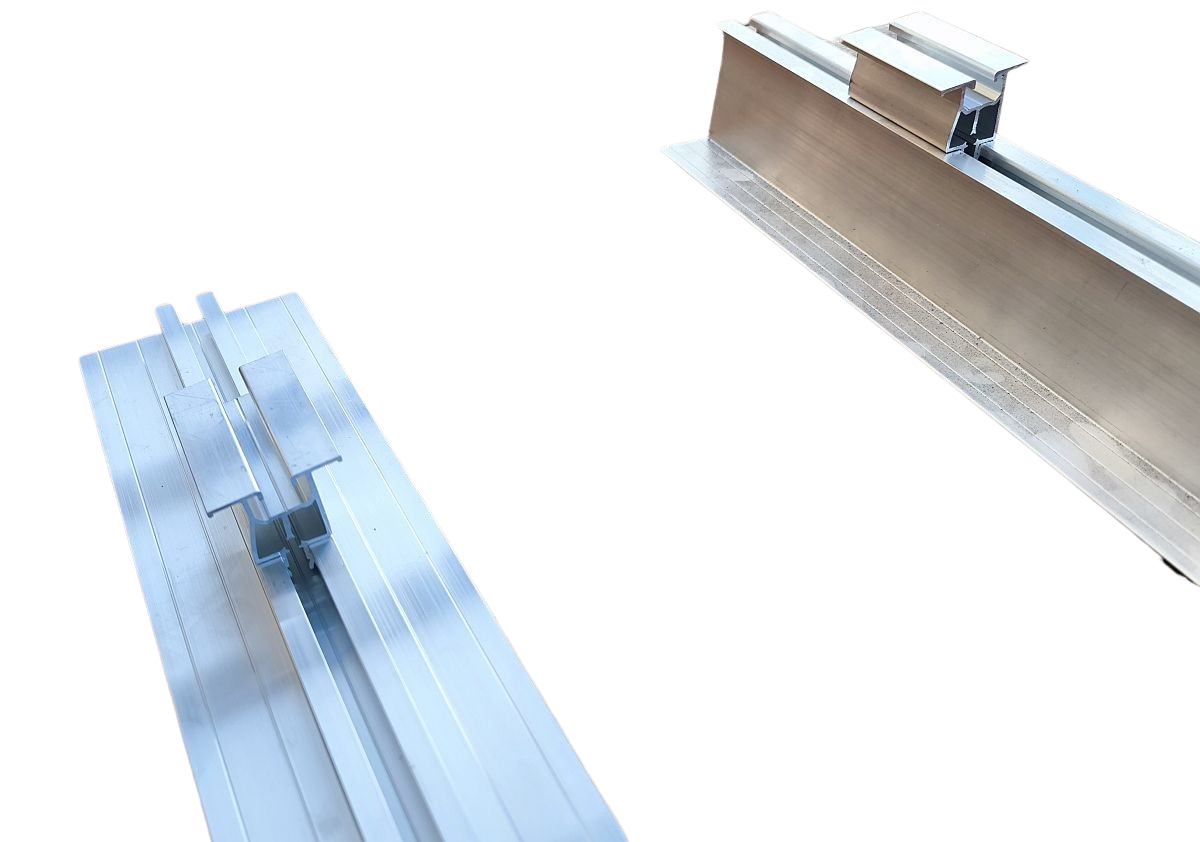

Der Winkeleinsatz ist speziell für unsere Trapezblechbrücken konzipiert.

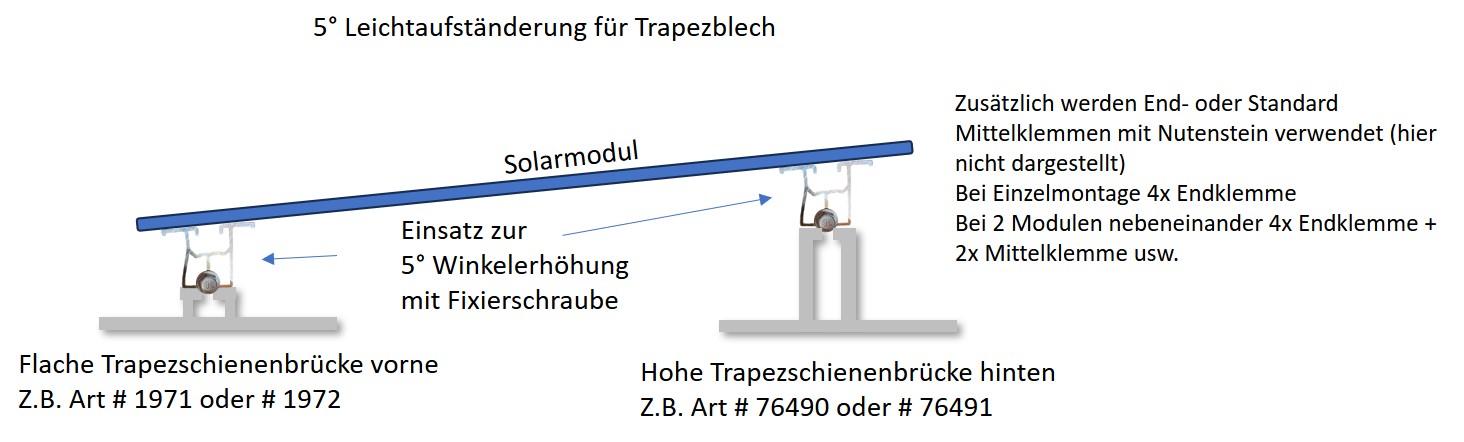

- Vorne wird eine flache Trapezblechbrücke (z. B. Artikel 1971 oder 1972) verbaut.
- Hinten kommt eine hohe Trapezblechbrücke (z. B. Artikel 76490 oder 76491) zum Einsatz.
Je nach Abstand zwischen der vorderen und hinteren Trapezblechbrücke ergibt sich der Zusatzwinkel für die Module:
- 5° Neigung bei 50 cm Abstand
- 3° Neigung bei 1 m Abstand
Für hochkant montierte Solarmodule ist in der Regel ein Abstand von 90 cm bis 100 cm erforderlich, um die passenden Klemmpunkte an den Modulseiten sicherzustellen.
Lieferumfang

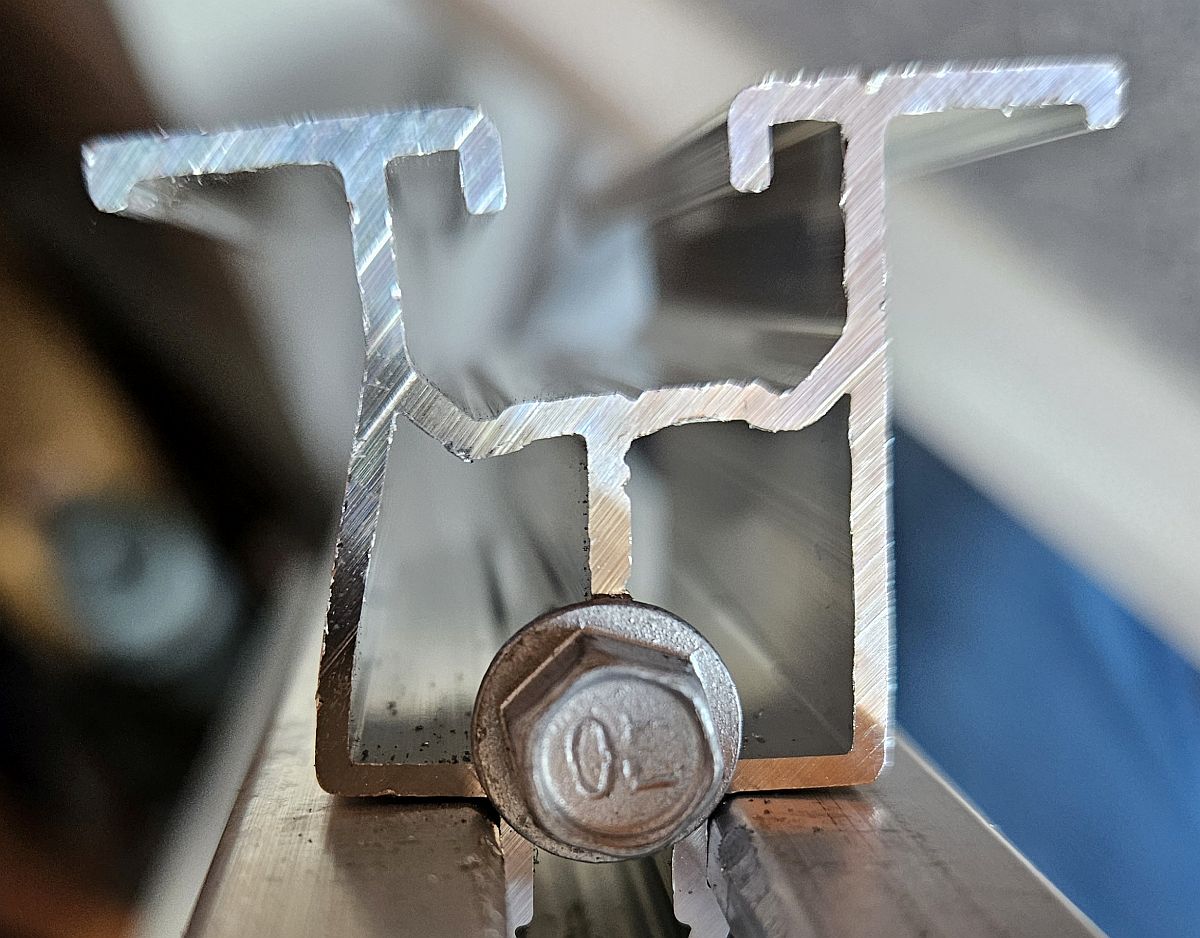

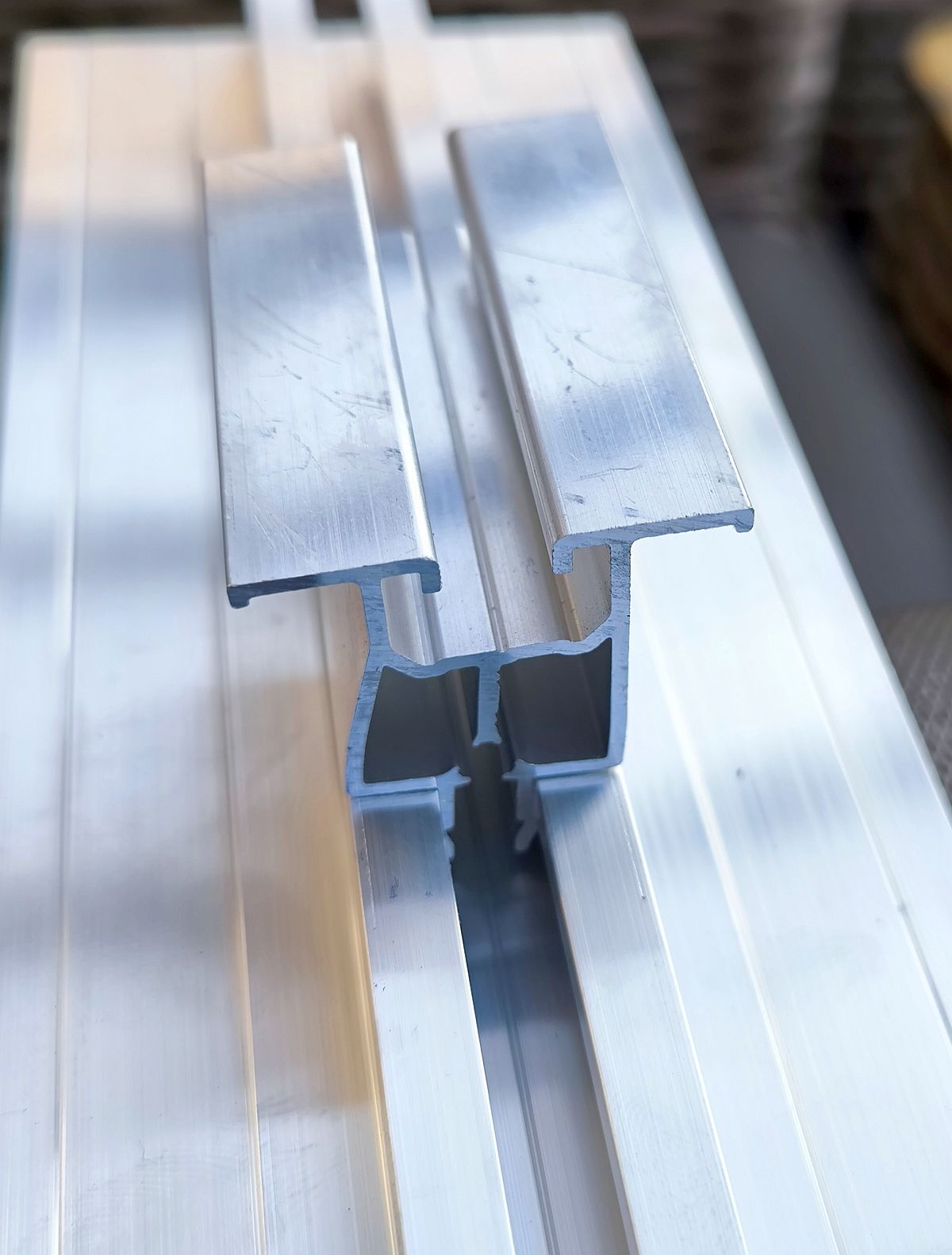

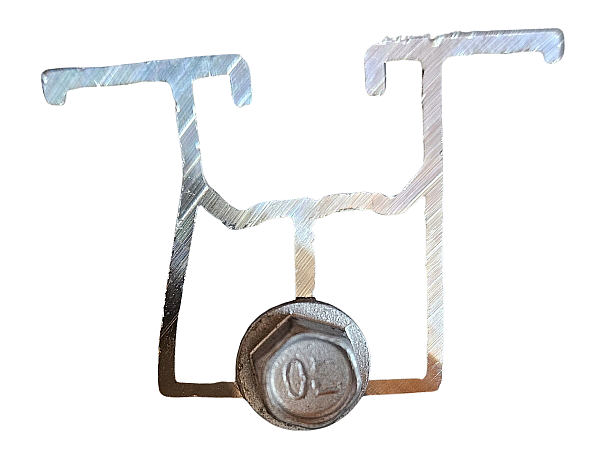

- ✅ 1x Winkeleinsatz zur Leichterhöhung (3° - 5°) – Aluminium, Länge 6 cm
- ✅ 2x Bohrschraube zur Fixierung
(Weitere Details siehe Abbildung)
Notwendiges Zubehör (separat erhältlich)
- 🔹 Flache Trapezblechbrücke
- 🔹 Hohe Trapezblechbrücke
- 🔹 Modulklemmen (Endklemmen, Je nach Anordnung der Module auch Mittelklemmen)
Beispiel: Materialbedarf
Für 1 Modul mit Leichtaufständerung:
- 🔹 4x Winkeleinsatz
- 🔹 2x Trapezblechbrücke flach (mit je 1 Endklemme)
- 🔹 2x Trapezblechbrücke hoch (mit je 1 Endklemme)
Für 3 Module nebeneinander mit Leichtaufständerung:
- 🔹 8x Winkeleinsatz
- 🔹 4x Trapezblechbrücke flach (mit je 1 Endklemme)
- 🔹 4x Trapezblechbrücke hoch (mit je 1 Endklemme)
Trapezblechbrücken und Endklemmen sind gesondert bei uns im Shop zu erwerben.
Bei Verbau auf Trapezblech sind zusätzlich noch EPDM Dichtband und Bohrschrauben erforderlich.
Hinweis:
📌 Der Höhenunterschied zwischen der flachen und hohen Trapezblechbrücke beträgt ca. 45 mm.
