10x Hammerkopfschraube M8x20 Typ 28/15 + 10x Flanschmutter M8. Edelstahl Solar Aluprofil
Produktinformationen "10x Hammerkopfschraube M8x20 Typ 28/15 + 10x Flanschmutter M8. Edelstahl Solar Aluprofil"

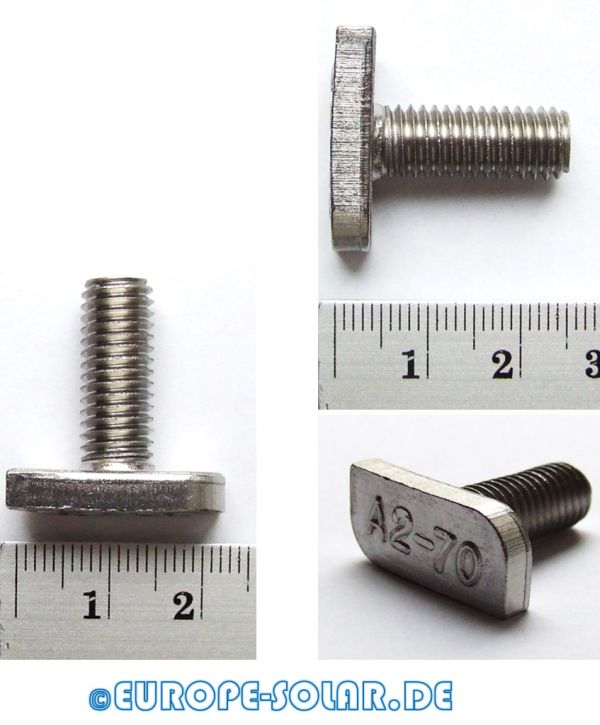

Set: 10× Hammerkopfschraube M8×20 (Typ 28/15) + 10× Flanschmutter M8 – Edelstahl A2
Einsatz: Für Photovoltaik-Montageschienen (Nut 10 / 11) und Alu-Profile | Gewinde: M8 | Werkstoff: Edelstahl A2 (1.4301) | Schraubenlänge: 20 mm

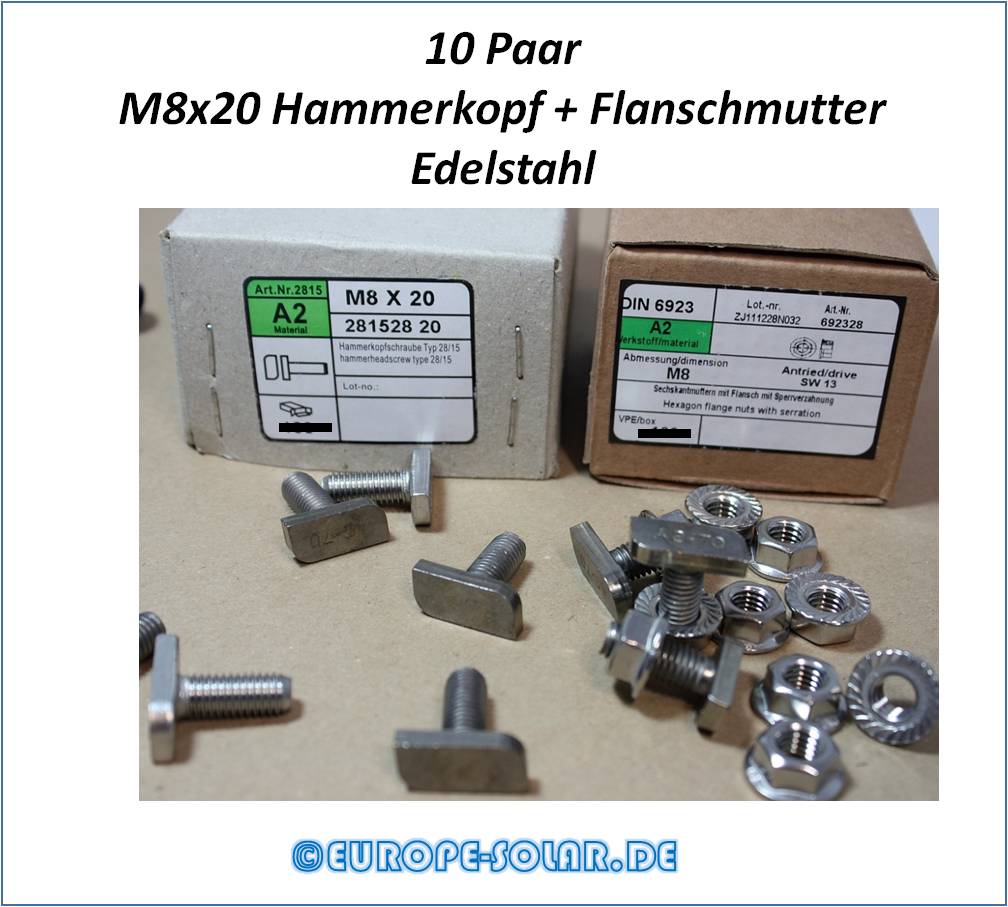

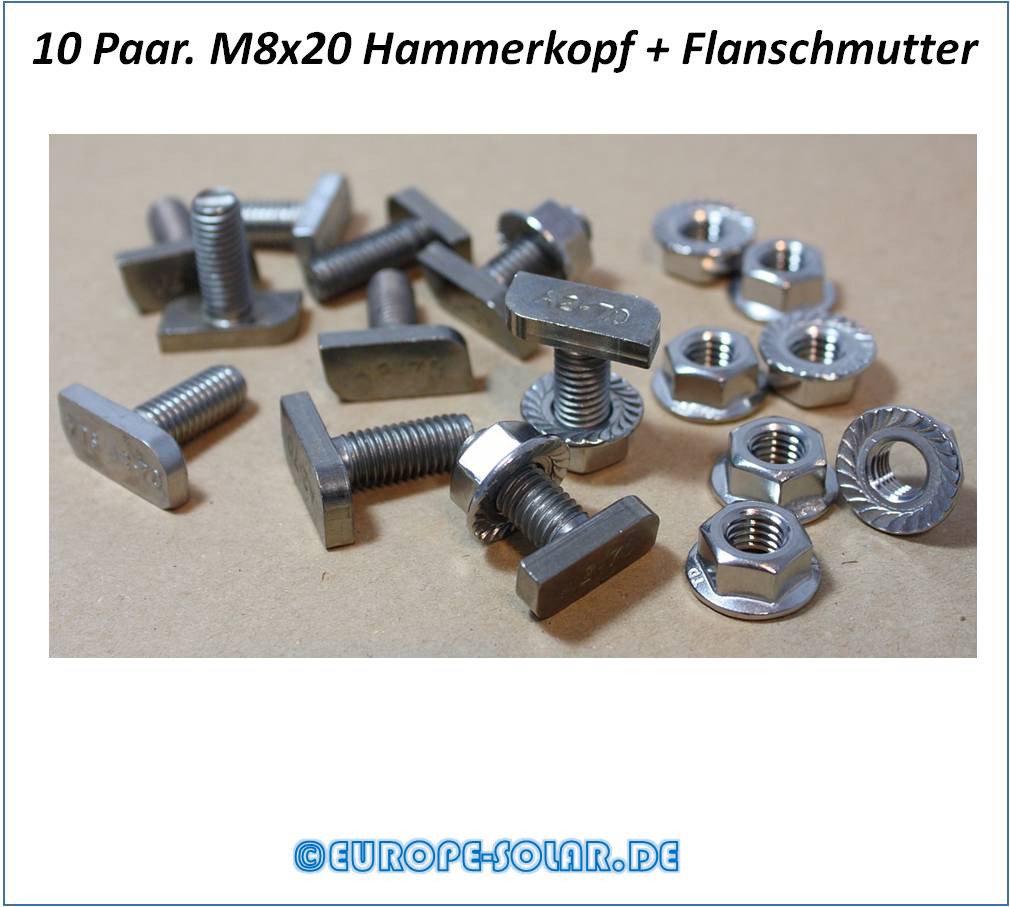

Set-Inhalt (1 Set = 20 Teile): 10× Hammerkopfschraube M8×20 (Typ 28/15) + 10× Flanschmutter M8 nach DIN 6923 (Sperrzahn).
Vorteile
- Korrosionsbeständiger Edelstahl A2 – langlebig im Außenbereich
- Hammerkopf für schnelle, verdrehsichere Montage in der Schienennut
- Flanschmutter DIN 6923 (Sperrzahn) – großer Auflagebereich, selbstsichernder Effekt
- Passend für viele PV-Schienen mit Nut 10 / 11 (bitte Profiltyp prüfen)
Anwendung
Zur Befestigung von PV-Unterkonstruktionen (z. B. Modul- und Querträgerprofile) sowie für weitere Montageaufgaben im Metall- und Stahlbau. Bitte beachten: Es existieren Profile für Hammerkopfschrauben und gesonderte Profile für Sechskantschrauben/M10 – Profilaufnahme vorab prüfen.
Technische Daten
| Gewinde | M8 |
| Länge Schraube | 20 mm |
| Typ Hammerkopf | 28/15 (für Nut 10 / 11, je nach Profil) |

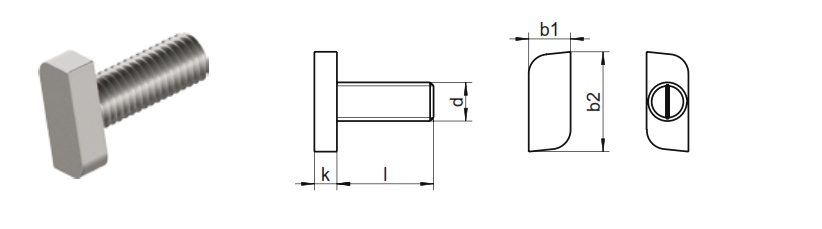

| Hammerkopf-Maße | b2 (Länge): 22,8 mm | b1 (Breite): 10,1 mm | k1 (Dicke): 4 mm |
| Werkstoff Schraube | Edelstahl A2 (1.4301), rostfrei |
| Mutter | Flanschmutter M8 nach DIN 6923, Edelstahl A2 (Sperrzahn) |
| Kompatibilität | PV-Schienen mit Nut 10 / 11 (Profilgeometrie prüfen) |
| Lieferumfang je Set | 10× Hammerkopfschraube M8×20 + 10× Flanschmutter M8 |
Montagehinweise
- Hammerkopf quer in die Nut einführen, drehen bis Anschlag, dann Mutter aufsetzen und anziehen
- Empfohlenes Anzugsdrehmoment gemäß Profil-/Herstellerangaben beachten
- Kontaktflächen frei von Öl/Schmutz halten, um Vorspannkraft sicherzustellen
Abbildungen ähnlich. Technische Änderungen und Irrtümer vorbehalten.
GPSR - Herstellerangaben
"Europe-Solar"
Unternehmensname
A-E-S Europe GmbH
Adresse
Hansastrasse 68, 30952 Ronnenberg
Telefonnummer und E-Mail
Tel. 05069 480 3670, info@europe-solar.de
Sicherheitshinweis:
- Nur durch Fachpersonal installieren
