1 Paar MC4 Amphenol HV UTX PV Stecker (MC4 steckbar) Paar Buchse + Stecker
1,95 €*
Produktnummer:
18089
Produktinformationen "1 Paar MC4 Amphenol HV UTX PV Stecker (MC4 steckbar) Paar Buchse + Stecker"
Amphenol H4 UTX PV-Stecker – 1 Paar (MC4 steckbar: 1× Buchse + 1× Stecker)
Robustes DC-Verbindersystem für Photovoltaik-Installationen. Das Amphenol H4 UTX-Paar (Stecker & Buchse) bietet höchste Zuverlässigkeit und Sicherheit beim Modul- und Stringanschluss – ideal für Dach- und Freiflächenanlagen bis 1.500 V DC.
Highlights
- Bis 1.500 V DC (IEC/UL) – geeignet für moderne PV-Strings mit hoher Systemspannung
- Sehr niedriger Übergangswiderstand dank hochwertiger Kontaktgeometrie – minimierte Leistungsverluste
- IP68 im gesteckten Zustand – staubdicht und zeitweilig wasserdicht (Außenmontage geeignet)
- Leitungsbereich: 4 – 6 mm²
- UV-beständig, halogenfrei, flammhemmend (UL94 V-0)
- Montagefreundlich: sichere Selbstverriegelung, rückdrehgesicherte Kabelverschraubung
- MC4-steckbar (intermateable): einsetzbar in gängigen MC4-Systemen* (Hinweis unten beachten)
Technische Daten (Auszug)
| Systemspannung | bis 1.500 V DC |
| Bemessungsstrom | abhängig vom Leiterquerschnitt (typ. bis 45 A bei 10 mm²) |
| Leiterquerschnitt | 4 - 6 mm² |
| Schutzart | IP68 (gesteckt) |
| Temperaturbereich | −40 °C … +90 °C |
| Kontaktmaterial | Kupferlegierung, i. d. R. verzinnt |
| Gehäuse | UV-beständiger, halogenfreier Kunststoff, UL94 V-0 |
| Normen/Compliance | IEC 62852, UL 6703, RoHS/REACH |

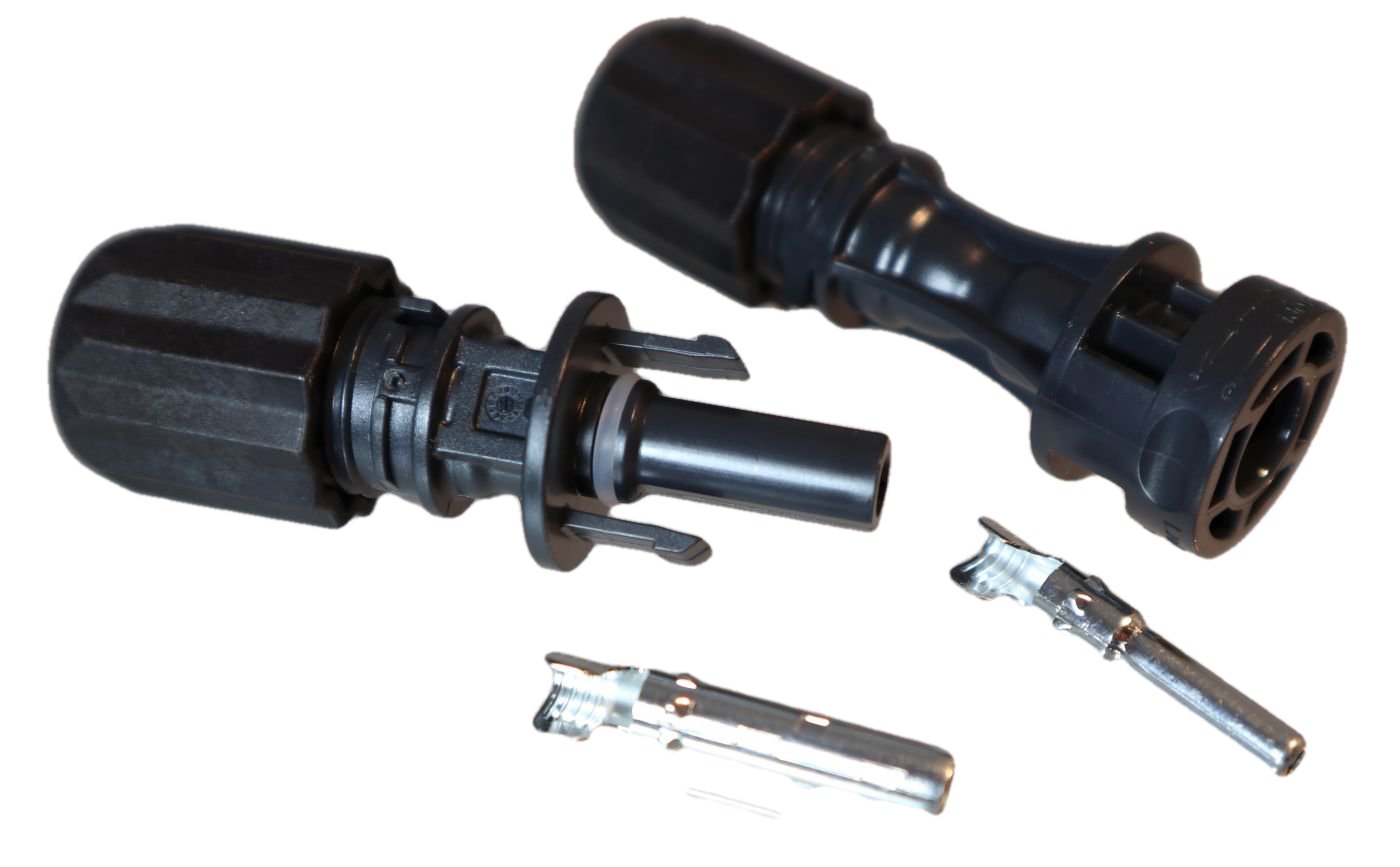

Lieferumfang
- 1× Stecker (männlich)
- 1× Buchse (weiblich)
- Dicht-/Klemmteile vormontiert
Montagehinweise
- Leiter fachgerecht abisolieren und mit geeignetem Crimpwerkzeug vercrimpen.

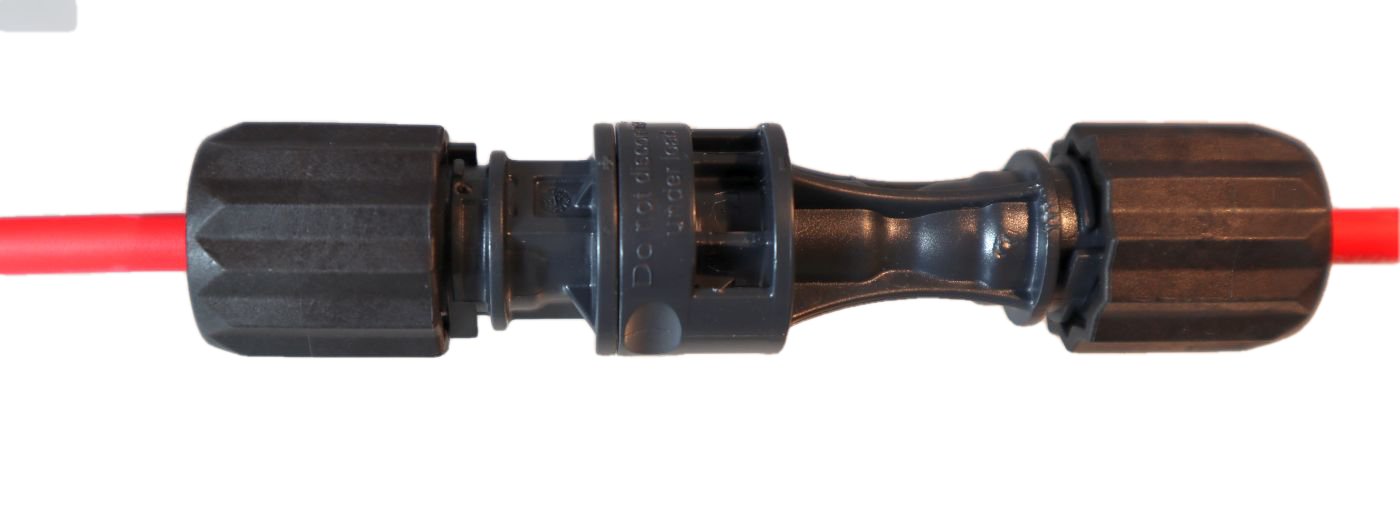

- Steckverbindung vollständig verriegeln, bis zum hör-/fühlbaren Einrasten.
- Nach der Montage Dichtigkeit und festen Sitz prüfen; nur gesteckt ist IP68 gegeben.
*Kompatibilitätshinweis: MC4-steckbar (intermateable). Beim Mischen verschiedener Hersteller können Garantie-/Zertifizierungsanforderungen gelten. Bitte ggf. Freigaben beachten.
